Toyota Lexus SC430
2001-01 → 2010-07 · chassis UZZ40 · catalogue 321450 · United States
Discontinued model
Data version 2011-01

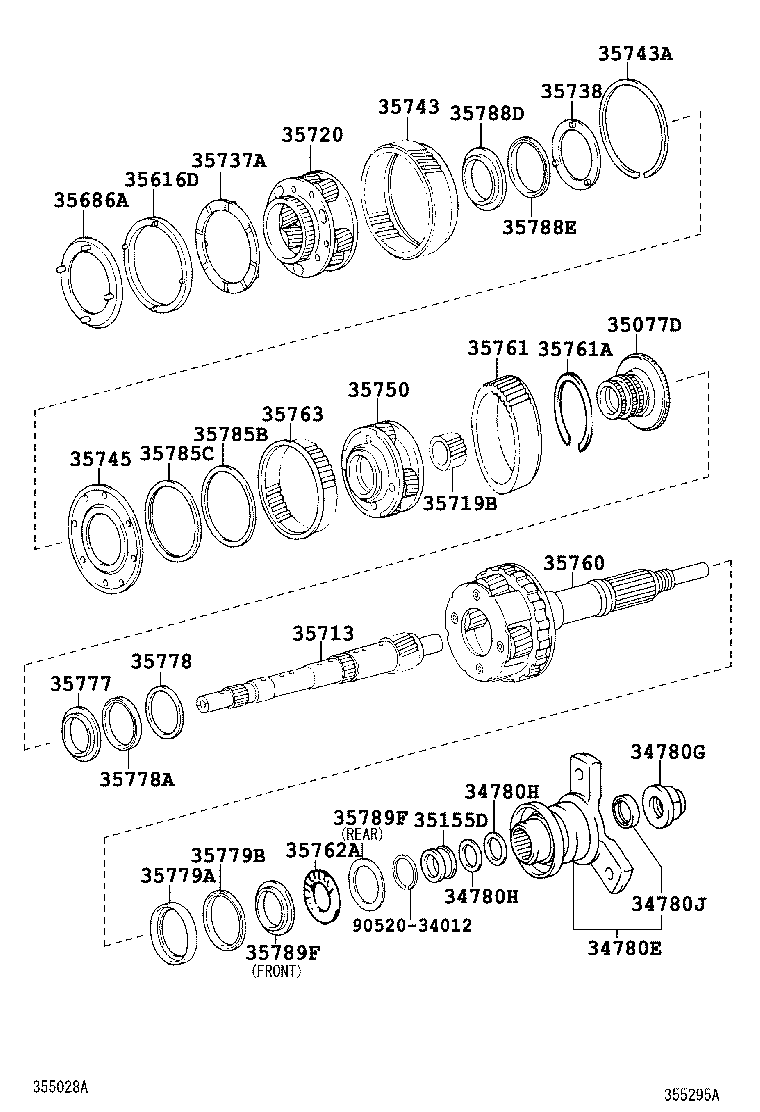

Planetary Gear, Reverse Piston & Counter Gear(ATM)
44 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 34780E | Yoke Assy, Flange (FOR AUTOMATIC TRANSMISSION) |
| 34780G | Nut (FOR ATM FRANGE YOKE) |
| 34780H | Washer, Plate (FOR ATM FLANGE YOKE) |
| 34780J | Seal, Type V Oil (FOR FRANGE YOKE) |
| 35077D | Flange Sub-assy, RR Planetary Ring Gear |
| 35155D | Sleeve, Rear Cover |
| 35616D | Washer, Clutch Drum Thrust |
| 35686A | Washer, Clutch Drum Thrust, NO.2 |
| 35713 | Shaft, Intermediate |
| 35713A | Race, Thrust Bearing, NO.1 (FOR INTERMEDIATE SHAFT) |
| 35713B | Race, Thrust Bearing, NO.2 (FOR INTERMEDIATE SHAFT) |
| 35713C | Bearing, Thrust Needle Roller (FOR INTERMEDIATE SHAFT) |
| 35719B | Gear, Planetary Sun |
| 35720 | Gear Assy, Front Planetary |
| 35720D | Washer (FOR FRONT PLANETARY GEAR) |
| 35737A | Washer, Planetary Carrier Thrust, NO.1 |
| 35738 | Washer, Planetary Carrier Thrust, NO.2 |
| 35739 | Washer, Planetary Carrier Thrust, NO.3 |
| 35743 | Gear, Front Planetary Ring |
| 35743A | Ring, Shaft Snap (FOR FRONT PLANETARY RING GEAR) |
| 35745 | Flange, Front Planetary Ring Gear |
| 35750 | Gear Assy, Center Planetary |
| 35760 | Gear Assy, Rear Planetary |
| 35761 | Gear, Rear Planetary Ring |
| 35761A | Ring, Hole Snap (FOR REAR PLANETARY RING GEAR) |
| 35762A | Bearing, Thrust Needle Roller (FOR REAR PLANETARY FLANGE) |
| 35763 | Gear, Center Planetary Ring |
| 35763A | Ring, Snap(FOR CENTER PLANETARY RING GEAR) |
| 35770 | Shaft Assy, Output |
| 35777 | Race, Thrust Bearing, NO.7 |
| 35778 | Race, Thrust Bearing, NO.8 |
| 35778A | Bearing, Thrust Needle Roller |
| 35779A | Race, Thrust Bearing, NO.9 |
| 35779B | Bearing, Thrust Needle Roller |
| 35780 | Clutch Assy, 1 Way NO.2 |
| 35780A | Ring, Snap (FOR 1 WAY CLUTCH) |
| 35785B | Race, Thrust Bearing, NO.4 |
| 35785C | Bearing, Thrust Needle Roller |
| 35788D | Race, Thrust Bearing, NO.3 |
| 35788E | Bearing, Thrust Needle Roller |
| 35789F | Race, Thrust Bearing (FOR REAR PLANETARY FLANGE) |
| 35793B | Retainer, 1 Way Clutch |
| 35797 | Race, 1 Way Clutch Inner |
| 89414A | Rotor, Sensor |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
