Toyota Lexus GS450H
2006-02 → 2011-12 · chassis GWS191 · catalogue 334410 · United States
Supported model
Data version 2012-01

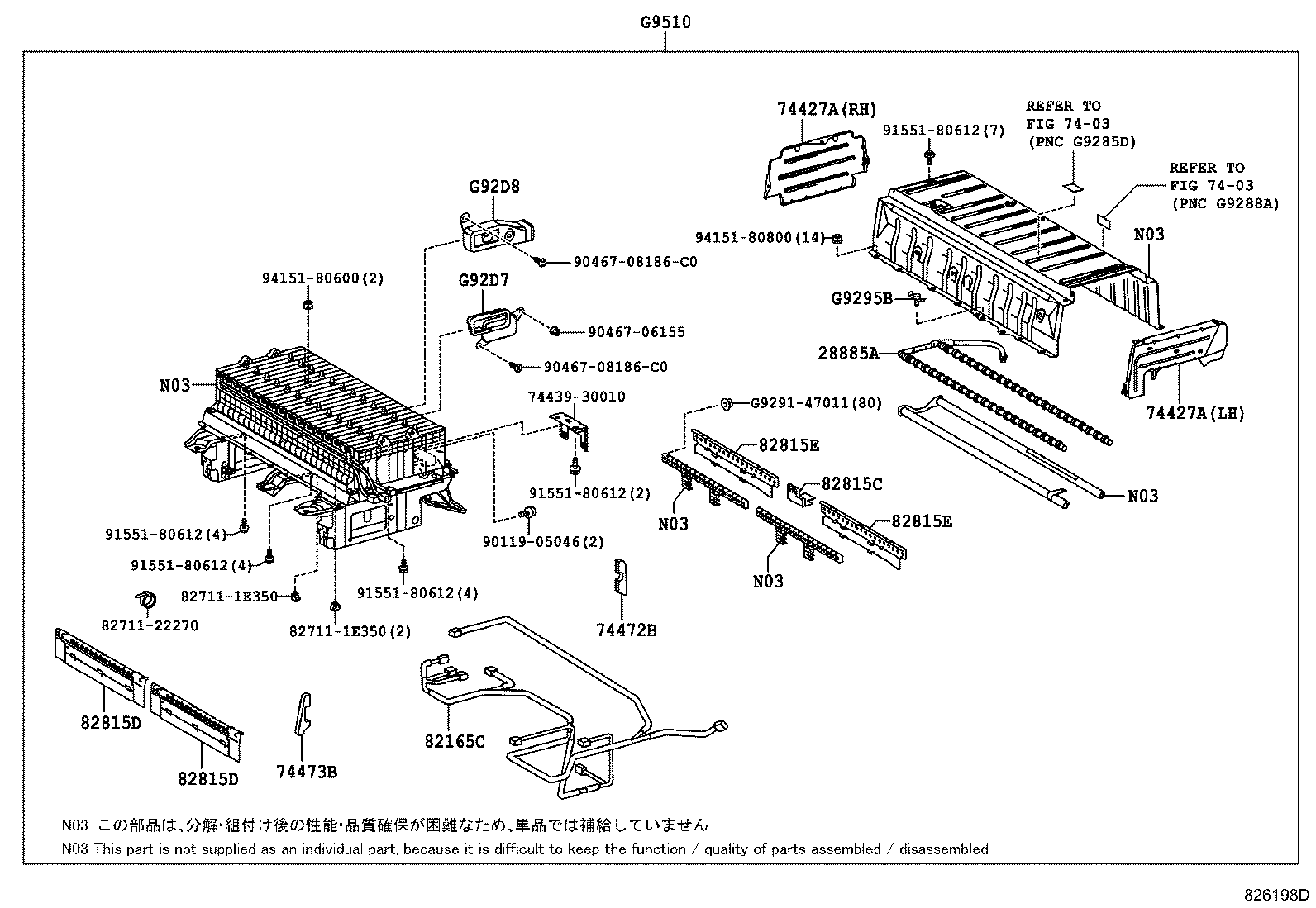

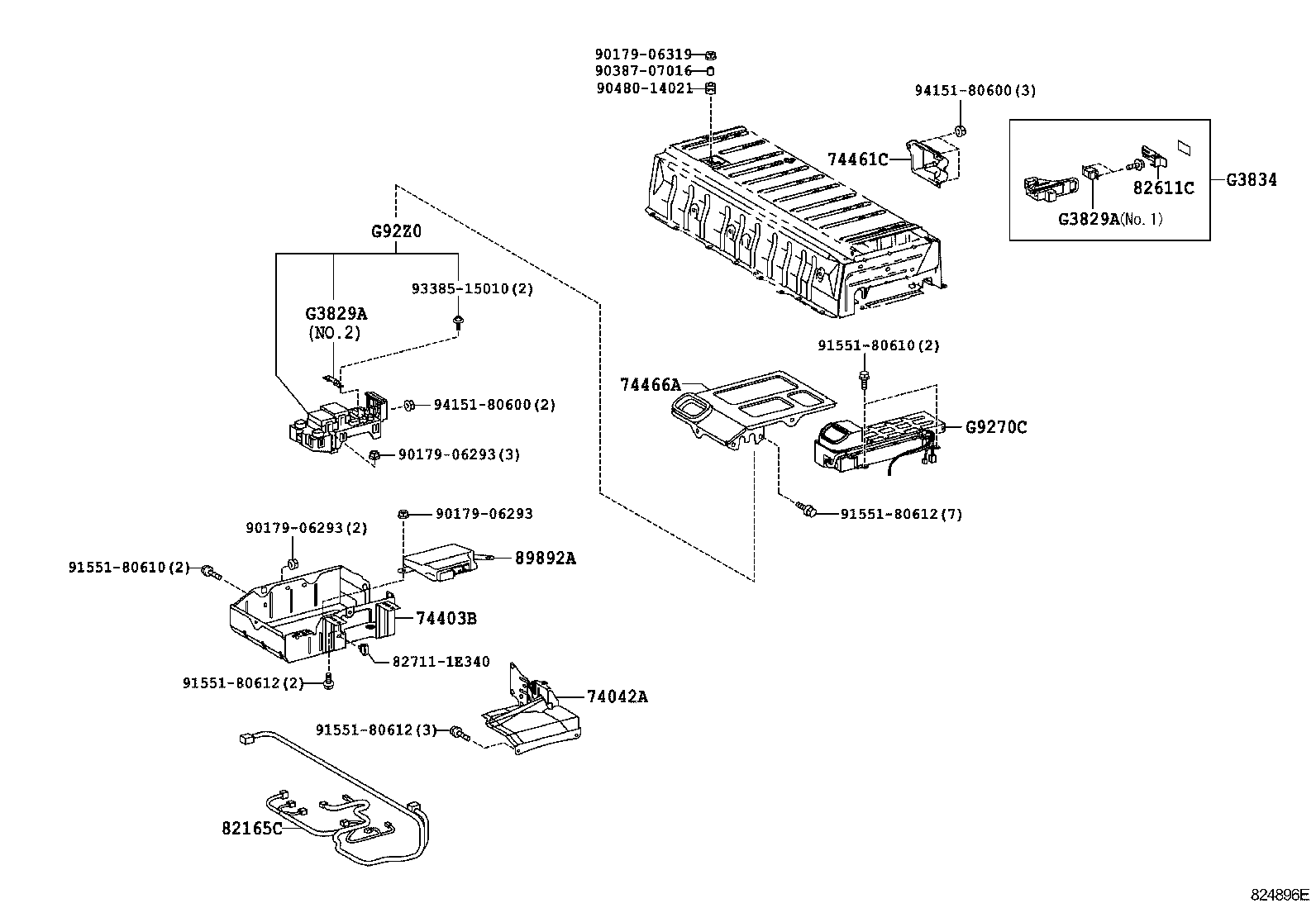

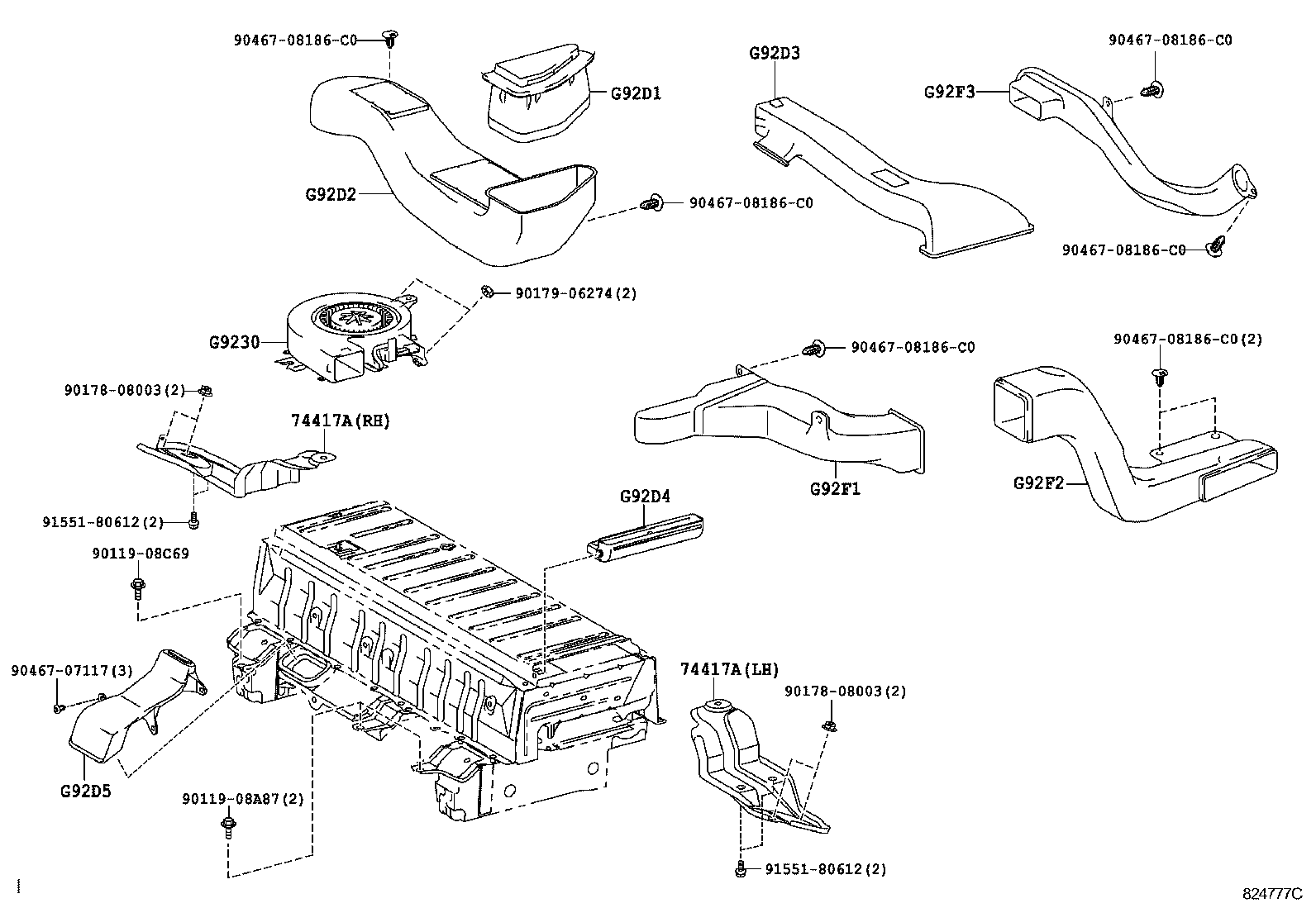

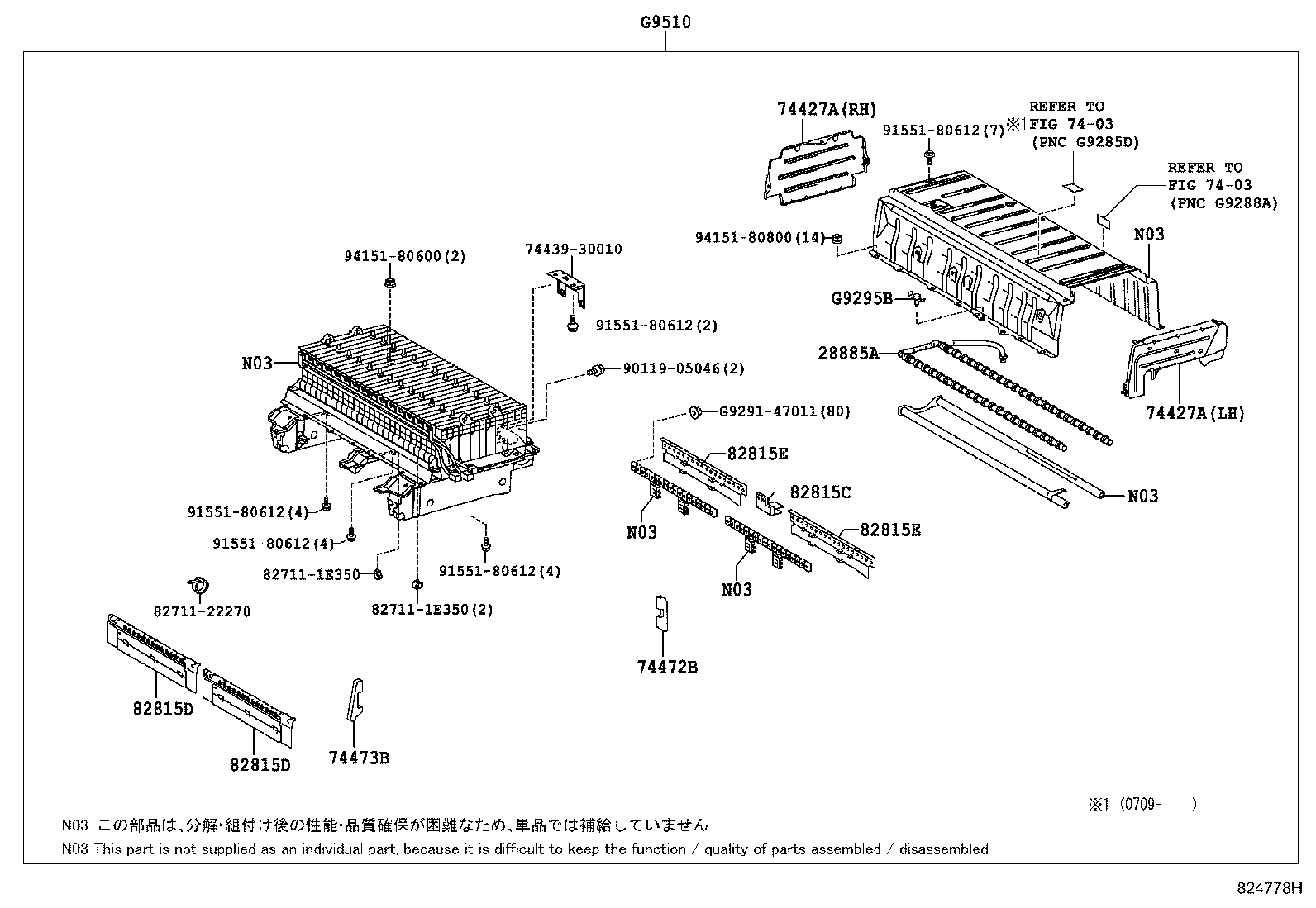

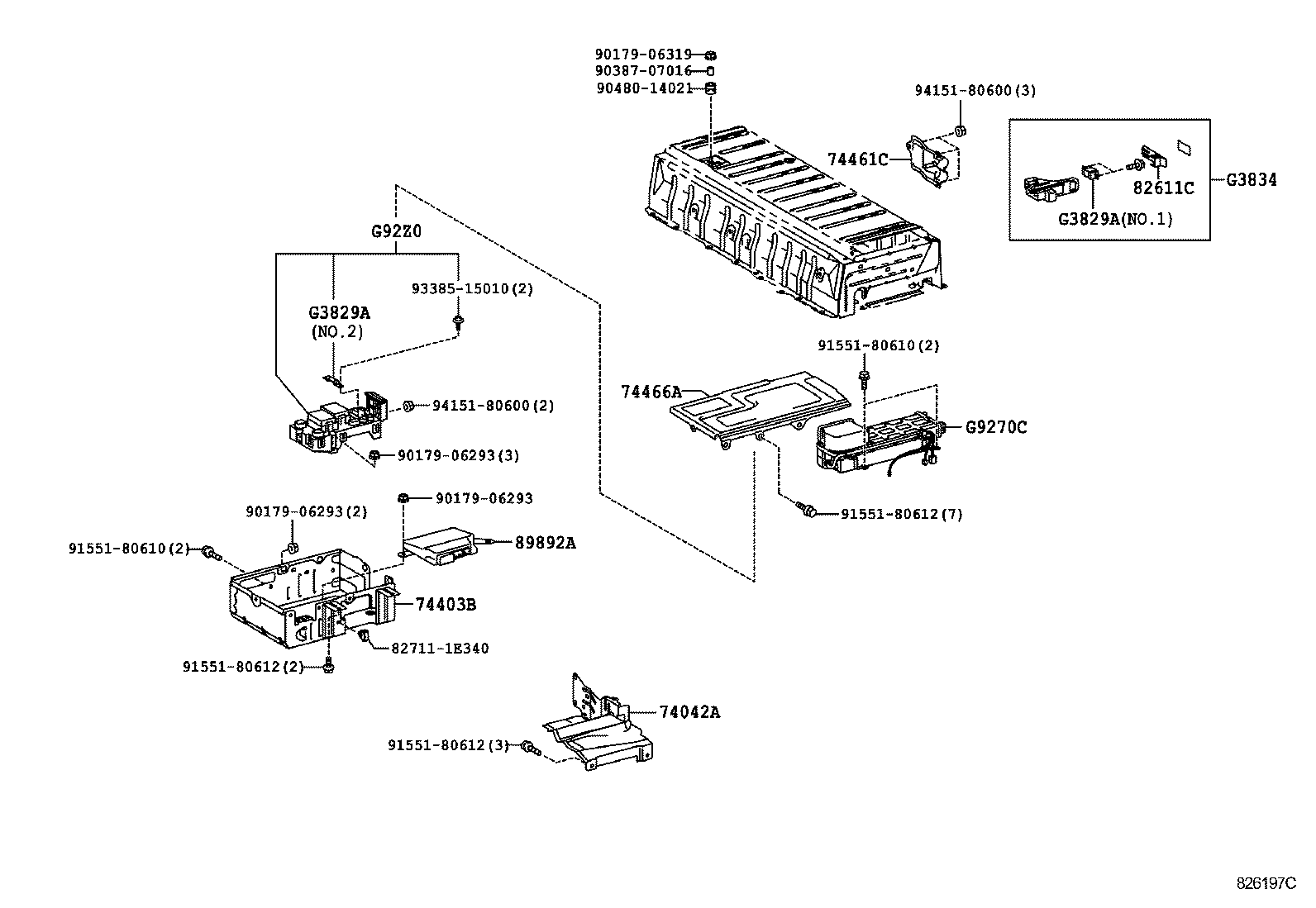

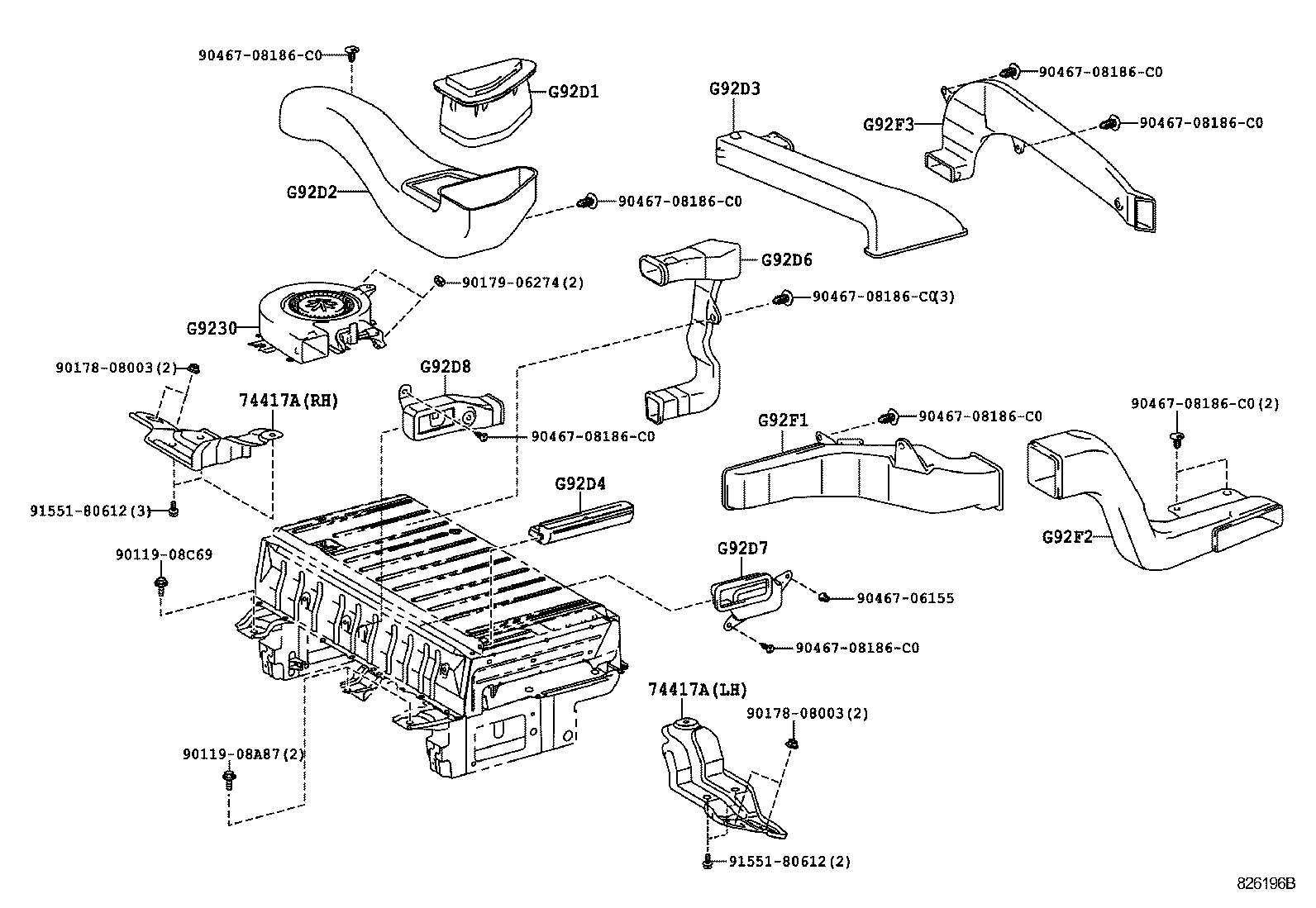

Battery & Battery Cable
45 part groups · 7 illustrations
Part groups
| PNC | Description |
|---|---|
| 28800A | Terminal, Battery Positive |
| 28800D | Cover, Connector(FOR BATTERY TERMINAL) |
| 28800H | Battery, NO.2 |
| 28800J | Terminal, Battery Negative |
| 28800M | Terminal, Battery Positive |
| 28800V | Battery, W/Temperature Sensor |
| 28885 | Hose, Battery Room Ventilation |
| 28885A | Hose, Battery Room Ventilation |
| 28885B | Hose, Battery |
| 28897 | Plate, Battery Caution |
| 28899 | Insulator, Battery |
| 74042A | Bracket Sub-assy, Battery |
| 74403B | Carrier Sub-assy, Battery |
| 74417A | Bracket, Battery Carrier |
| 74427A | Bracket, Battery Carrier Catch, NO.1 |
| 74461C | Cover, Battery |
| 74466A | Panel, Battery Carrier, NO.6 |
| 74472B | Pad, Battery Carrier |
| 74473B | Cushion, Battery Carrier, NO.3 |
| 82164A | Wire, Floor, NO.4 |
| 82165C | Wire, Frame, NO.2 |
| 82611C | Cover, Fuse Block |
| 82621B | Cover, Fusible Link |
| 82815C | Cover, Wiring Harness Protector, NO.1 |
| 82815D | Cover, Wiring Harness Protector, NO.2 |
| 82815E | Cover, Wiring Harness Protector, NO.3 |
| 89892A | Sensor, Battery Voltage |
| G3829A | Fuse, Electric Vehicle |
| G3834 | Grip, Service Plug |
| G9230 | Blower Assy, Battery Cooling |
| G9270C | Converter, HV |
| G9295B | Striker, Battery Cover Lock |
| G92D1 | Duct, Hybrid Battery Intake, NO.1 |
| G92D2 | Duct, Hybrid Battery Intake, NO.2 |
| G92D3 | Duct, Hybrid Battery Intake, NO.3 |
| G92D4 | Duct, Hybrid Battery Intake, NO.4 |
| G92D5 | Duct, Hybrid Battery Intake, NO.5 |
| G92D6 | Duct, Hybrid Battery Intake, NO.6 |
| G92D7 | Duct, Hybrid Battery Intake, NO.7 |
| G92D8 | Duct, Hybrid Battery Intake, NO.8 |
| G92F1 | Duct, Hybrid Battery Exhaust, NO.1 |
| G92F2 | Duct, Hybrid Battery Exhaust, NO.2 |
| G92F3 | Duct, Hybrid Battery Exhaust, NO.3 |
| G92Z0 | Block Assy, HV Battery Junction |
| G9510 | Battery Assy, HV Supply |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
