Toyota Avalon
1999-08 → 2005-01 · chassis MCX20 · catalogue 361420 · United States
Discontinued model
Data version 2005-07
Heating & Air Conditioning - Control & Air Duct
33 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|

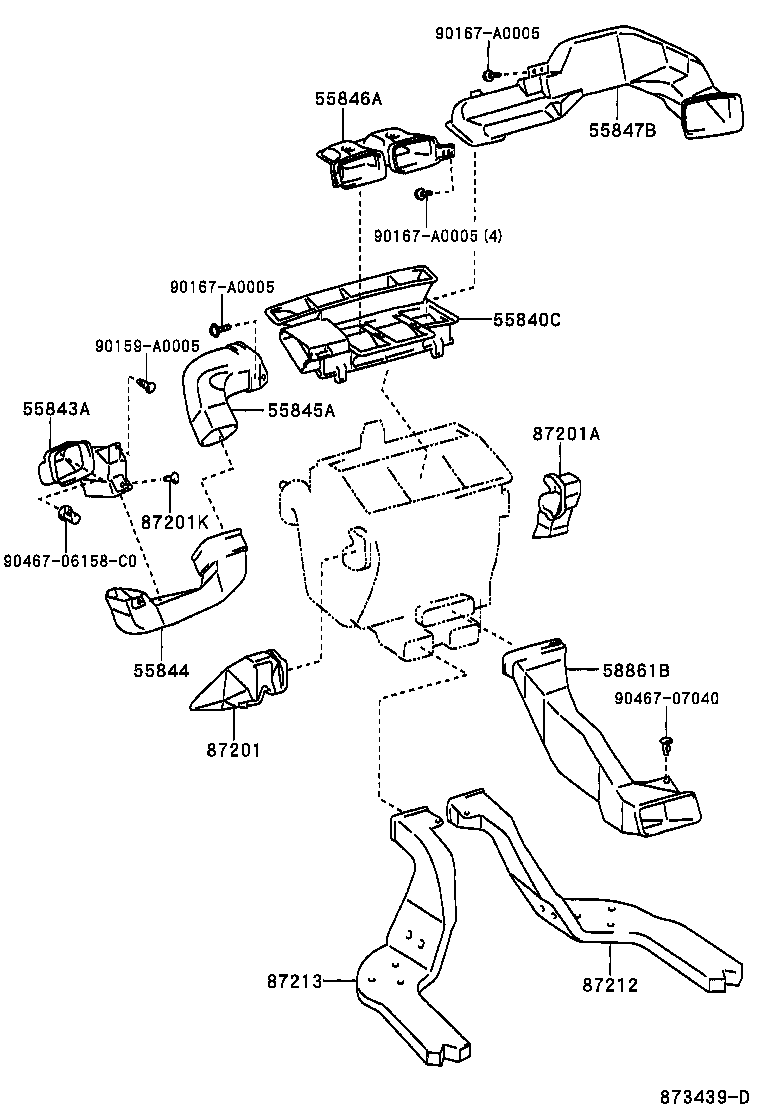

| 55840C | Duct Assy, Heater TO Register, NO.6 |
| 55843A | Duct, Heater TO Register, NO.1 |
| 55844 | Duct, Heater TO Register, NO.2 |
| 55845A | Duct, Heater TO Register, NO.3 |
| 55846A | Duct, Heater TO Register, NO.4 |
| 55847B | Duct, Heater TO Register, NO.5 |

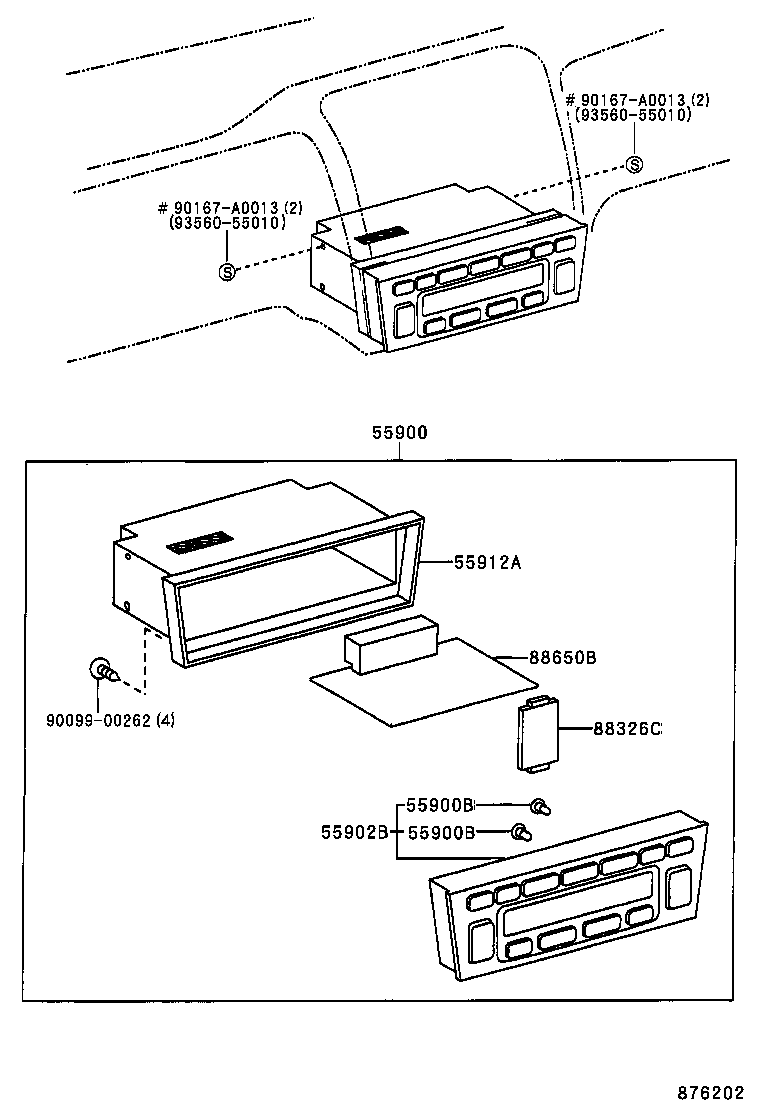

| 55900 | Control Assy, Air Conditioner |
| 55900B | Bulb, Air Conditioner Control |
| 55902B | Control Sub-assy, Heater |
| 55902C | Panel Sub-assy, Air Conditioner |
| 55904 | Lever Sub-assy, Air Inlet Butterfly Control |
| 55905A | Knob, Heater Control |
| 55905B | Knob, Heater Control, NO.2 |
| 55905C | Knob, Heater Control, NO.3 |
| 55905D | Knob Sub-assy, Control |
| 55905K | Knob, Heater Control, NO.4 |
| 55909A | Cable Sub-assy, Airmix Damper Control |
| 55909C | Cable Sub-assy, Airmix Damper Control |
| 55910 | Control Assy, Heater OR Boost Ventilator |
| 55911A | Base, Heater Control |
| 55912A | Housing, Heater Control |
| 58861B | Duct, Console Box, NO.1 |
| 81942A | Sheet, Heater Control Name, NO.1 |
| 87201 | Duct Sub-assy, Air, NO.1 |
| 87201A | Duct Sub-assy, Air |
| 87201K | Clip (FOR AIR DUCT) |
| 87212 | Duct, Air, Rear NO.1 |
| 87213 | Duct, Air, Rear NO.2 |
| 88326C | Plate, Cover |

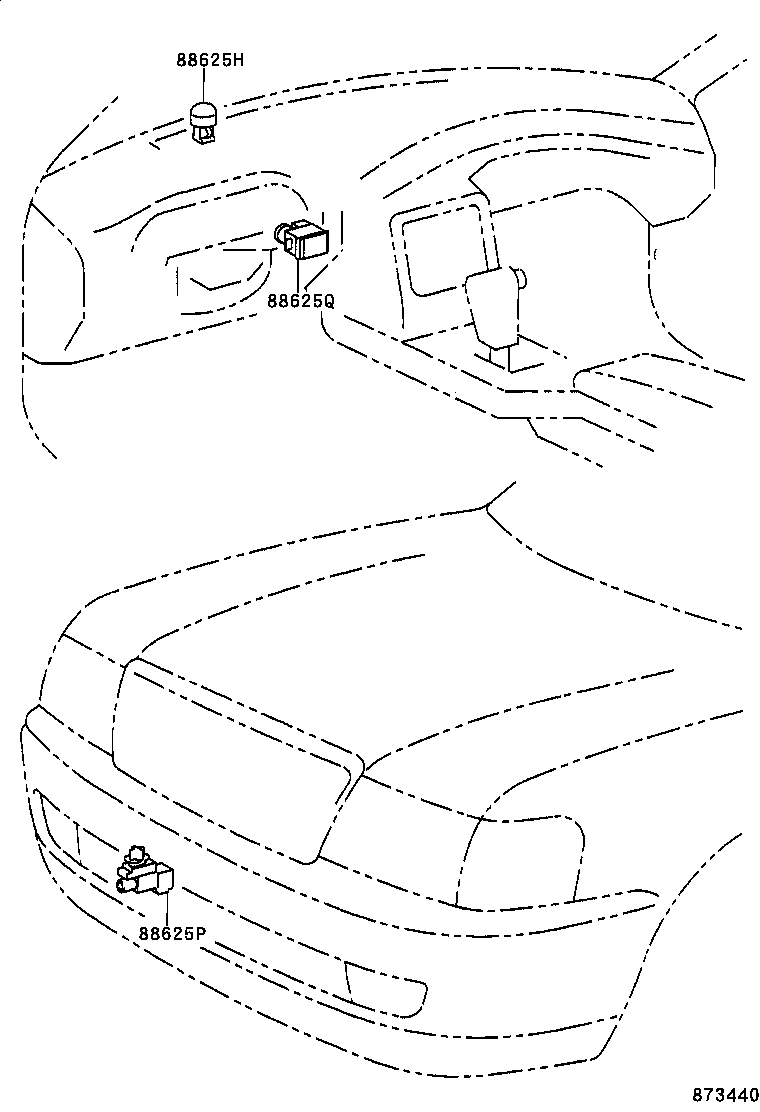

| 88625H | Thermistor, Cooler (SOLAR SENSOR) |
| 88625P | Thermistor, Cooler (AMBIENT TEMP. SENSOR) |
| 88625Q | Thermistor, Cooler (ROOM TEMP. SENSOR) |
| 88650B | Amplifier Assy, Airconditioner |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
