Toyota Avalon
2005-01 → 2012-10 · chassis GSX30 · catalogue 361430 · United States
Supported model
Data version 2013-04

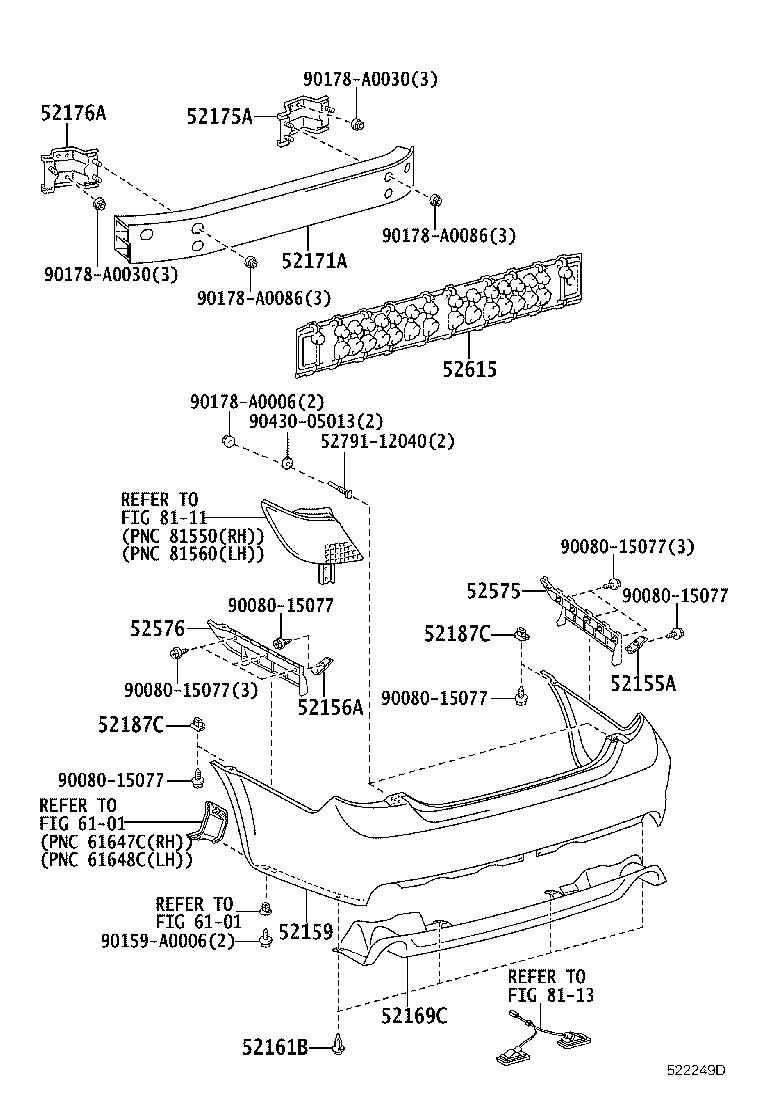

Dashed callouts are standard fasteners the factory draws but does not list
as separate parts — there is no part number behind them.
| Part number | Description | Fitment | Price | |
|---|---|---|---|---|
| 52155A — Support, Rear Bumper Side, RH | ||||
| 52155-AC010 |
Support, Rear Bumper Side, RH
2005-01 → 2007-07
ended
|
GSX30 | — | |
| 52155-AC010 |
Support, Rear Bumper Side, RH
2007-07 → 2010-03
ended
|
GSX30 LIMD,XLS | — | |
| 52155-AC010 |
Support, Rear Bumper Side, RH
2007-07 → —
|
GSX30 XL | — | |
| 52155-AC010 |
Support, Rear Bumper Side, RH
2010-03 → —
|
GSX30 | — | |
| 52156A — Support, Rear Bumper Side, LH | ||||
| 52156-AC010 |
Support, Rear Bumper Side, LH
2005-01 → 2007-07
ended
|
GSX30 | — | |
| 52156-AC010 |
Support, Rear Bumper Side, LH
2007-07 → 2010-03
ended
|
GSX30 LIMD,XLS | — | |
| 52156-AC010 |
Support, Rear Bumper Side, LH
2007-07 → —
|
GSX30 XL | — | |
| 52156-AC010 |
Support, Rear Bumper Side, LH
2010-03 → —
|
GSX30 | — | |
| 52159 — Cover, Rear Bumper | ||||
| 52159-AC904 note |
Cover, Rear Bumper
2005-01 → 2007-07
ended
|
GSX30 | — | |
| 52159-AC904 note |
Cover, Rear Bumper
2007-07 → 2010-03
ended
|
GSX30 LIMD,XLS | — | |
| 52159-AC904 note |
Cover, Rear Bumper
2007-07 → —
|
GSX30 XL | — | |
| 52159-07900 note |
Cover, Rear Bumper
2010-03 → —
|
GSX30 | — | |
| 52161B — Piece, Rear Bumper | ||||
| 52161-02020 |
Piece, Rear Bumper
2005-01 → 2007-07
ended
|
GSX30 | — | |
| 52161-02020 |
Piece, Rear Bumper
2007-07 → 2010-03
ended
|
GSX30 LIMD,XLS | — | |
| 52161-02020 |
Piece, Rear Bumper
2007-07 → —
|
GSX30 XL | — | |
| 52161-02020 |
Piece, Rear Bumper
2010-03 → —
|
GSX30 | — | |
| 52169C — Cover, Rear Bumper, Lower | ||||
| 52169-07010 note |
Cover, Rear Bumper, Lower
2010-03 → —
|
GSX30 | — | |
| 52171A — Reinforcement, Rear Bumper, NO.1 | ||||
| 52171-AC060 |
Reinforcement, Rear Bumper, NO.1
2005-01 → 2007-07
ended
|
GSX30 | — | |
| 52171-AC060 |
Reinforcement, Rear Bumper, NO.1
2007-07 → 2010-03
ended
|
GSX30 LIMD,XLS | — | |
| 52171-AC060 |
Reinforcement, Rear Bumper, NO.1
2007-07 → —
|
GSX30 XL | — | |
| 52171-AC060 |
Reinforcement, Rear Bumper, NO.1
2010-03 → 2011-12
ended
|
GSX30 | — | |
| 52171-AC061 |
Reinforcement, Rear Bumper, NO.1
2012-01 → 2012-10
ended
|
GSX30 | — | |
| 52175A — Bracket, Rear Bumper Arm Mounting, RH | ||||
| 52175-AC030 |
Bracket, Rear Bumper Arm Mounting, RH
2005-01 → 2007-07
ended
|
GSX30 | — | |
| 52175-AC030 |
Bracket, Rear Bumper Arm Mounting, RH
2007-07 → 2010-03
ended
|
GSX30 LIMD,XLS | — | |
| 52175-AC030 |
Bracket, Rear Bumper Arm Mounting, RH
2007-07 → —
|
GSX30 XL | — | |
| 52175-AC030 |
Bracket, Rear Bumper Arm Mounting, RH
2010-03 → —
|
GSX30 | — | |
| 52176A — Bracket, Rear Bumper Arm Mounting, LH | ||||
| 52176-AC030 |
Bracket, Rear Bumper Arm Mounting, LH
2005-01 → 2007-07
ended
|
GSX30 | — | |
| 52176-AC030 |
Bracket, Rear Bumper Arm Mounting, LH
2007-07 → 2010-03
ended
|
GSX30 LIMD,XLS | — | |
| 52176-AC030 |
Bracket, Rear Bumper Arm Mounting, LH
2007-07 → —
|
GSX30 XL | — | |
| 52176-AC030 |
Bracket, Rear Bumper Arm Mounting, LH
2010-03 → —
|
GSX30 | — | |
| 52187C — Bracket, Rear Bumper Side, NO.2 | ||||
| 52187-AC010 |
Bracket, Rear Bumper Side, NO.2
2005-01 → 2007-07
ended
|
GSX30 | — | |
| 52187-AC010 |
Bracket, Rear Bumper Side, NO.2
2007-07 → 2010-03
ended
|
GSX30 LIMD,XLS | — | |
| 52187-AC010 |
Bracket, Rear Bumper Side, NO.2
2007-07 → —
|
GSX30 XL | — | |
| 52187-AC010 |
Bracket, Rear Bumper Side, NO.2
2010-03 → —
|
GSX30 | — | |
| 52575 — Retainer, Rear Bumper Side, RH | ||||
| 52575-AC030 |
Retainer, Rear Bumper Side, RH
2005-01 → 2007-07
ended
|
GSX30 | — | |
| 52575-AC030 |
Retainer, Rear Bumper Side, RH
2007-07 → 2010-03
ended
|
GSX30 LIMD,XLS | — | |
| 52575-AC030 |
Retainer, Rear Bumper Side, RH
2007-07 → —
|
GSX30 XL | — | |
| 52575-AC030 |
Retainer, Rear Bumper Side, RH
2010-03 → —
|
GSX30 | — | |
| 52576 — Retainer, Rear Bumper Side, LH | ||||
| 52576-AC030 |
Retainer, Rear Bumper Side, LH
2005-01 → 2007-07
ended
|
GSX30 | — | |
| 52576-AC030 |
Retainer, Rear Bumper Side, LH
2007-07 → 2010-03
ended
|
GSX30 LIMD,XLS | — | |
| 52576-AC030 |
Retainer, Rear Bumper Side, LH
2007-07 → —
|
GSX30 XL | — | |
| 52576-AC030 |
Retainer, Rear Bumper Side, LH
2010-03 → —
|
GSX30 | — | |
| 52615 — Absorber, Rear Bumper Energy | ||||
| 52615-AC040 |
Absorber, Rear Bumper Energy
2005-01 → 2007-07
ended
|
GSX30 | — | |
| 52615-AC040 |
Absorber, Rear Bumper Energy
2007-07 → 2010-03
ended
|
GSX30 LIMD,XLS | — | |
| 52615-AC040 |
Absorber, Rear Bumper Energy
2007-07 → —
|
GSX30 XL | — | |
| 52615-07010 |
Absorber, Rear Bumper Energy
2010-03 → —
|
GSX30 | — | |
No quantity column: the factory catalogue records which parts a vehicle
takes, never how many.
