Toyota Avalon
2018-04 → present · chassis AXXA55,AXXH5#,GSX50 · catalogue 361450 · United States
Supported model
Data version 2020-07

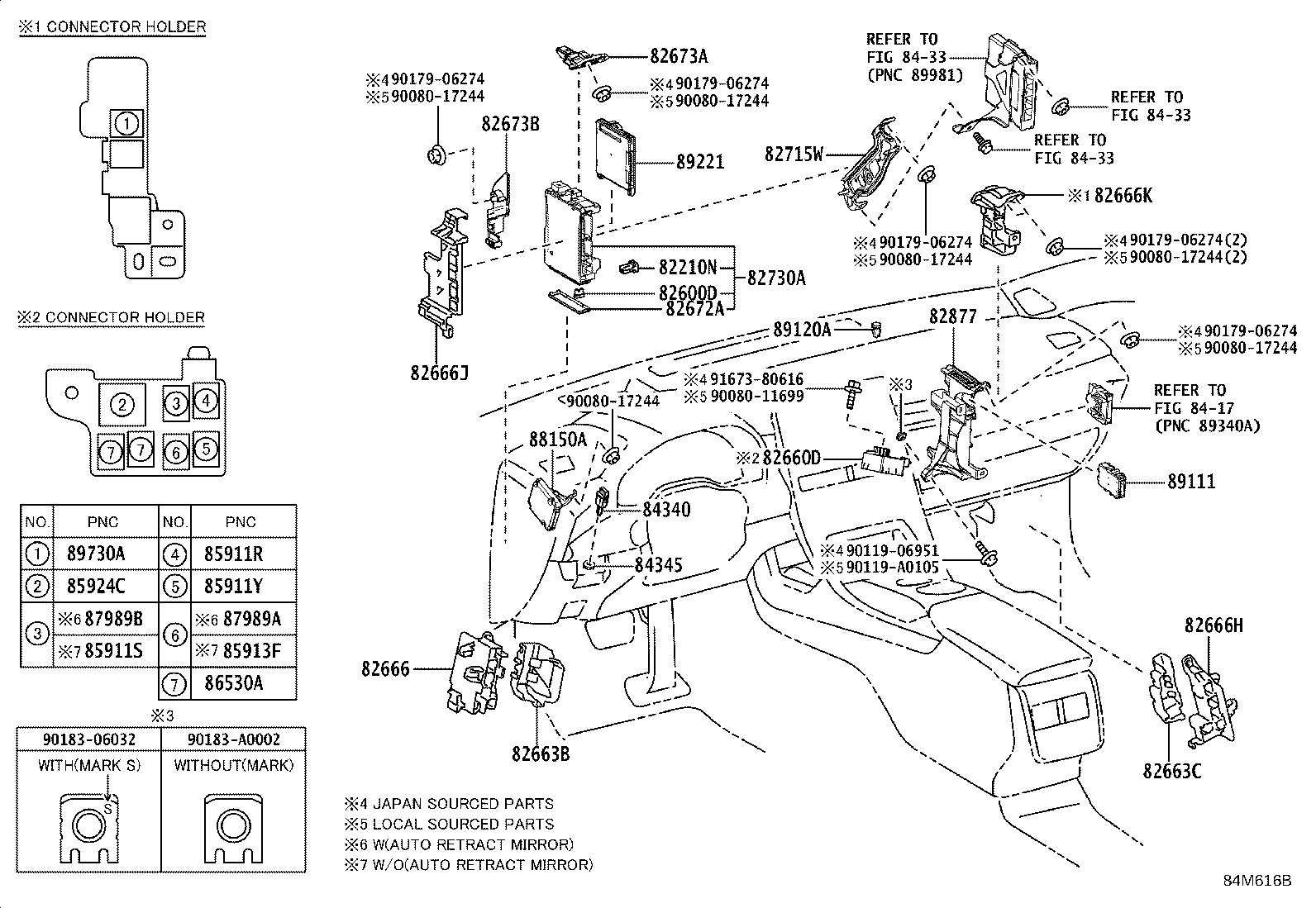

Dashed callouts are standard fasteners the factory draws but does not list
as separate parts — there is no part number behind them.
| Part number | Description | Fitment | Price | |
|---|---|---|---|---|
| 82210N — Instrument Panel Fusible Link | ||||
| 90982-08246 note |
Instrument Panel Fusible Link
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 90982-08274 note |
Instrument Panel Fusible Link
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 90982-08286 note |
Instrument Panel Fusible Link
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 90982-08294 note |
Instrument Panel Fusible Link
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 90982-08295 note |
Instrument Panel Fusible Link
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 90982-08296 note |
Instrument Panel Fusible Link
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 90982-08298 note |
Instrument Panel Fusible Link
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 90982-08299 note |
Instrument Panel Fusible Link
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 90982-08300 note |
Instrument Panel Fusible Link
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 90982-08301 note |
Instrument Panel Fusible Link
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 90982-08302 note |
Instrument Panel Fusible Link
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 90982-08303 note |
Instrument Panel Fusible Link
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 90982-08304 note |
Instrument Panel Fusible Link
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 90982-08305 note |
Instrument Panel Fusible Link
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 90982-08306 note |
Instrument Panel Fusible Link
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 90982-08307 note |
Instrument Panel Fusible Link
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 90982-08308 note |
Instrument Panel Fusible Link
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 90982-08312 note |
Instrument Panel Fusible Link
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 82600D — Instrument Panel Fuse | ||||
| 90080-82050 note |
Instrument Panel Fuse
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 90080-82051 note |
Instrument Panel Fuse
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 90080-82052 note |
Instrument Panel Fuse
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 90080-82053 note |
Instrument Panel Fuse
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 90080-82054 note |
Instrument Panel Fuse
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 90080-82055 note |
Instrument Panel Fuse
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 90982-A9001 note |
Instrument Panel Fuse
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 82660D — Block Assy, Relay | ||||
| 82660-33060 |
Block Assy, Relay
2018-04 → 2020-08
ended
|
AXXH50,GSX50 | — | |
| 82660-33060 |
Block Assy, Relay
2020-08 → 2021-07
ended
|
AXXA55;GSX50 XSE | — | |
| 82660-33060 |
Block Assy, Relay
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 82663B — Cover, Relay Block, Lower, NO.3 | ||||
| 82663-33240 |
Cover, Relay Block, Lower, NO.3
2018-04 → 2020-08
ended
|
AXXH50,GSX50 | — | |
| 82663-33240 |
Cover, Relay Block, Lower, NO.3
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 82663-33240 |
Cover, Relay Block, Lower, NO.3
2020-08 → 2021-07
ended
|
AXXA55;GSX50 XSE | — | |
| 82663C — Cover, Relay Block Lower, NO.4 | ||||
| 82663-33250 |
Cover, Relay Block Lower, NO.4
2018-04 → 2020-08
ended
|
AXXH50,GSX50 | — | |
| 82663-33250 |
Cover, Relay Block Lower, NO.4
2020-08 → 2021-07
ended
|
AXXA55;GSX50 XSE | — | |
| 82663-33250 |
Cover, Relay Block Lower, NO.4
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 82666 — Holder, Connector | ||||
| 82666-33570 |
Holder, Connector
2018-04 → 2020-08
ended
|
AXXH50,GSX50 | — | |
| 82666-33570 |
Holder, Connector
2020-08 → 2021-07
ended
|
AXXA55;GSX50 XSE | — | |
| 82666-33570 |
Holder, Connector
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 82666H — Holder, Connector, NO.2 | ||||
| 82666-33580 |
Holder, Connector, NO.2
2018-04 → 2020-08
ended
|
AXXH50,GSX50 | — | |
| 82666-33580 |
Holder, Connector, NO.2
2020-08 → 2021-07
ended
|
AXXA55;GSX50 XSE | — | |
| 82666-33580 |
Holder, Connector, NO.2
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 82666J — Holder, Connector, NO.3 | ||||
| 82666-33630 |
Holder, Connector, NO.3
2018-04 → 2020-08
ended
|
AXXH50,GSX50 | — | |
| 82666-33630 |
Holder, Connector, NO.3
2020-08 → 2021-07
ended
|
AXXA55;GSX50 XSE | — | |
| 82666-33630 |
Holder, Connector, NO.3
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 82666K — Holder, Connector, NO.4 | ||||
| 82666-33640 |
Holder, Connector, NO.4
2018-04 → 2020-08
ended
|
AXXH50,GSX50 | — | |
| 82666-33640 |
Holder, Connector, NO.4
2020-08 → 2021-07
ended
|
AXXA55;GSX50 XSE | — | |
| 82666-33640 |
Holder, Connector, NO.4
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 82672A — Cover, Junction Block | ||||
| 82672-06260 |
Cover, Junction Block
2018-04 → 2019-08
ended
|
AXXH50,GSX50 | — | |
| 82672-07240 |
Cover, Junction Block
2019-08 → 2020-08
ended
|
AXXH50,GSX50 | — | |
| 82672-07241 |
Cover, Junction Block
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 82672-07241 |
Cover, Junction Block
2020-08 → 2021-07
ended
|
AXXA55;GSX50 XSE | — | |
| 82673A — Bracket, Junction Block, NO.1 | ||||
| 82673-06070 |
Bracket, Junction Block, NO.1
2018-04 → 2020-08
ended
|
AXXH50,GSX50 | — | |
| 82673-06070 |
Bracket, Junction Block, NO.1
2020-08 → 2021-07
ended
|
AXXA55;GSX50 XSE | — | |
| 82673-06070 |
Bracket, Junction Block, NO.1
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 82673B — Bracket, Junction Block, NO.2 | ||||
| 82673-06080 |
Bracket, Junction Block, NO.2
2018-04 → 2020-08
ended
|
AXXH50,GSX50 | — | |
| 82673-06080 |
Bracket, Junction Block, NO.2
2020-08 → 2021-07
ended
|
AXXA55;GSX50 XSE | — | |
| 82673-06080 |
Bracket, Junction Block, NO.2
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 82715W — Bracket, Wiring Harness Clamp | ||||
| 82715-06P40 |
Bracket, Wiring Harness Clamp
2018-04 → 2020-01
ended
|
GSX50 | — | |
| 82715-06P40 note |
Bracket, Wiring Harness Clamp
2020-01 → 2020-08
ended
|
GSX50 | — | |
| 82715-06Z40 |
Bracket, Wiring Harness Clamp
2018-05 → 2020-08
ended
|
AXXH50 | — | |
| 82715-33Q20 note |
Bracket, Wiring Harness Clamp
2020-01 → 2020-08
ended
|
GSX50 | — | |
| 82715-06Z40 note |
Bracket, Wiring Harness Clamp
2020-08 → —
|
AXXH51 | — | |
| 82715-33Q20 note |
Bracket, Wiring Harness Clamp
2020-08 → 2021-07
ended
|
AXXA55;GSX50 XSE | — | |
| 82715-33Q20 note |
Bracket, Wiring Harness Clamp
2020-08 → —
|
GSX50 LIMD,TOU,XLE | — | |
| 82715-33T30 note |
Bracket, Wiring Harness Clamp
2020-08 → —
|
AXXH51 | — | |
| 82730A — Block Assy, Driver Side Junction | ||||
| 82730-06A80 |
Block Assy, Driver Side Junction
2018-04 → 2019-08
ended
|
AXXH50,GSX50 | — | |
| 82730-07160 |
Block Assy, Driver Side Junction
2019-08 → 2020-08
ended
|
AXXH50,GSX50 | — | |
| 82730-07161 |
Block Assy, Driver Side Junction
2020-08 → 2021-07
ended
|
AXXA55;GSX50 XSE | — | |
| 82730-07161 |
Block Assy, Driver Side Junction
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 82877 — Box, Computer Integration, RH | ||||
| 82877-06030 |
Box, Computer Integration, RH
2018-04 → 2020-08
ended
|
AXXH50,GSX50 | — | |
| 82877-06030 |
Box, Computer Integration, RH
2020-08 → 2021-08
ended
|
AXXA55;GSX50 XSE | — | |
| 82877-06030 |
Box, Computer Integration, RH
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 84340 — Switch Assy, Stop Lamp | ||||
| 84340-09291 |
Switch Assy, Stop Lamp
2018-04 → 2020-08
ended
|
AXXH50,GSX50 | — | |
| 84340-09291 |
Switch Assy, Stop Lamp
2020-08 → 2021-07
ended
|
AXXA55;GSX50 XSE | — | |
| 84340-09291 |
Switch Assy, Stop Lamp
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 84345 — Adjuster, Stop Lamp Switch Mounting | ||||
| 84345-08010 |
Adjuster, Stop Lamp Switch Mounting
2018-04 → 2020-08
ended
|
AXXH50,GSX50 | — | |
| 84345-08010 |
Adjuster, Stop Lamp Switch Mounting
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 84345-08010 |
Adjuster, Stop Lamp Switch Mounting
2020-08 → 2021-07
ended
|
AXXA55;GSX50 XSE | — | |
| 85911R — Relay, Rear Seat Heater, RH | ||||
| 90080-87026 |
Relay, Rear Seat Heater, RH
2018-04 → 2020-08
ended
|
AXXH50,GSX50 LIMD,TOU | — | |
| 90080-87026 |
Relay, Rear Seat Heater, RH
2020-08 → 2021-07
ended
|
AXXA55 LIMD | — | |
| 90080-87026 |
Relay, Rear Seat Heater, RH
2020-08 → —
|
AXXH51,GSX50 LIMD,TOU | — | |
| 85911S — Relay, Rear Seat Heater, LH | ||||
| 90080-87026 |
Relay, Rear Seat Heater, LH
2018-04 → 2020-08
ended
|
AXXH50,GSX50 LIMD,TOU | — | |
| 90080-87026 |
Relay, Rear Seat Heater, LH
2020-08 → 2021-07
ended
|
AXXA55 LIMD | — | |
| 90080-87026 |
Relay, Rear Seat Heater, LH
2020-08 → —
|
AXXH51,GSX50 LIMD,TOU | — | |
| 85911Y — Relay, Front Seat Heater | ||||
| 90080-87026 |
Relay, Front Seat Heater
2018-04 → 2020-08
ended
|
AXXH50,GSX50 | — | |
| 90080-87026 |
Relay, Front Seat Heater
2020-08 → 2021-07
ended
|
AXXA55;GSX50 XSE | — | |
| 90080-87026 |
Relay, Front Seat Heater
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 85913F — Relay, Steering Heater | ||||
| 90080-87026 note |
Relay, Steering Heater
2018-04 → 2020-08
ended
|
AXXH50,GSX50 LIMD,TOU | — | |
| 90987-02027 note |
Relay, Steering Heater
2018-04 → 2020-08
ended
|
AXXH50,GSX50 LIMD,TOU | — | |
| 90080-87026 note |
Relay, Steering Heater
2020-08 → —
|
AXXA55;AXXH51,GSX50 LIMD,TOU | — | |
| 90080-87026 note |
Relay, Steering Heater
2020-08 → —
|
AXXH51 XLE | — | |
| 90080-87026 note |
Relay, Steering Heater
2020-08 → —
|
GSX50 XSE | — | |
| 90987-02027 note |
Relay, Steering Heater
2020-08 → —
|
AXXA55;AXXH51,GSX50 LIMD,TOU | — | |
| 90987-02027 note |
Relay, Steering Heater
2020-08 → —
|
AXXH51 XLE | — | |
| 90987-02027 note |
Relay, Steering Heater
2020-08 → —
|
GSX50 XSE | — | |
| 85924C — Relay, Igct | ||||
| 90987-02031 |
Relay, Igct
2018-05 → 2020-08
ended
|
AXXH50 | — | |
| 90987-02031 |
Relay, Igct
2020-08 → —
|
AXXH51 | — | |
| 86530A — Relay, Horn | ||||
| 90084-98032 |
Relay, Horn
2020-08 → —
|
AXXH51 | — | |
| 87989A — Relay, Mirror NO.1 | ||||
| 90084-98032 note |
Relay, Mirror NO.1
2018-05 → 2020-08
ended
|
AXXH50 XLE | — | |
| 90084-98032 note |
Relay, Mirror NO.1
2020-08 → —
|
AXXH51 XLE | — | |
| 87989B — Relay, Mirror NO.2 | ||||
| 90084-98032 note |
Relay, Mirror NO.2
2018-05 → 2020-08
ended
|
AXXH50 XLE | — | |
| 90084-98032 note |
Relay, Mirror NO.2
2020-08 → —
|
AXXH51 XLE | — | |
| 88150A — Computer Assy, Driving Support | ||||
| 88150-07030 |
Computer Assy, Driving Support
2018-04 → 2020-08
ended
|
GSX50 | — | |
| 88150-07040 note |
Computer Assy, Driving Support
2018-05 → 2020-08
ended
|
AXXH50 XLE | — | |
| 88150-07040 |
Computer Assy, Driving Support
2018-05 → 2020-08
ended
|
AXXH50 | — | |
| 89111 — Computer, Network Gateway | ||||
| 89111-06070 |
Computer, Network Gateway
2018-04 → 2019-08
ended
|
GSX50 | — | |
| 89111-06071 |
Computer, Network Gateway
2019-08 → 2020-08
ended
|
GSX50 | — | |
| 89111-06080 |
Computer, Network Gateway
2018-05 → 2019-08
ended
|
AXXH50 | — | |
| 89111-06081 |
Computer, Network Gateway
2019-08 → 2020-08
ended
|
AXXH50 | — | |
| 89111-06170 |
Computer, Network Gateway
2020-08 → 2021-08
ended
|
AXXA55;GSX50 XSE | — | |
| 89111-06170 |
Computer, Network Gateway
2020-08 → —
|
GSX50 LIMD,TOU,XLE | — | |
| 89111-06180 |
Computer, Network Gateway
2020-08 → —
|
AXXH51 | — | |
| 89120A — Sensor, Automatic Light Control | ||||
| 89121-0E060 |
Sensor, Automatic Light Control
2018-04 → 2020-08
ended
|
AXXH50,GSX50 | — | |
| 89121-0E060 |
Sensor, Automatic Light Control
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
| 89121-0E060 |
Sensor, Automatic Light Control
2020-08 → 2021-07
ended
|
AXXA55;GSX50 XSE | — | |
| 89221 — Computer, Multiplex Network Body | ||||
| 89220-07160 note |
Computer, Multiplex Network Body
2018-04 → 2020-08
ended
|
AXXH50,GSX50 XLE,XSE | — | |
| 89220-07180 note |
Computer, Multiplex Network Body
2018-04 → 2020-08
ended
|
GSX50 XSE | — | |
| 89220-07450 note |
Computer, Multiplex Network Body
2018-05 → 2020-08
ended
|
AXXH50 XLE | — | |
| 89220-07460 note |
Computer, Multiplex Network Body
2018-04 → 2020-08
ended
|
AXXH50,GSX50 LIMD,TOU | — | |
| 89220-07470 note |
Computer, Multiplex Network Body
2018-04 → 2020-08
ended
|
GSX50 LIMD | — | |
| 89220-07480 note |
Computer, Multiplex Network Body
2018-04 → 2020-08
ended
|
AXXH50,GSX50 LIMD,TOU | — | |
| 89220-07490 note |
Computer, Multiplex Network Body
2018-04 → 2020-08
ended
|
GSX50 LIMD | — | |
| 89220-07500 |
Computer, Multiplex Network Body
2018-04 → 2020-08
ended
|
AXXH50,GSX50 LIMD,TOU | — | |
| 89220-07640 note |
Computer, Multiplex Network Body
2018-04 → 2020-08
ended
|
AXXH50,GSX50 XLE,XSE | — | |
| 89220-07670 note |
Computer, Multiplex Network Body
2018-04 → 2020-08
ended
|
GSX50 XLE,XSE | — | |
| 89220-07680 |
Computer, Multiplex Network Body
2018-04 → 2020-08
ended
|
AXXH50,GSX50 XLE,XSE | — | |
| 89220-07160 note |
Computer, Multiplex Network Body
2020-08 → 2021-07
ended
|
GSX50 XSE | — | |
| 89220-07160 note |
Computer, Multiplex Network Body
2020-08 → 2021-08
ended
|
GSX50 XLE;AXXH51 XLE,XSE | — | |
| 89220-07161 note |
Computer, Multiplex Network Body
2021-08 → —
|
GSX50 XLE;AXXH51 XLE,XSE | — | |
| 89220-07180 note |
Computer, Multiplex Network Body
2020-08 → 2021-07
ended
|
GSX50 XSE | — | |
| 89220-07450 note |
Computer, Multiplex Network Body
2020-08 → 2021-08
ended
|
AXXH51 XLE | — | |
| 89220-07451 note |
Computer, Multiplex Network Body
2021-08 → —
|
AXXH51 XLE | — | |
| 89220-07460 note |
Computer, Multiplex Network Body
2020-08 → 2021-08
ended
|
AXXH51,GSX50 LIMD,TOU | — | |
| 89220-07461 note |
Computer, Multiplex Network Body
2021-08 → —
|
AXXH51,GSX50 LIMD,TOU | — | |
| 89220-07470 note |
Computer, Multiplex Network Body
2020-08 → 2021-07
ended
|
AXXA55 LIMD | — | |
| 89220-07480 note |
Computer, Multiplex Network Body
2020-08 → 2021-08
ended
|
AXXH51,GSX50 LIMD,TOU | — | |
| 89220-07481 note |
Computer, Multiplex Network Body
2021-08 → —
|
AXXH51,GSX50 LIMD,TOU | — | |
| 89220-07500 |
Computer, Multiplex Network Body
2020-08 → 2021-08
ended
|
AXXH51,GSX50 LIMD,TOU | — | |
| 89220-07500 |
Computer, Multiplex Network Body
2020-08 → 2021-07
ended
|
AXXA55 LIMD | — | |
| 89220-07501 |
Computer, Multiplex Network Body
2021-08 → —
|
AXXH51,GSX50 LIMD,TOU | — | |
| 89220-07640 note |
Computer, Multiplex Network Body
2020-08 → 2021-08
ended
|
GSX50 XLE;AXXH51 XLE,XSE | — | |
| 89220-07640 note |
Computer, Multiplex Network Body
2020-08 → 2021-07
ended
|
GSX50 XSE | — | |
| 89220-07641 note |
Computer, Multiplex Network Body
2021-08 → —
|
GSX50 XLE;AXXH51 XLE,XSE | — | |
| 89220-07680 |
Computer, Multiplex Network Body
2020-08 → 2021-07
ended
|
GSX50 XSE;AXXA55 XLE | — | |
| 89220-07680 |
Computer, Multiplex Network Body
2020-08 → 2021-08
ended
|
GSX50 XLE;AXXH51 XLE,XSE | — | |
| 89220-07681 |
Computer, Multiplex Network Body
2021-08 → —
|
GSX50 XLE;AXXH51 XLE,XSE | — | |
| 89730A — Relay(FOR SECURITY WARNING) | ||||
| 90080-87026 |
Relay(FOR SECURITY WARNING)
2018-04 → 2020-08
ended
|
AXXH50,GSX50 | — | |
| 90080-87026 |
Relay(FOR SECURITY WARNING)
2020-08 → 2021-07
ended
|
AXXA55;GSX50 XSE | — | |
| 90080-87026 |
Relay(FOR SECURITY WARNING)
2020-08 → —
|
AXXH51;GSX50 LIMD,TOU,XLE | — | |
No quantity column: the factory catalogue records which parts a vehicle
takes, never how many.
