Toyota Lexus LS400
1994-10 → 2000-08 · chassis UCF20 · catalogue 431420 · United States
Discontinued model
Data version 2001-02

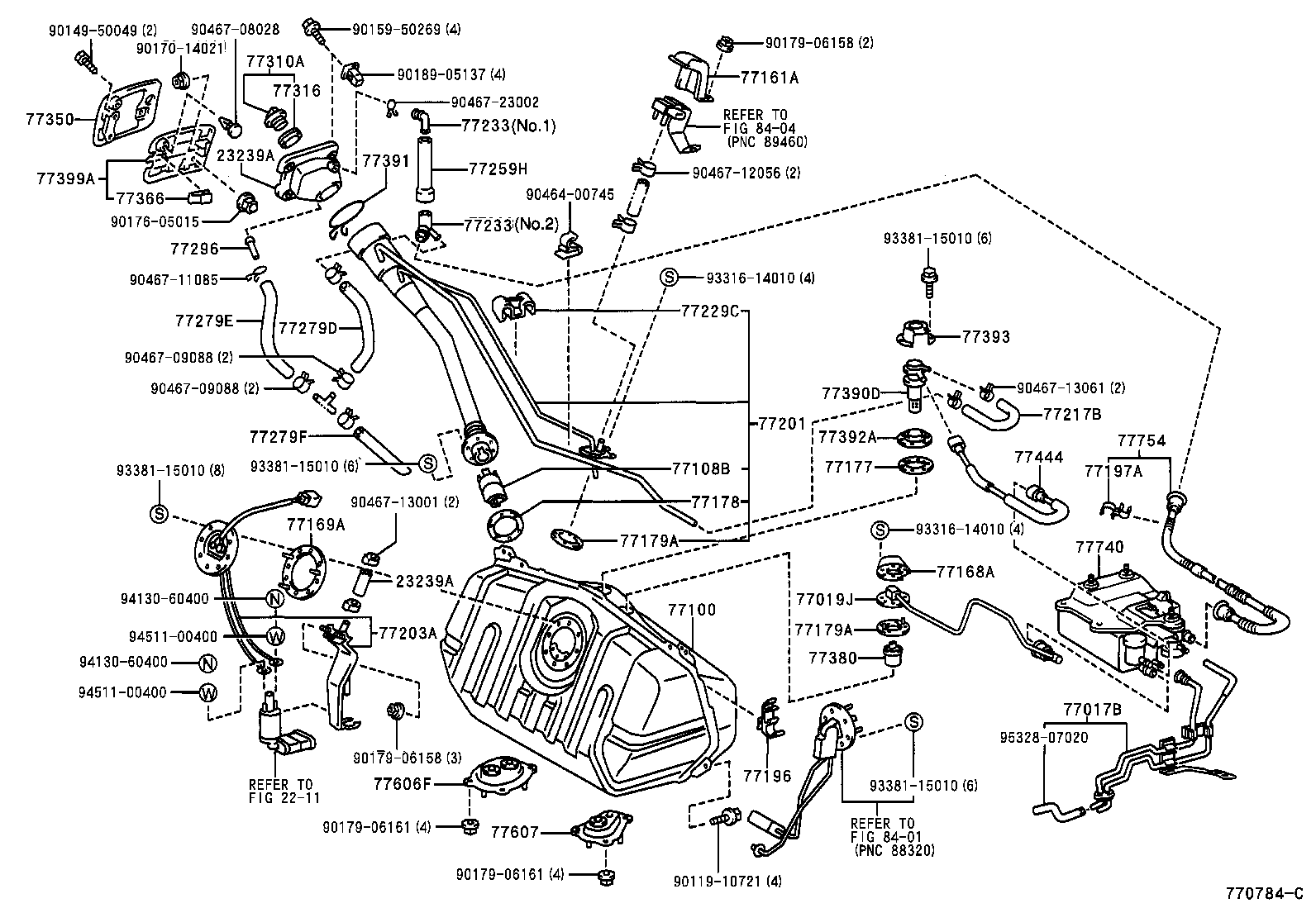

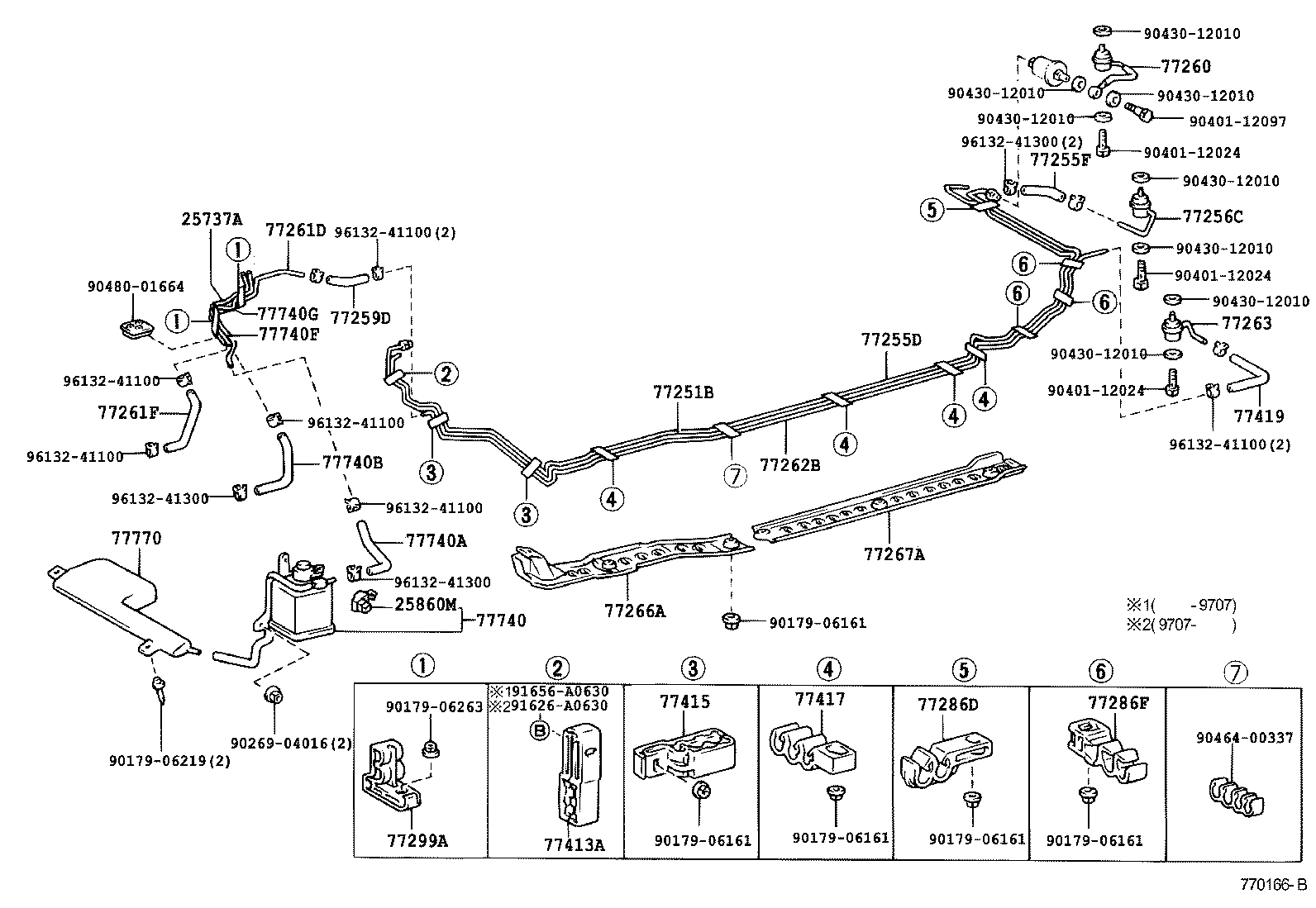

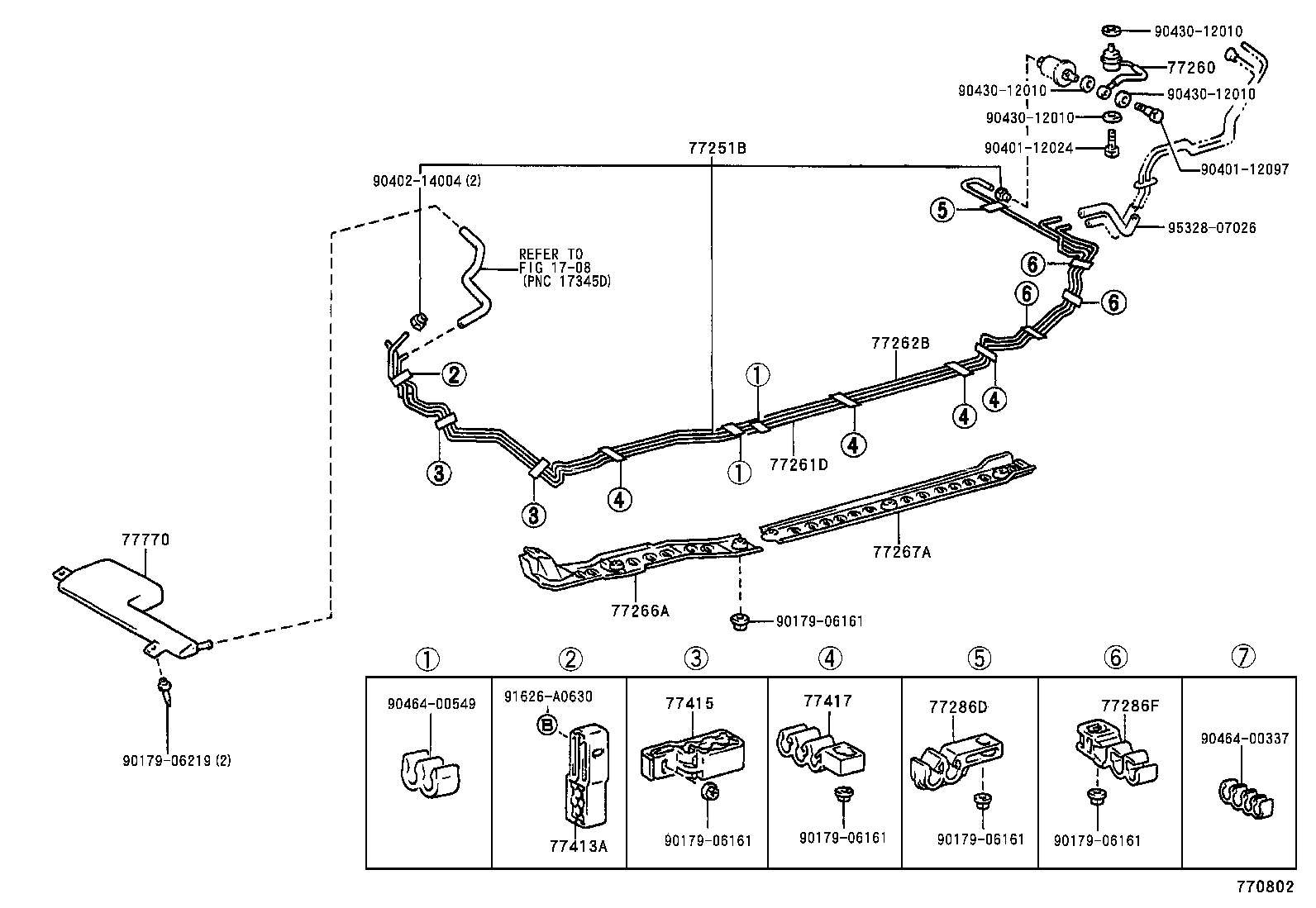

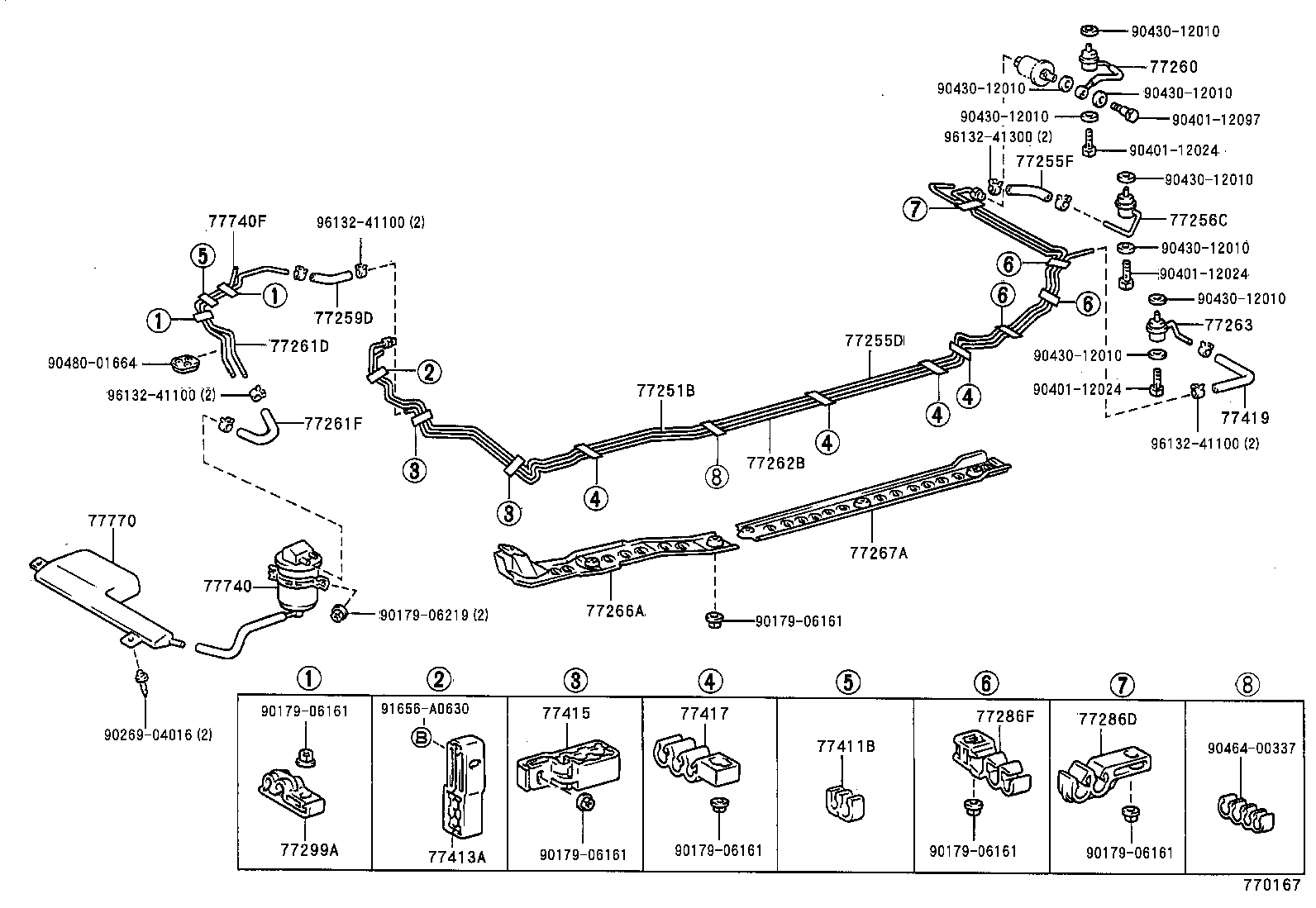

Fuel Tank & Tube
66 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 23239A | Hose |
| 25737A | Fuel Tube, NO.1 |
| 25860M | Valve Assy, Vacuum Switcing |
| 77017B | Tube Sub-assy, Fuel Tank Vent |
| 77019J | Tube Sub-assy, Fuel Tank TO Canister |
| 77100 | Tank Assy, Fuel |
| 77108B | Valve Sub-assy, Fuel Tank Filler Check |
| 77161A | Bracket, Fuel Tank Mounting, Front |
| 77168A | Plate, Fuel Tank Vent Tube Set |
| 77169A | Gasket, Fuel Suction Tube Set |
| 77177 | Gasket, Check Valve |
| 77178 | Gasket, Fuel Tank Filler Pipe, Lower |
| 77179A | Gasket, Fuel Tank Breather Tube |
| 77196 | Clamp, Evaporation Vent Tube, NO.1 |
| 77197A | Clamp, Evaporation Vent Tube, NO.2 |
| 77201 | Pipe Sub-assy, Fuel Tank Inlet |
| 77203A | Tube Sub-assy, Fuel Suction |
| 77217B | Hose, Fuel Tank Inlet |
| 77229C | Clamp, Breather Tube |
| 77233 | Joint, Fuel Hose |
| 77251B | Tube, Fuel Main |
| 77255D | Tube, Fuel Return |
| 77255F | Hose, Fuel, NO.2 (FOR FUEL RETURN TUBE) |
| 77256C | Tube, Fuel Return, NO.2 |
| 77259D | Hose, Fuel, NO.1 |
| 77259H | Hose, Fuel Tank Filler Pipe Shield TO Canister |
| 77260 | Hose Assy, Fuel Main |
| 77261D | Tube, Fuel Tank TO Canister |
| 77261F | Hose, Fuel, NO.2 (FOR FUEL TANK TO CANISTER TUBE) |
| 77262B | Tube, Fuel Tank TO Canister, NO.2 |
| 77263 | Tube, Fuel Tank TO Canister, NO.3 |
| 77266A | Protector, Fuel Tube, NO.1 |
| 77267A | Protector, Fuel Tube, NO.2 |
| 77279D | Hose, Fuel Tank Filler Pipe Shield, NO.1 |
| 77279E | Hose, Fuel Tank Filler Pipe Shield, NO.2 |
| 77279F | Hose, Fuel Tank Filler Pipe Shield, NO.3 |
| 77286D | Clamp, Fuel Tube, NO.2 |
| 77286F | Clamp, Fuel Tube, NO.2 |
| 77293A | Shield, Fuel Tank Filler Pipe, NO.3 |
| 77296 | Plate, Fuel Tube Grommet Support |
| 77299A | Clamp, Fuel Tube, NO.5 |
| 77310A | Cap Assy, Fuel Tank |
| 77316 | Gasket, Fuel Tank Cap |
| 77350 | Lid Assy, Fuel Filler Opening |
| 77366 | Spring, Fuel Filler Opening Lid Hinge |
| 77380 | Valve Assy, Fuel Cut Off |
| 77390D | Valve Assy, Fuel Tank Over Fill Check |
| 77391 | Ring, Fuel Inlet Box |
| 77392A | Support, Check Valve |
| 77393 | Protector, Check Valve |
| 77399A | Cover, Fuel Filler Opening Lid |
| 77411B | Support, Fuel Tube Grommet, NO.1 |
| 77413A | Support, Fuel Tube Grommet, NO.3 |
| 77415 | Support, Fuel Tube Grommet, NO.5 |
| 77417 | Support, Fuel Tube Grommet, NO.7 |
| 77419 | Hose, Fuel, NO.3 |
| 77444 | Hose, Fuel Tank Vent |
| 77606F | Case Sub-assy, Fuel Tank Cover Vent |
| 77607 | Case Sub-assy, Fuel Tank Cover Vent, LH |
| 77740 | Canister Assy, Charcoal |
| 77740A | Hose, Fuel, NO.1(FOR CHARCOAL CANISTER) |
| 77740B | Hose, Fuel, NO.2(FOR CHARCOAL CANISTER) |
| 77740F | Tube, Fuel, NO.1(FOR CHARCOAL CANISTER) |
| 77740G | Tube, Fuel, NO.2(FOR CHARCOAL CANISTER) |
| 77754 | Hose, Charcoal Canister Outlet, NO.1 |
| 77770 | Tank Assy, Charcoal Canister |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
