Toyota Lexus LS460/460L

2006-08 → 2012-09 · chassis USF4# · catalogue 431440 · United States

Supported model Data version 2012-10

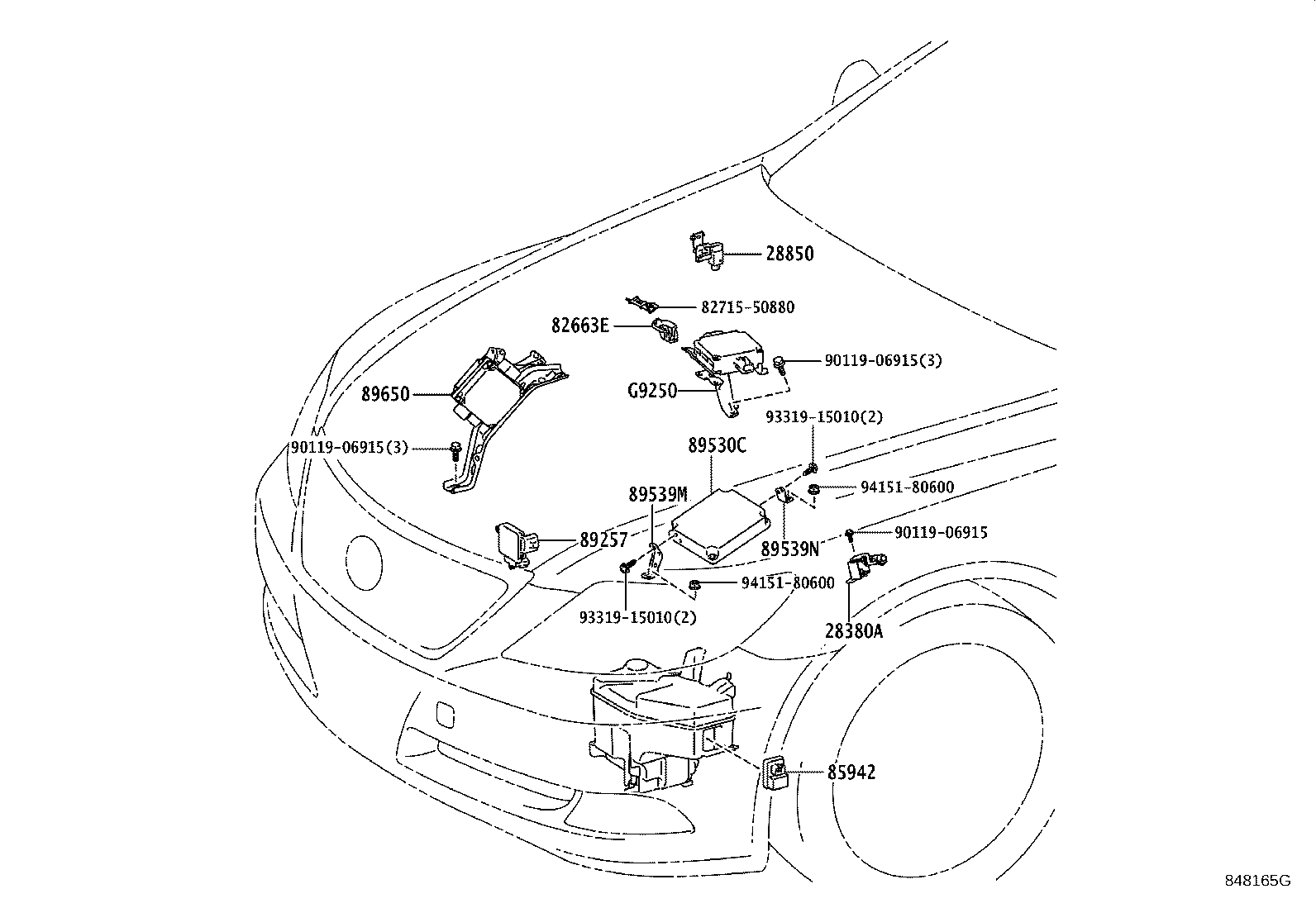

848165G · 10 callouts, 8 unlisted Full size ↗
Dashed callouts are standard fasteners the factory draws but does not list as separate parts — there is no part number behind them.
86 parts on this figure
Part number Description Fitment Price
28380A — Resister, Fuel Pump
23080-38010 Resister, Fuel Pump
2006-08 → 2008-09 ended
1URFSE USF4# —
23080-38010 Resister, Fuel Pump
2008-09 → 2009-09 ended
1URFSE USF4# —
23080-38010 Resister, Fuel Pump
2009-09 → —
1URFSE USF4# —
28850 — Sensor Assy, Battery Current
28850-38010 Sensor Assy, Battery Current
2006-08 → 2008-09 ended
1URFSE USF4# —
28850-38010 Sensor Assy, Battery Current
2008-09 → 2009-09 ended
1URFSE USF4# —
28850-38010 Sensor Assy, Battery Current
2009-09 → 2012-09 ended
1URFSE USF4# —
82663E — Cover, Relay Block, Lower, NO.7
82663-50120 Cover, Relay Block, Lower, NO.7
2006-08 → 2008-09 ended
USF4# —
82663-50120 Cover, Relay Block, Lower, NO.7
2008-09 → 2009-09 ended
USF4# —
82663-50120 Cover, Relay Block, Lower, NO.7
2009-09 → 2012-09 ended
USF4# —
85942 — Relay, Headlamp Cleaner Control
85942-30020 note Relay, Headlamp Cleaner Control
2006-08 → 2008-09 ended
USF4# —
85942-30020 note Relay, Headlamp Cleaner Control
2006-08 → 2008-09 ended
USF4# —
85942-30020 note Relay, Headlamp Cleaner Control
2006-08 → 2008-09 ended
USF4# —
85942-30020 note Relay, Headlamp Cleaner Control
2006-08 → 2008-09 ended
USF4# —
85942-30020 note Relay, Headlamp Cleaner Control
2006-08 → 2008-09 ended
USF4# —
85942-30020 note Relay, Headlamp Cleaner Control
2008-09 → 2009-09 ended
USF4# —
85942-30020 note Relay, Headlamp Cleaner Control
2008-09 → 2009-09 ended
USF4# —
85942-30020 note Relay, Headlamp Cleaner Control
2008-09 → 2009-09 ended
USF4# —
85942-30020 note Relay, Headlamp Cleaner Control
2008-09 → 2009-09 ended
USF4# —
85942-30020 note Relay, Headlamp Cleaner Control
2008-09 → 2009-09 ended
USF4# —
85942-48020 note Relay, Headlamp Cleaner Control
2009-09 → 2010-08 ended
USF40,41,45 —
85942-48020 note Relay, Headlamp Cleaner Control
2009-09 → 2010-08 ended
USF40,45 —
85942-48020 note Relay, Headlamp Cleaner Control
2009-09 → 2010-08 ended
USF41 —
85942-48020 note Relay, Headlamp Cleaner Control
2009-09 → 2010-08 ended
USF40,41,45 —
85942-48020 Relay, Headlamp Cleaner Control
2009-09 → 2010-08 ended
USF46 —
85942-48020 note Relay, Headlamp Cleaner Control
2009-09 → 2010-08 ended
USF41 —
85942-58010 Relay, Headlamp Cleaner Control
2010-09 → 2012-09 ended
USF46 —
85942-58010 note Relay, Headlamp Cleaner Control
2010-09 → 2012-09 ended
USF40,41,45 —
85942-58010 note Relay, Headlamp Cleaner Control
2010-09 → 2012-09 ended
USF41 —
85942-58010 note Relay, Headlamp Cleaner Control
2010-09 → 2012-09 ended
USF41 —
85942-58010 note Relay, Headlamp Cleaner Control
2010-09 → 2012-09 ended
USF40,41,45 —
85942-58010 note Relay, Headlamp Cleaner Control
2010-09 → 2012-09 ended
USF40,45 —
89257 — Computer, Cooling Fan
89257-30070 Computer, Cooling Fan
2006-08 → 2008-09 ended
USF4# —
89257-30070 Computer, Cooling Fan
2008-09 → 2009-09 ended
USF40,41 —
89257-30080 Computer, Cooling Fan
2008-09 → 2009-09 ended
USF45,46 —
89257-30070 Computer, Cooling Fan
2009-09 → 2012-09 ended
USF40,41 —
89257-30080 Computer, Cooling Fan
2009-09 → 2012-09 ended
USF45,46 —
89530C — Computer Assy, Transmission Control
89535-50010 Computer Assy, Transmission Control
2006-08 → 2006-10 ended
USF4# —
89535-50011 Computer Assy, Transmission Control
2006-11 → 2006-12 ended
USF4# —
89535-50012 Computer Assy, Transmission Control
2007-01 → 2007-04 ended
USF4# —
89535-50013 Computer Assy, Transmission Control
2007-05 → 2008-09 ended
USF4# —
89535-50050 note Computer Assy, Transmission Control
2006-08 → 2006-11 ended
USF4# —
89535-50051 note Computer Assy, Transmission Control
2006-12 → 2007-01 ended
USF4# —
89535-50052 note Computer Assy, Transmission Control
2007-01 → 2008-09 ended
USF4# —
89535-50090 Computer Assy, Transmission Control
2008-09 → 2009-09 ended
USF40,41 —
89535-50130 note Computer Assy, Transmission Control
2008-09 → 2009-09 ended
USF40,41 —
89535-50140 Computer Assy, Transmission Control
2008-09 → 2009-09 ended
USF45,46 —
89535-50180 note Computer Assy, Transmission Control
2008-09 → 2009-09 ended
USF45,46 —
89535-50210 Computer Assy, Transmission Control
2009-09 → —
USF40,41 —
89535-50250 note Computer Assy, Transmission Control
2009-09 → —
USF40,41 —
89535-50260 Computer Assy, Transmission Control
2009-09 → —
USF45,46 —
89535-50300 note Computer Assy, Transmission Control
2009-09 → 2010-09 ended
USF46 —
89535-50300 note Computer Assy, Transmission Control
2009-09 → —
USF45 —
89539M — Bracket, Transmission Control Computer, NO.1
89539-50040 Bracket, Transmission Control Computer, NO.1
2007-05 → 2008-09 ended
USF4# —
89539-50040 note Bracket, Transmission Control Computer, NO.1
2006-12 → 2008-09 ended
USF4# —
89539-50040 Bracket, Transmission Control Computer, NO.1
2006-11 → 2007-04 ended
USF4# —
89539-50040 note Bracket, Transmission Control Computer, NO.1
2006-08 → 2006-11 ended
USF4# —
89539-50040 Bracket, Transmission Control Computer, NO.1
2006-08 → 2006-10 ended
USF4# —
89539-50040 Bracket, Transmission Control Computer, NO.1
2008-09 → 2009-09 ended
USF4# —
89539-50040 Bracket, Transmission Control Computer, NO.1
2009-09 → —
USF4# —
89539N — Bracket, Transmission Control Computer, NO.2
89539-50050 Bracket, Transmission Control Computer, NO.2
2006-08 → 2006-10 ended
USF4# —
89539-50050 note Bracket, Transmission Control Computer, NO.2
2006-08 → 2006-11 ended
USF4# —
89539-50050 Bracket, Transmission Control Computer, NO.2
2006-11 → 2007-04 ended
USF4# —
89539-50050 note Bracket, Transmission Control Computer, NO.2
2006-12 → 2008-09 ended
USF4# —
89539-50050 Bracket, Transmission Control Computer, NO.2
2007-05 → 2008-09 ended
USF4# —
89539-50050 Bracket, Transmission Control Computer, NO.2
2008-09 → 2009-09 ended
USF4# —
89539-50050 Bracket, Transmission Control Computer, NO.2
2009-09 → —
USF4# —
89650 — Computer Assy, Power Steering
89650-50140 Computer Assy, Power Steering
2006-08 → 2008-09 ended
USF4# —
89650-50150 note Computer Assy, Power Steering
2006-08 → 2008-09 ended
USF4# —
89650-50150 note Computer Assy, Power Steering
2006-08 → 2008-09 ended
USF41 —
89650-50140 Computer Assy, Power Steering
2008-09 → 2009-09 ended
USF40,41 —
89650-50150 note Computer Assy, Power Steering
2008-09 → 2009-09 ended
USF40,41 —
89650-50150 note Computer Assy, Power Steering
2008-09 → 2009-09 ended
USF41 —
89650-50210 Computer Assy, Power Steering
2008-09 → 2009-09 ended
USF45,46 —
89650-50220 Computer Assy, Power Steering
2009-09 → 2012-09 ended
USF40,41 —
89650-50230 note Computer Assy, Power Steering
2009-09 → 2011-08 ended
USF40 —
89650-50230 note Computer Assy, Power Steering
2009-09 → 2011-08 ended
USF40,41 —
89650-50230 note Computer Assy, Power Steering
2009-09 → 2010-09 ended
USF41 —
89650-50231 note Computer Assy, Power Steering
2011-09 → 2012-09 ended
USF40,41 —
89650-50231 note Computer Assy, Power Steering
2011-09 → 2012-09 ended
USF40 —
89650-50240 Computer Assy, Power Steering
2009-09 → 2010-09 ended
USF45,46 —
89650-50240 note Computer Assy, Power Steering
2010-09 → 2011-08 ended
USF45,46 —
89650-50241 note Computer Assy, Power Steering
2011-09 → 2012-09 ended
USF45,46 —
89650-50260 Computer Assy, Power Steering
2010-09 → 2012-09 ended
USF45,46 —
G9250 — Converter Assy, Power Steering
G9250-50010 Converter Assy, Power Steering
2006-08 → 2008-09 ended
USF4# —
G9250-50010 Converter Assy, Power Steering
2008-09 → 2009-09 ended
USF4# —
G9250-50010 Converter Assy, Power Steering
2009-09 → —
USF4# —
No quantity column: the factory catalogue records which parts a vehicle takes, never how many.
