Toyota Lexus LS500/500H
2017-10 → present · chassis GVF5#,VXFA5# · catalogue 431460 · United States
Supported model
Data version 2020-10

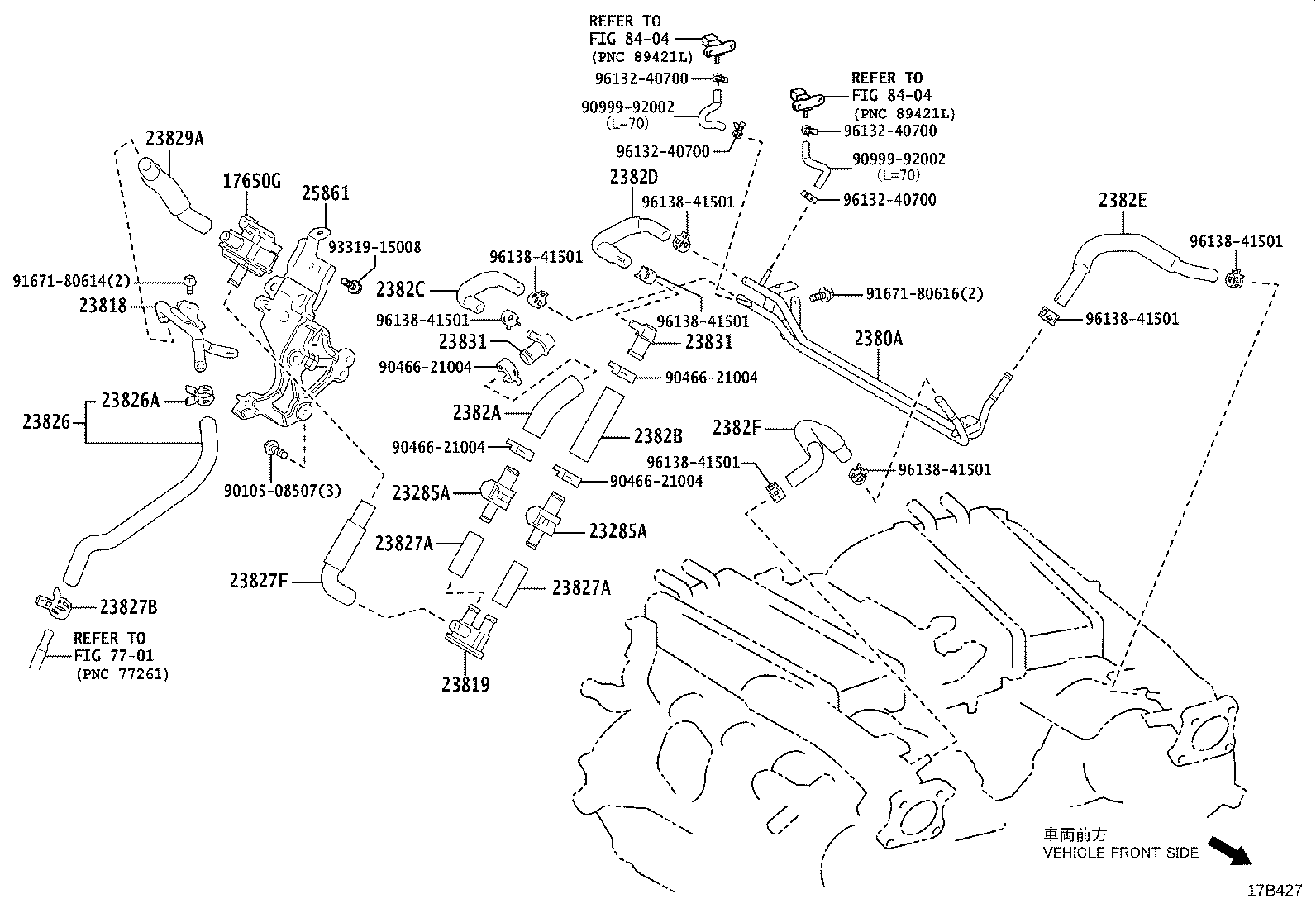

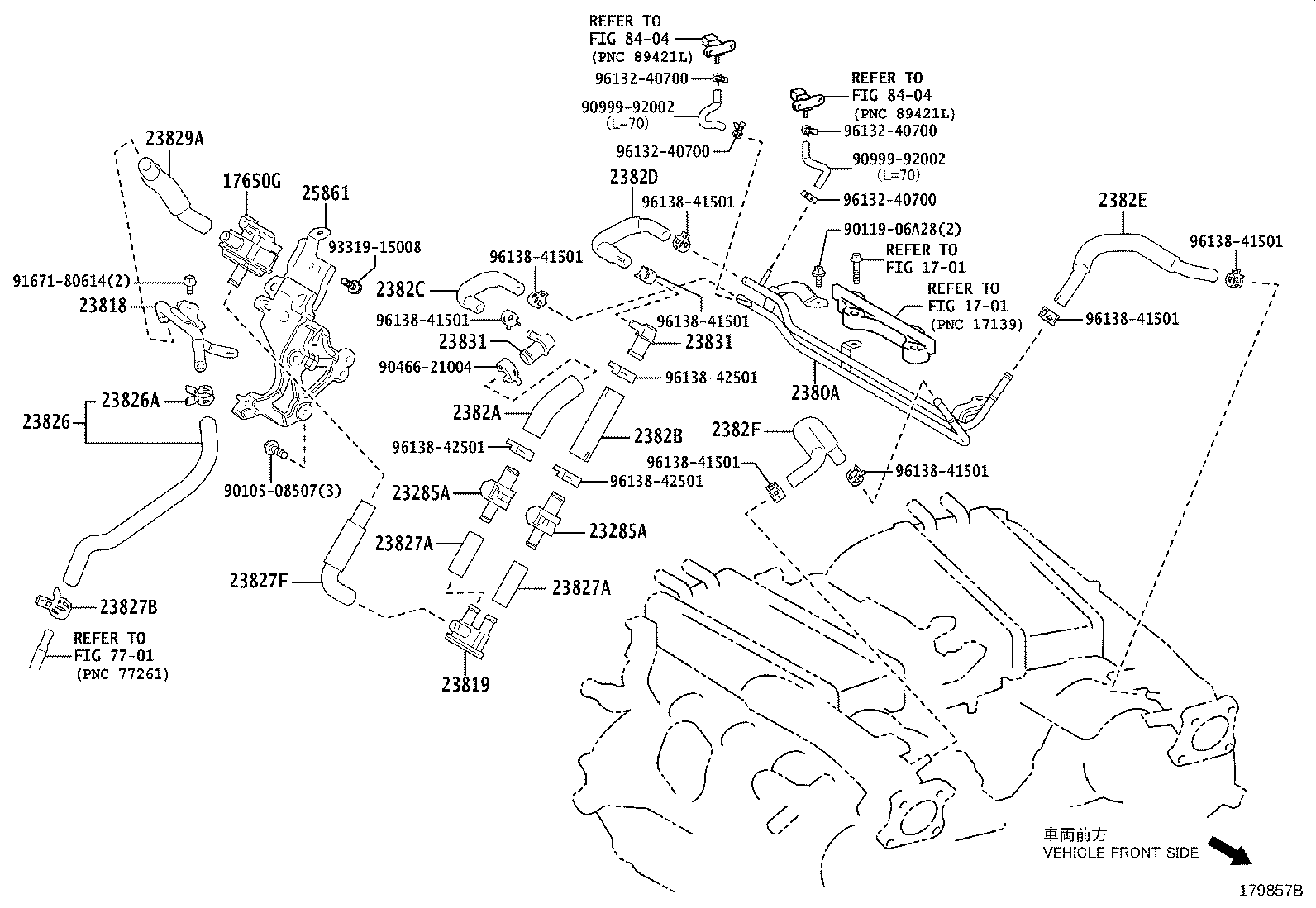

Vacuum Piping
22 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 17650G | Valve, Duty Vacuum Switching |
| 23285A | Valve, Check, NO.1 |
| 2380A | Pipe Sub-assy, Fuel Vapor Feed |
| 23818 | Pipe, Fuel Vapor Feed |
| 23819 | Pipe, Fuel Vapor Feed, NO.2 |
| 23826 | Hose, Fuel Vapor Feed, NO.1 |
| 23826A | Clip(FOR FUEL VAPOR FEED HOSE, NO.1) |
| 23827A | Hose, Fuel Vapor Feed, NO.2 |
| 23827B | Clip(FOR FUEL VAPOR FEED HOSE, NO.2) |
| 23827F | Hose, Fuel Vapor Feed, NO.3 |
| 23829A | Hose, Fuel Vapor Feed |
| 23829B | Clip(FOR FUEL VAPOR FEED HOSE) |
| 2382A | Hose, Fuel Vapor Feed, NO.4 |
| 2382B | Hose, Fuel Vapor Feed, NO.5 |
| 2382C | Hose, Fuel Vapor Feed, NO.6 |
| 2382D | Hose, Fuel Vapor Feed, NO.7 |
| 2382E | Hose, Fuel Vapor Feed, NO.8 |
| 2382F | Hose, Fuel Vapor Feed, NO.9 |
| 23831 | Connector, Fuel Vapor Feed, NO.1 |
| 23841G | Clamp, Fuel Hose |
| 25860 | Valve Assy, Vacuum Switching, NO.1 |
| 25861 | Bracket, Vacuum Switching Valve |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
