Toyota Lexus LS500/500H
2017-10 → present · chassis GVF5#,VXFA5# · catalogue 431460 · United States
Supported model
Data version 2020-10

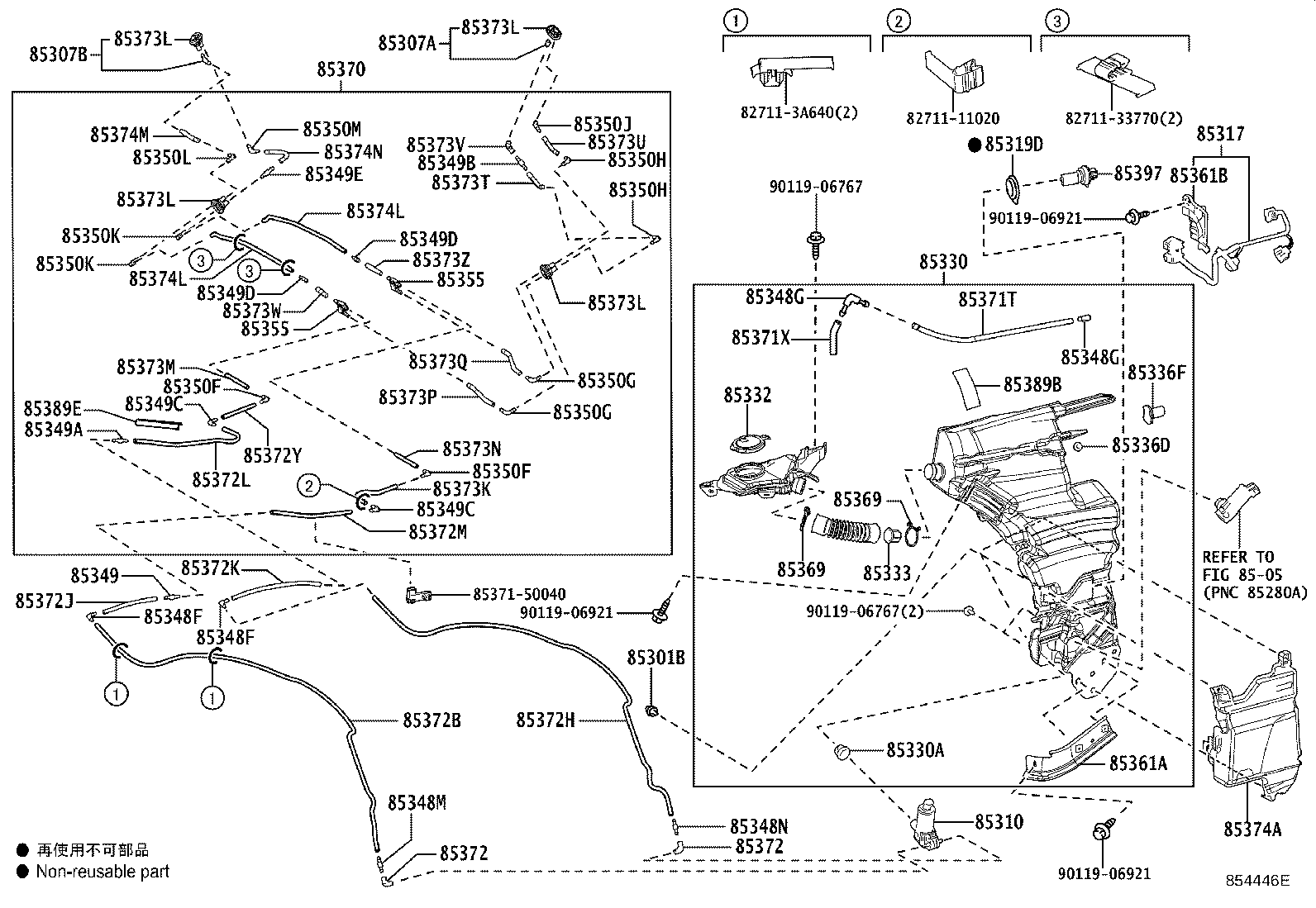

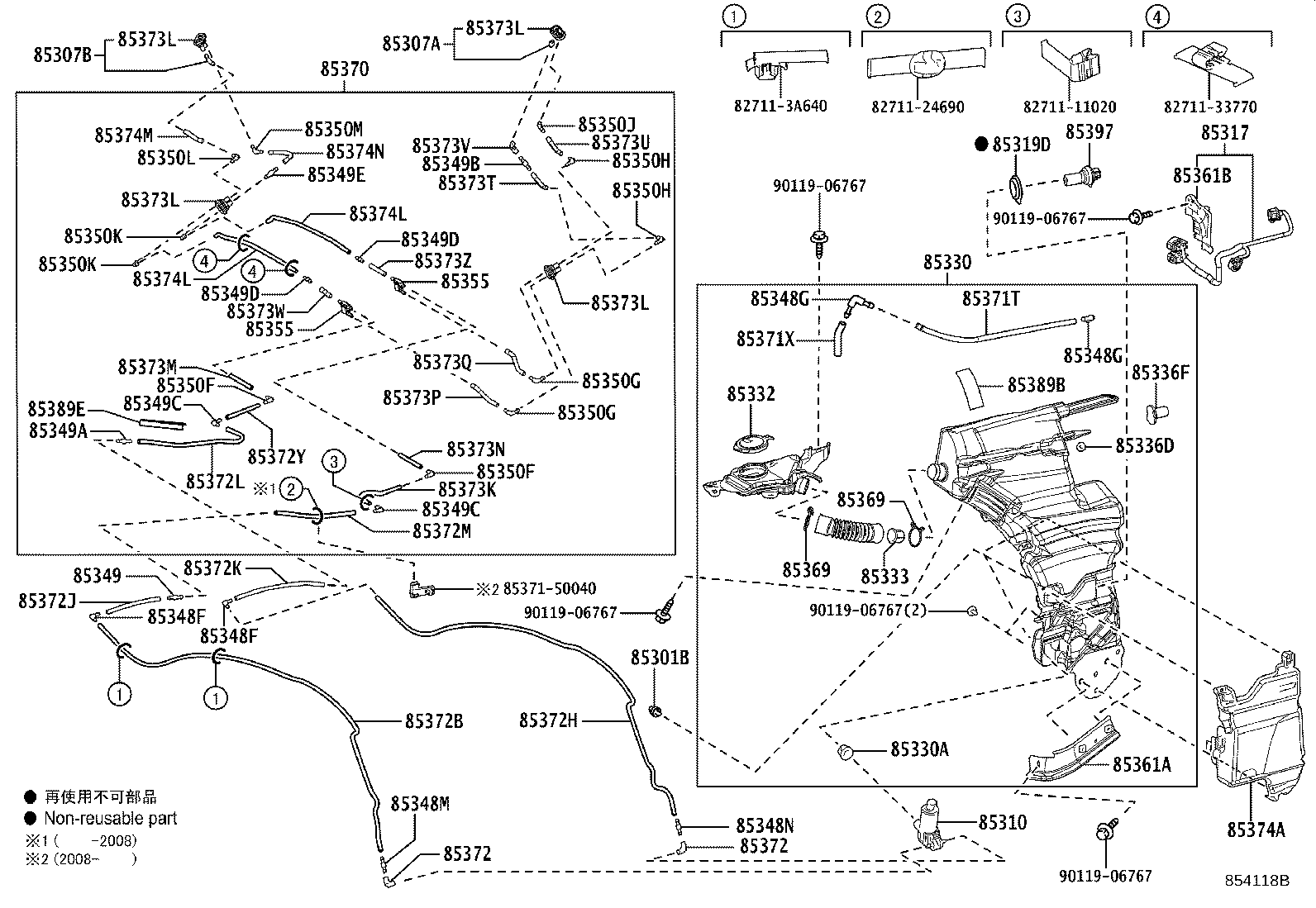

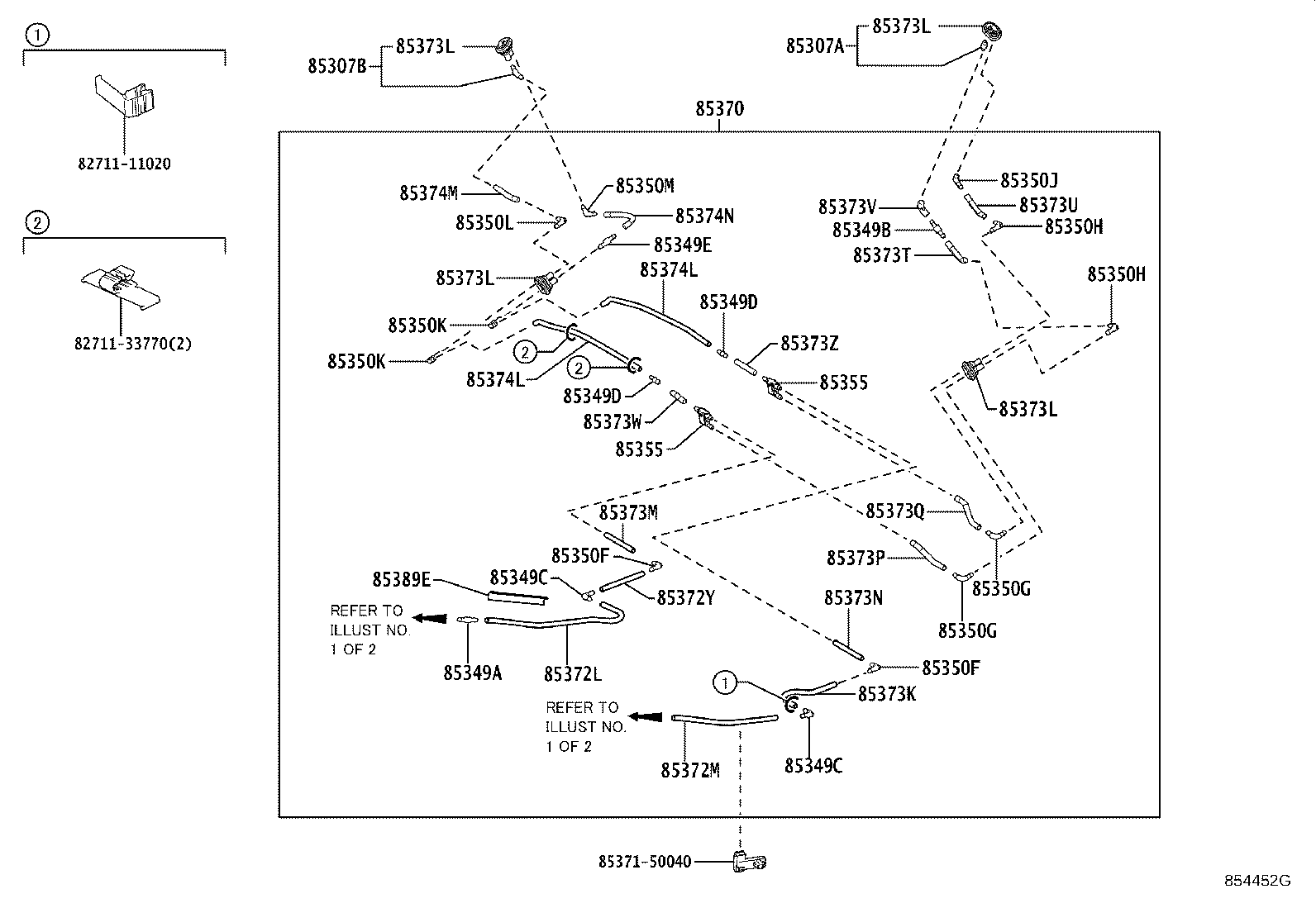

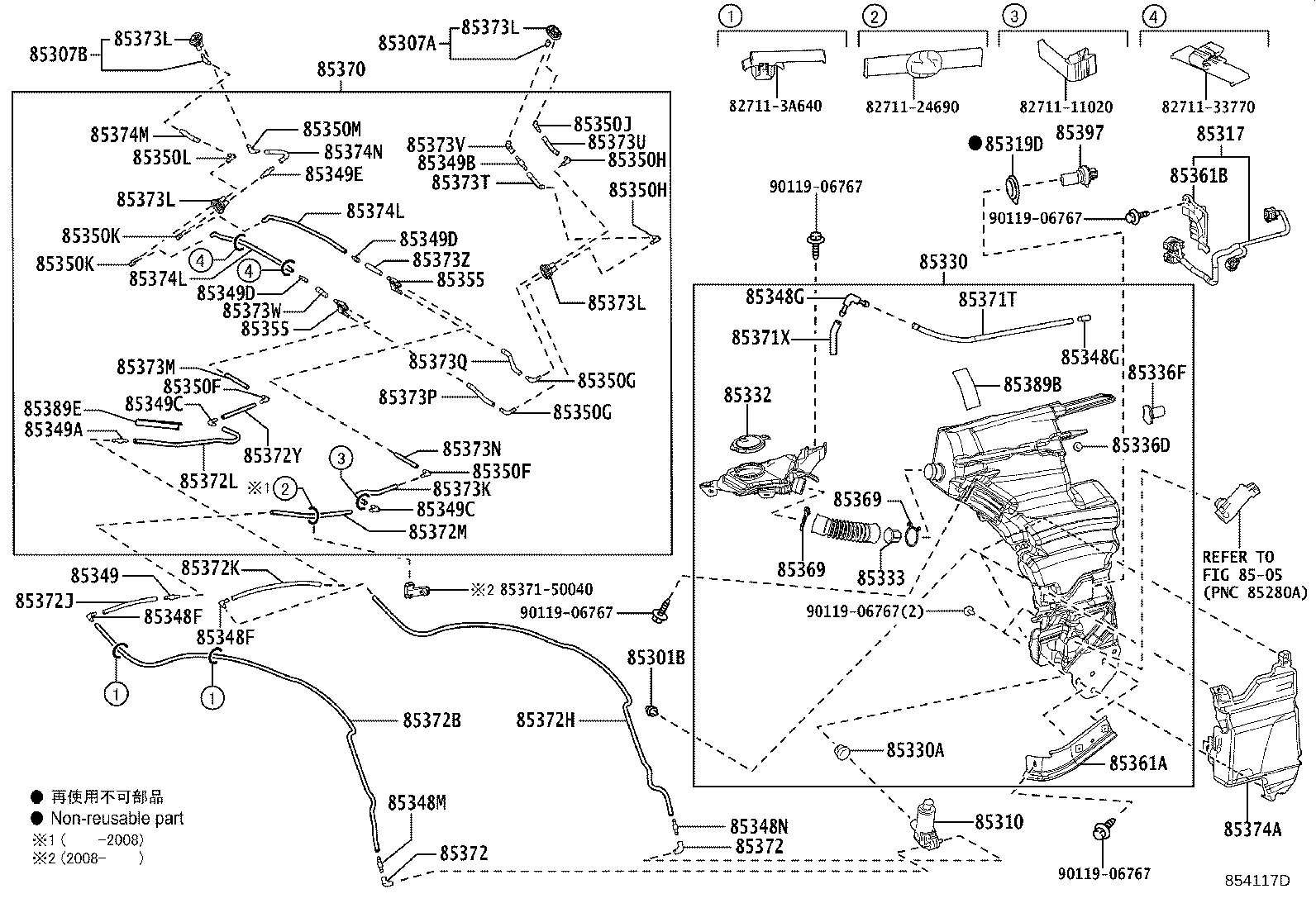

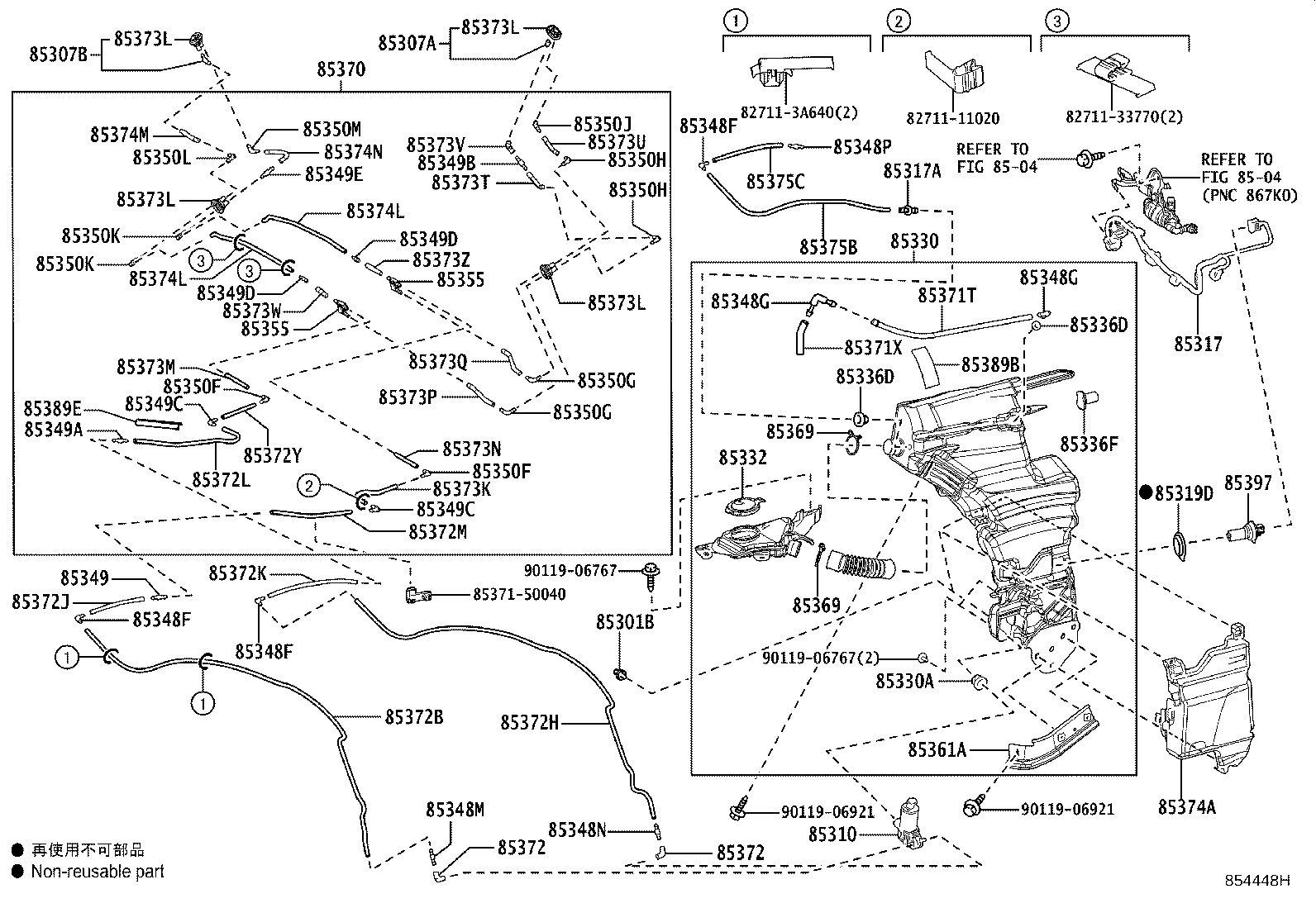

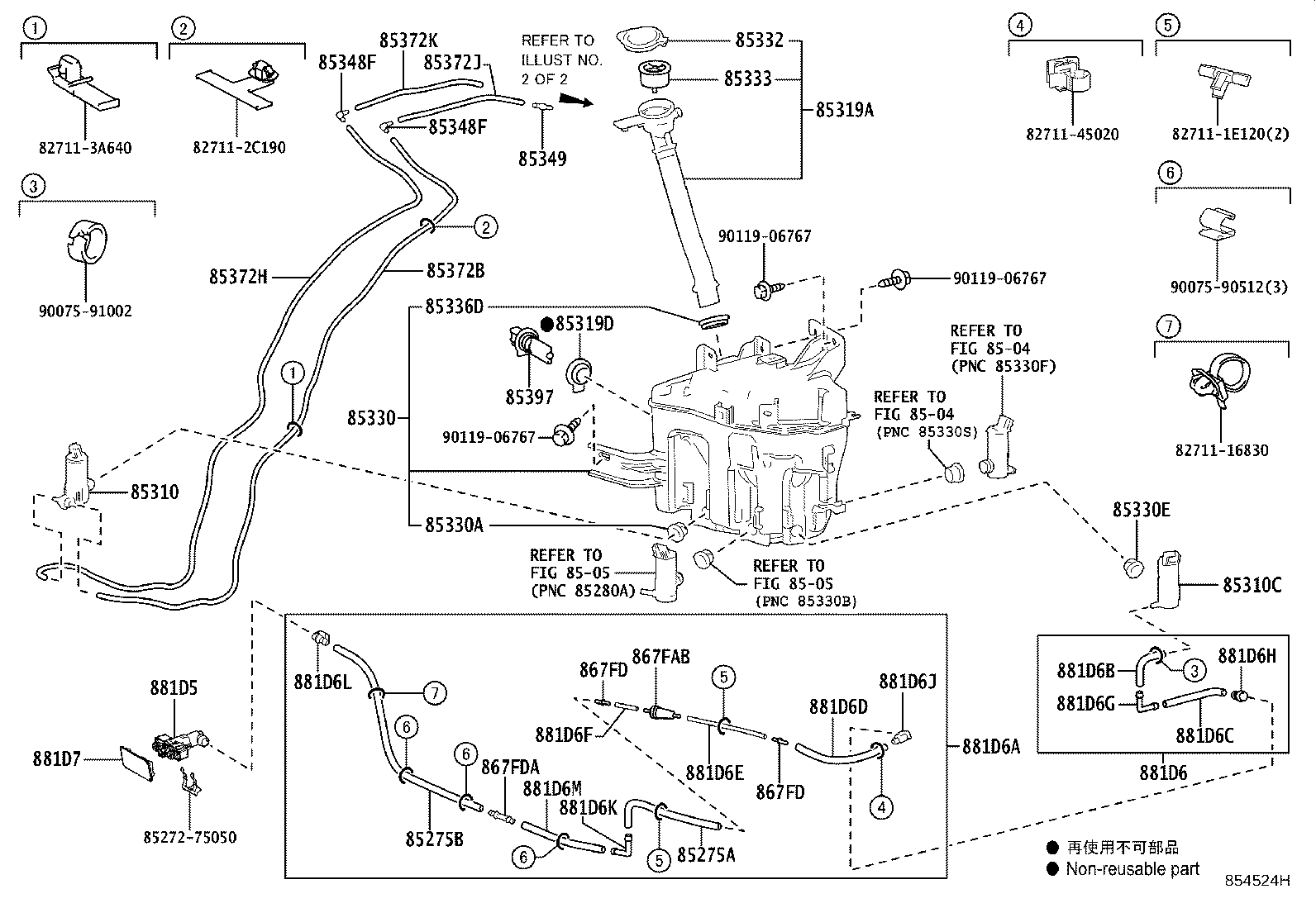

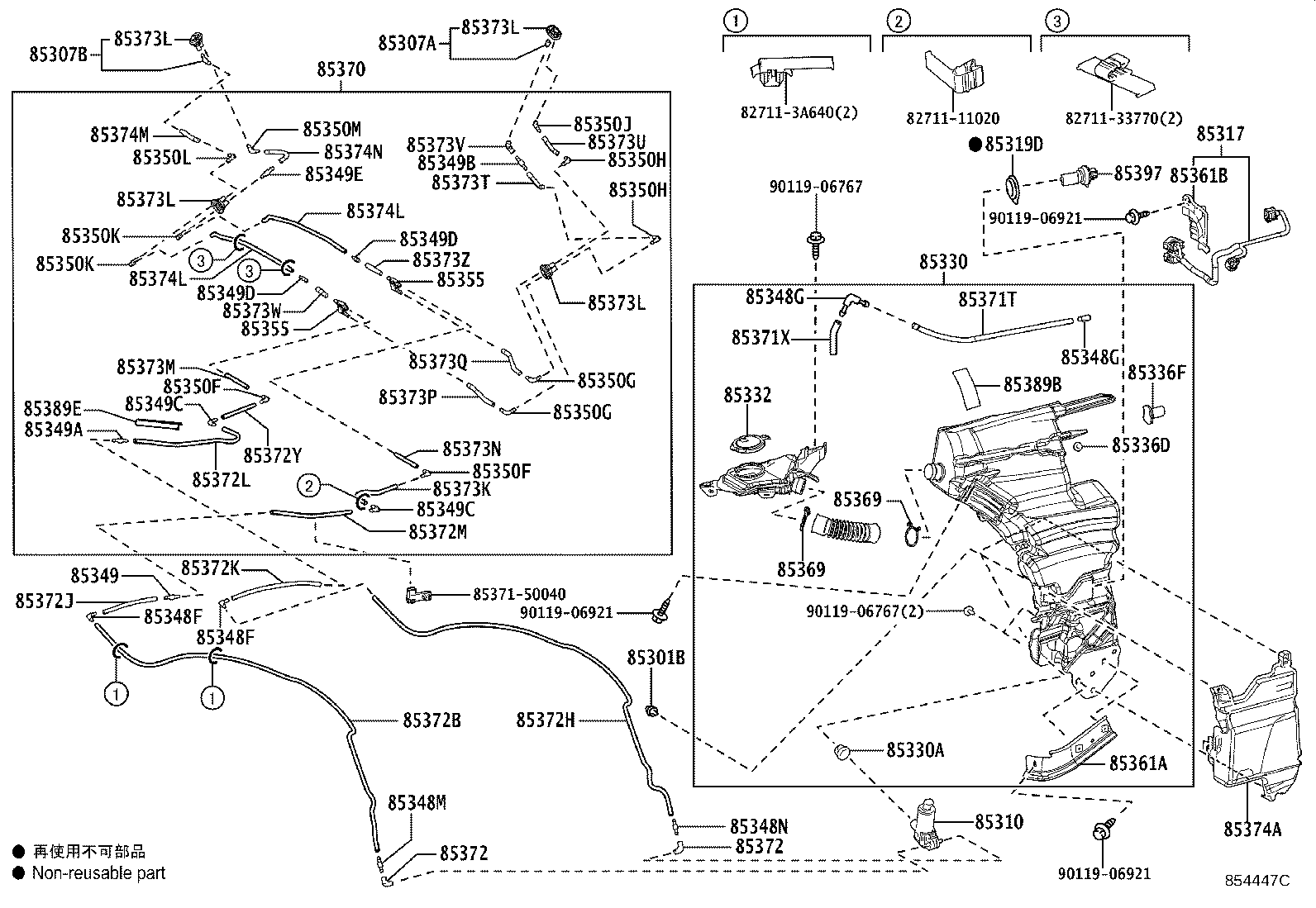

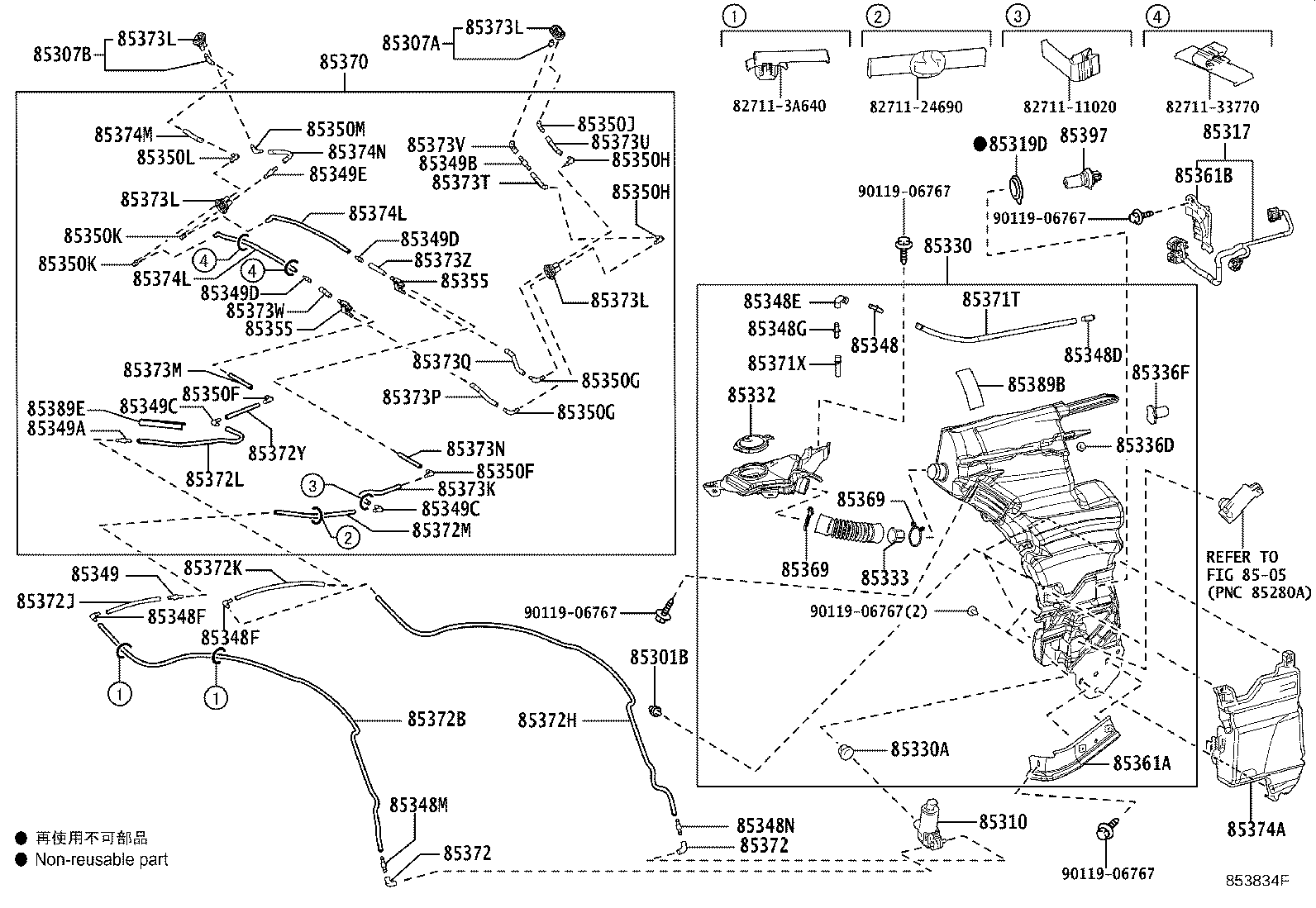

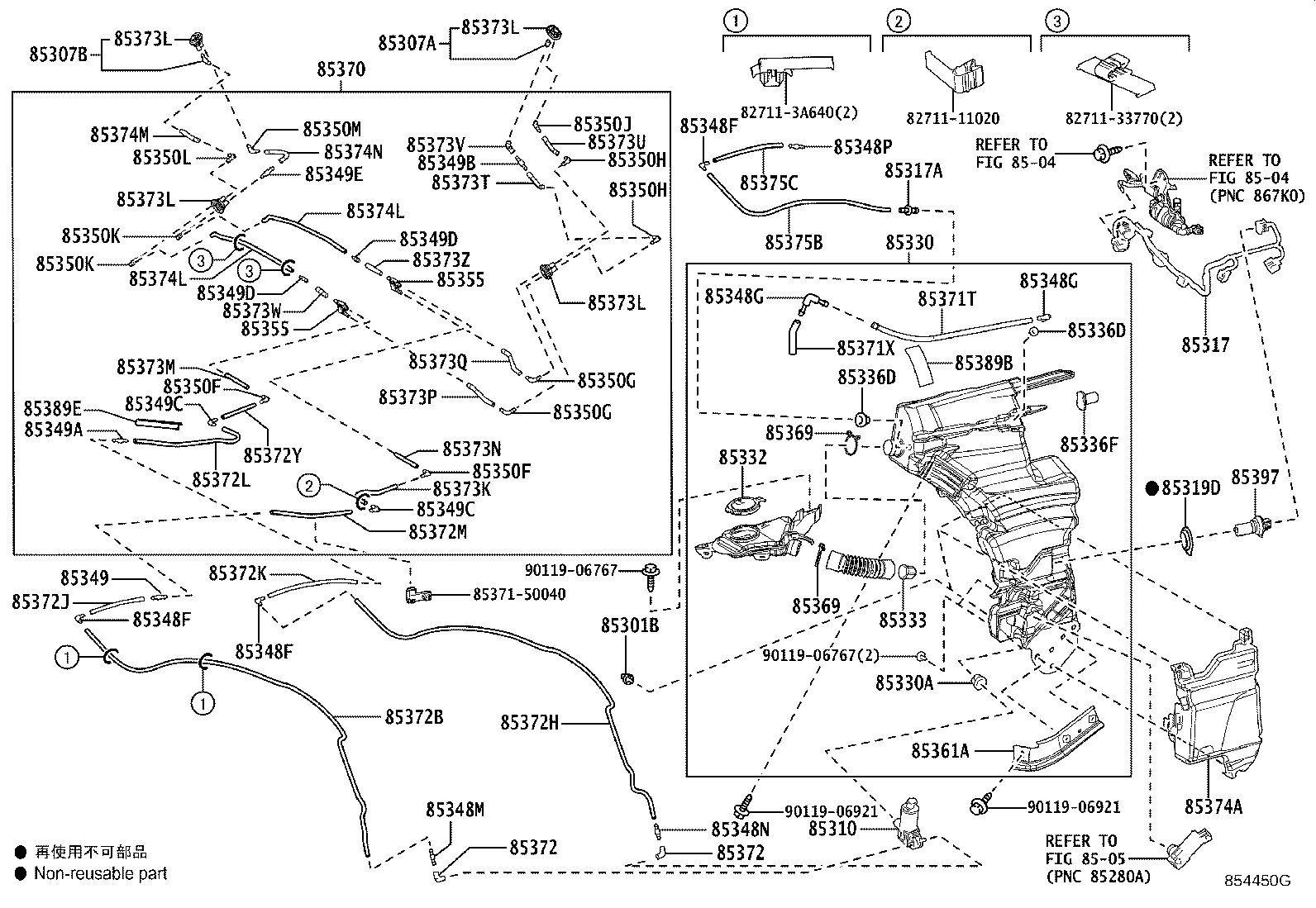

Windshield Washer
92 part groups · 10 illustrations
Part groups
| PNC | Description |
|---|---|
| 85275A | Hose, Lidar Cleaner, Front NO.6 |
| 85275B | Hose, Lidar Cleaner, Front NO.8 |
| 85301B | Clip, Washer |
| 85307A | Grommet Sub-assy, Washer, NO.1 |
| 85307B | Grommet Sub-assy, Washer, NO.2 |
| 85310 | Motor And Pump Assy, Windshield Washer |
| 85310C | Motor & Pump Assy, Washer |
| 85317 | Wiring Assy, Washer |
| 85317A | Joint, Washer Tank |
| 85319A | Hose, Inlet |
| 85319D | Packing, Front Washer |
| 85330 | Jar Assy, Windshield Washer |
| 85330A | Bush, Windshield Washer Jar |
| 85330E | Bush, Windshield Washer Jar |
| 85332 | Cap, Windshield Washer Jar |
| 85333 | Filter, Windshield Washer Jar |
| 85336D | Packing, Windshield Washer Jar |
| 85336F | Packing, Windshield Washer Jar |
| 85348 | Joint, Windshield Washer Hose, NO.1 |
| 85348D | Joint, Windshield Washer Elbow, NO.1 |
| 85348E | Joint, Windshield Washer Elbow, NO.2 |
| 85348F | Joint, Windshield Washer Elbow, NO.3 |
| 85348G | Joint, Windshield Washer Hose, NO.2 |
| 85348M | Joint, Windshield Washer Hose, NO.3 |
| 85348N | Joint, Windshield Washer Hose, NO.4 |
| 85348P | Joint, Windshield Washer Hose, NO.1 |
| 85349 | Joint, Windshield Washer Hose, NO.1 |
| 85349A | Joint, Windshield Washer Hose, NO.2 |
| 85349B | Joint, Windshield Washer Hose, NO.3 |
| 85349C | Joint, Windshield Washer Elbow, NO.4 |
| 85349D | Joint, Windshield Washer Hose, NO.4 |
| 85349E | Joint, Windshield Washer Hose, NO.5 |
| 85350F | Joint, Windshield Washer Elbow, NO.5 |
| 85350G | Joint, Windshield Washer Elbow, NO.6 |
| 85350H | Joint, Windshield Washer Elbow, NO.7 |
| 85350J | Joint, Windshield Washer Elbow, NO.8 |
| 85350K | Joint, Windshield Washer Elbow, NO.9 |
| 85350L | Joint, Windshield Washer Elbow, NO.10 |
| 85350M | Joint, Windshield Washer Elbow, NO.11 |
| 85355 | Valve, Windshield Washer Hose |
| 85361A | Bracket, Windshield Washer, NO.1 |
| 85361B | Bracket, Windshield Washer, NO.2 |
| 85369 | Clamp |
| 85370 | Hose Assy, Windshield Washer |
| 85371T | Hose, Windshield Washer (FROM JOINT TO JOINT) |
| 85371X | Hose, Windshield Washer(FROM JOINT TO TOINT) |
| 85372 | Hose, Windshield Washer (FROM JOINT TO JOINT), NO.1 |
| 85372B | Hose, Windshield Washer (FROM JOINT TO JOINT), NO.2 |
| 85372H | Hose, Windshield Washer (FROM JOINT TO JOINT), NO.3 |
| 85372J | Hose, Windshield Washer (FROM JOINT TO JOINT), NO.4 |
| 85372K | Hose, Windshield Washer (FROM JOINT TO JOINT), NO.5 |
| 85372L | Hose, Windshield Washer (FROM JOINT TO JOINT), NO.6 |
| 85372M | Hose, Windshield Washer (FROM JOINT TO JOINT), NO.7 |
| 85372Y | Hose, Windshield Washer (FROM JOINT TO JOINT), NO.8 |
| 85373K | Hose, Windshield Washer (FROM JOINT TO JOINT), NO.9 |
| 85373L | Grommet, Washer |
| 85373M | Hose, Windshield Washer (FROM JOINT TO JOINT), NO.10 |
| 85373N | Hose, Windshield Washer (FROM JOINT TO JOINT), NO.11 |
| 85373P | Hose, Windshield Washer (FROM JOINT TO JOINT), NO.12 |
| 85373Q | Hose, Windshield Washer (FROM JOINT TO JOINT), NO.13 |
| 85373T | Hose, Windshield Washer (FROM JOINT TO JOINT), NO.14 |
| 85373U | Hose, Windshield Washer (FROM JOINT TO JOINT), NO.15 |
| 85373V | Hose, Windshield Washer (FROM JOINT TO JOINT), NO.16 |
| 85373W | Hose, Windshield Washer (FROM JOINT TO JOINT), NO.17 |
| 85373Z | Hose, Windshield Washer (FROM JOINT TO JOINT), NO.18 |
| 85374A | Protector, Washer Hose |
| 85374L | Hose, Windshield Washer (FROM JOINT TO JOINT), NO.19 |
| 85374M | Hose, Windshield Washer (FROM JOINT TO JOINT), NO.20 |
| 85374N | Hose, Windshield Washer (FROM JOINT TO JOINT), NO.21 |
| 85375B | Hose, Windshield Washer (OIL REMOVING NO.1) |
| 85375C | Hose, Windshield Washer (OIL REMOVING NO.2) |
| 85389B | Protector, Windshield Washer |
| 85389E | Protector, Windshield Washer, NO.2 |
| 85397 | Switch Assy,Level Warning |
| 867FAB | Filter, Cleaner Hose |
| 867FD | Joint, Lidar Cleaner Hose, Front NO.4 |
| 867FDA | Joint, Lidar Cleaner Hose, Front NO.6 |
| 881D5 | Nozzle, Lidar Cleaner, Front |
| 881D6 | Hose Sub-assy, Lidar Cleaner, Front NO.1 |
| 881D6A | Hose Sub-assy, Lidar Cleaner, Front NO.2 |
| 881D6B | Hose, Lidar Cleaner, Front NO.1 |
| 881D6C | Hose, Lidar Cleaner, Front NO.2 |
| 881D6D | Hose, Lidar Cleaner, Front NO.3 |
| 881D6E | Hose, Lidar Cleaner, Front NO.4 |
| 881D6F | Hose, Lidar Cleaner, Front NO.5 |
| 881D6G | Joint, Lidar Cleaner Hose, Front NO.1 |
| 881D6H | Joint, Lidar Cleaner Hose, Front NO.2 |
| 881D6J | Joint, Lidar Cleaner Hose, Front NO.3 |
| 881D6K | Joint, Lidar Cleaner Hose, Front NO.5 |
| 881D6L | Joint, Lidar Cleaner Hose, Front NO.7 |
| 881D6M | Hose, Lidar Cleaner, Front NO.7 |
| 881D7 | Cover, Lidar Cleaner, Front |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
