Toyota Lexus LS600HL
2012-09 → 2017-08 · chassis UVF46 · catalogue 432420 · United States
Supported model
Data version 2018-03

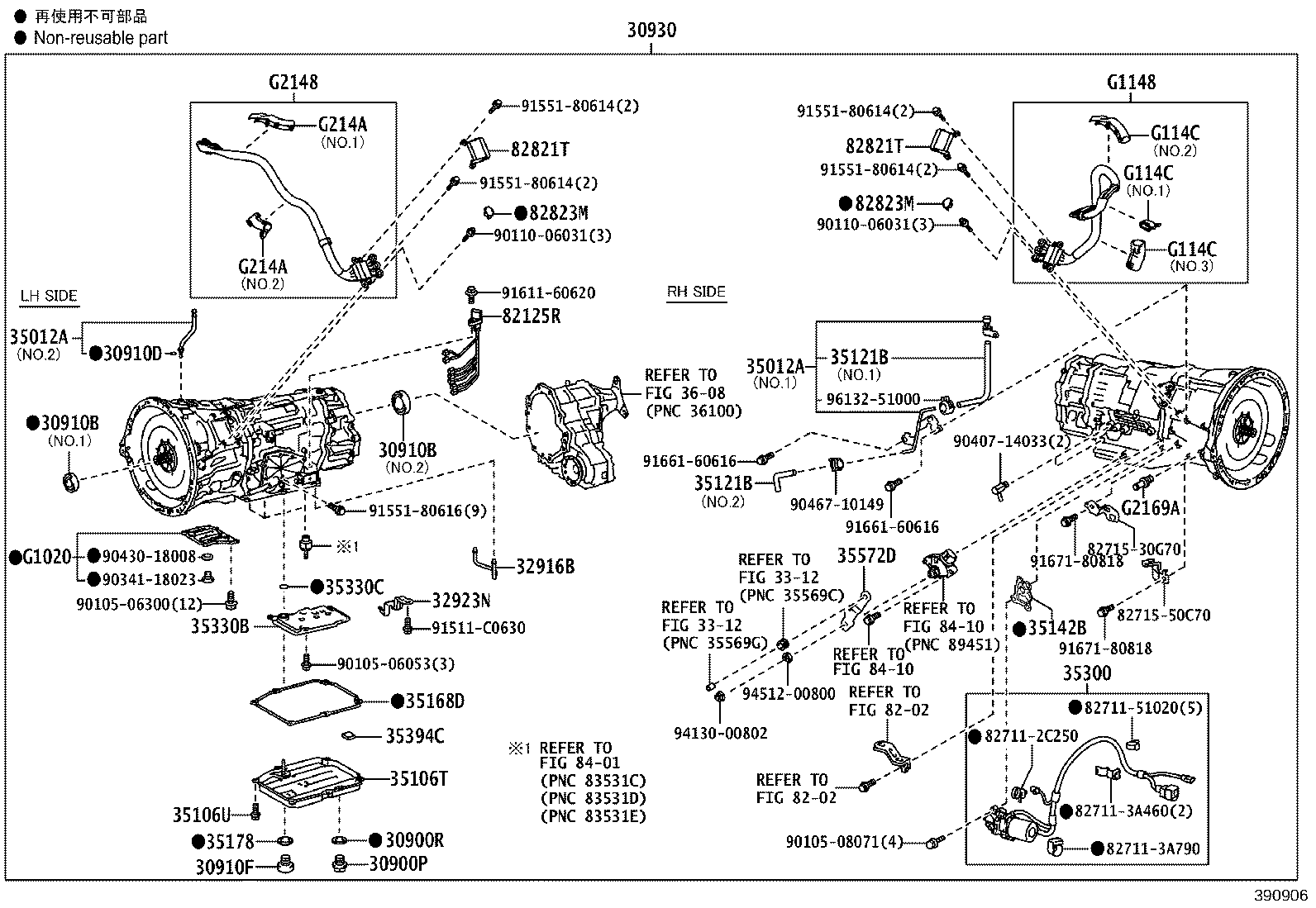

Transaxle Assy(HEV OR BEV OR FCEV)
38 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 30900P | Plug, Drain(HEV) |
| 30900R | Gasket, Drain Plug(HEV) |
| 30910B | Seal, Type T Oil(FOR HYBRID VEHICLE TRANSMISSION ASSY) |
| 30910D | Ring, O(FOR BREATHER PLUG) |
| 30910F | Plug(FOR HYBRID VEHICLE TRANSMISSION OIL PAN) |
| 30930 | Transmission Assy, Hybrid Vehicle W/Transfer & Cable |
| 31290 | Cover Assy, Transmission Input Damper |
| 31406B | Bracket Sub-assy, Flexible Hose |
| 32916B | Tube, Transmission Oil Cooler |
| 32923N | Clamp, Oil Cooler Tube |
| 35012A | Hose Sub-assy, Transmission Breather |
| 35106T | Pan Sub-assy, Transmission Oil |
| 35106U | Bolt (FOR TRANSMISSION OIL PAN) |
| 35121B | Hose, Transmission Breather |
| 35142B | Gasket, Transmission Case(HEV) |
| 35168D | Gasket, Transmission Oil Pan |
| 35178 | Gasket, Transmission Drain Plug |
| 35198H | Bracket, Wire Harness Clamp, NO.2 |
| 35300 | Pump Assy, Oil W/Motor |
| 35330B | Strainer Assy, Oil |
| 35330C | Ring, O (FOR OIL STRAINER) |
| 35394C | Magnet, Oil Cleaner |
| 35572D | Lever, Transmission Control Shaft |
| 82125R | Wire, Transmission |
| 82821T | Cover, Connector |
| 82823M | Cap, Terminal |
| G1020 | Cover Assy, Motor Water Jacket, NO.1 |
| G113A | Cover, Motor Cable, RH |
| G1148 | Cable, Motor |
| G114C | Protector, Motor Cable |
| G1240 | Bracket Assy, Inverter Motor Cable |
| G1241 | Bracket, Inverter Motor Cable Clamp |
| G1242 | Bracket, Engine Motor Cable Clamp |
| G1242B | Bracket, Engine Motor Cable Clamp |
| G1243 | Bracket, Transmission Motor Cable Clamp |
| G2148 | Cable, Generator |
| G214A | Protector, Generator Cable |
| G2169A | Union, Generator Waterjacket |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
