Toyota Lexus LC500/500H
2023-05 → present · chassis GWZ100,URZ100 · catalogue 433420 · United States
Supported model
Data version 2023-05
Cylinder Block
34 part groups · 4 illustrations

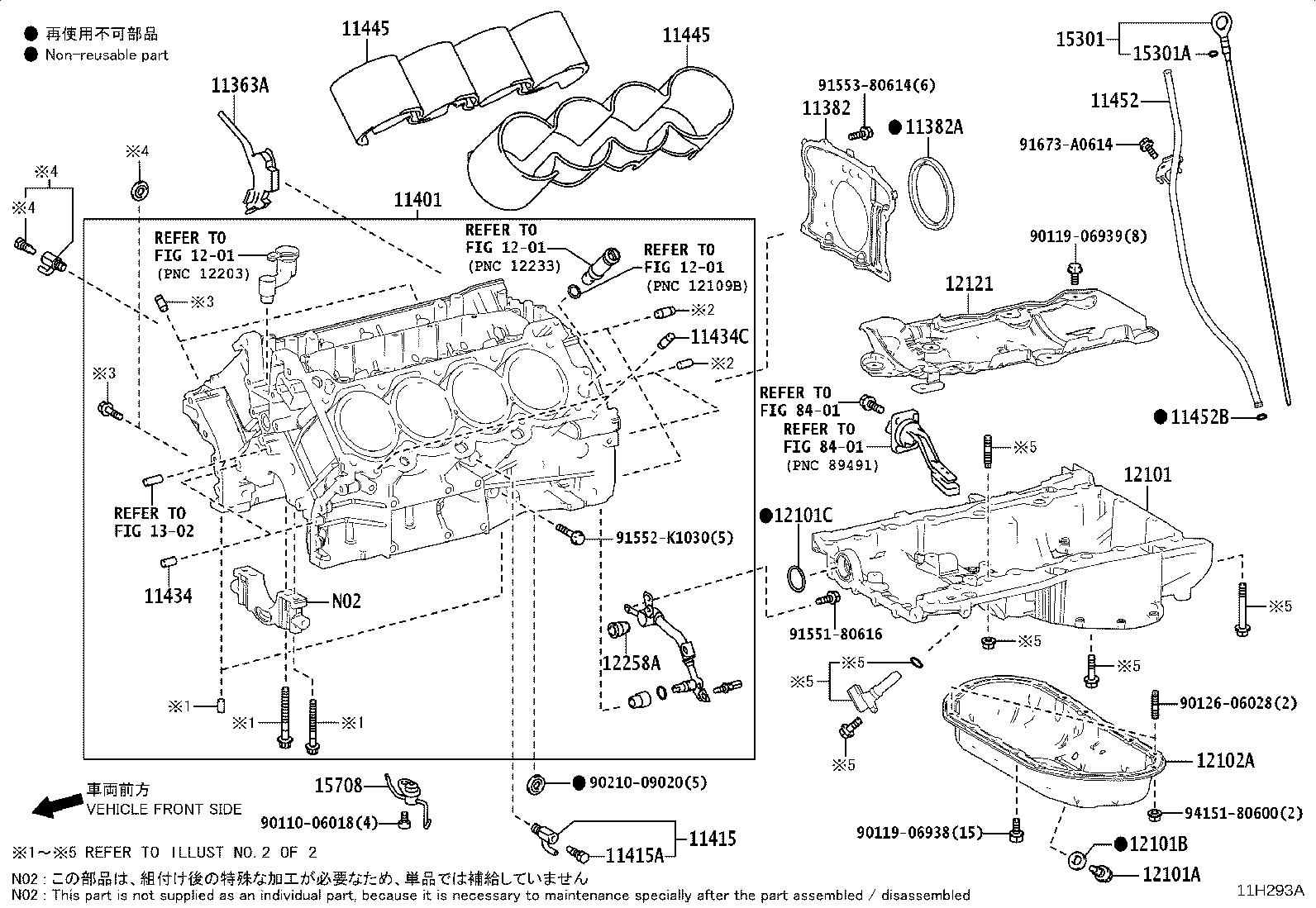

Part groups

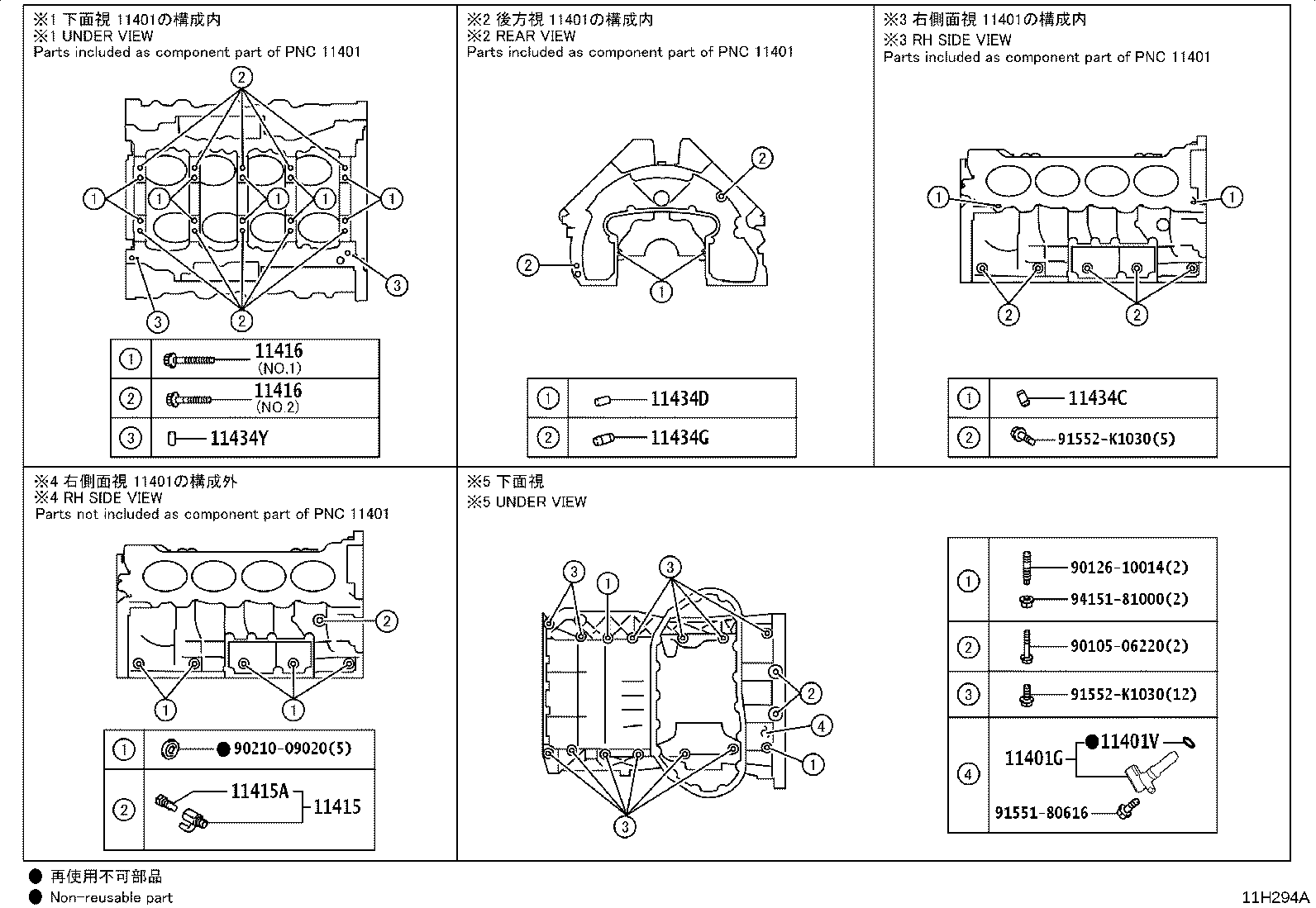

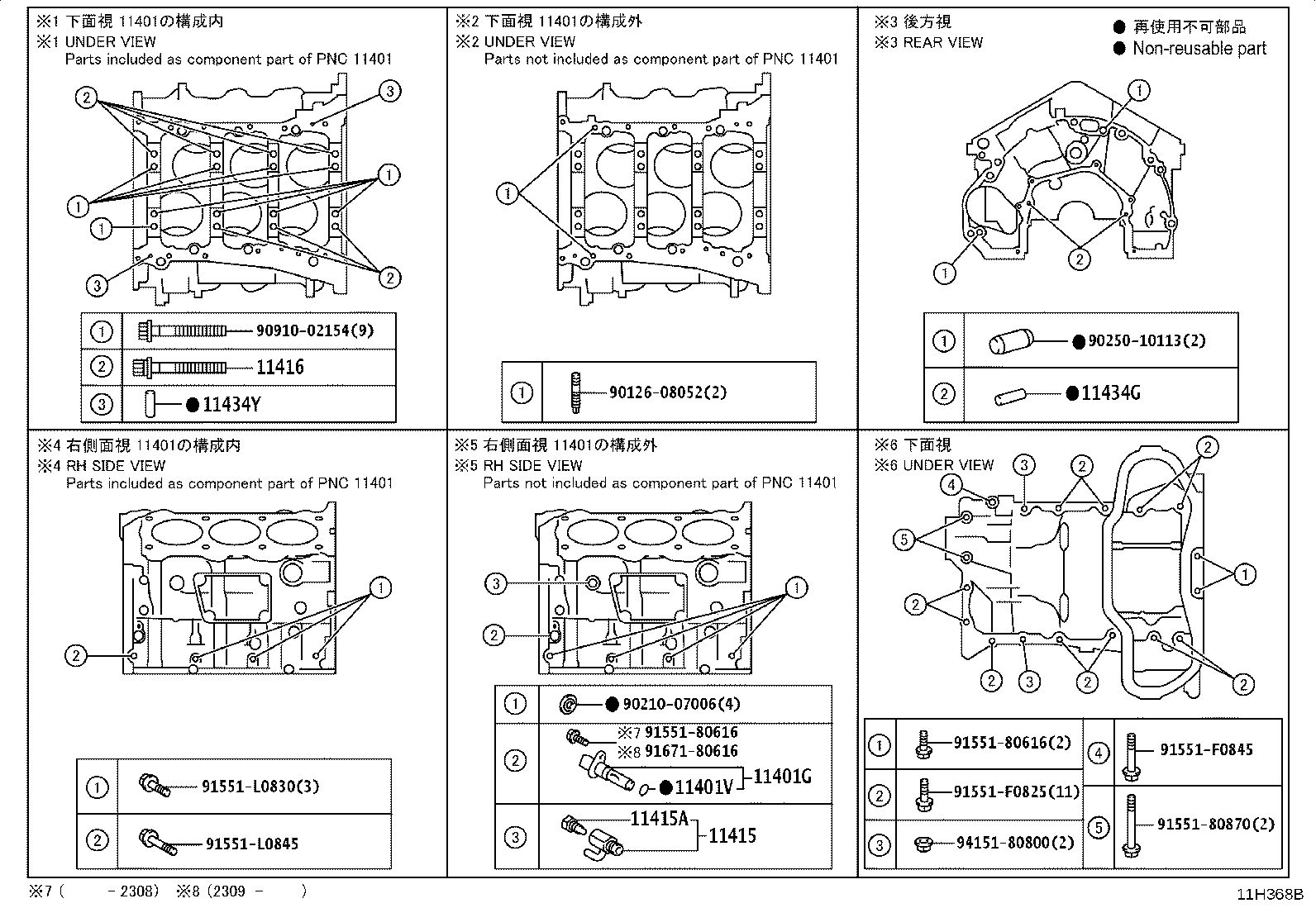

| PNC | Description |
|---|---|
| 11363A | Cover, Flywheel Housing Side |
| 11382 | Retainer, Engine Oil Seal, Rear |
| 11382A | Seal, Oil(FOR OIL SEAL RETAINER) |
| 11401 | Block Sub-assy, Cylinder |
| 11401G | Sensor, Crank Position |
| 11401V | O-ring, Crank Position Sensor |
| 11415 | Cock Sub-assy, Water Drain(FOR CYLINDER BLOCK) |
| 11415A | Plug, Water Drain Cock(FOR CYLINDER BLOCK) |
| 11416 | Bolt(FOR CRANKSHAFT BEARING CAP SET) |
| 11434 | Pin, Straight(FOR TIMING CHAIN COVER) |
| 11434A | Pin, Straight(FOR TIMING GEAR COVER SET) |
| 11434C | Pin, Straight (FOR CYLINDER HEAD SET) |
| 11434D | Pin, Straight(FOR ENGINE REAR OIL SEAL) |
| 11434G | Pin, Straight(FOR END PLATE) |
| 11434Y | Pin, Straight(FOR OIL PAN) |
| 11445 | Spacer, Cylinder Block Water Jacket |
| 11446 | Spacer, Cylinder Block Water Jacket, LH |
| 11452 | Guide, Oil Level Gage |
| 11452B | Ring, O(FOR OIL LEVEL GAGE GUIDE) |
| 12101 | Pan Sub-assy, Oil |
| 12101A | Plug(FOR OIL PAN DRAIN) |
| 12101B | Gasket(FOR OIL PAN DRAIN PLUG) |
| 12101C | Ring, O(FOR OIL PAN) |
| 12102A | Pan Sub-assy, Oil, NO.2 |
| 12121 | Plate, Oil Pan Baffle, NO.1 |
| 12142 | Guide, Oil Level Gage, NO.2 |
| 12142A | Ring, O(FOR OIL LEVEL GAGE GUIDE, NO.2) |
| 12151 | Gasket, Oil Pan |
| 12258A | Gasket, Oil Return Pipe |
| 15301 | Gage Sub-assy, Oil Level |
| 15301A | Ring, O(FOR OIL LEVEL GAGE) |
| 15367 | Bracket, Oil Level Sensor |
| 15708 | Nozzle Sub-assy, Oil, NO.1 |
| 28193 | Insulator, Starter Hole |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
