Toyota Lexus LC500/500H
2023-05 → present · chassis GWZ100,URZ100 · catalogue 433420 · United States
Supported model
Data version 2023-05
Oil Cooler & Tube (ATM)

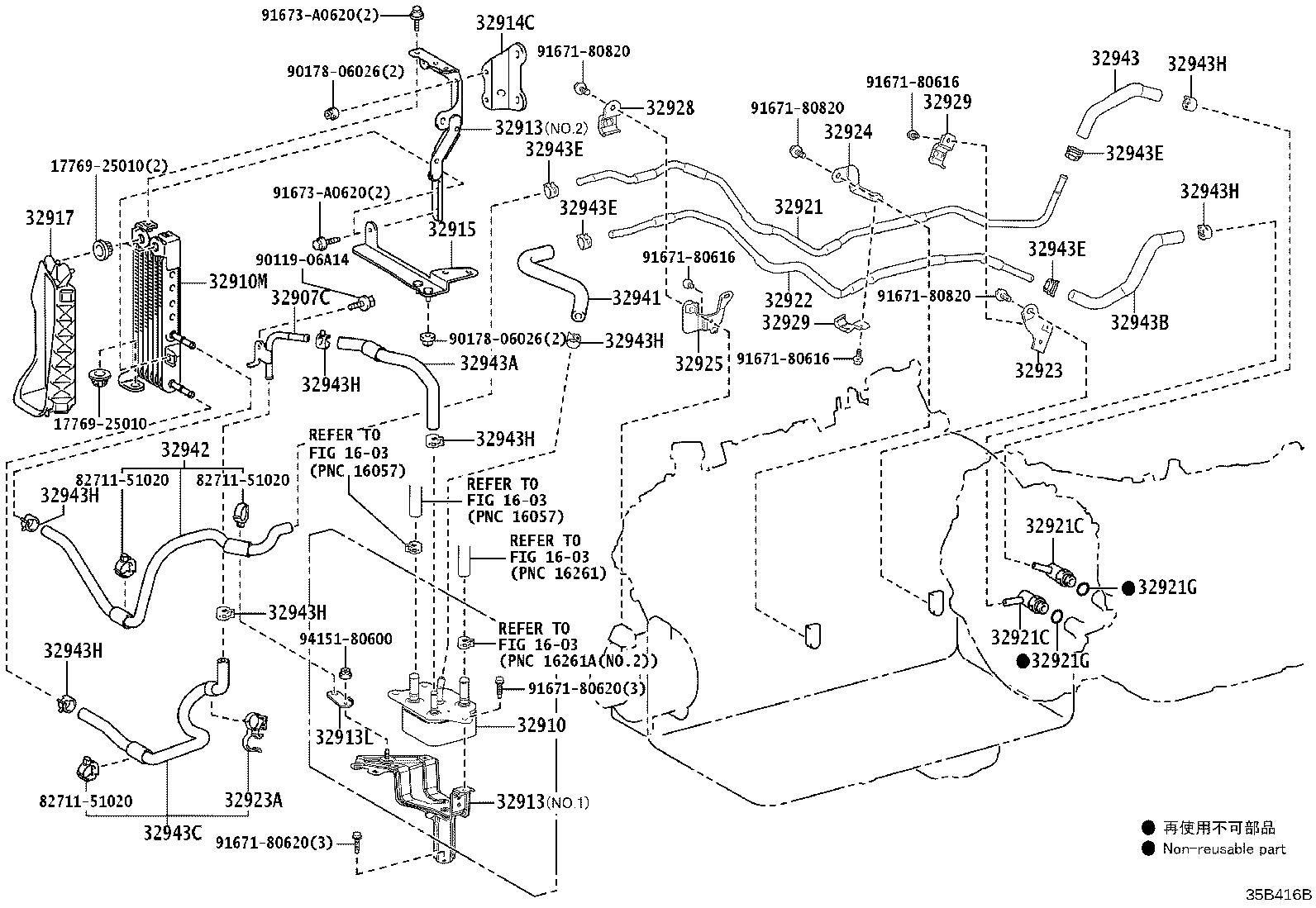

27 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 32907C | Tube Sub-assy, Oil Cooler W/O Hose, NO.1 |
| 32910 | Cooler Assy, Oil |
| 32910M | Cooler Assy, Oil, NO.2 |
| 32913 | Bracket, Oil Cooler |
| 32913L | Bracket, Transmission Oil Cooler, NO.2 |
| 32914C | Bracket, Transmission Oil Cooler, Upper |
| 32915 | Bracket, Transmission Oil Cooler, Lwr |
| 32917 | Duct, Transmission Oil Cooler Air |
| 32921 | Tube, Oil Cooler Inlet, NO.1 |
| 32921C | Union(FOR OIL COOLER TUBE) |
| 32921G | Ring, O(FOR OIL COOLER TUBE UNION) |
| 32922 | Tube, Oil Cooler Outlet, NO.1 |
| 32923 | Clamp, Automatic Transmission Oil Cooler Tube |
| 32923A | Clamp, Automatic Transmission Oil Cooler Tube |
| 32924 | Clamp, Oil Cooler Tube, NO.2 |
| 32925 | Clamp, Oil Cooler Tube, NO.3 |
| 32928 | Clamp, Flexible Hose, NO.1 |
| 32929 | Clamp, Flexible Hose, NO.2 |
| 32941 | Hose, Oil Cooler Inlet, NO.1 |
| 32942 | Hose, Oil Cooler Outlet, NO.1 |
| 32943 | Hose, Transmission Oil Cooler, NO.1 |
| 32943A | Hose, Transmission Oil Cooler, NO.2 |
| 32943B | Hose, Transmission Oil Cooler |
| 32943C | Hose, Transmission Oil Cooler, NO.3 |
| 32943D | Hose, Transmission Oil Cooler, NO.4 |
| 32943E | Clip, NO.3(FOR OIL COOLER HOSE) |
| 32943H | Clip, NO.4(FOR OIL COOLER HOSE) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
