Toyota Lexus Lfa
2010-12 → 2012-12 · chassis LFA10 · catalogue 481410 · United States
Supported model
Data version 2013-07

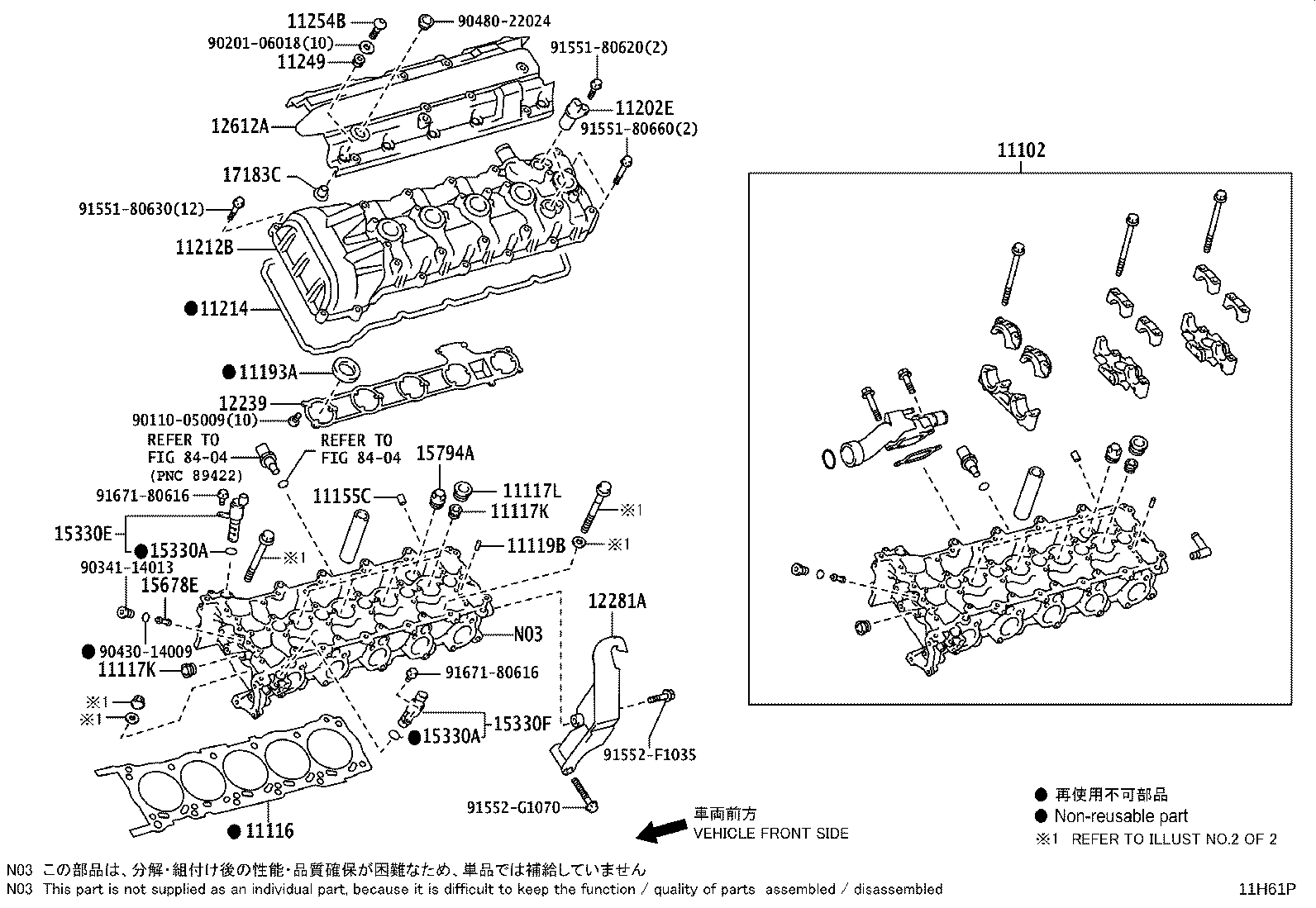

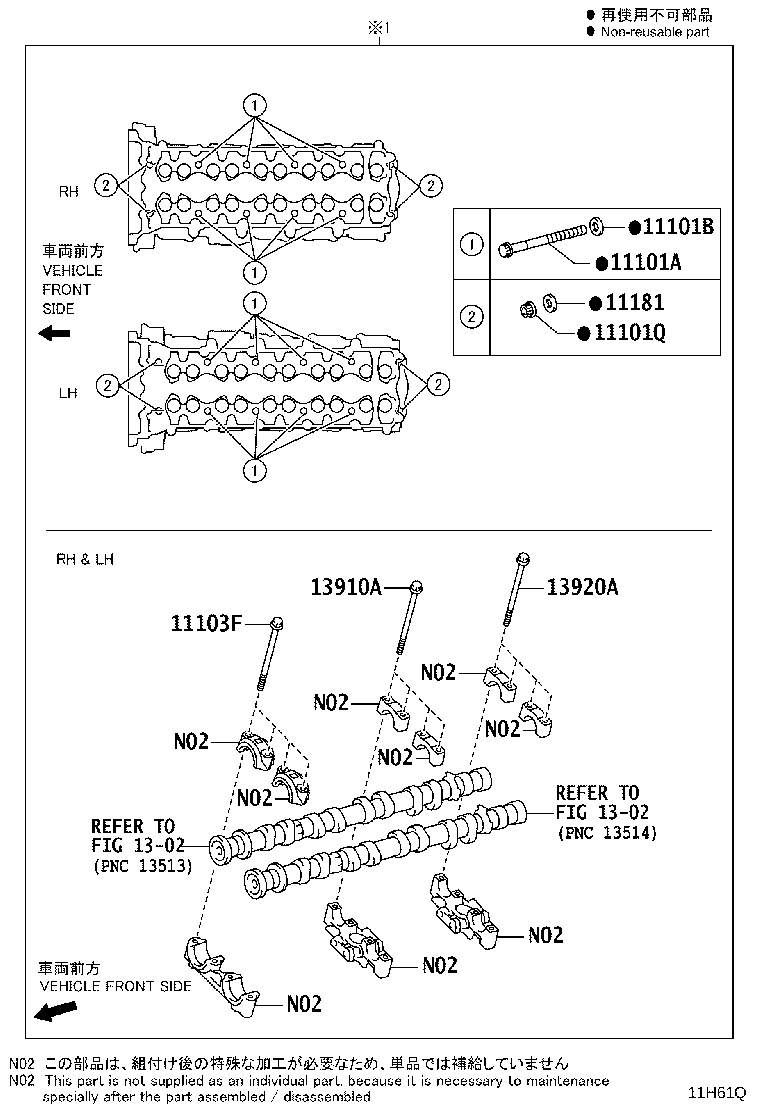

Cylinder Head
46 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 11101 | Head Sub-assy, Cylinder |
| 11101A | Bolt(FOR CYLINDER HEAD SET) |
| 11101B | Washer, Plate(FOR CYLINDER HEAD SET) |
| 11101Q | Nut(FOR CYLINDER HEAD SET) |
| 11102 | Head, Cylinder, LH |
| 11103F | Bolt(FOR CAMSHAFT HOUSING SET) |
| 11115 | Gasket, Cylinder Head |
| 11115A | Pin, Ring |
| 11116 | Gasket, Cylinder Head, NO.2 |
| 11117E | Plug, W/Head Straight Screw, NO.1 |
| 11117F | Plug, W/Head Straight Screw, NO.2 |
| 11117K | Plug, W/Head Straight Screw, LH NO.1 |
| 11117L | Plug, W/Head Straight Screw, LH NO.2 |
| 11119A | Pin, Straight, NO.1 |
| 11119B | Pin, Straight, NO.2 |
| 11155B | Pin, Ring |
| 11155C | Pin, Ring NO.2 |
| 11181 | Plate, Cylinder Head, Rear |
| 11193 | Gasket, Spark Plug Tube |
| 11193A | Gasket, Spark Plug Tube, LH |
| 11201K | Sensor, Cam Position, RH |
| 11202E | Sensor, Cam Position, LH |
| 11211 | Cover, Cylinder Head, RH |
| 11212B | Cover, Cylinder Head, LH |
| 11213 | Gasket, Cylinder Head Cover |
| 11214 | Gasket, Cylinder Head Cover, NO.2 |
| 11249 | Grommet, Cylinder Head Cover |
| 11254B | Bolt, V-bank Cover |
| 12238A | Plate, Ventilation Baffle |
| 12239 | Plate, Ventilation Baffle, NO.2 |
| 12281A | Hanger, Engine, NO.1 |
| 12282D | Hanger, Engine, NO.2 |
| 12611 | Cover, Engine, NO.1 |
| 12612A | Cover, Engine, NO.2 |
| 13910A | Bolt(FOR VALVE ROCKER HOUSING NO.1) |
| 13920A | Bolt(FOR VALVE ROCKER HOUSING NO.2) |
| 15330A | Ring, O(FOR CAM TIMING OIL CONTROL VALVE) |
| 15330C | Valve Assy, Cam Timing Oil Control, Intake RH |
| 15330D | Valve Assy, Cam Timing Oil Control, Exhaust RH |
| 15330E | Valve Assy, Cam Timing Oil Control, Intake LH |
| 15330F | Valve Assy, Cam Timing Oil Control, Exhaust LH |
| 15678D | Filter, Oil Control Valve, RH |
| 15678E | Filter, Oil Control Valve, LH |
| 15794 | Nozzle, Cylinder Head Oil |
| 15794A | Nozzle, Cylinder Head Oil, LH |
| 17183C | Collar, Engine Cover |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
