Toyota Lexus Lfa
2010-12 → 2012-12 · chassis LFA10 · catalogue 481410 · United States
Supported model
Data version 2013-07

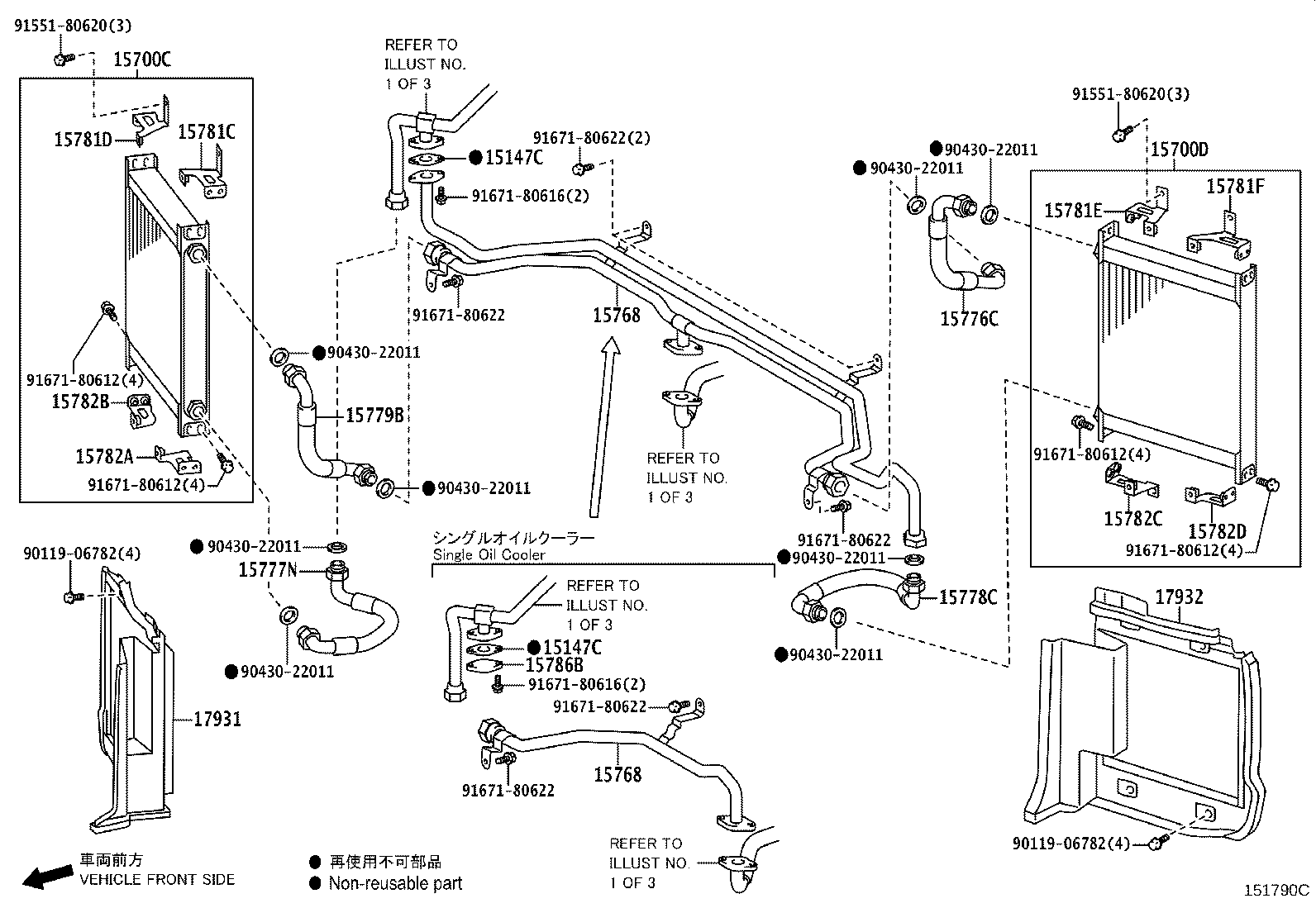

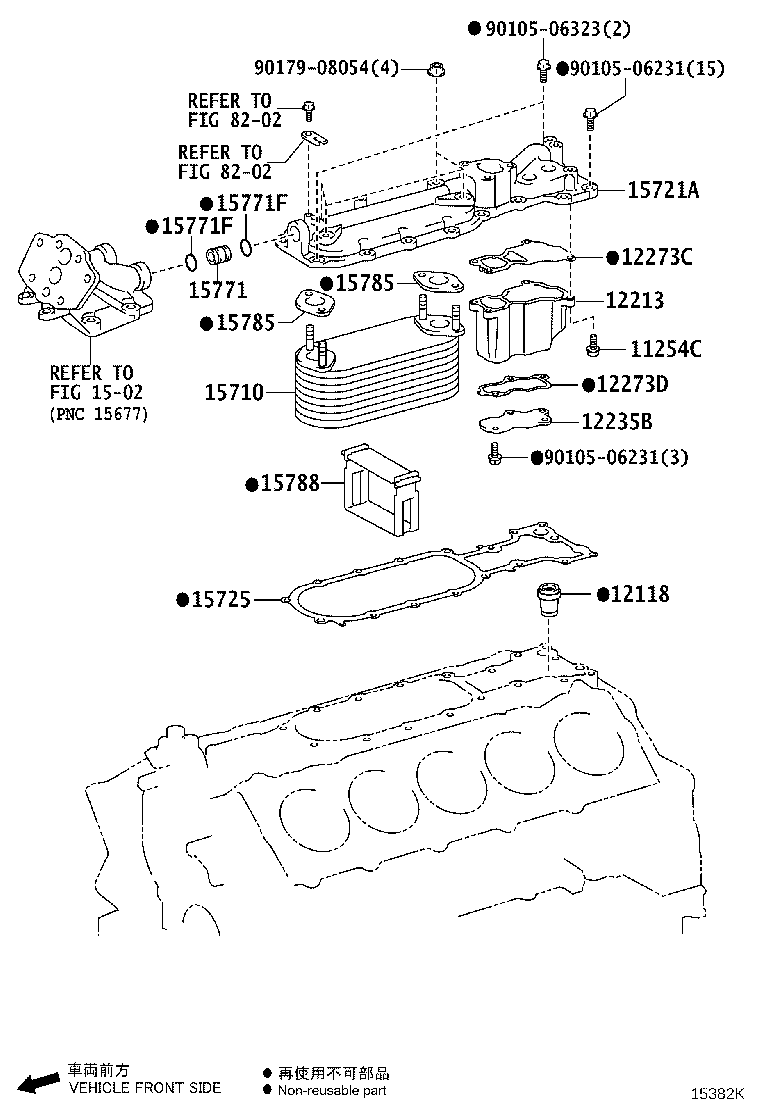

Engine Oil Cooler
48 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 11254C | Bolt, V-bank Cover |
| 12118 | Plug, Drain |
| 12180D | Cap Assy, Oil Filler |
| 12213 | Case, Ventlation, NO.3 |
| 12235B | Cap, Ventilation |
| 12270F | Separator Assy, Oil |
| 12273C | Gasket, Oil Separator |
| 12273D | Gasket, Oil Separator |
| 15147A | Gasket, Oil Strainer |
| 15147B | Gasket, Oil Strainer NO.2 |
| 15147C | Gasket, Oil Strainer NO.3 |
| 15147D | Gasket, Oil Strainer |
| 15301D | Gage Sub-assy, Oil Level |
| 15381B | Plug(FOR OIL TANK DRAIN) |
| 15381C | Gasket(FOR OIL TANK DRAIN PLUG) |
| 15387B | Bracket, Oil Tank |
| 15395 | Hose, Oil Tank |
| 15700C | Cooler Assy, Oil W/Bracket, RH |
| 15700D | Cooler Assy, Oil W/Bracket, LH |
| 15707G | Pipe Sub-assy, Oil |
| 15710 | Cooler Assy, Oil |
| 15721A | Cover, Oil Cooler |
| 15725 | Gasket, Oil Cooler Cover |
| 15767 | Pipe, Oil Cooler |
| 15767F | Gasket(FOR OIL COOLER PIPE) |
| 15768 | Pipe, Oil Cooler, NO.1 |
| 15769A | Pipe, Oil Cooler, NO.2 |
| 15771 | Pipe, Oil, NO.1 |
| 15771F | Ring, O |
| 15771R | Pipe, Oil, NO.1 |
| 15776C | Hose, Oil Cooler, NO.5 |
| 15777N | Hose, Oil Cooler NO.1 |
| 15778C | Hose, Oil Cooler, NO.2 |
| 15779B | Hose, Oil Cooler, NO.3 |
| 15781C | Bracket, Oil Cooler, RH NO.1 |
| 15781D | Bracket, Oil Cooler, RH NO.2 |
| 15781E | Bracket, Oil Cooler, LH NO.1 |
| 15781F | Bracket, Oil Cooler, LH NO.2 |
| 15782A | Bracket, Oil Cooler, RH NO.3 |
| 15782B | Bracket, Oil Cooler, RH NO.4 |
| 15782C | Bracket, Oil Cooler, LH NO.3 |
| 15782D | Bracket, Oil Cooler, LH NO.4 |
| 15785 | Gasket, Oil Cooler |
| 15786B | Seal, Oil Pipe |
| 15788 | Spacer, Oil Cooler |
| 17931 | Shroud, Hot Air, NO.1 |
| 17932 | Shroud, Hot Air, NO.2 |
| 89491F | Sensor, Engine Oil Level |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
