Toyota Lexus RX Series(JPP)
2022-11 → present · chassis AALH1#,TALA10,TALH17 · catalogue 521460 · United States
Supported model
Data version 2022-10

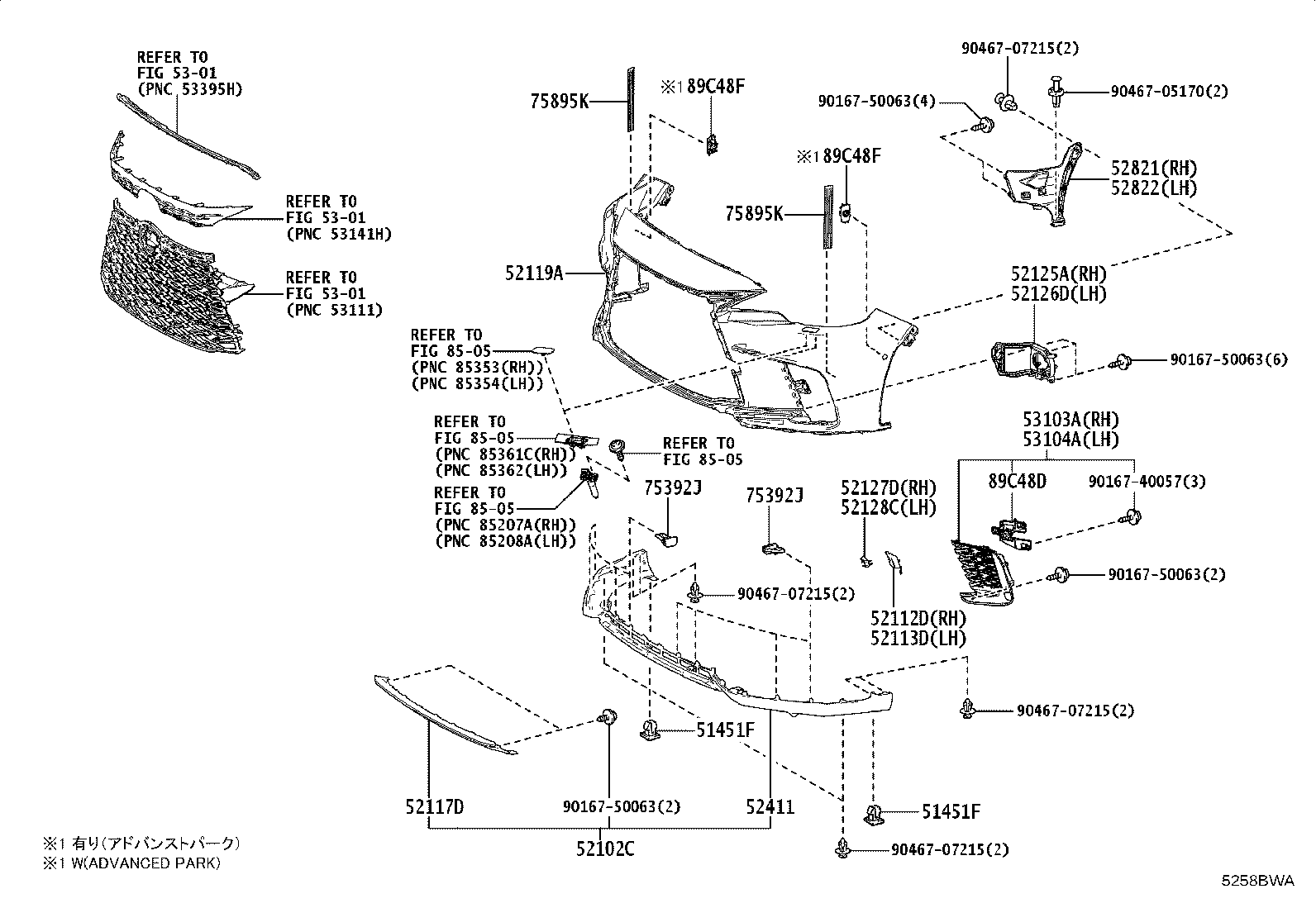

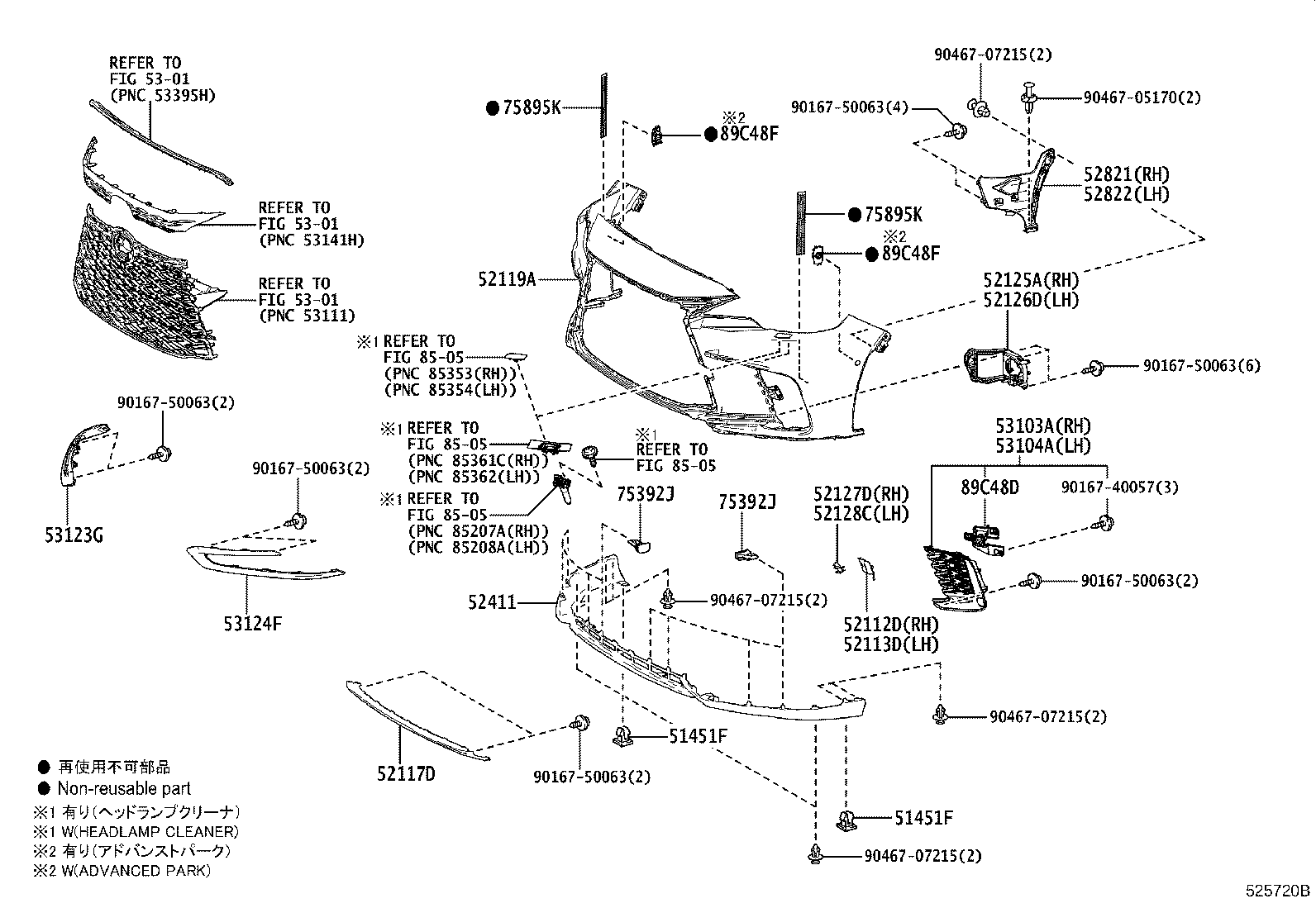

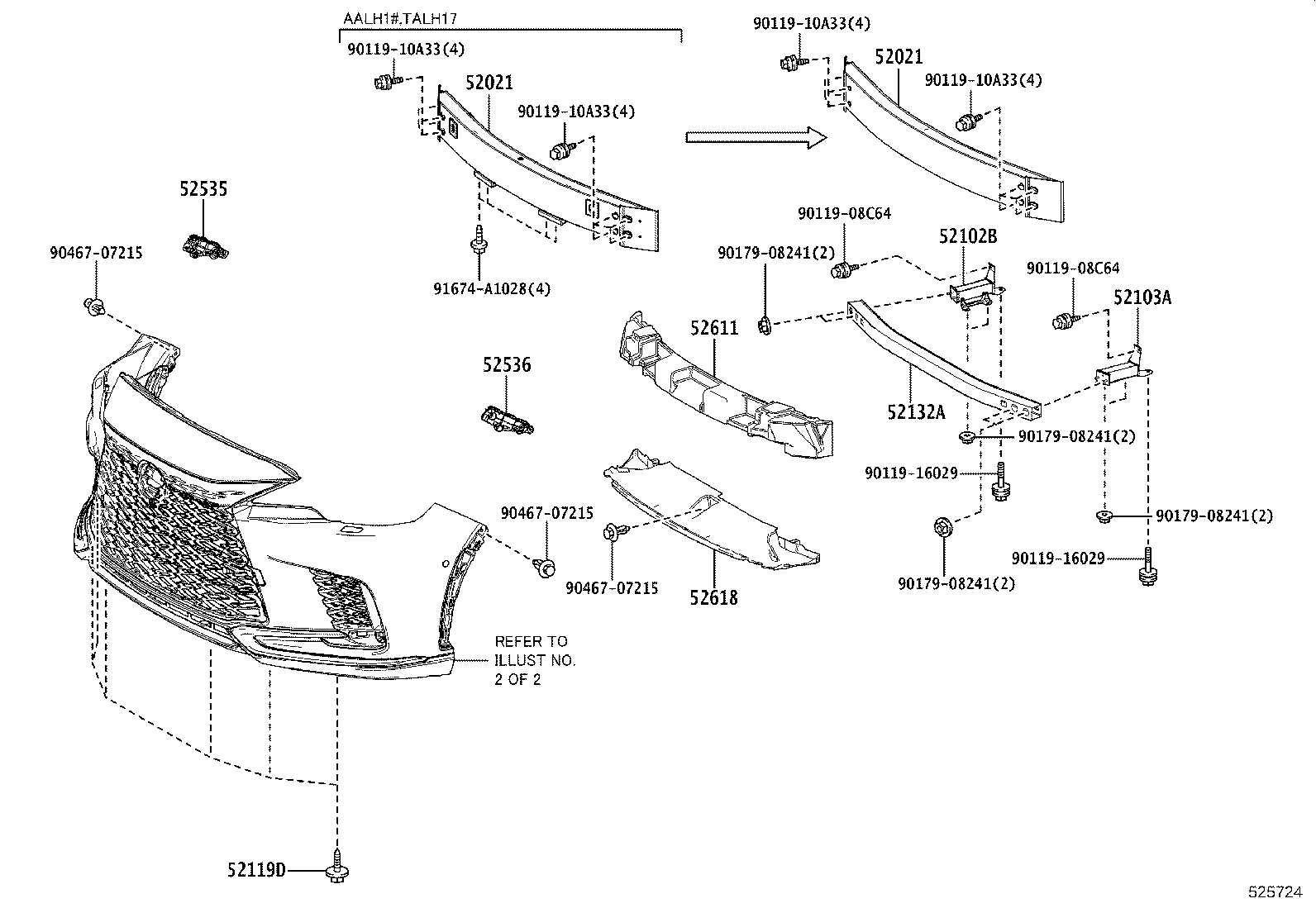

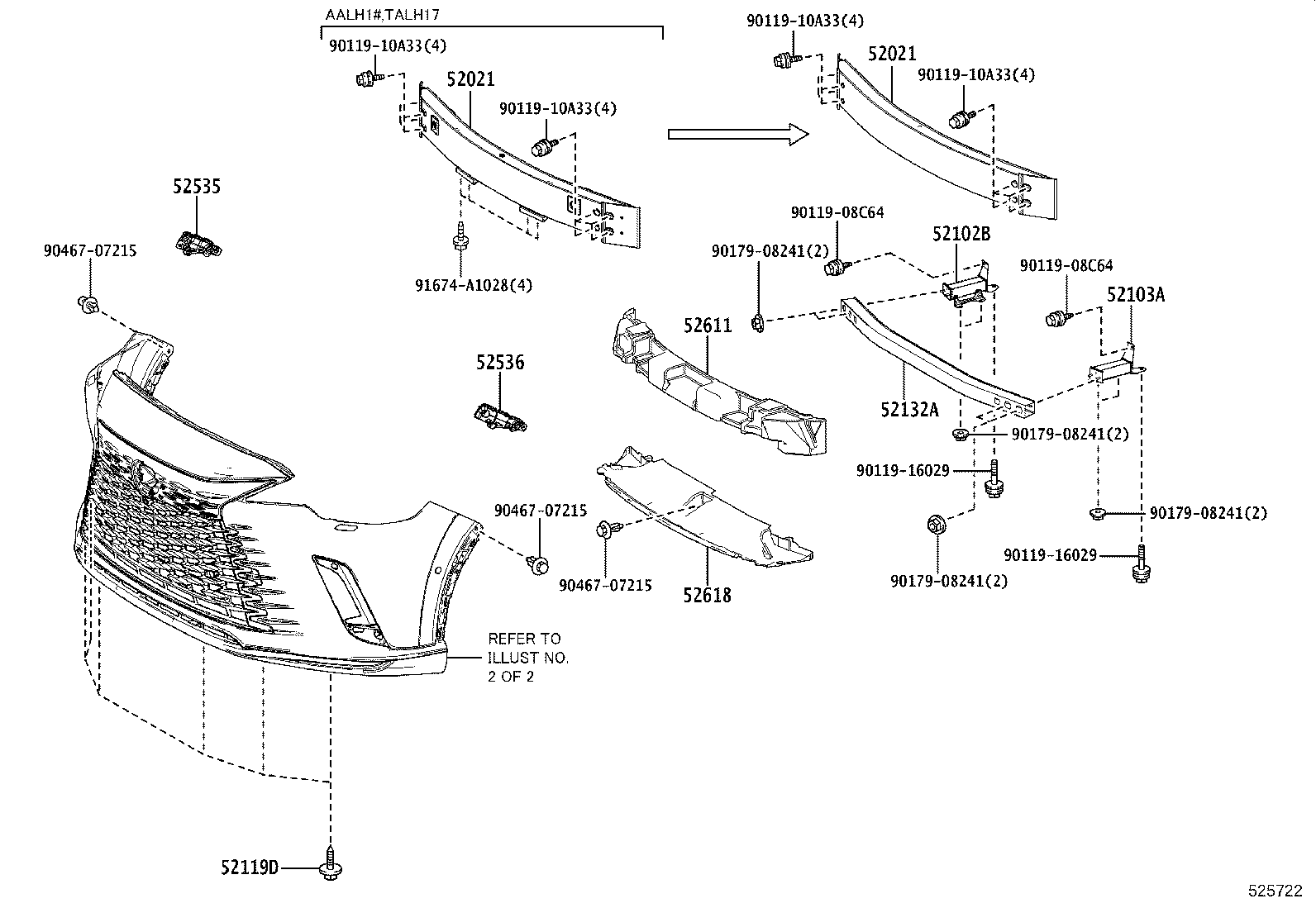

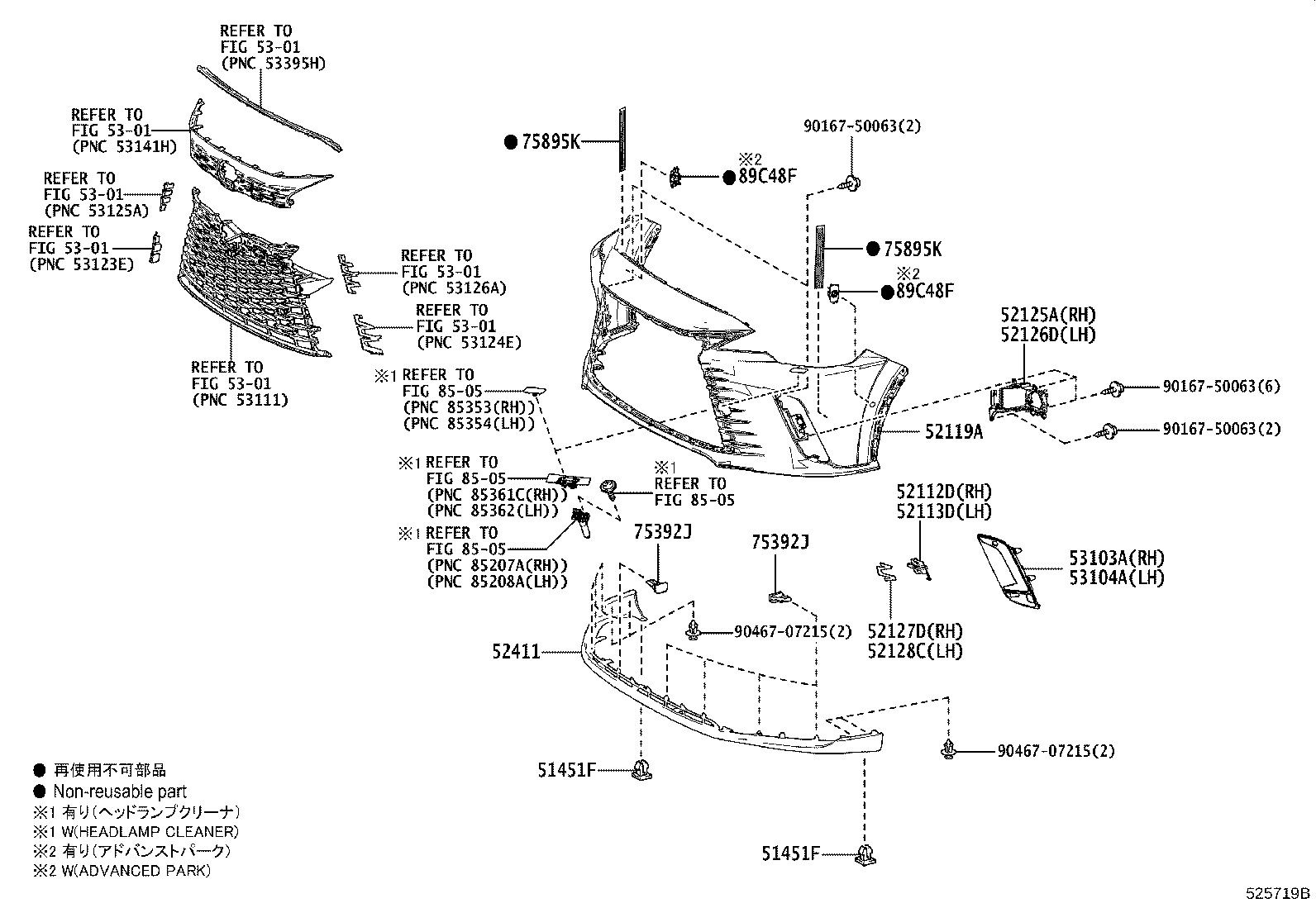

Front Bumper & Bumper Stay
30 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 51451F | Grommet, NO.1 |
| 52021 | Reinforcement Sub-assy, Front Bumper |
| 52102B | Extension Sub-assy, Front Bumper, RH |
| 52102C | Extension Sub-assy, Front Bumper |
| 52103A | Extension Sub-assy, Front Bumper, LH |
| 52112D | Extension, Front Bumper, RH |
| 52113D | Extension, Front Bumper, LH |
| 52117D | Support, Front Bumper Side, Lower |
| 52119A | Cover, Front Bumper |
| 52119D | Screw, NO.1 |
| 52125A | Bracket, Fog Lamp Mounting, RH |
| 52126D | Bracket, Fog Lamp Mounting, LH |
| 52127D | Cover, Front Bumper Hole, RH |
| 52128C | Cover, Front Bumper Hole, LH |
| 52132A | Reinforcement, Front Bumper, NO.2 |
| 52411 | Guard, Front Bumper |
| 52535 | Retainer, Front Bumper Side, RH |
| 52536 | Retainer, Front Bumper Side, LH |
| 52611 | Absorber, Front Bumper Energy |
| 52618 | Absorber, Front Bumper, Lower |
| 52821 | Duct, Air Intake, RH |
| 52822 | Duct, Air Intake, LH |
| 53103A | Grille Sub-assy, Radiator, Lower RH |
| 53104A | Grille Sub-assy, Radiator, Lower LH |
| 53123G | Moulding, Radiator Grille Side, RH |
| 53124F | Moulding, Radiator Grille Side, LH |
| 75392J | Retainer, Outside Moulding |
| 75895K | Tape, Moulding, NO.1 |
| 89C48D | Retainer, Ultrasonic Sensor, Front Corner |
| 89C48F | Retainer, Ultrasonic Sensor, Front Side |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
