Toyota Highlander (JPP)
2007-05 → 2014-02 · chassis ASU40,GSU4#,GVU48,MHU48 · catalogue 522420 · United States
Supported model
Data version 2014-08

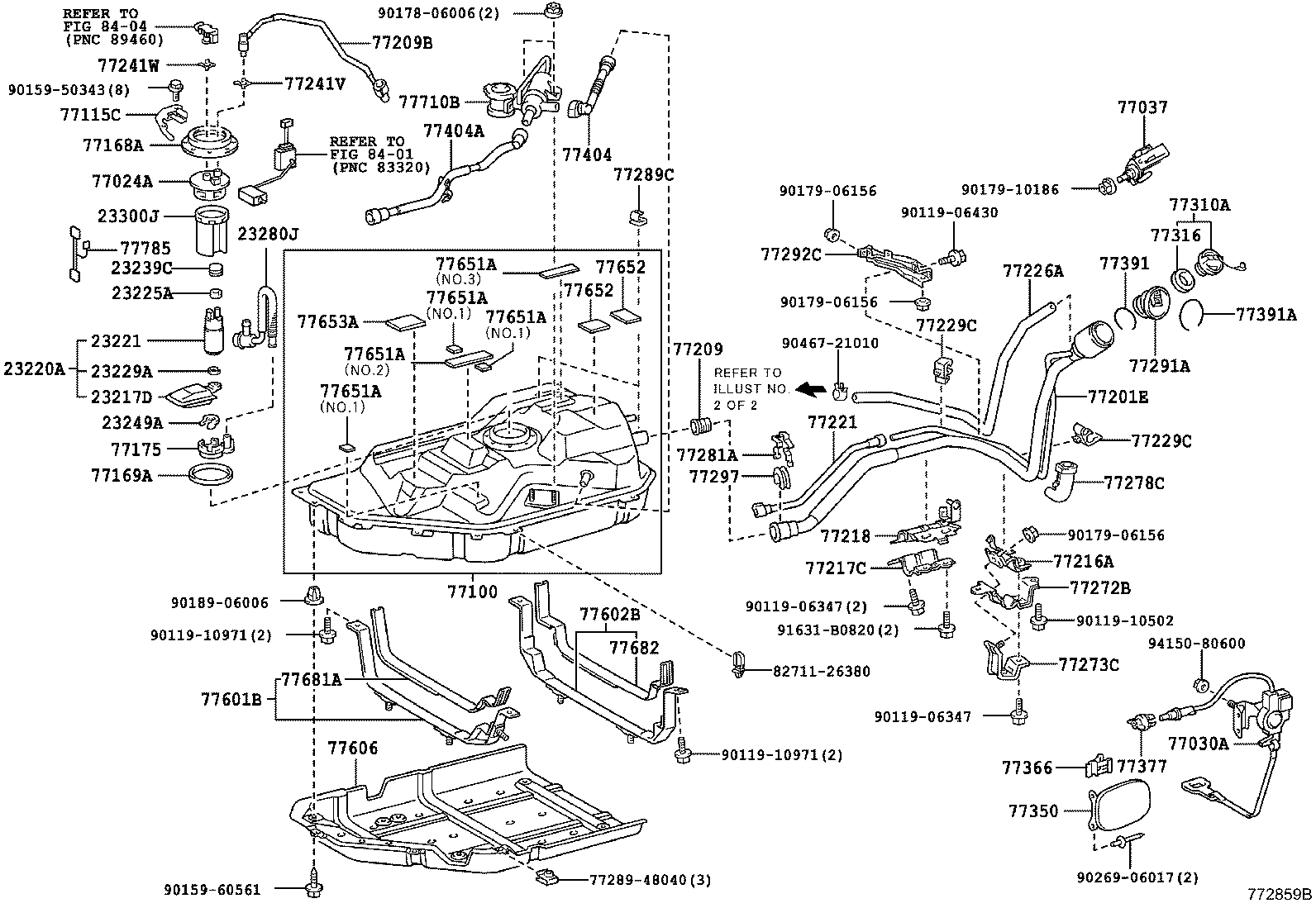

Dashed callouts are standard fasteners the factory draws but does not list
as separate parts — there is no part number behind them.
| Part number | Description | Fitment | Price | |
|---|---|---|---|---|
| 23217D — Filter, Fuel Pump | ||||
| 23217-20060 |
Filter, Fuel Pump
2007-08 → 2010-08
ended
|
3MZFE MHU48 | — | |
| 23217-31130 |
Filter, Fuel Pump
2010-08 → 2011-01
ended
|
2GRFXE GVU48 | — | |
| 23217-31131 |
Filter, Fuel Pump
2011-02 → —
|
2GRFXE GVU48 | — | |
| 23220A — Pump Assy, Fuel W/Filter | ||||
| 23220-31390 |
Pump Assy, Fuel W/Filter
2010-08 → —
|
2GRFXE GVU48 | — | |
| 23221 — Pump, Fuel | ||||
| 23220-28180 |
Pump, Fuel
2008-11 → 2010-07
ended
|
1ARFE ASU40 | — | |
| 23220-31180 |
Pump, Fuel
2007-05 → 2010-07
ended
|
2GRFE GSU4# | — | |
| 23221-20030 |
Pump, Fuel
2007-08 → 2010-08
ended
|
3MZFE MHU48 | — | |
| 23221-31370 |
Pump, Fuel
2010-08 → —
|
2GRFXE GVU48 | — | |
| 23225A — Spacer, Fuel Pump | ||||
| 23225-21020 |
Spacer, Fuel Pump
2008-11 → 2010-07
ended
|
1ARFE ASU40 | — | |
| 23225-21010 |
Spacer, Fuel Pump
2010-08 → —
|
2GRFXE GVU48 | — | |
| 23229A — Clip(FOR FUEL PUMP FILTER) | ||||
| 23229-16010 |
Clip(FOR FUEL PUMP FILTER)
2007-08 → 2010-08
ended
|
3MZFE MHU48 | — | |
| 23229-16010 |
Clip(FOR FUEL PUMP FILTER)
2010-08 → —
|
2GRFXE GVU48 | — | |
| 23239C — Seal, Fuel Pump Filter | ||||
| 23239-21010 |
Seal, Fuel Pump Filter
2010-08 → —
|
2GRFXE GVU48 | — | |
| 23249A — Rubber, Cushion(FOR FUEL PUMP) | ||||
| 23249-46180 |
Rubber, Cushion(FOR FUEL PUMP)
2007-08 → 2010-08
ended
|
3MZFE MHU48 | — | |
| 23249-46180 |
Rubber, Cushion(FOR FUEL PUMP)
2010-08 → —
|
2GRFXE GVU48 | — | |
| 23280J — Regulator Assy, Fuel Pressure | ||||
| 23020-20010 |
Regulator Assy, Fuel Pressure
2007-08 → 2010-08
ended
|
3MZFE MHU48 | — | |
| 23280-21010 |
Regulator Assy, Fuel Pressure
2007-05 → 2010-07
ended
|
1ARFE,2GRFE ASU40,GSU4# | — | |
| 23020-31010 |
Regulator Assy, Fuel Pressure
2010-08 → —
|
2GRFXE GVU48 | — | |
| 23300J — Filter Assy, Fuel | ||||
| 23300-21010 |
Filter Assy, Fuel
2007-08 → 2010-08
ended
|
3MZFE MHU48 | — | |
| 23300-21010 |
Filter Assy, Fuel
2010-08 → —
|
2GRFXE GVU48 | — | |
| 77024A — Plate Sub-assy, Fuel Suction | ||||
| 77024-48020 |
Plate Sub-assy, Fuel Suction
2007-08 → 2010-08
ended
|
MHU48 | — | |
| 77024-48040 |
Plate Sub-assy, Fuel Suction
2007-05 → 2010-08
ended
|
GSU4# | — | |
| 77024-48060 |
Plate Sub-assy, Fuel Suction
2008-11 → 2010-08
ended
|
ASU40 | — | |
| 77024-48020 |
Plate Sub-assy, Fuel Suction
2010-08 → —
|
GVU48 | — | |
| 77030A — Lock Assy, Fuel Lid W/Motor | ||||
| 77030-48040 |
Lock Assy, Fuel Lid W/Motor
2007-08 → 2010-08
ended
|
MHU48 | — | |
| 77030-48060 |
Lock Assy, Fuel Lid W/Motor
2010-08 → —
|
GVU48 | — | |
| 77037 — Lock Sub-assy, Fuel Filler Opening Lid | ||||
| 77037-33020 |
Lock Sub-assy, Fuel Filler Opening Lid
2007-08 → 2010-08
ended
|
MHU48 | — | |
| 77037-33020 |
Lock Sub-assy, Fuel Filler Opening Lid
2010-08 → —
|
GVU48 | — | |
| 77100 — Tank Assy, Fuel | ||||
| 77001-48130 |
Tank Assy, Fuel
2007-05 → 2010-08
ended
|
ASU40,GSU4# | — | |
| 77001-48150 |
Tank Assy, Fuel
2007-08 → 2009-01
ended
|
MHU48 | — | |
| 77001-48151 |
Tank Assy, Fuel
2009-02 → 2010-08
ended
|
MHU48 | — | |
| 77001-48151 |
Tank Assy, Fuel
2010-08 → —
|
GVU48 | — | |
| 77115C — Plate, Fuel Tank Side, NO.3 | ||||
| 77161-48020 |
Plate, Fuel Tank Side, NO.3
2007-08 → 2010-08
ended
|
MHU48 | — | |
| 77161-48020 |
Plate, Fuel Tank Side, NO.3
2010-08 → —
|
GVU48 | — | |
| 77168A — Plate, Fuel Tank Vent Tube Set | ||||
| 77168-52010 |
Plate, Fuel Tank Vent Tube Set
2007-08 → 2010-08
ended
|
MHU48 | — | |
| 77168-52010 |
Plate, Fuel Tank Vent Tube Set
2010-08 → —
|
GVU48 | — | |
| 77169A — Gasket, Fuel Suction Tube Set | ||||
| 77169-33030 |
Gasket, Fuel Suction Tube Set
2007-08 → 2010-08
ended
|
MHU48 | — | |
| 77169-48030 note |
Gasket, Fuel Suction Tube Set
2007-05 → 2010-07
ended
|
ASU40,GSU4# | — | |
| 77169-48040 note |
Gasket, Fuel Suction Tube Set
2007-05 → 2010-02
ended
|
ASU40,GSU4# | — | |
| 77169-48060 note |
Gasket, Fuel Suction Tube Set
2010-03 → 2010-07
ended
|
ASU40,GSU4# | — | |
| 77169-33030 |
Gasket, Fuel Suction Tube Set
2010-08 → —
|
GVU48 | — | |
| 77175 — Support, Fuel Suction, NO.2 | ||||
| 77175-30050 |
Support, Fuel Suction, NO.2
2007-08 → 2010-08
ended
|
MHU48 | — | |
| 77175-30050 |
Support, Fuel Suction, NO.2
2010-08 → —
|
GVU48 | — | |
| 77201E — Pipe Sub-assy, Fuel Tank Filler | ||||
| 77201-48210 |
Pipe Sub-assy, Fuel Tank Filler
2007-05 → 2010-08
ended
|
ASU40,GSU4# | — | |
| 77201-48230 |
Pipe Sub-assy, Fuel Tank Filler
2007-08 → 2010-08
ended
|
MHU48 | — | |
| 77201-48230 |
Pipe Sub-assy, Fuel Tank Filler
2010-08 → 2010-10
ended
|
GVU48 | — | |
| 77201-48231 |
Pipe Sub-assy, Fuel Tank Filler
2010-10 → —
|
GVU48 | — | |
| 77209 — Connector Sub-assy, Fuel Tube | ||||
| 77209-48050 |
Connector Sub-assy, Fuel Tube
2007-08 → 2010-08
ended
|
MHU48 | — | |
| 77209-48050 |
Connector Sub-assy, Fuel Tube
2010-08 → —
|
GVU48 | — | |
| 77209B — Tube Sub-assy, Fuel Pump | ||||
| 77209-48040 |
Tube Sub-assy, Fuel Pump
2007-08 → 2010-08
ended
|
MHU48 | — | |
| 77209-48060 |
Tube Sub-assy, Fuel Pump
2007-05 → 2010-08
ended
|
ASU40,GSU4# | — | |
| 77209-48100 |
Tube Sub-assy, Fuel Pump
2010-08 → —
|
GVU48 | — | |
| 77216A — Support, Fuel Tank Filler Pipe, NO.1 | ||||
| 77216-48030 |
Support, Fuel Tank Filler Pipe, NO.1
2007-05 → 2010-08
ended
|
ASU40,GSU4#,MHU48 | — | |
| 77216-48030 |
Support, Fuel Tank Filler Pipe, NO.1
2010-08 → —
|
GVU48 | — | |
| 77217C — Support, Fuel Tank Filler Pipe, NO.2 | ||||
| 77217-48050 |
Support, Fuel Tank Filler Pipe, NO.2
2007-05 → 2010-08
ended
|
ASU40,GSU4#,MHU48 | — | |
| 77217-48050 |
Support, Fuel Tank Filler Pipe, NO.2
2010-08 → —
|
GVU48 | — | |
| 77218 — Plate, Fuel Inlet Pipe Set | ||||
| 77218-48060 |
Plate, Fuel Inlet Pipe Set
2007-08 → 2010-08
ended
|
MHU48 | — | |
| 77218-48060 |
Plate, Fuel Inlet Pipe Set
2010-08 → —
|
GVU48 | — | |
| 77221 — Tube, Fuel Tank Breather, NO.1 | ||||
| 77203-48010 |
Tube, Fuel Tank Breather, NO.1
2007-08 → 2010-08
ended
|
MHU48 | — | |
| 77203-48010 |
Tube, Fuel Tank Breather, NO.1
2010-08 → —
|
GVU48 | — | |
| 77226A — Tube, Fuel Tank Breather, NO.6 | ||||
| 77226-48070 |
Tube, Fuel Tank Breather, NO.6
2007-05 → 2010-08
ended
|
ASU40,GSU4# | — | |
| 77226-48080 |
Tube, Fuel Tank Breather, NO.6
2007-08 → 2010-08
ended
|
MHU48 | — | |
| 77226-48080 |
Tube, Fuel Tank Breather, NO.6
2010-08 → —
|
GVU48 | — | |
| 77229C — Clamp, Breather Tube | ||||
| 77229-48030 |
Clamp, Breather Tube
2007-05 → 2010-08
ended
|
ASU40,GSU4#,MHU48 | — | |
| 77229-48030 |
Clamp, Breather Tube
2010-08 → —
|
GVU48 | — | |
| 77241V — Clip, Tube Joint | ||||
| 77241-33011 |
Clip, Tube Joint
2007-08 → 2010-08
ended
|
MHU48 | — | |
| 77241W — Clip, Tube Joint | ||||
| 77241-33011 |
Clip, Tube Joint
2007-05 → 2010-08
ended
|
ASU40,GSU4#,MHU48 | — | |
| 77241-33011 |
Clip, Tube Joint
2010-08 → —
|
GVU48 | — | |
| 77272B — Support, Breather Tube, NO.1 | ||||
| 77272-48020 |
Support, Breather Tube, NO.1
2007-05 → 2010-08
ended
|
ASU40,GSU4#,MHU48 | — | |
| 77272-48020 |
Support, Breather Tube, NO.1
2010-08 → —
|
GVU48 | — | |
| 77273C — Support, Breather Tube, NO.2 | ||||
| 77273-48020 |
Support, Breather Tube, NO.2
2007-05 → 2010-08
ended
|
ASU40,GSU4#,MHU48 | — | |
| 77273-48020 |
Support, Breather Tube, NO.2
2010-08 → 2014-02
ended
|
GVU48 | — | |
| 77278C — Protector, Fuel Tank Filler Pipe, NO.2 | ||||
| 77278-48010 |
Protector, Fuel Tank Filler Pipe, NO.2
2007-05 → 2010-08
ended
|
ASU40,GSU4#,MHU48 | — | |
| 77278-48010 |
Protector, Fuel Tank Filler Pipe, NO.2
2010-08 → —
|
GVU48 | — | |
| 77281A — Clamp, Fuel Filler Pipe | ||||
| 77281-48040 |
Clamp, Fuel Filler Pipe
2007-08 → 2010-08
ended
|
MHU48 | — | |
| 77281-48040 |
Clamp, Fuel Filler Pipe
2010-08 → —
|
GVU48 | — | |
| 77289C — Clamp, Fuel Tube, NO.4 | ||||
| 90464-00745 |
Clamp, Fuel Tube, NO.4
2007-08 → 2010-08
ended
|
MHU48 | — | |
| 90464-00745 |
Clamp, Fuel Tube, NO.4
2010-08 → —
|
GVU48 | — | |
| 77291A — Shield, Fuel Tank Filler Pipe | ||||
| 77291-48040 |
Shield, Fuel Tank Filler Pipe
2007-05 → 2010-08
ended
|
ASU40,GSU4# | — | |
| 77291-48050 |
Shield, Fuel Tank Filler Pipe
2007-08 → 2010-08
ended
|
MHU48 | — | |
| 77291-48050 |
Shield, Fuel Tank Filler Pipe
2010-08 → —
|
GVU48 | — | |
| 77292C — Shield, Fuel Tank Filler Pipe, NO.2 | ||||
| 77292-48020 |
Shield, Fuel Tank Filler Pipe, NO.2
2007-05 → 2010-08
ended
|
ASU40,GSU4#,MHU48 | — | |
| 77292-48020 |
Shield, Fuel Tank Filler Pipe, NO.2
2010-08 → —
|
GVU48 | — | |
| 77297 — Connector, Fuel Tube | ||||
| 77297-48010 |
Connector, Fuel Tube
2007-08 → 2010-08
ended
|
MHU48 | — | |
| 77297-48010 |
Connector, Fuel Tube
2010-08 → —
|
GVU48 | — | |
| 77310A — Cap Assy, Fuel Tank | ||||
| 77300-48010 |
Cap Assy, Fuel Tank
2007-08 → 2010-08
ended
|
MHU48 | — | |
| 77300-52040 |
Cap Assy, Fuel Tank
2007-05 → 2010-08
ended
|
ASU40,GSU4# | — | |
| 77300-48010 |
Cap Assy, Fuel Tank
2010-08 → —
|
GVU48 | — | |
| 77316 — Gasket, Fuel Tank Cap | ||||
| 77316-48010 |
Gasket, Fuel Tank Cap
2007-08 → 2010-08
ended
|
MHU48 | — | |
| 77316-47020 |
Gasket, Fuel Tank Cap
2011-02 → —
|
GVU48 | — | |
| 77316-48010 |
Gasket, Fuel Tank Cap
2010-08 → 2011-01
ended
|
GVU48 | — | |
| 77350 — Lid Assy, Fuel Filler Opening | ||||
| 77350-48060 |
Lid Assy, Fuel Filler Opening
2007-05 → 2010-08
ended
|
ASU40,GSU4#,MHU48 | — | |
| 77350-48060 |
Lid Assy, Fuel Filler Opening
2010-08 → —
|
GVU48 | — | |
| 77366 — Spring, Fuel Filler Opening Lid Hinge | ||||
| 77360-21010 |
Spring, Fuel Filler Opening Lid Hinge
2007-10 → 2010-08
ended
|
ASU40,GSU4#,MHU48 | — | |
| 77360-35010 |
Spring, Fuel Filler Opening Lid Hinge
2007-05 → 2007-09
ended
|
GSU4#,MHU48 | — | |
| 77360-21010 |
Spring, Fuel Filler Opening Lid Hinge
2010-08 → —
|
GVU48 | — | |
| 77377 — Retainer, Fuel Filler Opening Lid Lock | ||||
| 77377-12050 |
Retainer, Fuel Filler Opening Lid Lock
2007-05 → 2010-08
ended
|
ASU40,GSU4#,MHU48 | — | |
| 77377-12050 |
Retainer, Fuel Filler Opening Lid Lock
2010-08 → —
|
GVU48 | — | |
| 77391 — Ring, Fuel Inlet Box | ||||
| 77391-12020 |
Ring, Fuel Inlet Box
2007-05 → 2010-08
ended
|
ASU40,GSU4#,MHU48 | — | |
| 77391-12020 |
Ring, Fuel Inlet Box
2010-08 → —
|
GVU48 | — | |
| 77391A — Ring, Fuel Inlet Box | ||||
| 77391-33010 |
Ring, Fuel Inlet Box
2007-05 → 2010-08
ended
|
ASU40,GSU4#,MHU48 | — | |
| 77391-33010 |
Ring, Fuel Inlet Box
2010-08 → —
|
GVU48 | — | |
| 77404 — Hose Sub-assy, Fuel Tank Vent | ||||
| 77404-48040 |
Hose Sub-assy, Fuel Tank Vent
2007-08 → 2010-08
ended
|
MHU48 | — | |
| 77404-48040 |
Hose Sub-assy, Fuel Tank Vent
2010-08 → —
|
GVU48 | — | |
| 77404A — Hose Sub-assy, Fuel Tank Vent | ||||
| 77404-48070 |
Hose Sub-assy, Fuel Tank Vent
2007-08 → 2010-08
ended
|
MHU48 | — | |
| 77404-48070 |
Hose Sub-assy, Fuel Tank Vent
2010-08 → —
|
GVU48 | — | |
| 77601B — Band Sub-assy, Fuel Tank, NO.1 RH | ||||
| 77601-48060 |
Band Sub-assy, Fuel Tank, NO.1 RH
2007-08 → 2010-08
ended
|
MHU48 | — | |
| 77601-48070 |
Band Sub-assy, Fuel Tank, NO.1 RH
2007-05 → 2010-08
ended
|
ASU40,GSU4# | — | |
| 77601-48060 |
Band Sub-assy, Fuel Tank, NO.1 RH
2010-08 → —
|
GVU48 | — | |
| 77602B — Band Sub-assy, Fuel Tank, NO.1 LH | ||||
| 77602-48050 |
Band Sub-assy, Fuel Tank, NO.1 LH
2007-08 → 2010-08
ended
|
MHU48 | — | |
| 77602-48060 |
Band Sub-assy, Fuel Tank, NO.1 LH
2007-05 → 2010-08
ended
|
ASU40,GSU4# | — | |
| 77602-48050 |
Band Sub-assy, Fuel Tank, NO.1 LH
2010-08 → —
|
GVU48 | — | |
| 77606 — Protector Sub-assy, Fuel Tank, NO.1 | ||||
| 77606-48060 |
Protector Sub-assy, Fuel Tank, NO.1
2007-05 → 2010-08
ended
|
ASU40,GSU4# | — | |
| 77606-48100 |
Protector Sub-assy, Fuel Tank, NO.1
2007-08 → 2010-08
ended
|
MHU48 | — | |
| 77606-48100 |
Protector Sub-assy, Fuel Tank, NO.1
2010-08 → —
|
GVU48 | — | |
| 77651A — Cushion, Fuel Tank, NO.1 | ||||
| 77651-12070 note |
Cushion, Fuel Tank, NO.1
2007-08 → 2010-08
ended
|
MHU48 | — | |
| 77651-26070 note |
Cushion, Fuel Tank, NO.1
2007-08 → 2010-08
ended
|
MHU48 | — | |
| 77651-44010 note |
Cushion, Fuel Tank, NO.1
2007-08 → 2010-08
ended
|
MHU48 | — | |
| 77651-48010 |
Cushion, Fuel Tank, NO.1
2007-05 → 2009-04
ended
|
ASU40,GSU4# | — | |
| 77651-12070 note |
Cushion, Fuel Tank, NO.1
2010-08 → —
|
GVU48 | — | |
| 77651-26070 note |
Cushion, Fuel Tank, NO.1
2010-08 → —
|
GVU48 | — | |
| 77651-44010 note |
Cushion, Fuel Tank, NO.1
2010-08 → —
|
GVU48 | — | |
| 77652 — Cushion, Fuel Tank, NO.1 | ||||
| 77652-20110 |
Cushion, Fuel Tank, NO.1
2007-08 → 2010-08
ended
|
MHU48 | — | |
| 77652-48030 |
Cushion, Fuel Tank, NO.1
2007-05 → 2010-08
ended
|
ASU40,GSU4# | — | |
| 77652-20110 |
Cushion, Fuel Tank, NO.1
2010-08 → 2014-02
ended
|
GVU48 | — | |
| 77653A — Cushion, Fuel Tank, NO.3 | ||||
| 77653-48020 |
Cushion, Fuel Tank, NO.3
2007-08 → 2010-08
ended
|
MHU48 | — | |
| 77653-48020 |
Cushion, Fuel Tank, NO.3
2010-08 → —
|
GVU48 | — | |
| 77681A — Seat, Fuel Tank Band | ||||
| 77616-48060 |
Seat, Fuel Tank Band
2007-08 → 2010-08
ended
|
MHU48 | — | |
| 77681-48050 |
Seat, Fuel Tank Band
2007-05 → 2010-08
ended
|
ASU40,GSU4# | — | |
| 77616-48060 |
Seat, Fuel Tank Band
2010-08 → —
|
GVU48 | — | |
| 77682 — Seat, Fuel Tank Band, LH | ||||
| 77616-48030 |
Seat, Fuel Tank Band, LH
2007-08 → 2010-08
ended
|
MHU48 | — | |
| 77682-48050 |
Seat, Fuel Tank Band, LH
2007-05 → 2010-08
ended
|
ASU40,GSU4# | — | |
| 77616-48030 |
Seat, Fuel Tank Band, LH
2010-08 → —
|
GVU48 | — | |
| 77710B — Valve Assy, Fuel Tank Solenoid Main | ||||
| 77710-48020 |
Valve Assy, Fuel Tank Solenoid Main
2007-08 → 2010-08
ended
|
MHU48 | — | |
| 77710-48020 |
Valve Assy, Fuel Tank Solenoid Main
2010-08 → —
|
GVU48 | — | |
| 77785 — Harness, Fuel Pump | ||||
| 77785-48020 |
Harness, Fuel Pump
2007-05 → 2010-08
ended
|
ASU40,GSU4# | — | |
| 77785-52020 |
Harness, Fuel Pump
2007-08 → 2010-08
ended
|
MHU48 | — | |
| 77785-52020 |
Harness, Fuel Pump
2010-08 → —
|
GVU48 | — | |
No quantity column: the factory catalogue records which parts a vehicle
takes, never how many.
