Toyota Highlander (JPP)
2007-05 → 2014-02 · chassis ASU40,GSU4#,GVU48,MHU48 · catalogue 522420 · United States
Supported model
Data version 2014-08

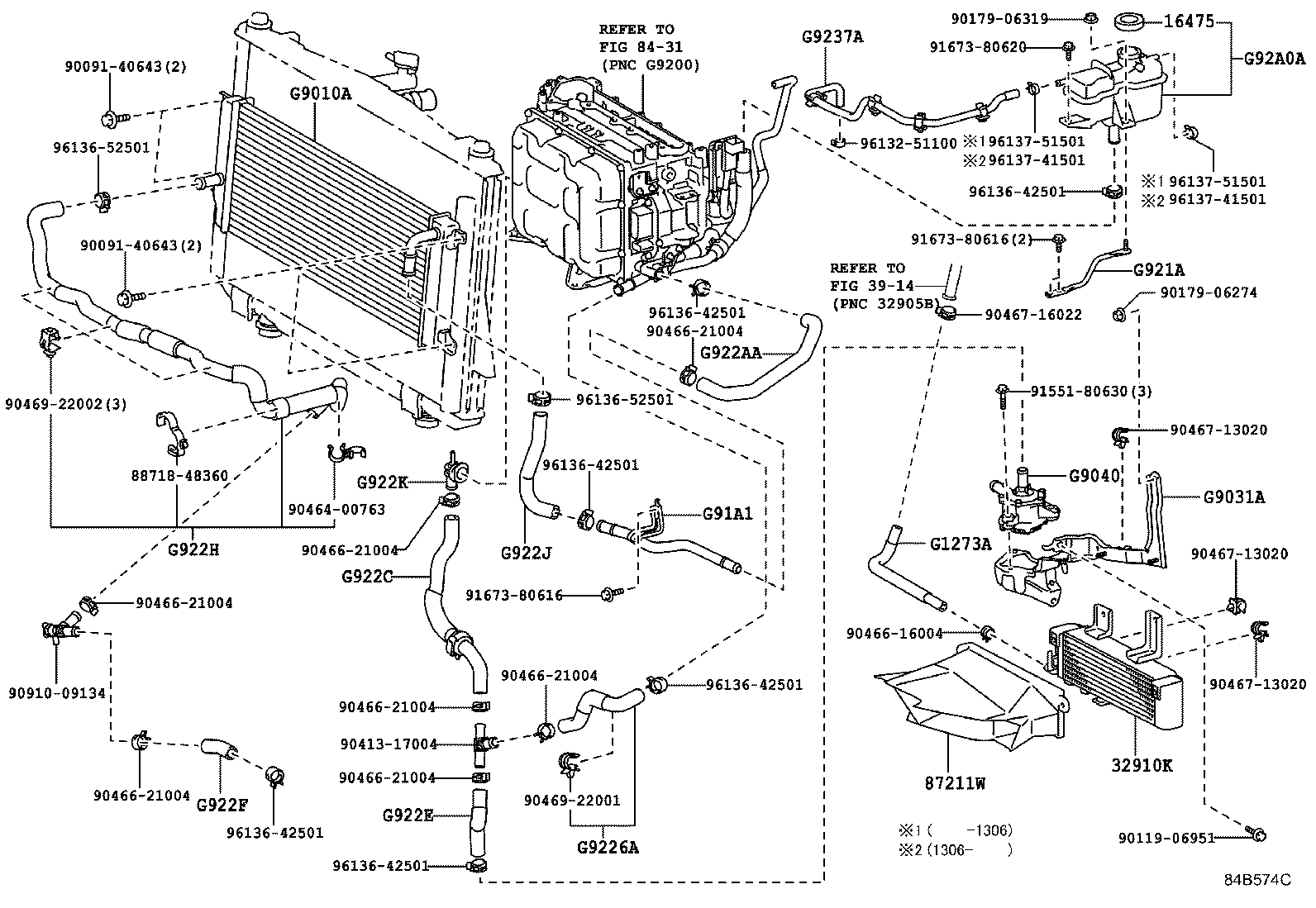

Inverter Cooling
23 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 16290D | Pump Assy, Water W/Motor |
| 16475 | Cap, Reserve Tank |
| 32910K | Cooler Assy, Oil |
| 87211W | Duct, Air |
| 87245R | Hose, Water |
| G1273A | Hose, Motor Cooling, NO.3 |
| G9010A | Radiator Assy |
| G9031A | Bracket Sub-assy, HV Water Pump |
| G9040 | Inverter Water Pump Assy(W/MOTOR) |
| G91A1 | Pipe, Inverter Cooling, Inlet |
| G921A | Bracket, Inverter Reserve Tank, NO.1 |
| G9225A | Hose, Inverter Cooling, NO.7 |
| G9226A | Hose, Inverter Cooling, NO.2 |
| G922AA | Hose, Inverter Cooling Inlet, NO.1 |
| G922C | Hose, Inverter Cooling Outlet, NO.1 |
| G922E | Hose, Hybrid Water Pump Inlet |
| G922F | Hose, Hybrid Water Pump Outlet, NO.1 |
| G922H | Hose, Hybrid Radiator Inlet |
| G922J | Hose, Hybrid Radiator Outlet |
| G922K | Connector, Hybrid Water Hose |
| G9237A | Hose, Inverter Drain |
| G9257A | Bracket, Inverter, NO.5 |
| G92A0A | Tank Assy, Inverter Reserve |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
