Toyota Lexus RX450HL/350L
2017-12 → 2022-09 · chassis GGL2#,GYL26 · catalogue 522430 · United States
Supported model
Data version 2023-05

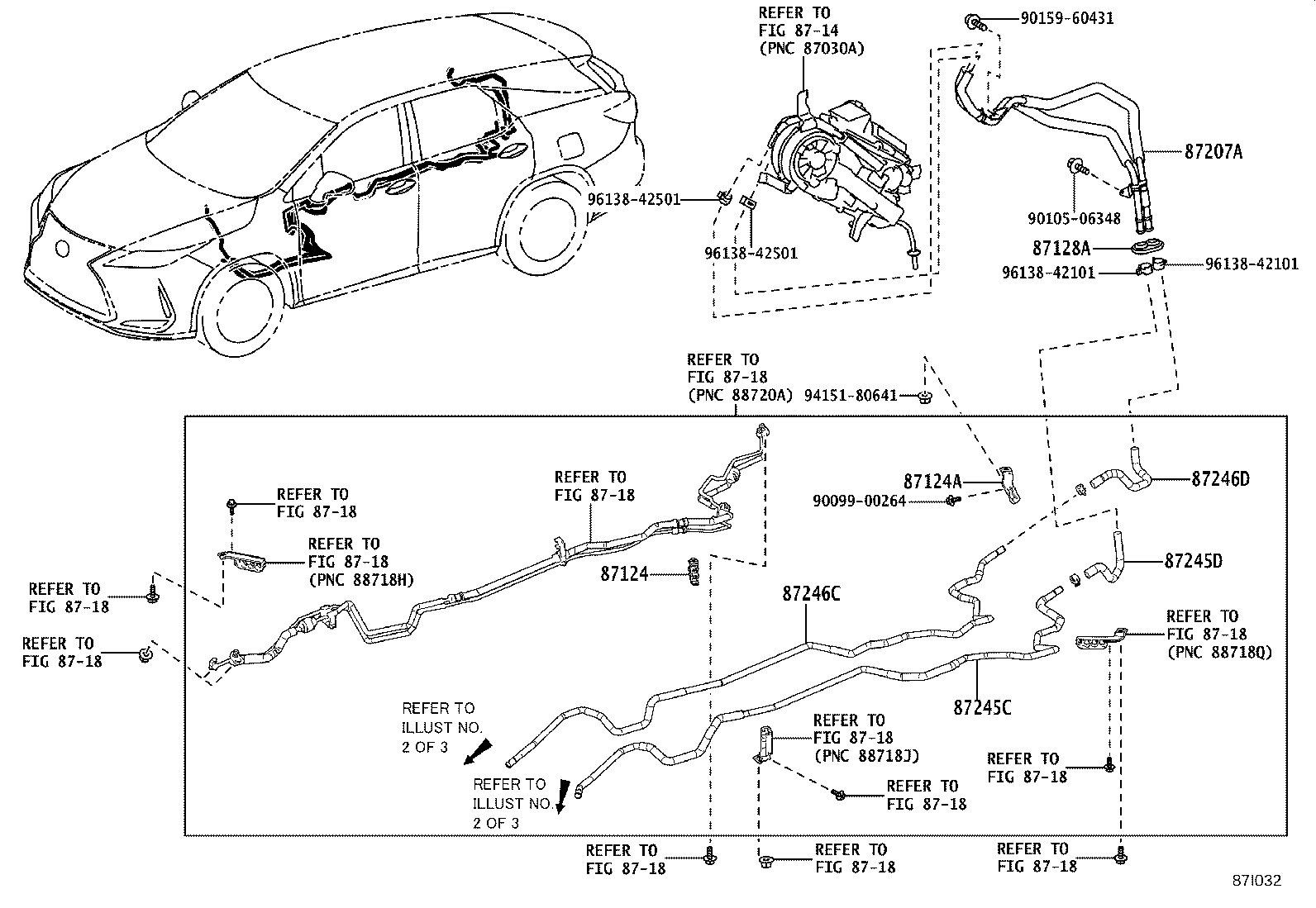

Dashed callouts are standard fasteners the factory draws but does not list
as separate parts — there is no part number behind them.
| Part number | Description | Fitment | Price | |
|---|---|---|---|---|
| 87124 — Clamp, Heater | ||||
| 87124-60180 |
Clamp, Heater
2017-12 → 2019-08
ended
|
GGL2#,GYL26 | — | |
| 87124-60180 |
Clamp, Heater
2019-08 → —
|
GGL2#,GYL26 | — | |
| 87124A — Clamp, Heater | ||||
| 88718-48690 |
Clamp, Heater
2017-12 → 2019-08
ended
|
GGL2#,GYL26 | — | |
| 88718-48690 |
Clamp, Heater
2019-08 → —
|
GGL2#,GYL26 | — | |
| 87128A — Grommet, Heater | ||||
| 87128-48090 |
Grommet, Heater
2017-12 → 2019-08
ended
|
GGL2#,GYL26 | — | |
| 87128-48090 |
Grommet, Heater
2019-08 → —
|
GGL2#,GYL26 | — | |
| 87207A — Pipe & Hose Sub-assy, Water A | ||||
| 87207-48090 |
Pipe & Hose Sub-assy, Water A
2017-12 → 2019-08
ended
|
GGL2#,GYL26 | — | |
| 87207-48090 |
Pipe & Hose Sub-assy, Water A
2019-08 → —
|
GGL2#,GYL26 | — | |
| 87245C — Hose, Heater Water ,Inlet C | ||||
| 87208-48200 |
Hose, Heater Water ,Inlet C
2017-12 → 2019-08
ended
|
GGL2#,GYL26 | — | |
| 87208-48200 |
Hose, Heater Water ,Inlet C
2019-08 → —
|
GGL2#,GYL26 | — | |
| 87245D — Hose, Heater Water, Inlet D | ||||
| 87245-48G10 |
Hose, Heater Water, Inlet D
2017-12 → 2019-08
ended
|
GGL2#,GYL26 | — | |
| 87245-48G10 |
Hose, Heater Water, Inlet D
2019-08 → —
|
GGL2#,GYL26 | — | |
| 87246C — Hose, Heater Water, Outlet C | ||||
| 87208-48190 |
Hose, Heater Water, Outlet C
2017-12 → 2019-08
ended
|
GGL2#,GYL26 | — | |
| 87208-48190 |
Hose, Heater Water, Outlet C
2019-08 → —
|
GGL2#,GYL26 | — | |
| 87246D — Hose, Heater Water, Outlet D | ||||
| 87245-48G20 |
Hose, Heater Water, Outlet D
2017-12 → 2019-08
ended
|
GGL2#,GYL26 | — | |
| 87245-48G20 |
Hose, Heater Water, Outlet D
2019-08 → —
|
GGL2#,GYL26 | — | |
No quantity column: the factory catalogue records which parts a vehicle
takes, never how many.
