Toyota Lexus RX Series(Tmmc
2022-10 → present · chassis AALH15,TALA1#,TALH17 · catalogue 523440 · United States
Supported model
Data version 2022-09

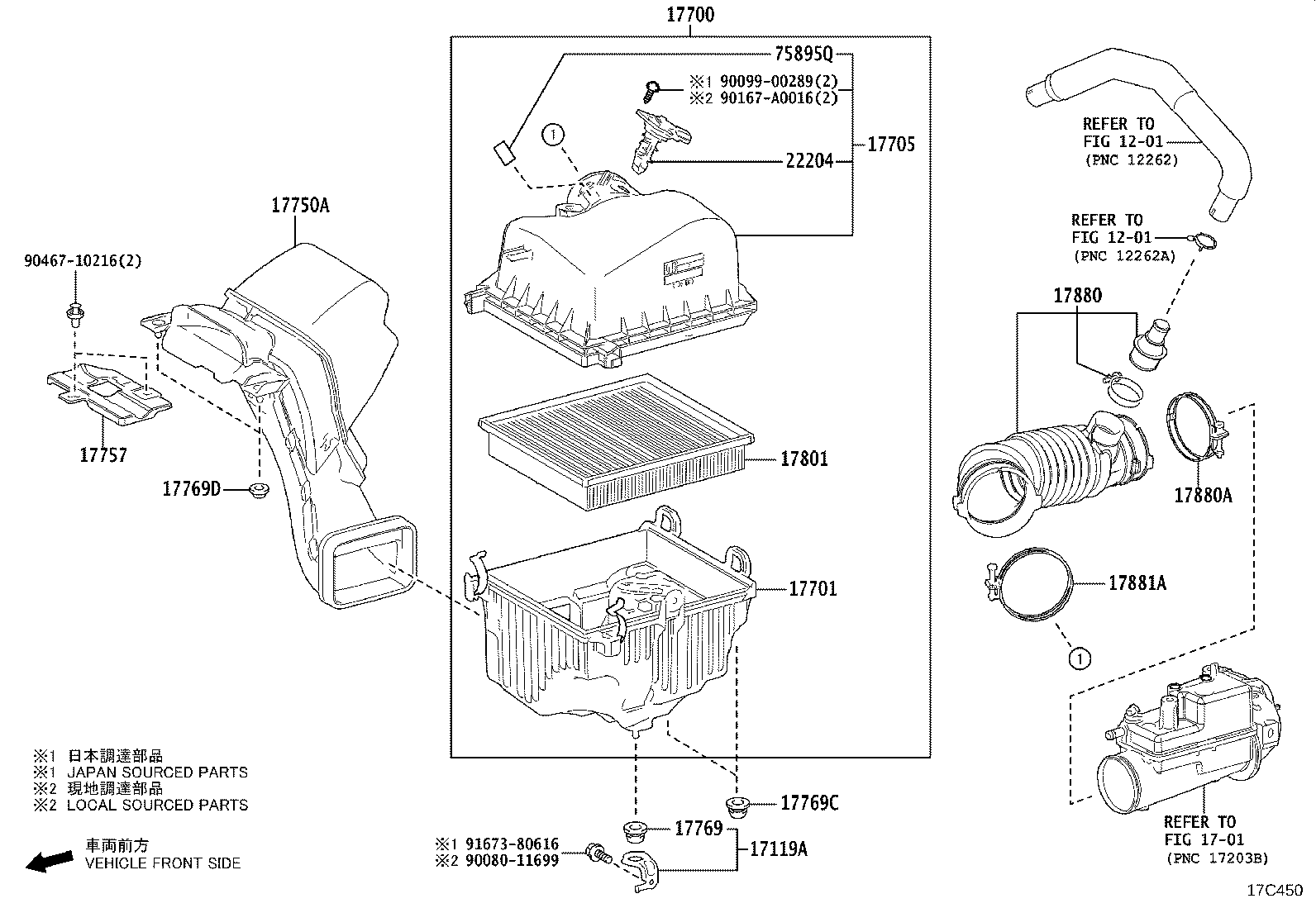

Dashed callouts are standard fasteners the factory draws but does not list
as separate parts — there is no part number behind them.
| Part number | Description | Fitment | Price | |
|---|---|---|---|---|
| 17119A — Bracket, Air Cleaner | ||||
| 17119-25050 |
Bracket, Air Cleaner
2022-10 → —
|
T24AFTS TALH17 | — | |
| 17119-F0010 |
Bracket, Air Cleaner
2022-10 → —
|
A25AFXS AALH15 | — | |
| 17119-F0010 |
Bracket, Air Cleaner
2022-10 → —
|
T24AFTS TALA1# | — | |
| 17700 — Cleaner Assy, Air | ||||
| 17700-F0330 |
Cleaner Assy, Air
2022-10 → —
|
A25AFXS AALH15 | — | |
| 17700-F0360 |
Cleaner Assy, Air
2022-10 → —
|
T24AFTS TALA1# | — | |
| 17700-F0370 |
Cleaner Assy, Air
2022-10 → —
|
T24AFTS TALH17 | — | |
| 17701 — Case Sub-assy, Air Cleaner | ||||
| 17701-F0110 |
Case Sub-assy, Air Cleaner
2022-10 → —
|
A25AFXS AALH15 | — | |
| 17701-F0200 |
Case Sub-assy, Air Cleaner
2022-10 → —
|
T24AFTS TALA1# | — | |
| 17701-F0230 |
Case Sub-assy, Air Cleaner
2022-10 → —
|
T24AFTS TALH17 | — | |
| 17705 — Cap Sub-assy, Air Cleaner | ||||
| 17705-F0200 |
Cap Sub-assy, Air Cleaner
2022-10 → —
|
T24AFTS TALA1# | — | |
| 17705-F0240 |
Cap Sub-assy, Air Cleaner
2022-10 → —
|
A25AFXS AALH15 | — | |
| 17705-F0260 |
Cap Sub-assy, Air Cleaner
2022-10 → —
|
T24AFTS TALH17 | — | |
| 17750A — Inlet Assy, Air Cleaner | ||||
| 17750-25130 |
Inlet Assy, Air Cleaner
2022-10 → —
|
T24AFTS TALH17 | — | |
| 17750-25140 |
Inlet Assy, Air Cleaner
2022-10 → —
|
A25AFXS AALH15 | — | |
| 17750-F0300 |
Inlet Assy, Air Cleaner
2022-10 → —
|
T24AFTS TALA1# | — | |
| 17757 — Guide, Air Cleaner Outlet | ||||
| 17757-25010 |
Guide, Air Cleaner Outlet
2022-10 → —
|
T24AFTS TALA1#,TALH17 | — | |
| 17769 — Support, Air Cleaner | ||||
| 17769-25020 |
Support, Air Cleaner
2022-10 → —
|
A25AFXS AALH15 | — | |
| 17769-25020 |
Support, Air Cleaner
2022-10 → —
|
T24AFTS TALA1#,TALH17 | — | |
| 17769C — Support, Air Cleaner, NO.1 | ||||
| 17769-25020 |
Support, Air Cleaner, NO.1
2022-10 → —
|
T24AFTS TALA1# | — | |
| 17769-25030 |
Support, Air Cleaner, NO.1
2022-10 → —
|
T24AFTS TALH17 | — | |
| 17769-25030 |
Support, Air Cleaner, NO.1
2022-10 → —
|
A25AFXS AALH15 | — | |
| 17769D — Support, Air Cleaner, NO.2 | ||||
| 17769-25040 |
Support, Air Cleaner, NO.2
2024-02 → —
|
T24AFTS TALA1#,TALH17 | — | |
| 17769-25050 |
Support, Air Cleaner, NO.2
2022-10 → 2024-01
ended
|
T24AFTS TALA1#,TALH17 | — | |
| 17801 — Element Sub-assy, Air Cleaner Filter | ||||
| 17801-15090 note |
Element Sub-assy, Air Cleaner Filter
2022-10 → —
|
T24AFTS TALH17 | — | |
| 17801-25020 note |
Element Sub-assy, Air Cleaner Filter
2022-10 → —
|
T24AFTS TALA1# | — | |
| 17801-77050 note |
Element Sub-assy, Air Cleaner Filter
2022-10 → —
|
A25AFXS AALH15 | — | |
| 17801-F0020 note |
Element Sub-assy, Air Cleaner Filter
2022-10 → —
|
A25AFXS AALH15 | — | |
| 17801-F0050 note |
Element Sub-assy, Air Cleaner Filter
2022-10 → —
|
T24AFTS TALA1# | — | |
| 17801-F0080 note |
Element Sub-assy, Air Cleaner Filter
2022-10 → —
|
T24AFTS TALH17 | — | |
| 17880 — Hose Assy, Air Cleaner | ||||
| 17880-25070 |
Hose Assy, Air Cleaner
2022-10 → —
|
T24AFTS TALH17 | — | |
| 17880-F0180 |
Hose Assy, Air Cleaner
2022-10 → —
|
T24AFTS TALA1# | — | |
| 17880A — Clamp, Hose | ||||
| 96111-10880 |
Clamp, Hose
2022-10 → —
|
T24AFTS TALH17 | — | |
| 96111-20800 |
Clamp, Hose
2022-10 → —
|
T24AFTS TALA1# | — | |
| 17881A — Clamp(FOR AIR CLEANER HOSE, NO.1) | ||||
| 96111-10880 |
Clamp(FOR AIR CLEANER HOSE, NO.1)
2022-10 → —
|
T24AFTS TALA1# | — | |
| 96111-10900 |
Clamp(FOR AIR CLEANER HOSE, NO.1)
2022-10 → —
|
T24AFTS TALH17 | — | |
| 22204 — Meter Sub-assy, Intake Air Flow | ||||
| 22204-75040 |
Meter Sub-assy, Intake Air Flow
2022-10 → —
|
A25AFXS AALH15 | — | |
| 22204-75040 |
Meter Sub-assy, Intake Air Flow
2022-10 → —
|
T24AFTS TALA1#,TALH17 | — | |
| 75895Q — Tape, Moulding, NO.1 | ||||
| 75895-52050 |
Tape, Moulding, NO.1
2022-10 → —
|
AALH15 | — | |
| 75895-52050 |
Tape, Moulding, NO.1
2022-10 → —
|
TALA1# | — | |
No quantity column: the factory catalogue records which parts a vehicle
takes, never how many.
