Toyota Lexus RX Series(Tmmc
2022-10 → present · chassis AALH15,TALA1#,TALH17 · catalogue 523440 · United States
Supported model
Data version 2022-09

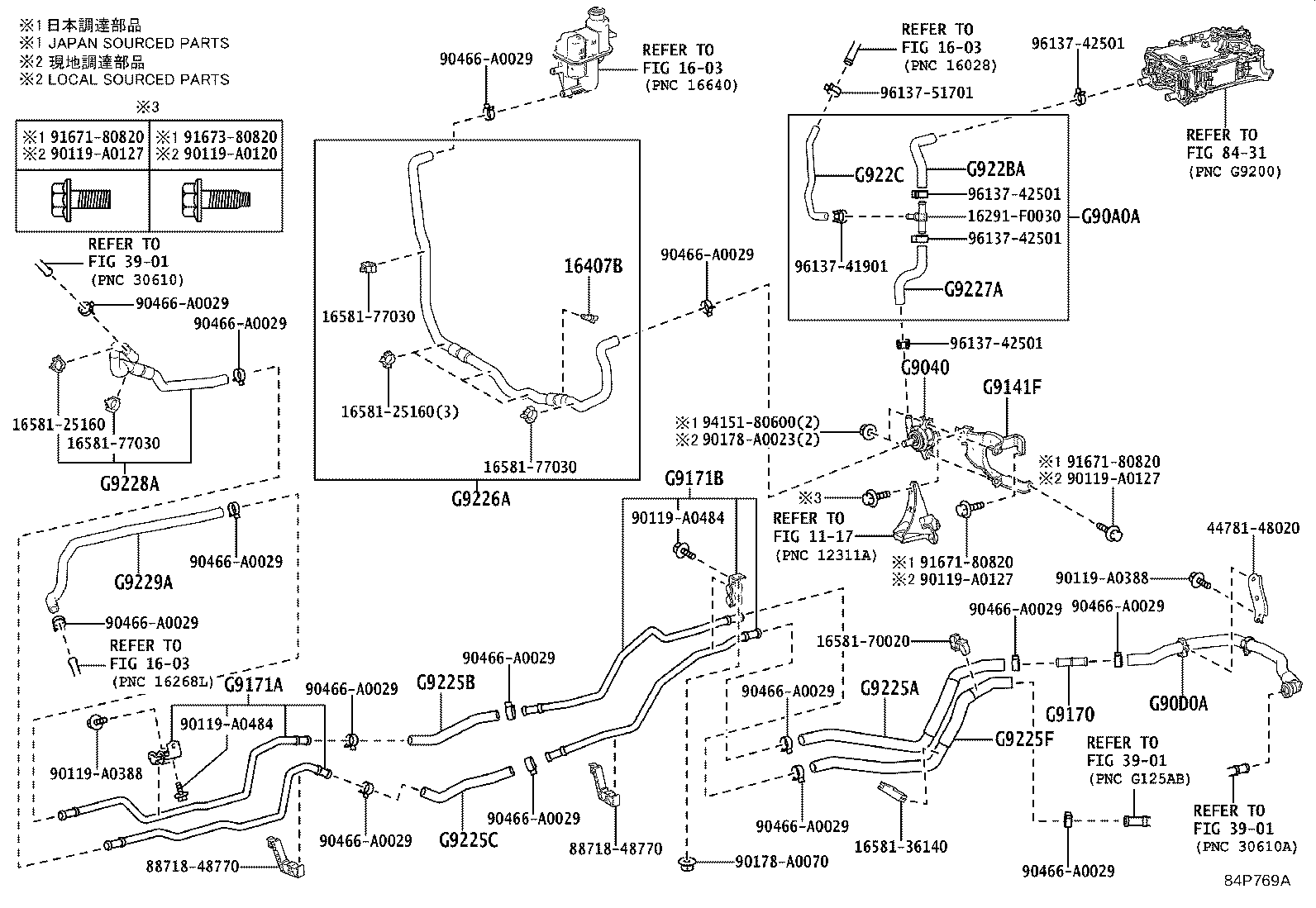

Dashed callouts are standard fasteners the factory draws but does not list
as separate parts — there is no part number behind them.
| Part number | Description | Fitment | Price | |
|---|---|---|---|---|
| 16407B — Cock Sub-assy, Radiator Drain | ||||
| 16407-64010 |
Cock Sub-assy, Radiator Drain
2022-10 → —
|
T24AFTS TALH17 | — | |
| 16407-64010 |
Cock Sub-assy, Radiator Drain
2022-10 → 2024-11
ended
|
A25AFXS AALH15 | — | |
| G9040 — Inverter Water Pump Assy(W/MOTOR) | ||||
| G9040-04020 note |
Inverter Water Pump Assy(W/MOTOR)
2024-04 → —
|
AALH15 | — | |
| G9040-0E050 note |
Inverter Water Pump Assy(W/MOTOR)
2023-11 → 2024-11
ended
|
AALH15 | — | |
| G9040-48030 |
Inverter Water Pump Assy(W/MOTOR)
2022-10 → —
|
TALH17 | — | |
| G9040-48060 |
Inverter Water Pump Assy(W/MOTOR)
2022-10 → 2023-11
ended
|
AALH15 | — | |
| G9040-48060 note |
Inverter Water Pump Assy(W/MOTOR)
2023-11 → 2024-11
ended
|
AALH15 | — | |
| G90A0A — Hose Assy, Inverter Cooling, NO.1 | ||||
| G90A0-0E030 |
Hose Assy, Inverter Cooling, NO.1
2022-10 → —
|
TALH17 | — | |
| G90D0A — Hose Assy, Inverter Cooling, NO.4 | ||||
| G90A1-0E030 |
Hose Assy, Inverter Cooling, NO.4
2022-10 → —
|
TALH17 | — | |
| G9141F — Bracket, HV Water Pump | ||||
| G9141-48040 |
Bracket, HV Water Pump
2022-10 → —
|
TALH17 | — | |
| G9170 — Pipe Assy, Inverter Cooling NO.1 | ||||
| 16268-47040 |
Pipe Assy, Inverter Cooling NO.1
2022-10 → —
|
TALH17 | — | |
| G9171A — Pipe, Inverter Cooling, NO.1 | ||||
| G9171-0E010 |
Pipe, Inverter Cooling, NO.1
2022-10 → —
|
TALH17 | — | |
| G9171B — Pipe, Inverter Cooling, NO.3 | ||||
| G9171-0E060 |
Pipe, Inverter Cooling, NO.3
2022-10 → —
|
TALH17 | — | |
| G9225A — Hose, Inverter Cooling, NO.7 | ||||
| G9225-0E060 |
Hose, Inverter Cooling, NO.7
2022-10 → —
|
TALH17 | — | |
| G9225B — Hose, Inverter Cooling, NO.8 | ||||
| G9225-0E030 |
Hose, Inverter Cooling, NO.8
2022-10 → —
|
TALH17 | — | |
| G9225C — Hose, Inverter Cooling, NO.9 | ||||
| G9226-0E130 |
Hose, Inverter Cooling, NO.9
2022-10 → —
|
TALH17 | — | |
| G9225F — Hose, Inverter Cooling, NO.12 | ||||
| G9227-0E110 |
Hose, Inverter Cooling, NO.12
2022-10 → —
|
TALH17 | — | |
| G9226A — Hose, Inverter Cooling, NO.2 | ||||
| G9226-0E070 |
Hose, Inverter Cooling, NO.2
2022-10 → —
|
TALH17 | — | |
| G9226-0R020 |
Hose, Inverter Cooling, NO.2
2022-10 → —
|
AALH15 | — | |
| G9227A — Hose, Inverter Cooling, NO.3 | ||||
| G9227-0E010 |
Hose, Inverter Cooling, NO.3
2022-10 → —
|
AALH15 | — | |
| G9227-0E060 |
Hose, Inverter Cooling, NO.3
2022-10 → —
|
TALH17 | — | |
| G9228A — Hose, Inverter Cooling, NO.4 | ||||
| G9228-0E060 |
Hose, Inverter Cooling, NO.4
2022-10 → —
|
TALH17 | — | |
| G9228-0E080 |
Hose, Inverter Cooling, NO.4
2022-10 → —
|
AALH15 | — | |
| G9229A — Hose, Inverter Cooling, NO.5 | ||||
| G9229-0E010 note |
Hose, Inverter Cooling, NO.5
2022-10 → 2023-05
ended
|
AALH15 | — | |
| G9229-0E011 note |
Hose, Inverter Cooling, NO.5
2023-06 → 2024-11
ended
|
AALH15 | — | |
| G9229-0E011 |
Hose, Inverter Cooling, NO.5
2024-11 → —
|
AALH15 | — | |
| G9229-0E060 |
Hose, Inverter Cooling, NO.5
2022-10 → —
|
TALH17 | — | |
| G9229-0E070 |
Hose, Inverter Cooling, NO.5
2022-10 → 2024-11
ended
|
AALH15 | — | |
| G922BA — Hose, Inverter Cooling Inlet, NO.2 | ||||
| G922B-0E010 |
Hose, Inverter Cooling Inlet, NO.2
2022-10 → —
|
TALH17 | — | |
| G922C — Hose, Inverter Cooling Outlet, NO.1 | ||||
| G922C-0E020 |
Hose, Inverter Cooling Outlet, NO.1
2022-10 → —
|
TALH17 | — | |
No quantity column: the factory catalogue records which parts a vehicle
takes, never how many.
