Toyota Lexus RX Series(Tmmc

2022-10 → present · chassis AALH15,TALA1#,TALH17 · catalogue 523440 · United States

Supported model Data version 2022-09

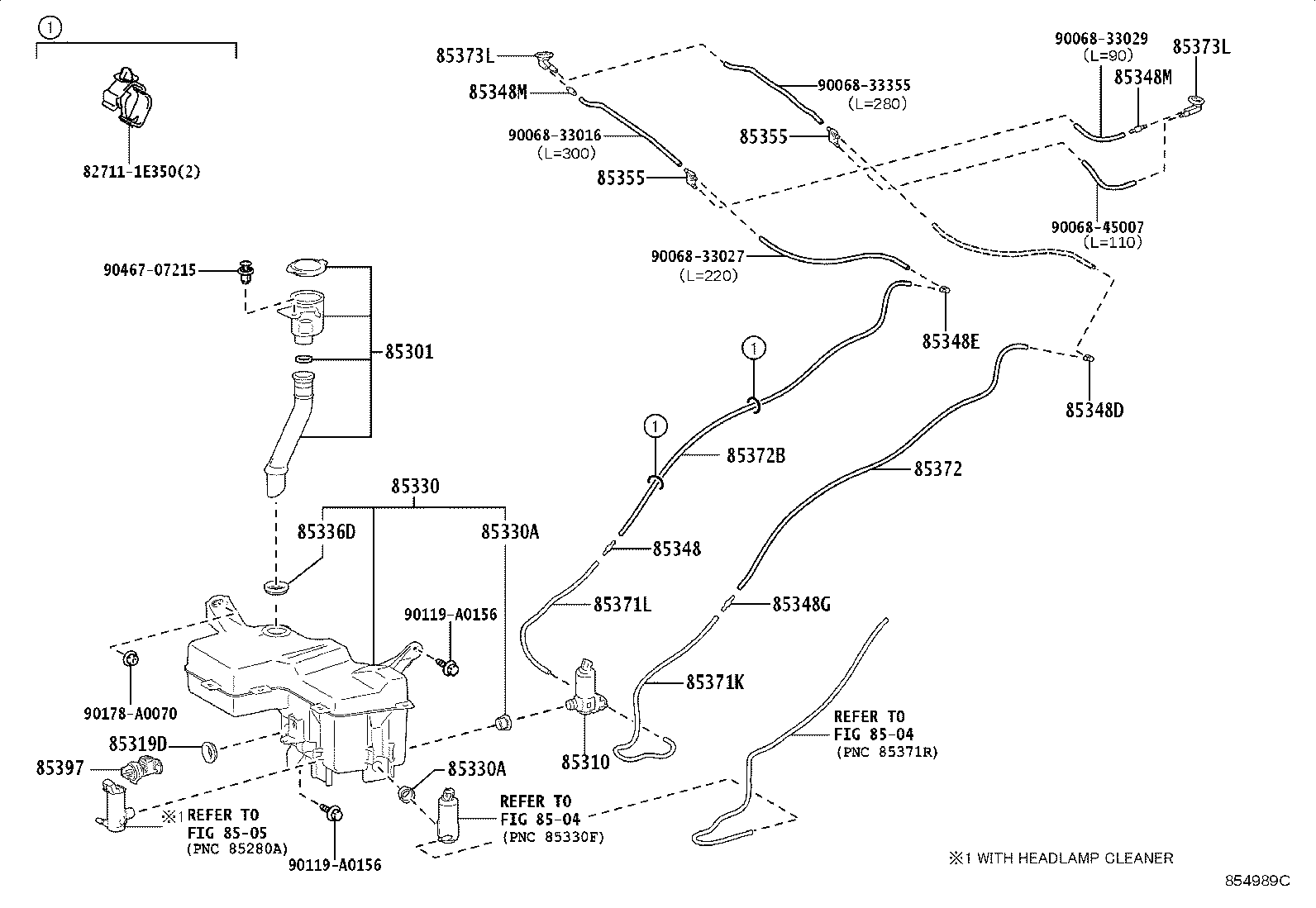

Exploded illustration 854989C 85310 — MOTOR AND PUMP ASSY, WINDSHIELD WASHER (1 parts) 85301 — INLET SUB-ASSY, WASHER (1 parts) 90119A0156 — not listed in this catalogue 90119A0156 — not listed in this catalogue 90178A0070 — not listed in this catalogue 9046707215 — not listed in this catalogue 827111E350 — not listed in this catalogue 85348D — JOINT, WINDSHIELD WASHER ELBOW, NO.1 (1 parts) 85348E — JOINT, WINDSHIELD WASHER ELBOW, NO.2 (1 parts) 85348G — JOINT, WINDSHIELD WASHER HOSE, NO.2 (1 parts) 85355 — VALVE, WINDSHIELD WASHER HOSE (1 parts) 85355 — VALVE, WINDSHIELD WASHER HOSE (1 parts) 85373L — GROMMET, WASHER (1 parts) 85348M — JOINT, WINDSHIELD WASHER HOSE, NO.3 (1 parts) 85373L — GROMMET, WASHER (1 parts) 85348M — JOINT, WINDSHIELD WASHER HOSE, NO.3 (1 parts) 9006833355 — not listed in this catalogue 9006833016 — not listed in this catalogue 9006845007 — not listed in this catalogue 9006833027 — not listed in this catalogue 8504 — not listed in this catalogue 85319D — PACKING, FRONT WASHER (1 parts) 85330 — JAR ASSY, WINDSHIELD WASHER (3 parts) 85330A — BUSH, WINDSHIELD WASHER JAR (1 parts) 85330A — BUSH, WINDSHIELD WASHER JAR (1 parts) 85336D — PACKING, WINDSHIELD WASHER JAR (1 parts) 85348 — JOINT, WINDSHIELD WASHER HOSE, NO.1 (1 parts) 85372B — HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.2 (1 parts) 85372 — HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1 (1 parts) 85371K — HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT) (3 parts) 85371L — HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT) (3 parts) 85397 — SWITCH ASSY,LEVEL WARNING (1 parts) 8504 — not listed in this catalogue 8505 — not listed in this catalogue 9006833029 — not listed in this catalogue
854989C · 22 callouts, 13 unlisted Full size ↗
Dashed callouts are standard fasteners the factory draws but does not list as separate parts — there is no part number behind them.
24 parts on this figure
Part number Description Fitment Price
85301 — Inlet Sub-assy, Washer
85301-0E060 Inlet Sub-assy, Washer
2022-10 → —
AALH15,TALA1#,TALH17 —
85310 — Motor And Pump Assy, Windshield Washer
85330-0E031 Motor And Pump Assy, Windshield Washer
2022-10 → —
AALH15,TALA1#,TALH17 —
85319D — Packing, Front Washer
85319-AA020 Packing, Front Washer
2022-10 → —
AALH15,TALA1#,TALH17 —
85330 — Jar Assy, Windshield Washer
85315-0E240 Jar Assy, Windshield Washer
2022-10 → —
AALH15,TALA1#,TALH17 —
85315-0E250 note Jar Assy, Windshield Washer
2022-10 → —
AALH15,TALA15,TALH17 —
85315-0E250 note Jar Assy, Windshield Washer
2022-10 → —
AALH15,TALA1#,TALH17 —
85330A — Bush, Windshield Washer Jar
90099-32089 Bush, Windshield Washer Jar
2022-10 → —
AALH15,TALA1#,TALH17 —
85336D — Packing, Windshield Washer Jar
85336-30160 Packing, Windshield Washer Jar
2022-10 → —
AALH15,TALA1#,TALH17 —
85348 — Joint, Windshield Washer Hose, NO.1
85317-02300 Joint, Windshield Washer Hose, NO.1
2022-10 → —
AALH15,TALA1#,TALH17 —
85348D — Joint, Windshield Washer Elbow, NO.1
85375-02260 Joint, Windshield Washer Elbow, NO.1
2022-10 → —
AALH15,TALA1#,TALH17 —
85348E — Joint, Windshield Washer Elbow, NO.2
85375-02260 Joint, Windshield Washer Elbow, NO.2
2022-10 → —
AALH15,TALA1#,TALH17 —
85348G — Joint, Windshield Washer Hose, NO.2
85375-0E010 Joint, Windshield Washer Hose, NO.2
2022-10 → —
AALH15,TALA1#,TALH17 —
85348M — Joint, Windshield Washer Hose, NO.3
85317-02300 Joint, Windshield Washer Hose, NO.3
2022-10 → —
AALH15,TALA1#,TALH17 —
85355 — Valve, Windshield Washer Hose
85321-28020 Valve, Windshield Washer Hose
2022-10 → —
AALH15,TALA1#,TALH17 —
85371K — Hose, Windshield Washer (FROM MOTOR TO JOINT)
90068-33415 note Hose, Windshield Washer (FROM MOTOR TO JOINT)
2022-10 → —
AALH15,TALA1#,TALH17 —
90068-33415 note Hose, Windshield Washer (FROM MOTOR TO JOINT)
2022-10 → —
AALH15,TALA15,TALH17 —
90068-33415 note Hose, Windshield Washer (FROM MOTOR TO JOINT)
2022-10 → —
AALH15,TALA1#,TALH17 —
85371L — Hose, Windshield Washer (FROM MOTOR TO JOINT)
90068-33355 note Hose, Windshield Washer (FROM MOTOR TO JOINT)
2022-10 → —
AALH15,TALA1#,TALH17 —
90068-33355 note Hose, Windshield Washer (FROM MOTOR TO JOINT)
2022-10 → —
AALH15,TALA15,TALH17 —
90068-33355 note Hose, Windshield Washer (FROM MOTOR TO JOINT)
2022-10 → —
AALH15,TALA1#,TALH17 —
85372 — Hose, Windshield Washer (FROM JOINT TO JOINT), NO.1
90068-33020 note Hose, Windshield Washer (FROM JOINT TO JOINT), NO.1
2022-10 → —
AALH15,TALA1#,TALH17 —
85372B — Hose, Windshield Washer (FROM JOINT TO JOINT), NO.2
90068-33082 note Hose, Windshield Washer (FROM JOINT TO JOINT), NO.2
2022-10 → —
AALH15,TALA1#,TALH17 —
85373L — Grommet, Washer
85373-48060 Grommet, Washer
2022-10 → —
AALH15,TALA1#,TALH17 —
85397 — Switch Assy,Level Warning
85397-AA040 Switch Assy,Level Warning
2022-10 → —
AALH15,TALA1#,TALH17 —
No quantity column: the factory catalogue records which parts a vehicle takes, never how many.
