Toyota Lexus RX Series(Tmmc

2022-10 → present · chassis AALH15,TALA1#,TALH17 · catalogue 523440 · United States

Supported model Data version 2022-09

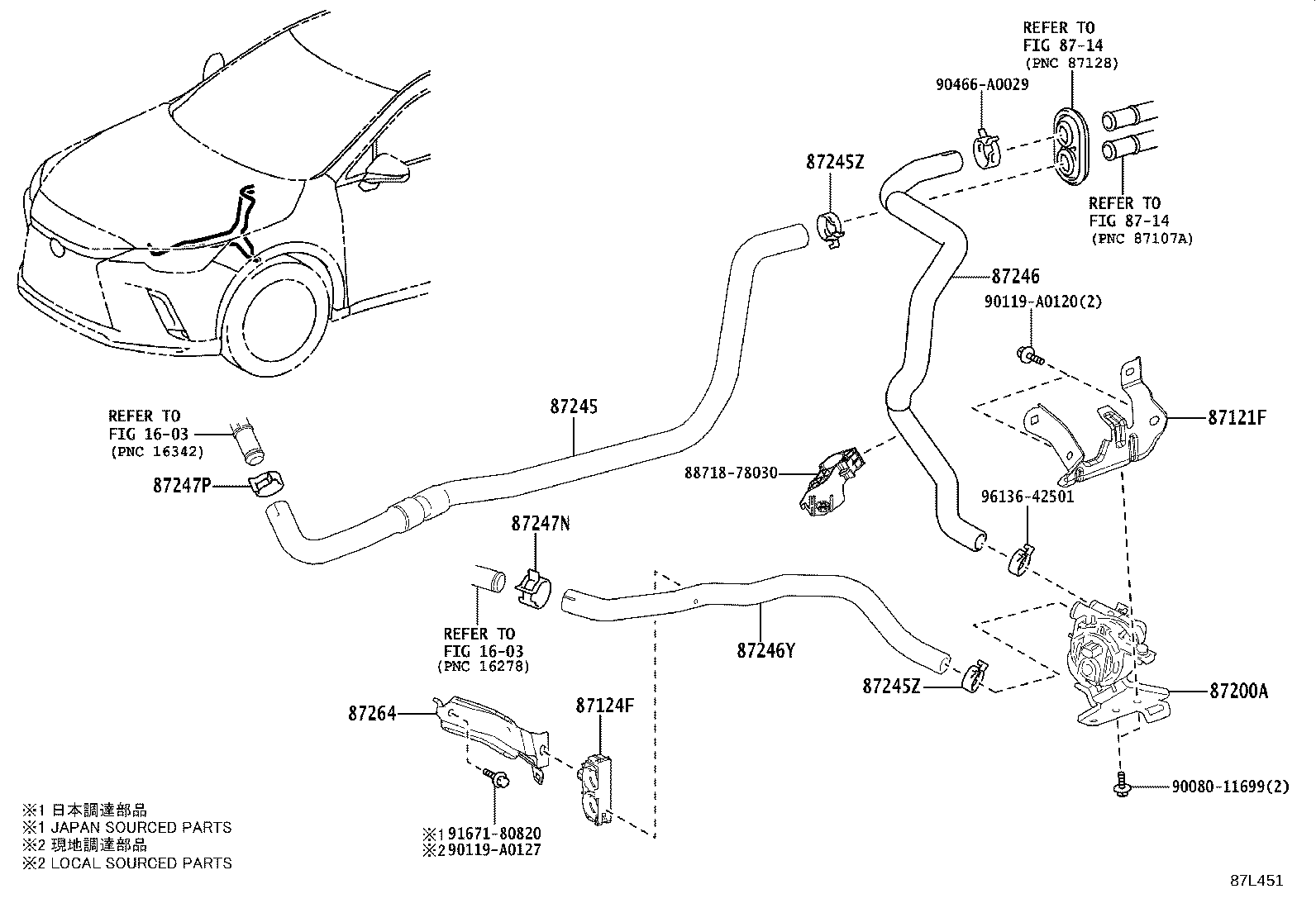

Exploded illustration 87L451 8714 — not listed in this catalogue 8714 — not listed in this catalogue 1603 — not listed in this catalogue 90466A0029 — not listed in this catalogue 8871878030 — not listed in this catalogue 87247N — CLIP, HOSE (2 parts) 87247P — CLIP, HOSE (3 parts) 87264 — BRACKET, HEATER WATER HOSE (1 parts) 87245 — HOSE, HEATER WATER, INLET (3 parts) 87246Y — HOSE, HEATER WATER (2 parts) 87246 — HOSE, HEATER WATER, OUTLET (3 parts) 87200A — PUMP ASSY, WATER(FOR HEATER) (1 parts) 87121F — BRACKET, HEATER (1 parts) 90119A0120 — not listed in this catalogue 9008011699 — not listed in this catalogue 9613642501 — not listed in this catalogue 87124F — CLAMP, HEATER HOSE, NO.1 (3 parts) 9167180820 — not listed in this catalogue 90119A0127 — not listed in this catalogue 1603 — not listed in this catalogue 87245Z — CLIP OR CLAMP (FOR HEATER WATER HOSE) (3 parts) 87245Z — CLIP OR CLAMP (FOR HEATER WATER HOSE) (3 parts)
87L451 · 11 callouts, 11 unlisted Full size ↗
Dashed callouts are standard fasteners the factory draws but does not list as separate parts — there is no part number behind them.
22 parts on this figure
Part number Description Fitment Price
87121F — Bracket, Heater
87121-0E060 Bracket, Heater
2022-10 → —
TALA1#,TALH17 —
87124F — Clamp, Heater Hose, NO.1
16581-0P130 Clamp, Heater Hose, NO.1
2022-10 → —
AALH15 —
16581-36140 note Clamp, Heater Hose, NO.1
2022-10 → —
TALH17 —
16581-36140 Clamp, Heater Hose, NO.1
2022-10 → —
TALA1# —
87200A — Pump Assy, Water(FOR HEATER)
87200-0E140 Pump Assy, Water(FOR HEATER)
2022-10 → —
TALA1#,TALH17 —
87245 — Hose, Heater Water, Inlet
87209-0E720 Hose, Heater Water, Inlet
2022-10 → —
AALH15 —
87209-0E740 Hose, Heater Water, Inlet
2022-10 → —
TALH17 —
87209-0E860 Hose, Heater Water, Inlet
2022-10 → —
TALA1# —
87245Z — Clip OR Clamp (FOR HEATER WATER HOSE)
90466-A0029 Clip OR Clamp (FOR HEATER WATER HOSE)
2022-10 → —
TALH17 —
90466-A0029 Clip OR Clamp (FOR HEATER WATER HOSE)
2022-10 → —
TALA1# —
90466-A0029 Clip OR Clamp (FOR HEATER WATER HOSE)
2022-10 → —
AALH15 —
87246 — Hose, Heater Water, Outlet
87245-0E530 Hose, Heater Water, Outlet
2022-10 → —
AALH15 —
87245-0EC40 Hose, Heater Water, Outlet
2022-10 → —
TALA1# —
87245-0EC50 Hose, Heater Water, Outlet
2022-10 → —
TALH17 —
87246Y — Hose, Heater Water
87245-0E560 Hose, Heater Water
2022-10 → —
TALA1# —
87245-0E850 Hose, Heater Water
2022-10 → —
TALH17 —
87247N — Clip, Hose
90466-A0029 Clip, Hose
2022-10 → —
TALH17 —
96138-42701 Clip, Hose
2022-10 → —
TALA1# —
87247P — Clip, Hose
90466-A0029 note Clip, Hose
2022-10 → —
TALH17 —
96137-42501 note Clip, Hose
2022-10 → —
TALH17 —
96137-42501 Clip, Hose
2022-10 → —
TALA1# —
87264 — Bracket, Heater Water Hose
87263-78010 Bracket, Heater Water Hose
2022-10 → —
TALA1# —
No quantity column: the factory catalogue records which parts a vehicle takes, never how many.
