Toyota Highlander HV
2005-03 → 2007-05 · chassis MHU2# · catalogue 525410 · United States
Supported model
Data version 2007-10

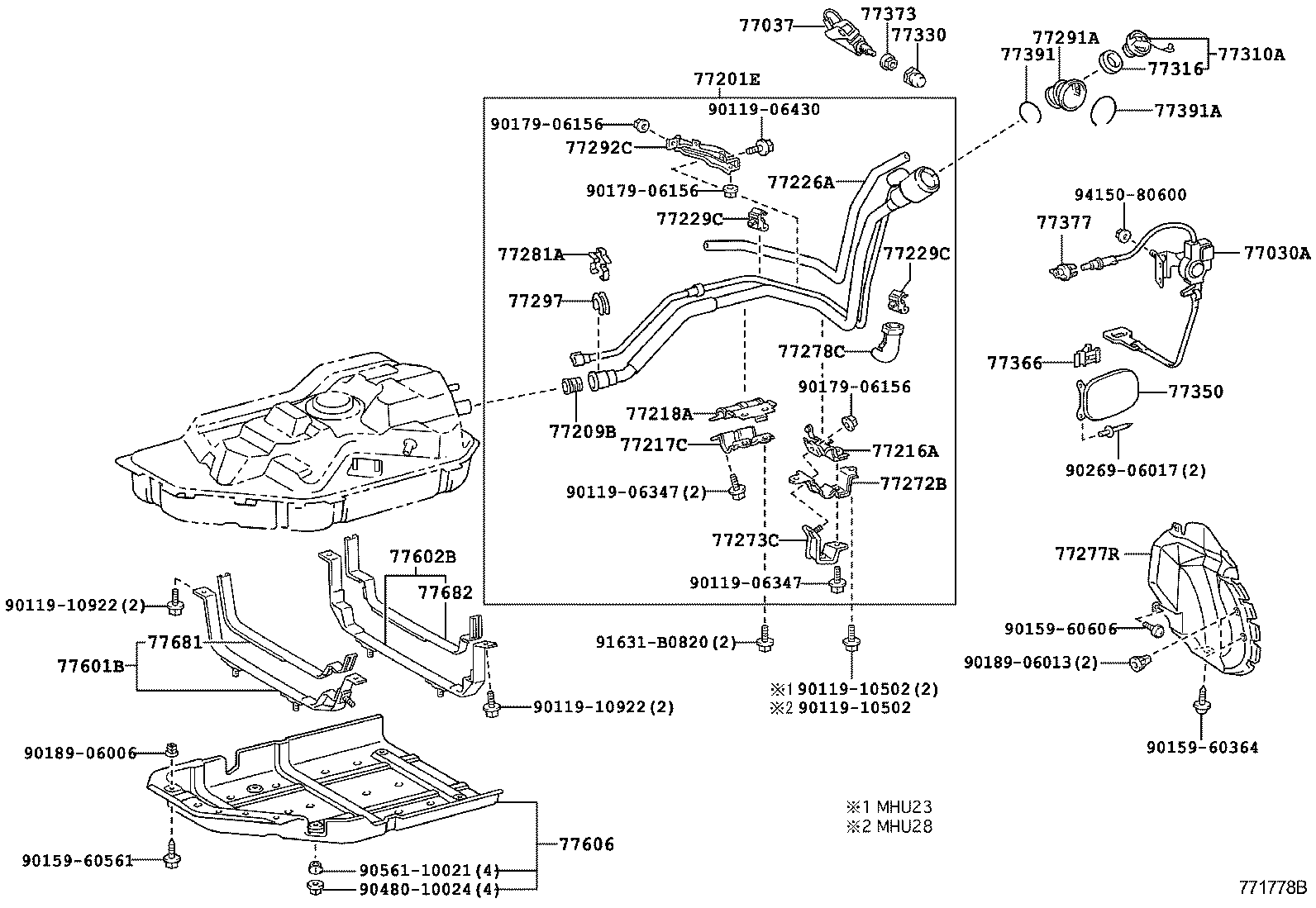

Dashed callouts are standard fasteners the factory draws but does not list
as separate parts — there is no part number behind them.
| Part number | Description | Fitment | Price | |
|---|---|---|---|---|
| 77030A — Lock Assy, Fuel Lid W/Motor | ||||
| 77030-48030 |
Lock Assy, Fuel Lid W/Motor
2005-03 → —
|
MHU2# | — | |
| 77037 — Lock Sub-assy, Fuel Filler Opening Lid | ||||
| 77037-48010 |
Lock Sub-assy, Fuel Filler Opening Lid
2005-03 → —
|
MHU2# | — | |
| 77201E — Pipe Sub-assy, Fuel Tank Filler | ||||
| 77210-48170 |
Pipe Sub-assy, Fuel Tank Filler
2005-03 → —
|
MHU2# | — | |
| 77209B — Tube Sub-assy, Fuel Pump | ||||
| 77209-48050 |
Tube Sub-assy, Fuel Pump
2005-03 → —
|
MHU2# | — | |
| 77216A — Support, Fuel Tank Filler Pipe, NO.1 | ||||
| 77216-48030 |
Support, Fuel Tank Filler Pipe, NO.1
2005-03 → —
|
MHU2# | — | |
| 77217C — Support, Fuel Tank Filler Pipe, NO.2 | ||||
| 77217-48050 |
Support, Fuel Tank Filler Pipe, NO.2
2005-03 → —
|
MHU2# | — | |
| 77218A — Support, Fuel Tank Filler Pipe, NO.3 | ||||
| 77218-48060 |
Support, Fuel Tank Filler Pipe, NO.3
2005-03 → —
|
MHU2# | — | |
| 77226A — Tube, Fuel Tank Breather, NO.6 | ||||
| 77226-48050 |
Tube, Fuel Tank Breather, NO.6
2005-03 → —
|
MHU2# | — | |
| 77229C — Clamp, Breather Tube | ||||
| 77229-48030 |
Clamp, Breather Tube
2005-03 → —
|
MHU2# | — | |
| 77272B — Support, Breather Tube, NO.1 | ||||
| 77272-48020 |
Support, Breather Tube, NO.1
2005-03 → —
|
MHU2# | — | |
| 77273C — Support, Breather Tube, NO.2 | ||||
| 77273-48020 |
Support, Breather Tube, NO.2
2005-03 → 2007-05
ended
|
MHU2# | — | |
| 77277R — Protector, Fuel Tank Filler Pipe | ||||
| 77277-48060 |
Protector, Fuel Tank Filler Pipe
2005-03 → —
|
MHU2# | — | |
| 77278C — Protector, Fuel Tank Filler Pipe, NO.2 | ||||
| 77278-48010 |
Protector, Fuel Tank Filler Pipe, NO.2
2005-03 → —
|
MHU2# | — | |
| 77281A — Clamp, Fuel Filler Pipe | ||||
| 77281-48040 |
Clamp, Fuel Filler Pipe
2005-03 → —
|
MHU2# | — | |
| 77291A — Shield, Fuel Tank Filler Pipe | ||||
| 77291-48030 |
Shield, Fuel Tank Filler Pipe
2005-03 → —
|
MHU2# | — | |
| 77292C — Shield, Fuel Tank Filler Pipe, NO.2 | ||||
| 77292-48020 |
Shield, Fuel Tank Filler Pipe, NO.2
2005-03 → —
|
MHU2# | — | |
| 77297 — Connector, Fuel Tube | ||||
| 77297-48010 |
Connector, Fuel Tube
2005-03 → —
|
MHU2# | — | |
| 77310A — Cap Assy, Fuel Tank | ||||
| 77300-48010 |
Cap Assy, Fuel Tank
2005-03 → —
|
MHU2# | — | |
| 77316 — Gasket, Fuel Tank Cap | ||||
| 77316-48010 |
Gasket, Fuel Tank Cap
2005-03 → —
|
MHU2# | — | |
| 77330 — Cap Assy, Fuel Lid Switch | ||||
| 77330-48010 |
Cap Assy, Fuel Lid Switch
2005-03 → —
|
MHU2# | — | |
| 77350 — Lid Assy, Fuel Filler Opening | ||||
| 77350-48080 |
Lid Assy, Fuel Filler Opening
2005-03 → 2007-05
ended
|
MHU2# | — | |
| 77366 — Spring, Fuel Filler Opening Lid Hinge | ||||
| 77360-30080 |
Spring, Fuel Filler Opening Lid Hinge
2005-03 → —
|
MHU2# | — | |
| 77373 — Nut, Fuel Lid Lock | ||||
| 77373-48010 |
Nut, Fuel Lid Lock
2005-03 → —
|
MHU2# | — | |
| 77377 — Retainer, Fuel Filler Opening Lid Lock | ||||
| 77377-12050 |
Retainer, Fuel Filler Opening Lid Lock
2005-03 → —
|
MHU2# | — | |
| 77391 — Ring, Fuel Inlet Box | ||||
| 77391-12020 |
Ring, Fuel Inlet Box
2005-03 → —
|
MHU2# | — | |
| 77391A — Ring, Fuel Inlet Box | ||||
| 77391-33010 |
Ring, Fuel Inlet Box
2005-03 → —
|
MHU2# | — | |
| 77601B — Band Sub-assy, Fuel Tank, NO.1 RH | ||||
| 77601-48050 |
Band Sub-assy, Fuel Tank, NO.1 RH
2005-03 → —
|
MHU2# | — | |
| 77602B — Band Sub-assy, Fuel Tank, NO.1 LH | ||||
| 77602-48050 |
Band Sub-assy, Fuel Tank, NO.1 LH
2005-03 → —
|
MHU2# | — | |
| 77606 — Protector Sub-assy, Fuel Tank, NO.1 | ||||
| 77606-48080 |
Protector Sub-assy, Fuel Tank, NO.1
2005-03 → —
|
MHU2# | — | |
| 77681 — Seat, Fuel Tank Band, RH | ||||
| 77616-48020 |
Seat, Fuel Tank Band, RH
2005-03 → —
|
MHU2# | — | |
| 77682 — Seat, Fuel Tank Band, LH | ||||
| 77616-48030 |
Seat, Fuel Tank Band, LH
2005-03 → —
|
MHU2# | — | |
No quantity column: the factory catalogue records which parts a vehicle
takes, never how many.
