Toyota Highlander
2019-12 → present · chassis AXUH7#,GSU7#,TXUA7# · catalogue 526430 · United States
Supported model
Data version 2023-10
Battery & Battery Cable
31 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|

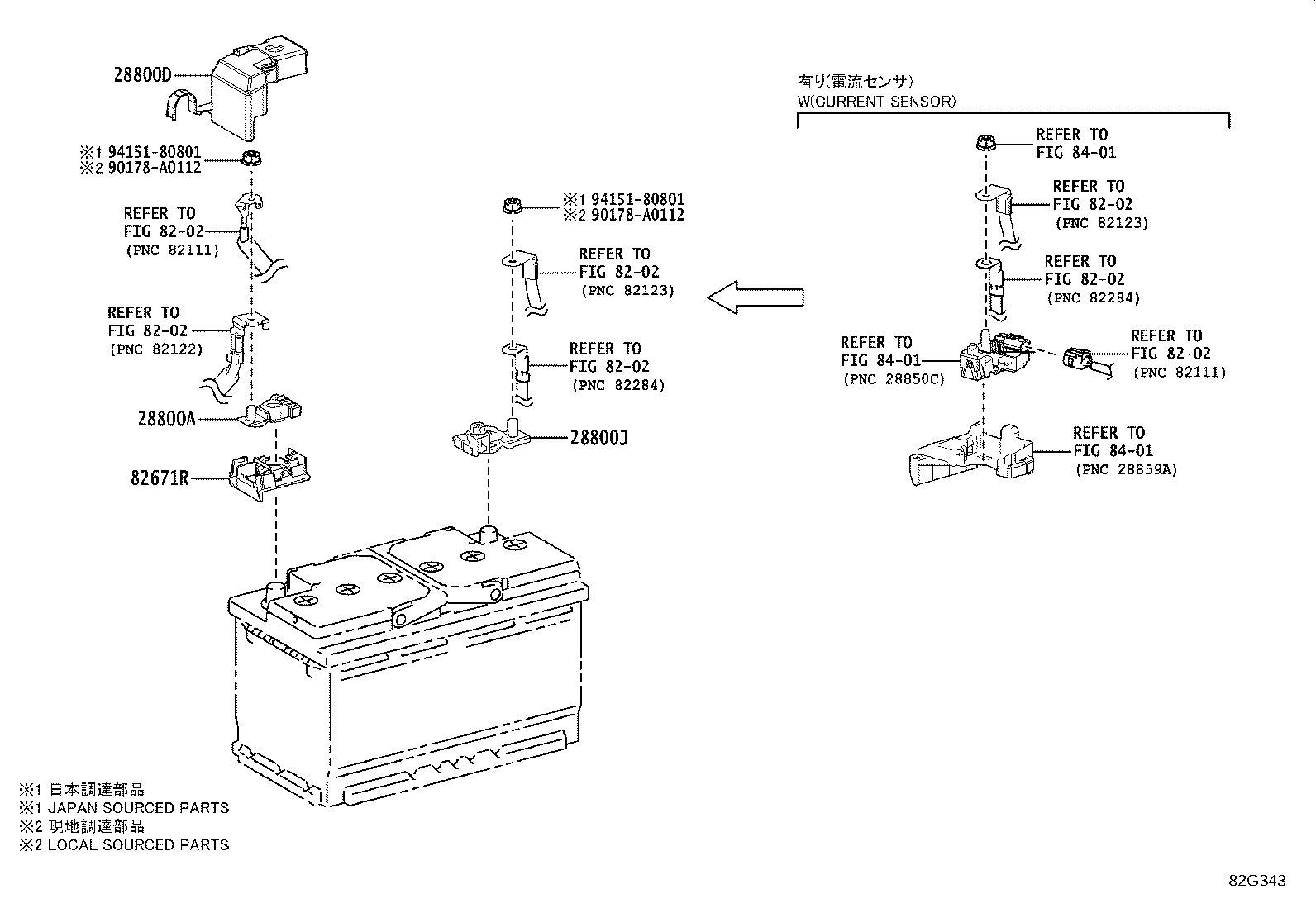

| 28800A | Terminal, Battery Positive |
| 28800D | Cover, Connector(FOR BATTERY TERMINAL) |
| 28800J | Terminal, Battery Negative |
| 28800M | Terminal, Battery Positive |
| 28885B | Hose, Battery |

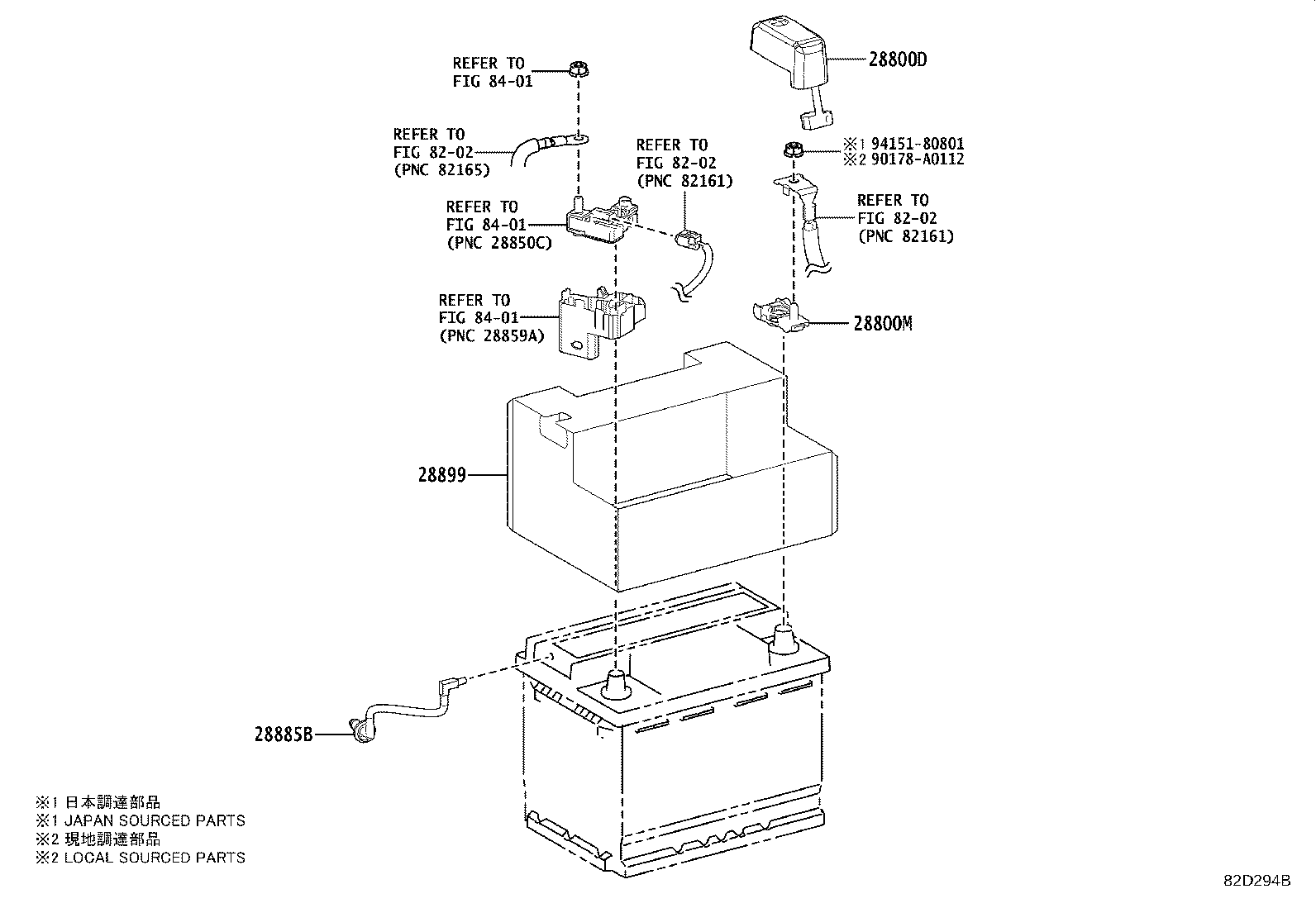

| 28899 | Insulator, Battery |
| 82671R | Stopper, Battery Terminal |
| 82685E | Plate, Service Plug Caution |
| 89892A | Sensor, Battery Voltage |
| G3834 | Grip, Service Plug |
| G3850 | Box Assy, Traction Battery Device, NO.1 |
| G920Q | Shield Sub-assy, Hybrid Battery, NO.1 |

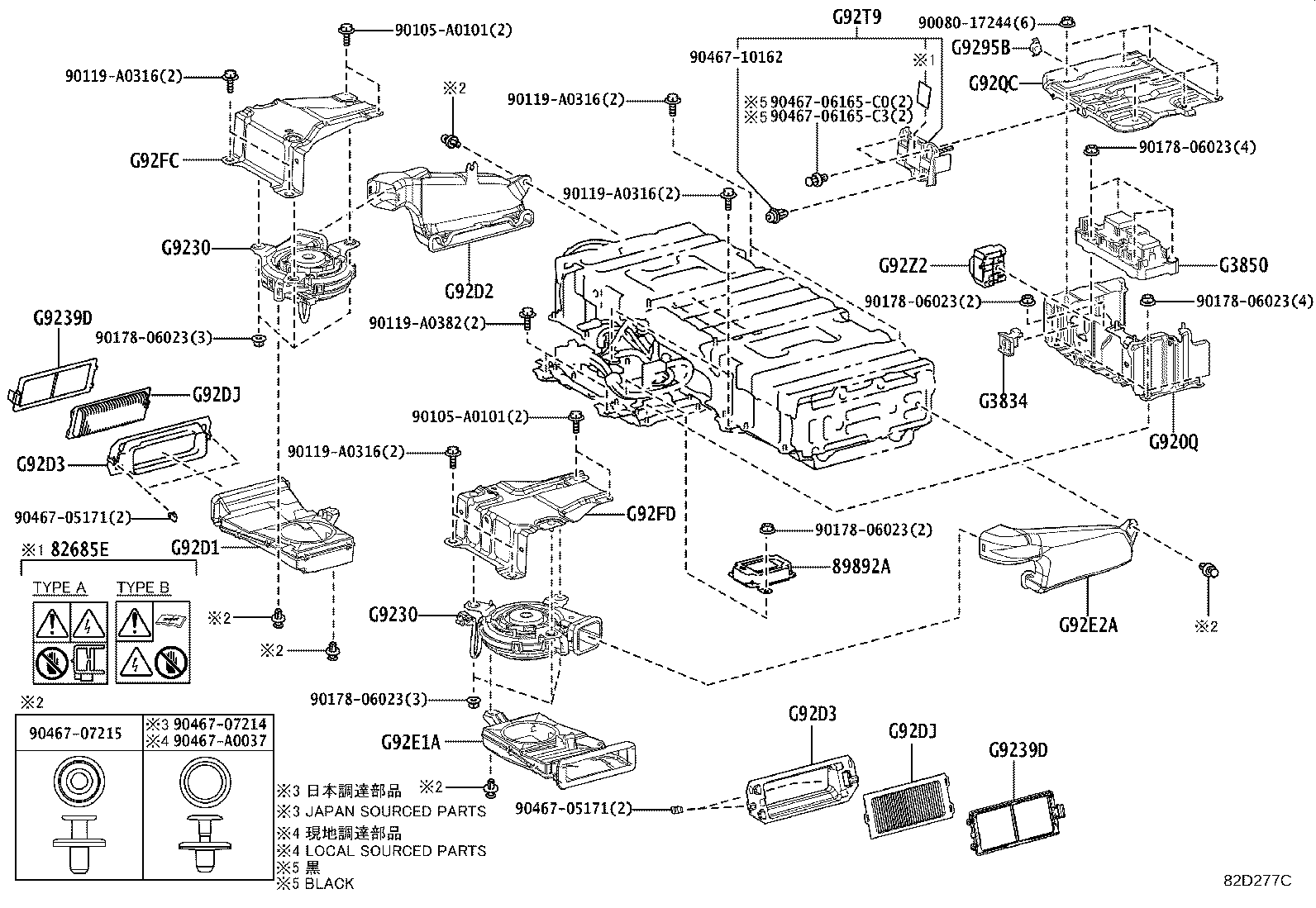

| G9230 | Blower Assy, Battery Cooling |
| G9239D | Cover, HV Battery Intake, NO.1 |
| G9282 | Thermistor, Hybrid Battery |
| G9289A | Label, Battery Caution |
| G9295B | Striker, Battery Cover Lock |
| G9298 | Clamp, HV Battery |
| G92D1 | Duct, Hybrid Battery Intake, NO.1 |
| G92D2 | Duct, Hybrid Battery Intake, NO.2 |
| G92D3 | Duct, Hybrid Battery Intake, NO.3 |
| G92DJ | Filter, HV Battery Intake, NO.2 |
| G92E1A | Duct, HV Battery Intake, NO.1 LH |
| G92E2A | Duct, HV Battery Intake, NO.2 LH |
| G92FC | Bracket, Battery Cooling, NO.1 |
| G92FD | Bracket, Battery Cooling, NO.2 |
| G92QC | Panel, HV Battery Shield, NO.10 |
| G92T9 | Cover, Hybrid Battery Service Plug |
| G92X2 | Wire, HV Battery Pack, NO.2 |
| G92Z2 | Block, Hybrid Battery Terminal |

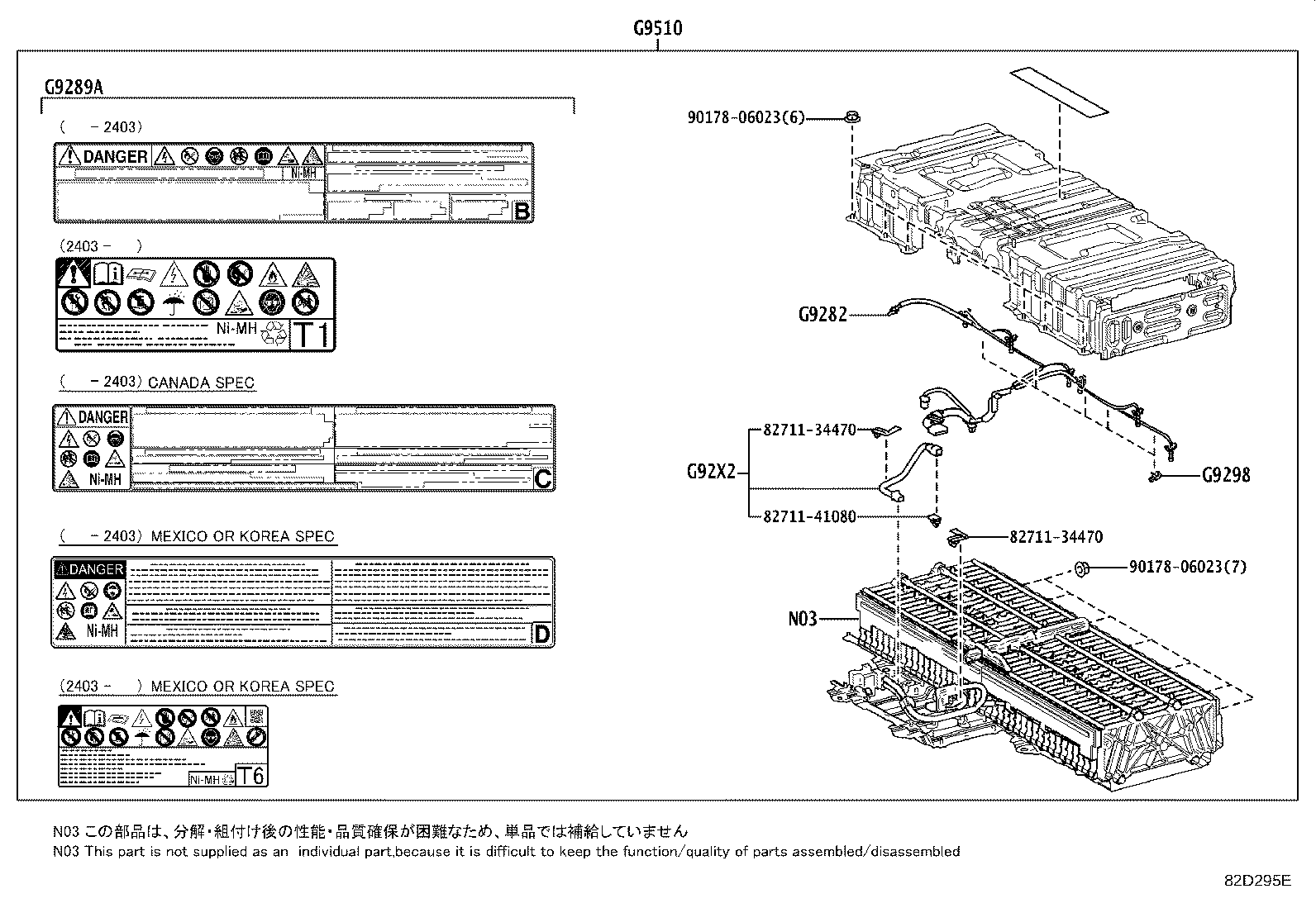

| G9510 | Battery Assy, HV Supply |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
