Toyota Highlander
2019-12 → present · chassis AXUH7#,GSU7#,TXUA7# · catalogue 526430 · United States
Supported model
Data version 2023-10

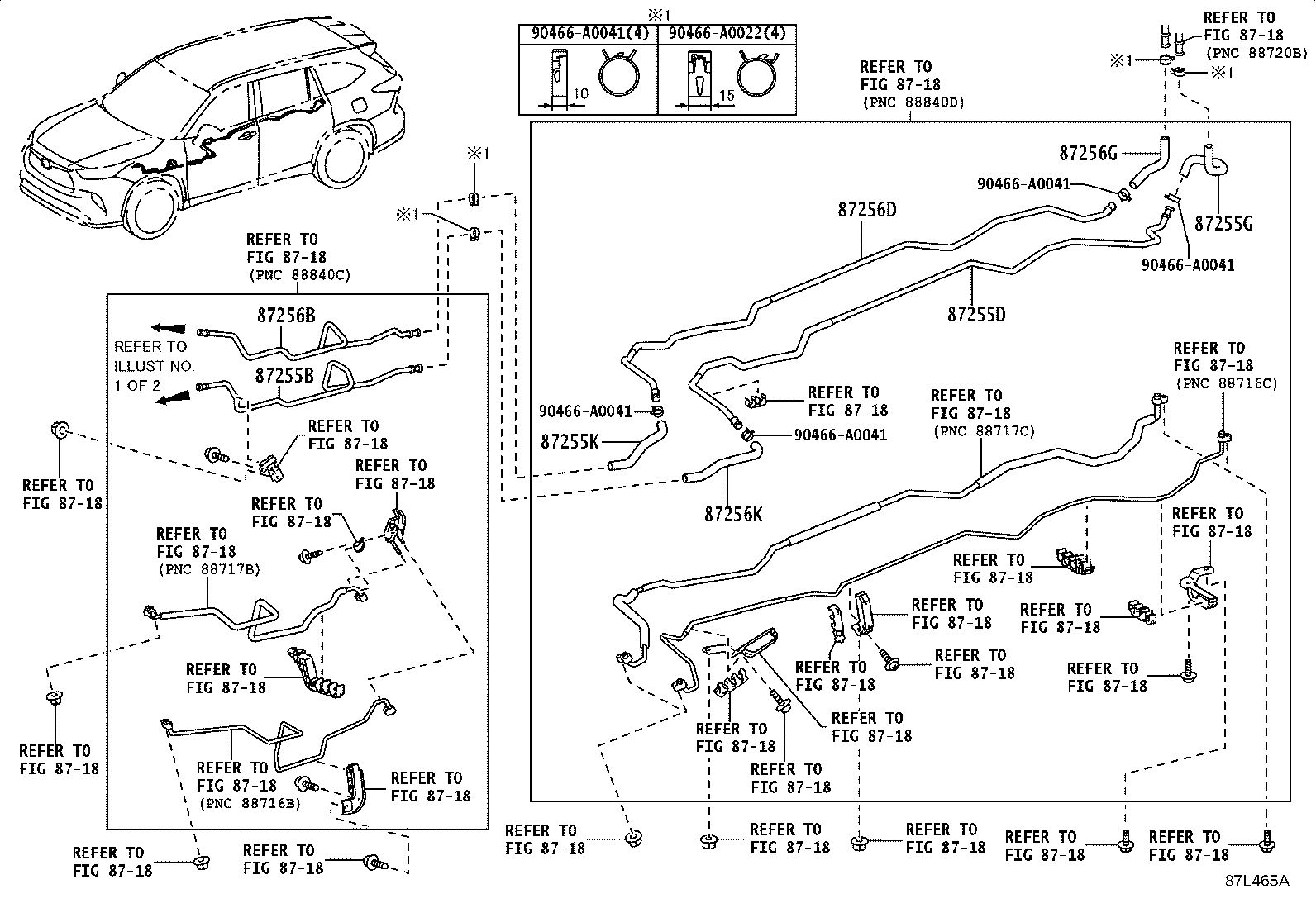

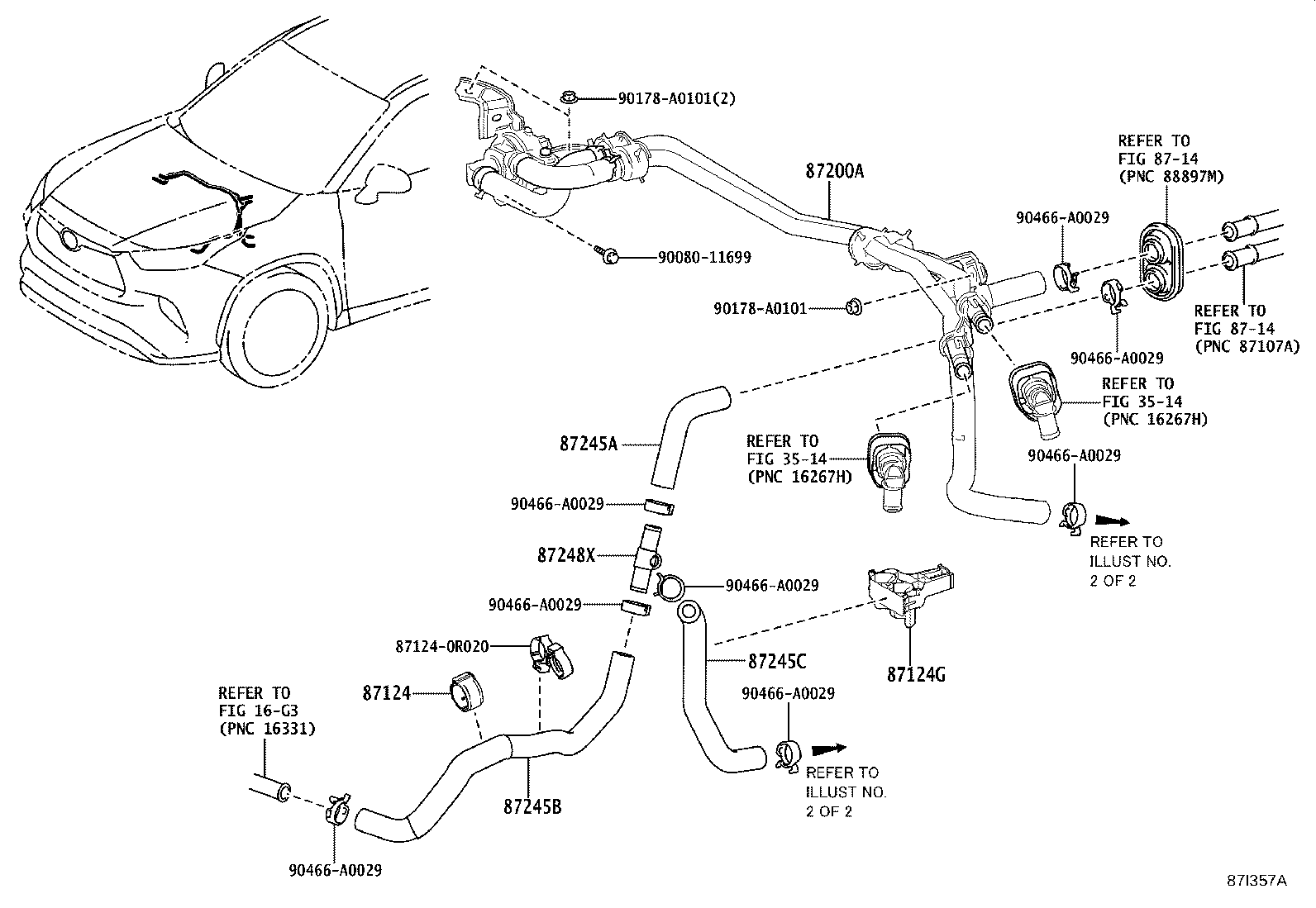

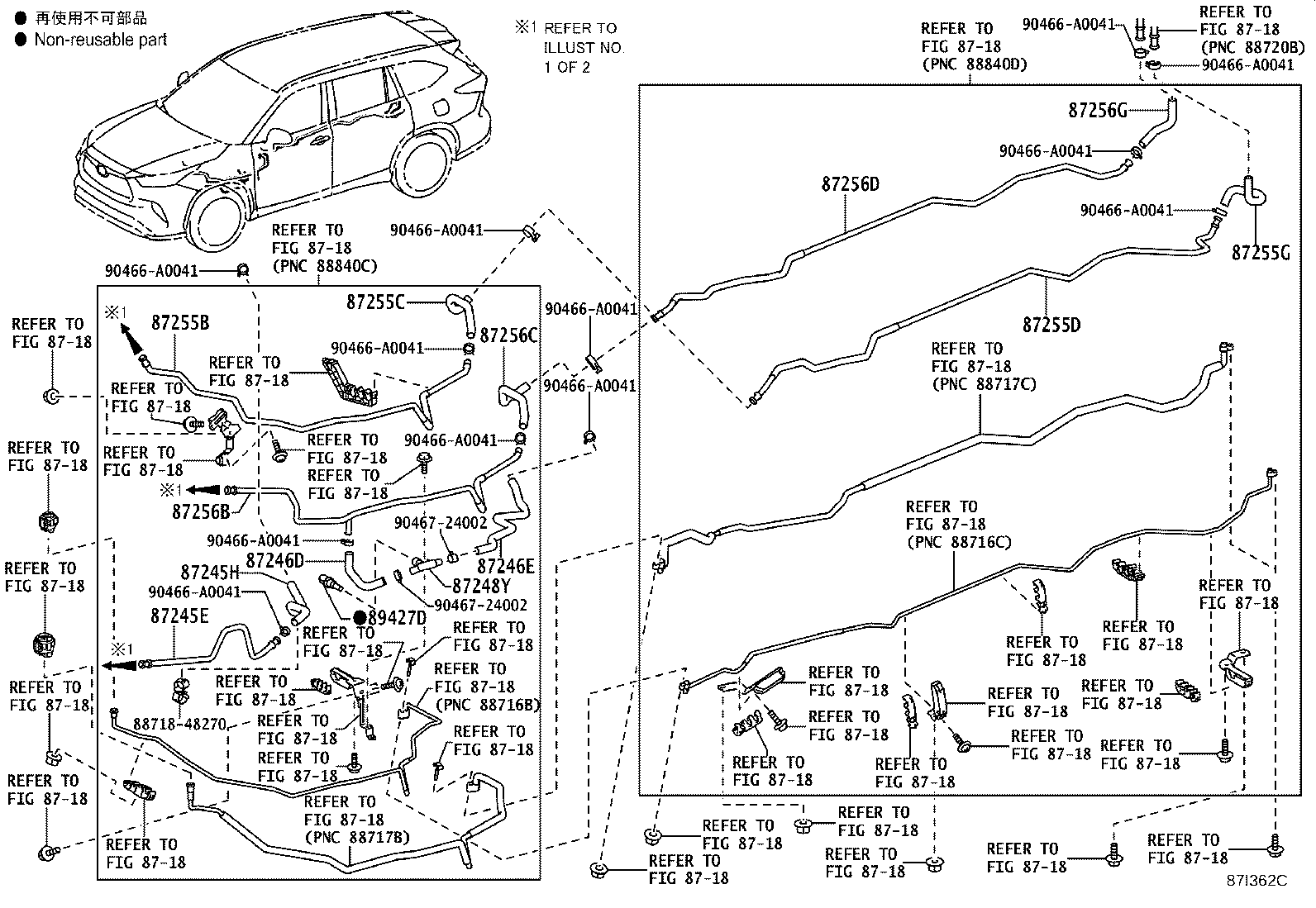

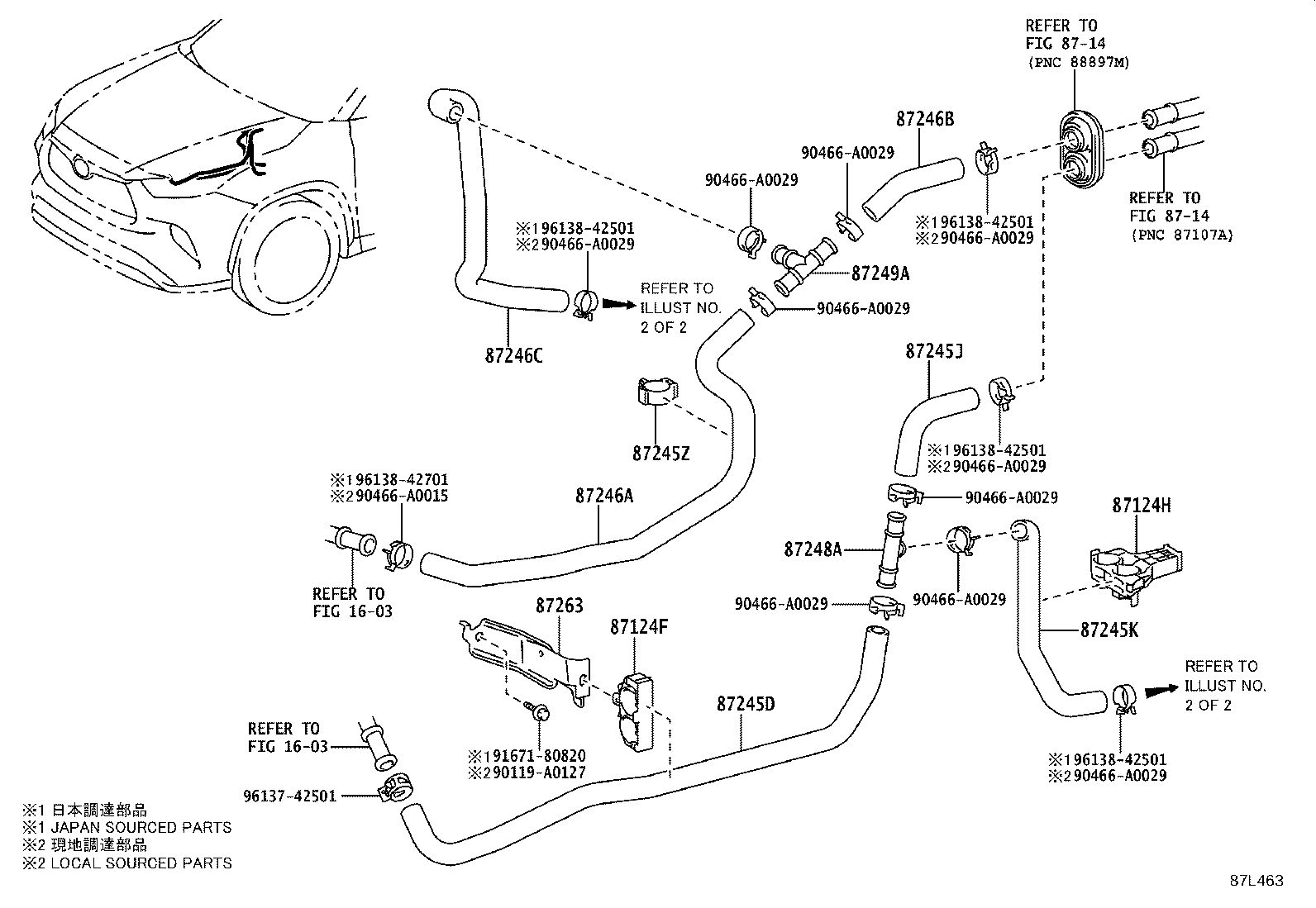

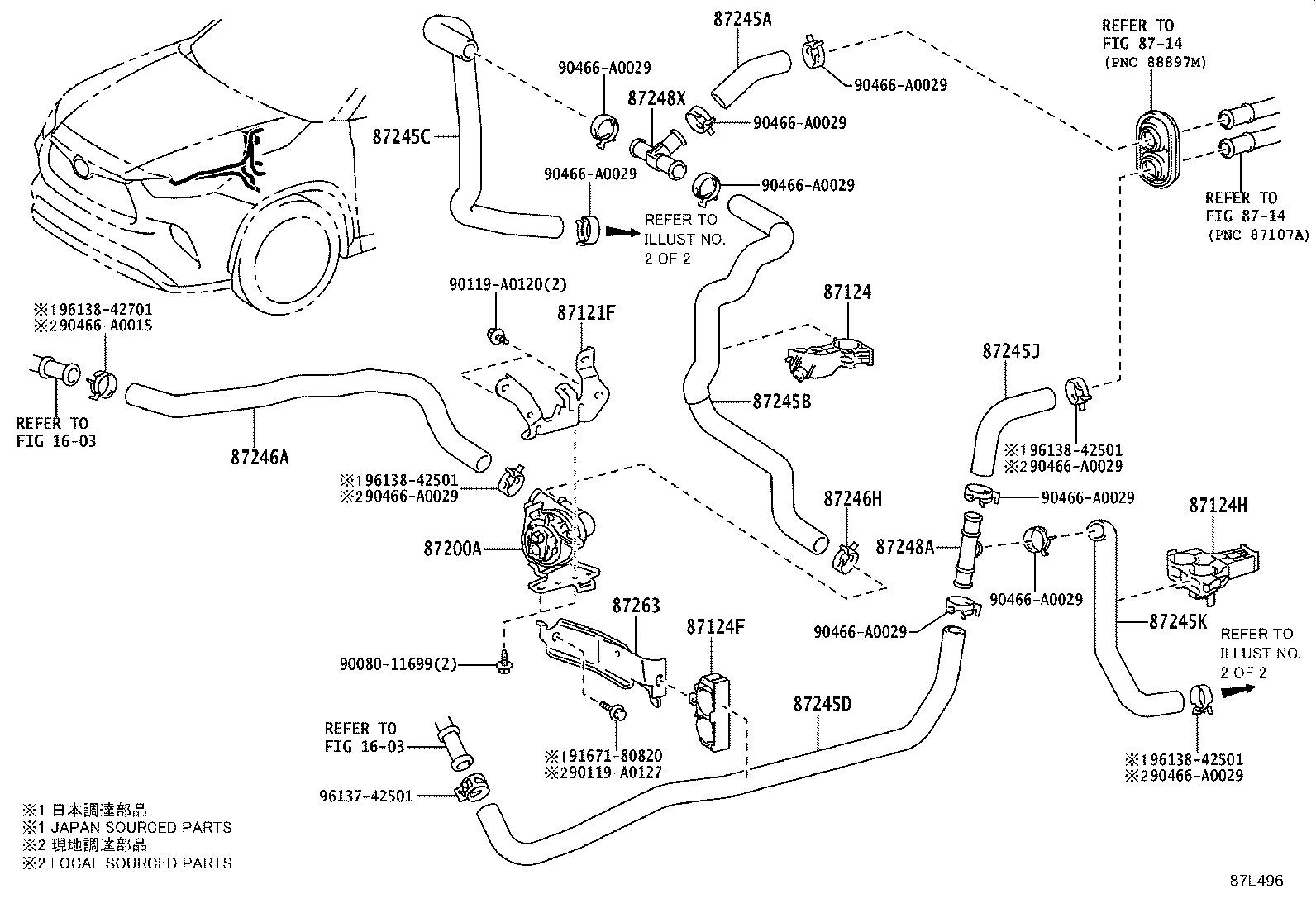

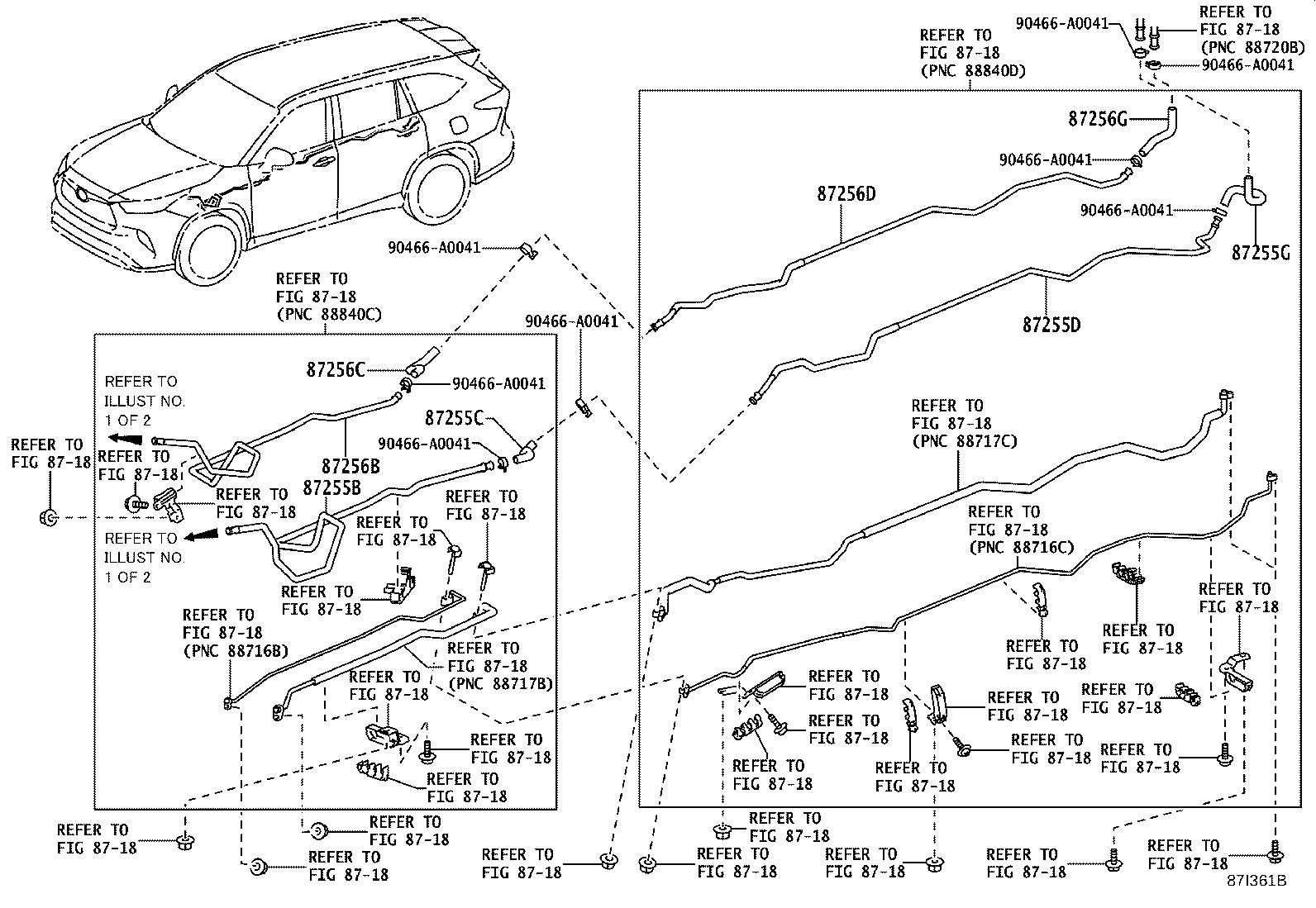

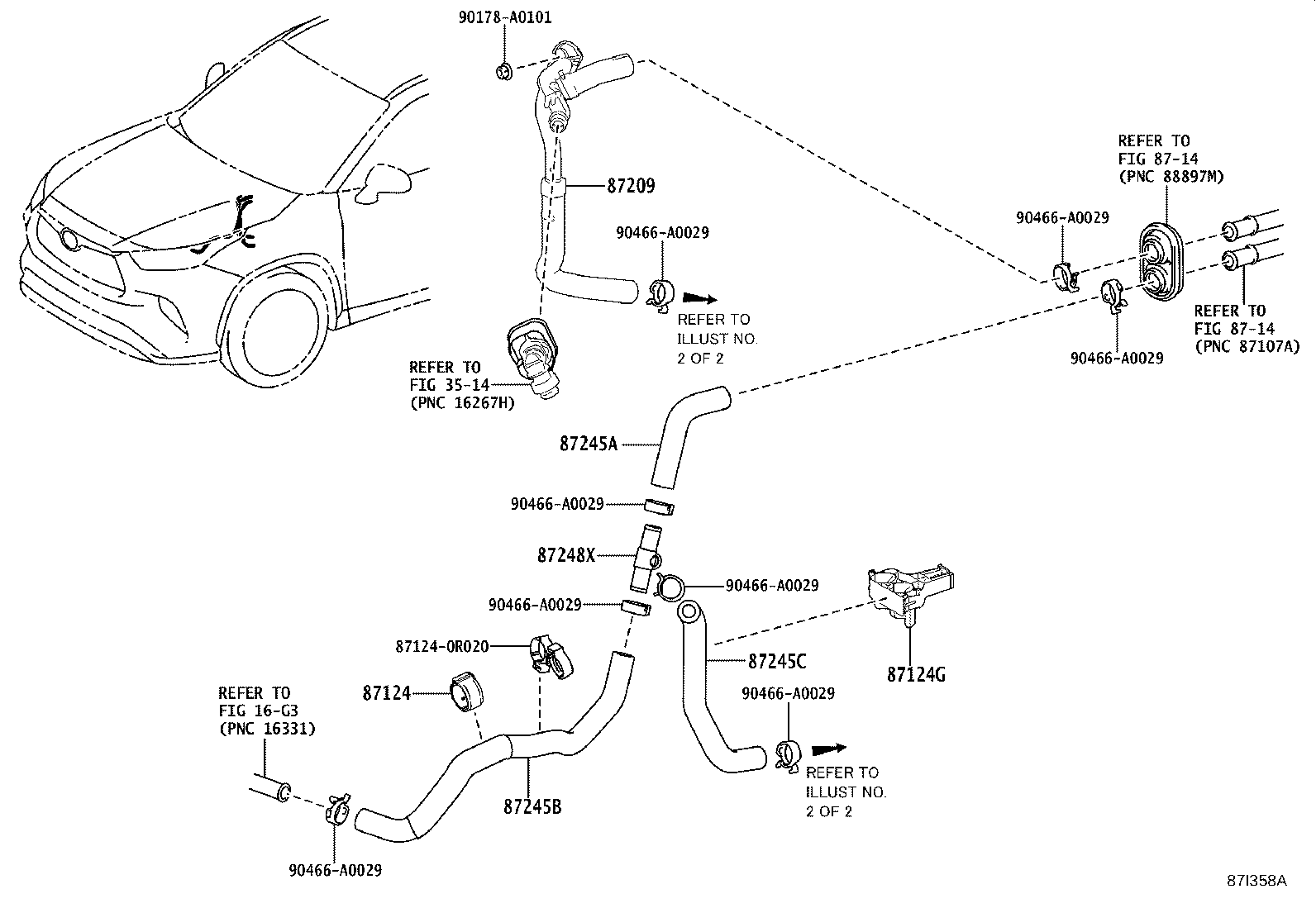

Heating & Air Conditioning - Water Piping
40 part groups · 8 illustrations
Part groups
| PNC | Description |
|---|---|
| 87121F | Bracket, Heater |
| 87124 | Clamp, Heater |
| 87124A | Clamp, Heater |
| 87124F | Clamp, Heater Hose, NO.1 |
| 87124G | Clamp, Heater Hose, NO.2 |
| 87124H | Clamp, Heater Hose, NO.3 |
| 87200A | Pump Assy, Water(FOR HEATER) |
| 87209 | Hose Sub-assy, Water |
| 87245A | Hose, Heater Water, Inlet A |
| 87245B | Hose, Heater Water, Inlet B |
| 87245C | Hose, Heater Water ,Inlet C |
| 87245D | Hose, Heater Water, Inlet D |
| 87245E | Hose, Heater Water, Inlet E |
| 87245H | Hose, Heater Water, Inlet H |
| 87245J | Hose, Heater Water, Inlet J |
| 87245K | Hose, Heater Water, Inlet K |
| 87245X | Hose, Heater Water |
| 87245Z | Clip OR Clamp (FOR HEATER WATER HOSE) |
| 87246A | Hose, Heater Water, Outlet A |
| 87246B | Hose, Heater Water, Outlet B |
| 87246C | Hose, Heater Water, Outlet C |
| 87246D | Hose, Heater Water, Outlet D |
| 87246E | Hose, Heater Water, Outlet E |
| 87246H | Clip OR Clamp(FOR HEATER WATER HOSE) |
| 87248A | Pipe, Heater Water Inlet, A |
| 87248X | Pipe, Heater Water |
| 87248Y | Pipe, Heater Water, NO.2 |
| 87249A | Pipe, Heater Water Outlet, A |
| 87255B | Hose, Rear Heater Water Inlet, B |
| 87255C | Hose, Rear Heater Water Inlet, C |
| 87255D | Hose, Rear Heater Water Inlet, D |
| 87255G | Hose, Rear Heater Water Inlet, G |
| 87255K | Hose, Rear Heater Water Inlet, K |
| 87256B | Hose, Rear Heater Water Outlet, B |
| 87256C | Hose, Rear Heater Water Outlet, C |
| 87256D | Hose, Rear Heater Water Outlet, D |
| 87256G | Hose, Rear Heater Water Outlet, G |
| 87256K | Hose, Rear Heater Water Outlet, K |
| 87263 | Bracket, Heater Water Pipe, NO.1 |
| 89427D | Switch, Temperature |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
