Toyota C-hr
2016-10 → present · chassis MAXH10,NGX10,50,ZGX10,ZYX1# · catalogue 528510 · United States
Supported model
Data version 2019-09

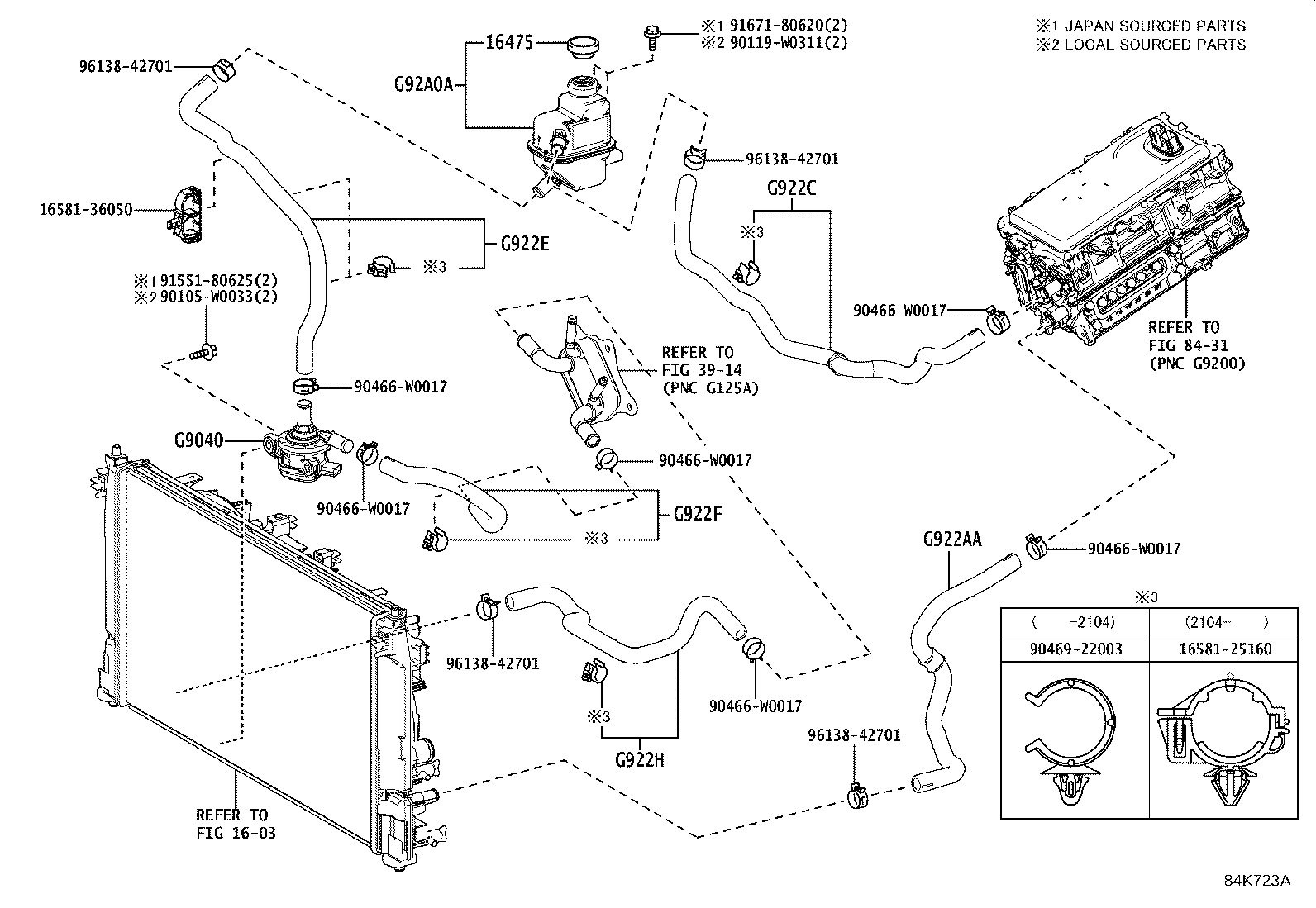

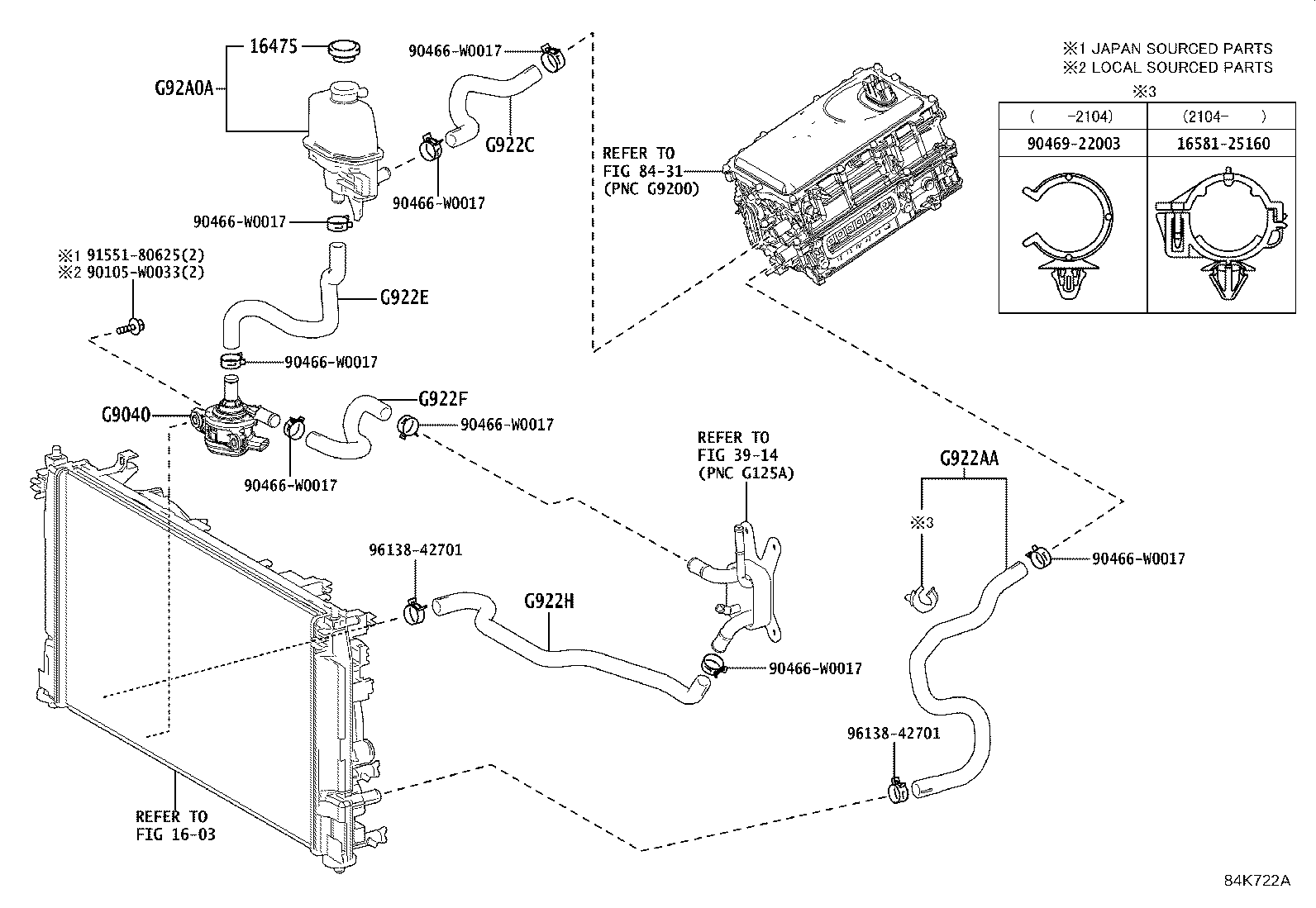

Inverter Cooling
8 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 16475 | Cap, Reserve Tank |
| G9040 | Inverter Water Pump Assy(W/MOTOR) |
| G922AA | Hose, Inverter Cooling Inlet, NO.1 |
| G922C | Hose, Inverter Cooling Outlet, NO.1 |
| G922E | Hose, Hybrid Water Pump Inlet |
| G922F | Hose, Hybrid Water Pump Outlet, NO.1 |
| G922H | Hose, Hybrid Radiator Inlet |
| G92A0A | Tank Assy, Inverter Reserve |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
