Toyota Grand Highlander
2023-06 → present · chassis AASH1#,TASA1#,TASH15 · catalogue 556410 · United States
Supported model
Data version 2023-05

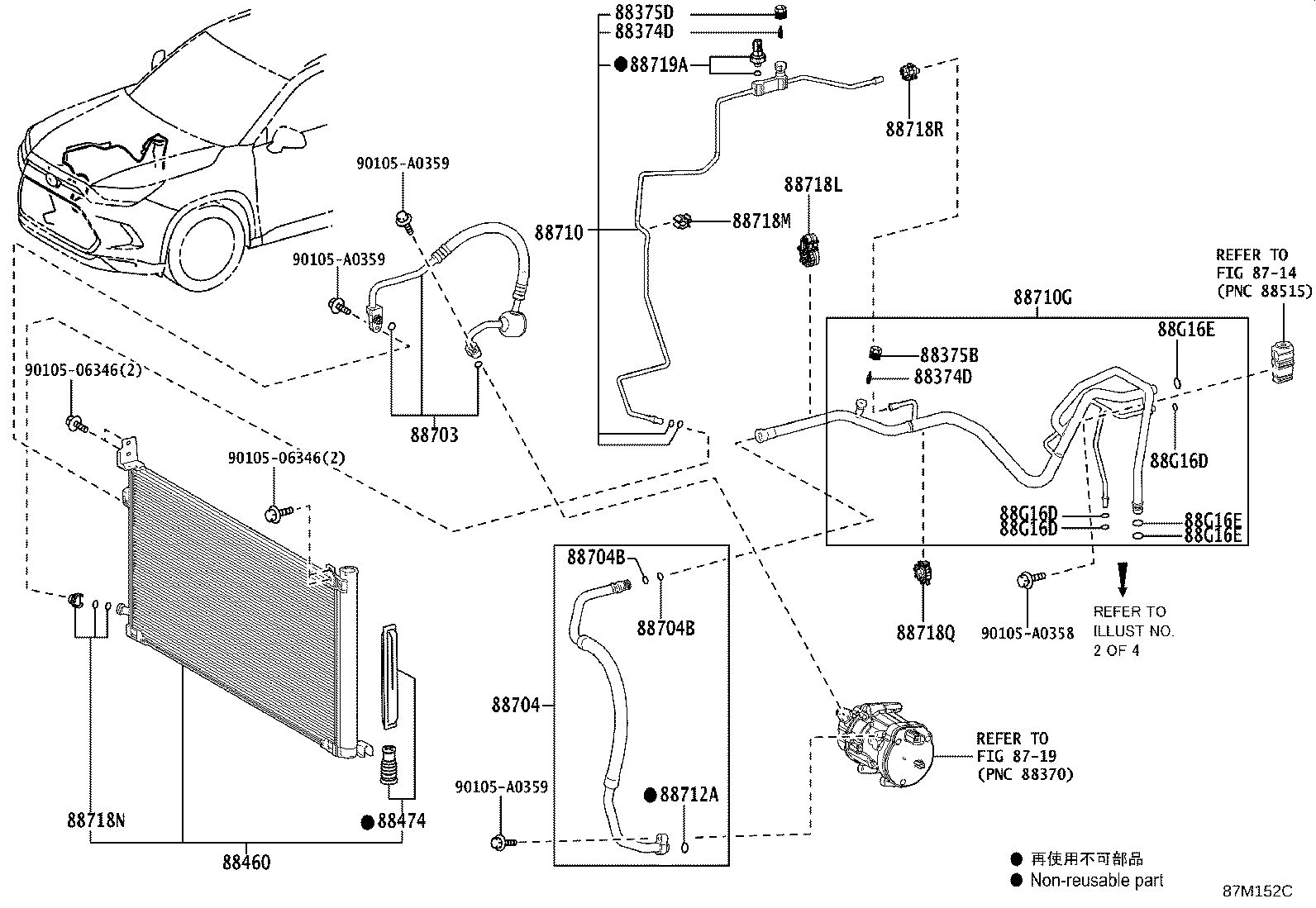

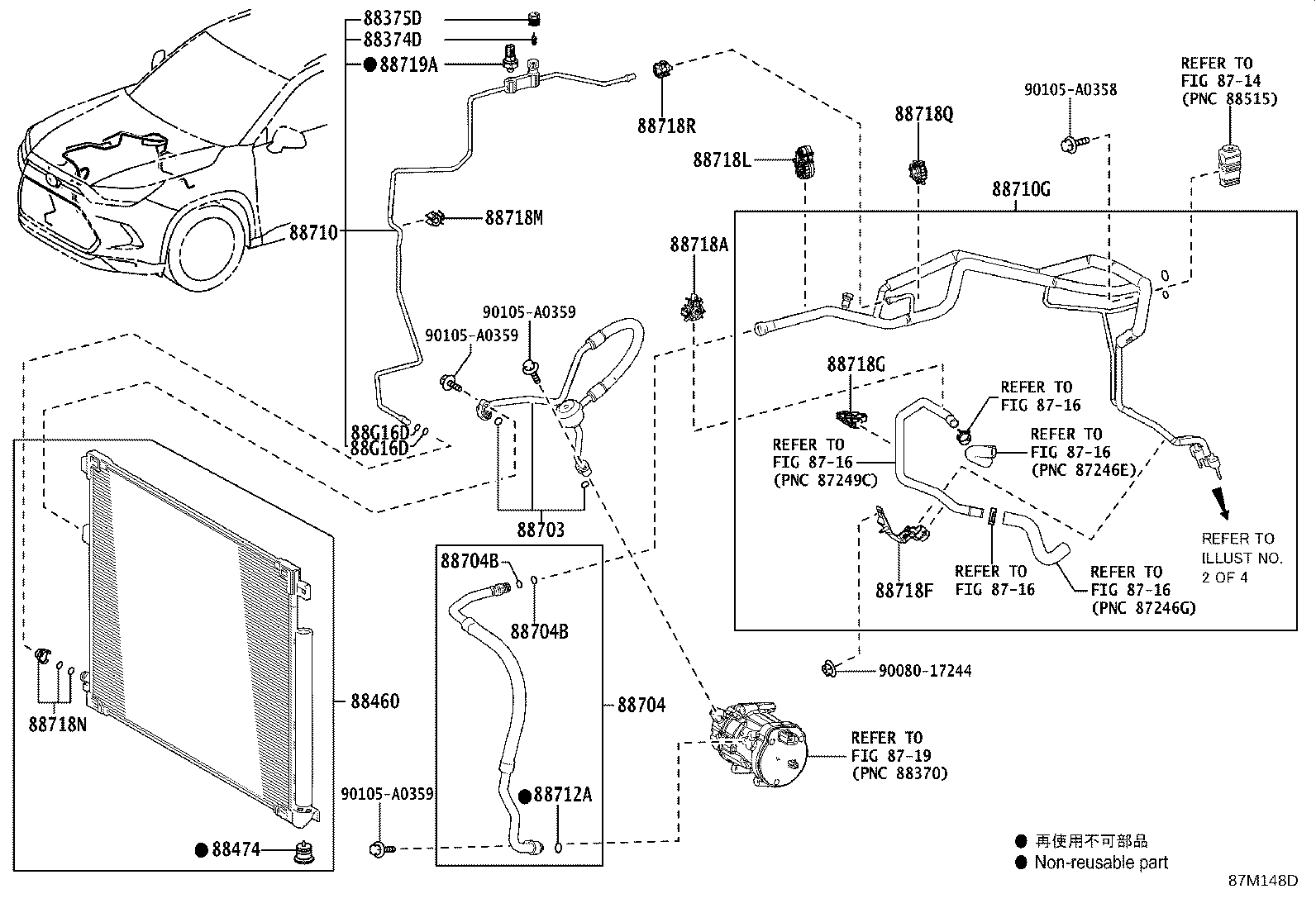

Heating & Air Conditioning - Cooler Piping
33 part groups · 12 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|
| 88374D | Valve, Service NO.3 |
| 88375B | Cap, Service Valve, NO.1 |
| 88375D | Cap, Service Valve, NO.2 |
| 88460 | Condenser Assy, Cooler |
| 88474 | Dryer, Cooler |
| 88688F | Bracket, Cooler Refrigerant Hose, NO.2 |
| 88688G | Bracket, Cooler Refrigerant Pipe |
| 88703 | Hose Sub-assy, Discharge |
| 88704 | Hose Sub-assy, Suction |
| 88704B | Ring, O(FOR SUCTION HOSE) |
| 88710 | Tube Assy, Air Conditioner |
| 88710G | Tube & Accessory Assy, Air Conditioner, NO.2 |
| 88712A | Ring, O(FOR COOLER REFRIGERANT SUCTION HOSE) |
| 88716B | Pipe, Cooler Refrigerant Liquid, B |
| 88716C | Pipe, Cooler Refrigerant Liquid, C |
| 88717B | Pipe, Cooler Refrigerant Suction, B |
| 88717C | Pipe, Cooler Refrigerant Suction, C |
| 88717D | Pipe, Cooler Refrigerant Suction, D |
| 88718A | Clamp, NO.1(FOR COOLER REFRIGERANT PIPE) |
| 88718B | Clamp, NO.2(FOR COOLER REFRIGERANT PIPE) |
| 88718F | Clamp, NO.1(FOR COOLER REFRIGERANT HOSE) |
| 88718G | Clamp, NO.2(FOR COOLER REFRIGERANT HOSE) |
| 88718L | Clamp, Piping |
| 88718M | Clamp, Piping |
| 88718N | Clamp, Piping |
| 88718Q | Clamp, Piping |
| 88718R | Clamp, Piping |
| 88719A | Sensor, Air Conditioner Pressure |

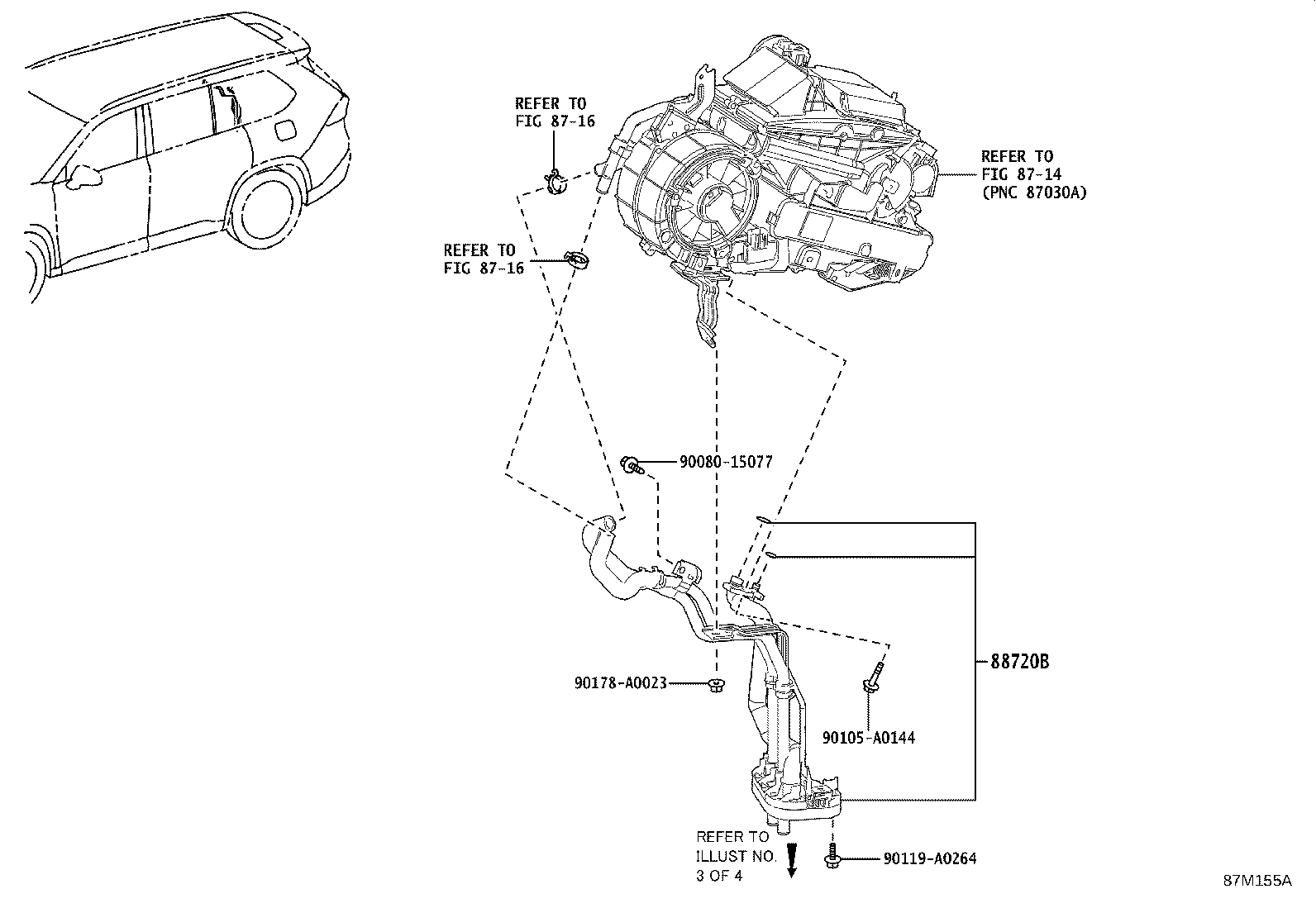

| 88720B | Hose & Accessory, Air Conditioner |

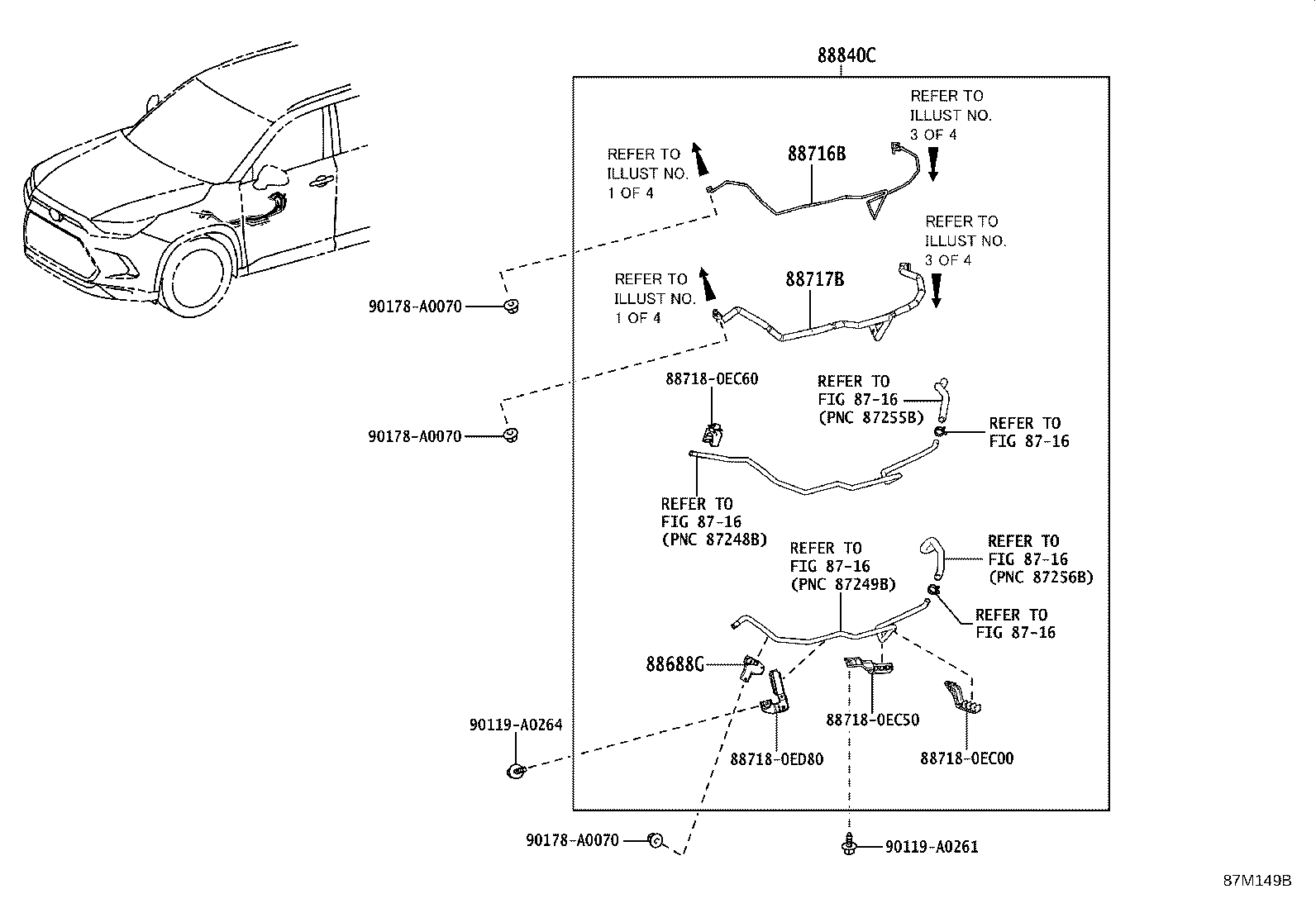

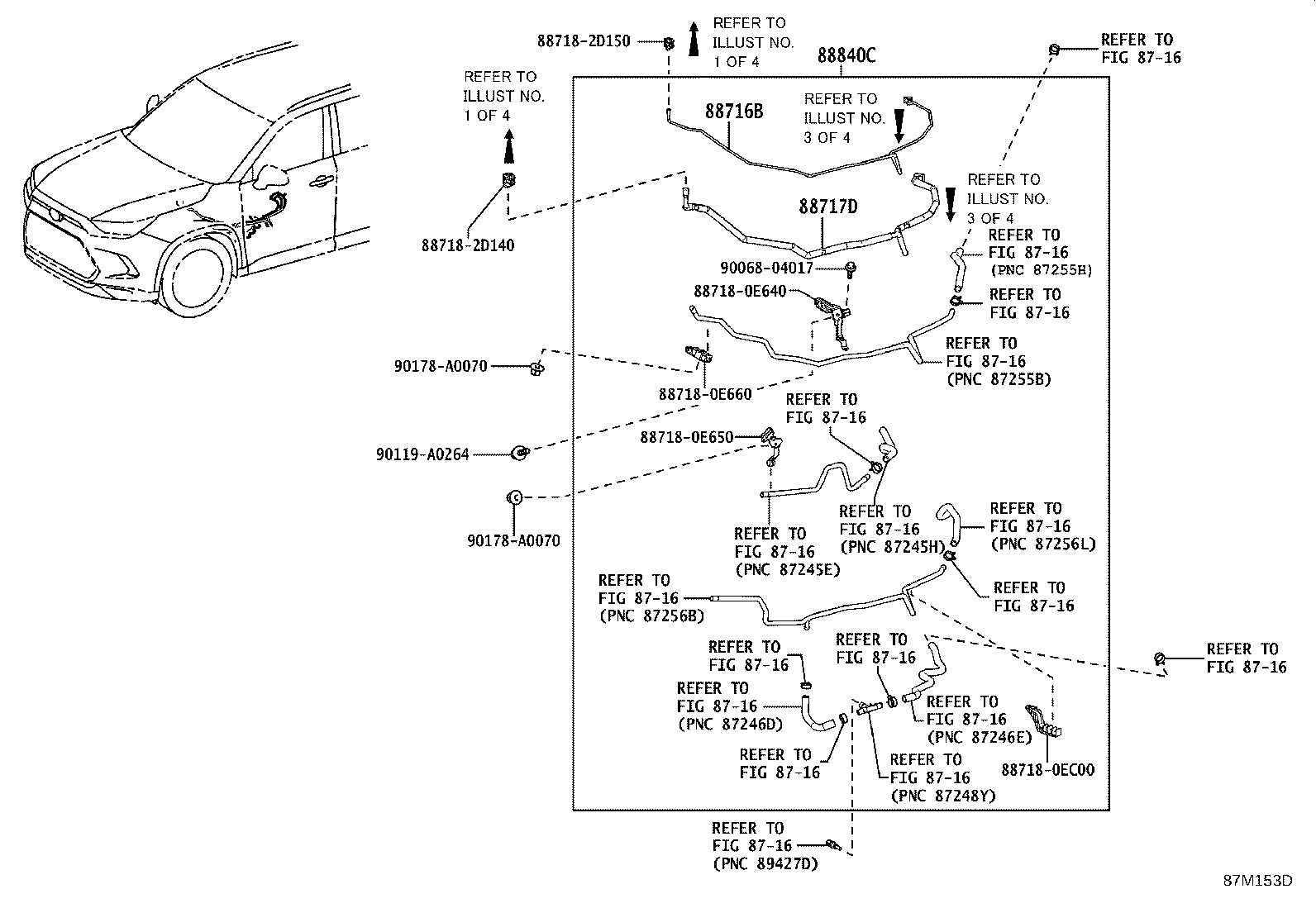

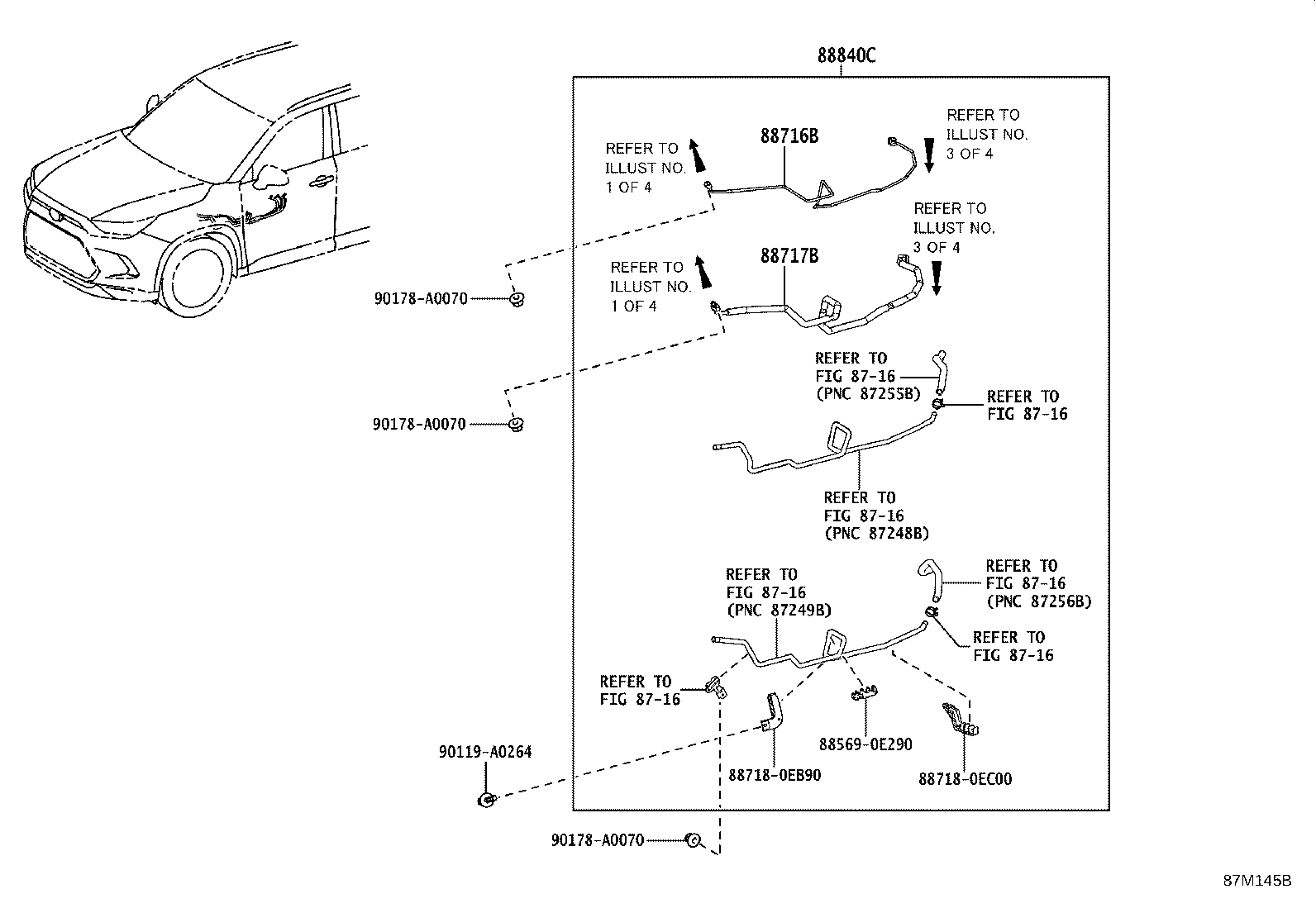

| 88840C | Accessory Assy, Air Conditioner, NO.1 |

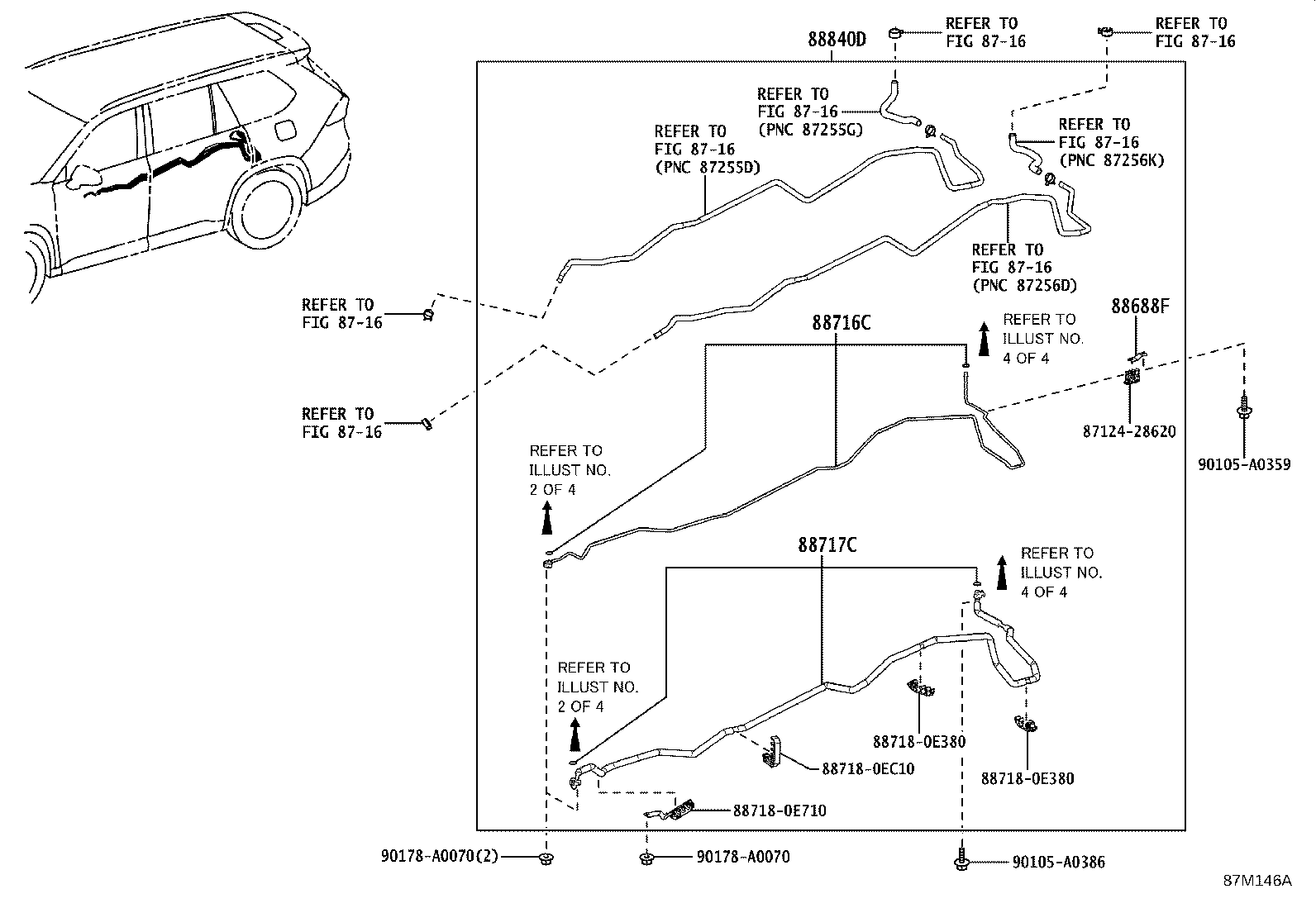

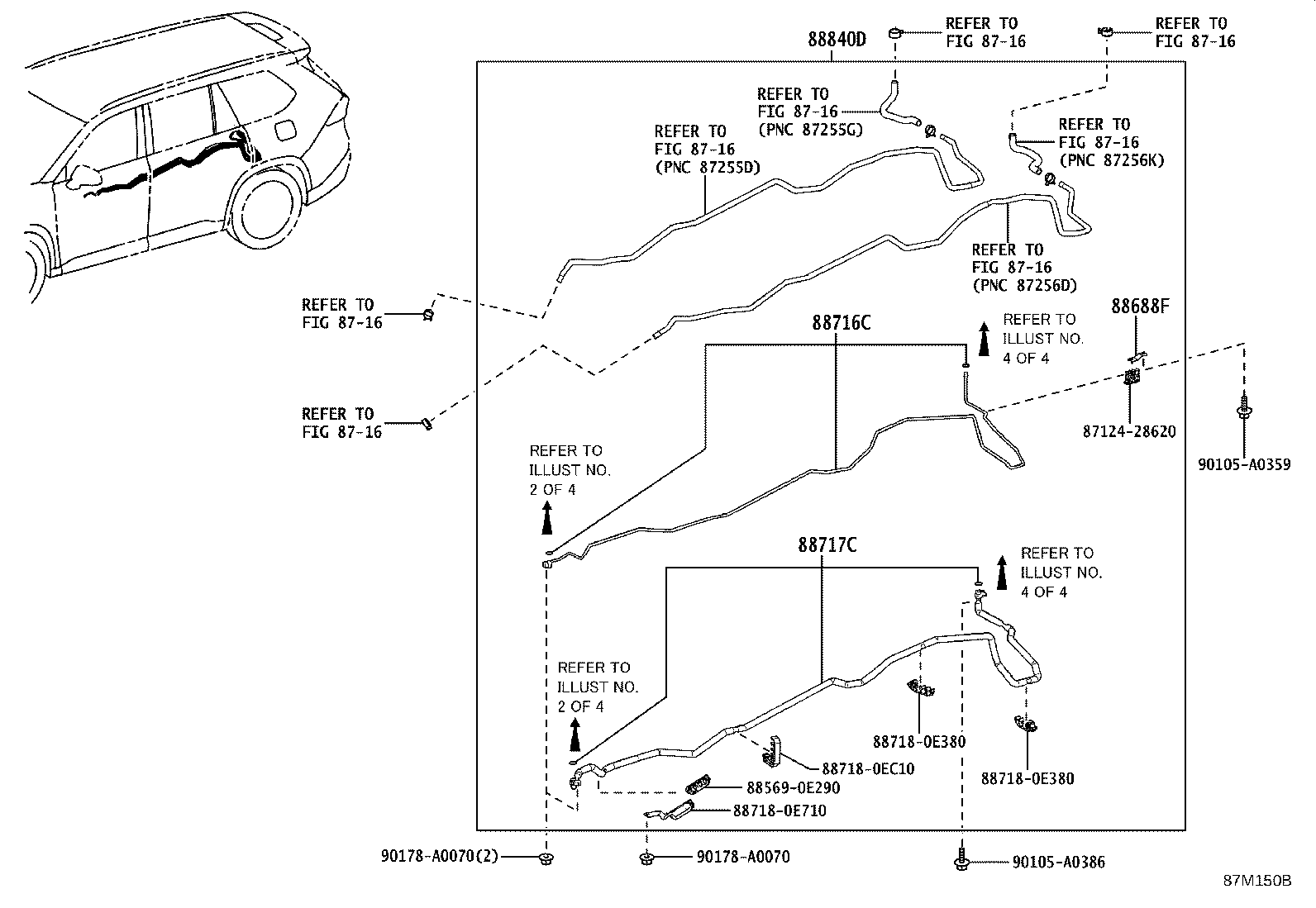

| 88840D | Accessory Assy, Air Conditioner, NO.2 |
| 88G16D | Ring, O, NO.2(FOR TUBE ASSY, AIR CONDITIONER) |
| 88G16E | Ring, O, NO.3(FOR TUBE ASSY, AIR CONDITIONER) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
