Toyota Lexus TX Series
2023-09 → present · chassis GYU15,TAUA1#,TAUH15 · catalogue 557410 · United States
Supported model
Data version 2024-08

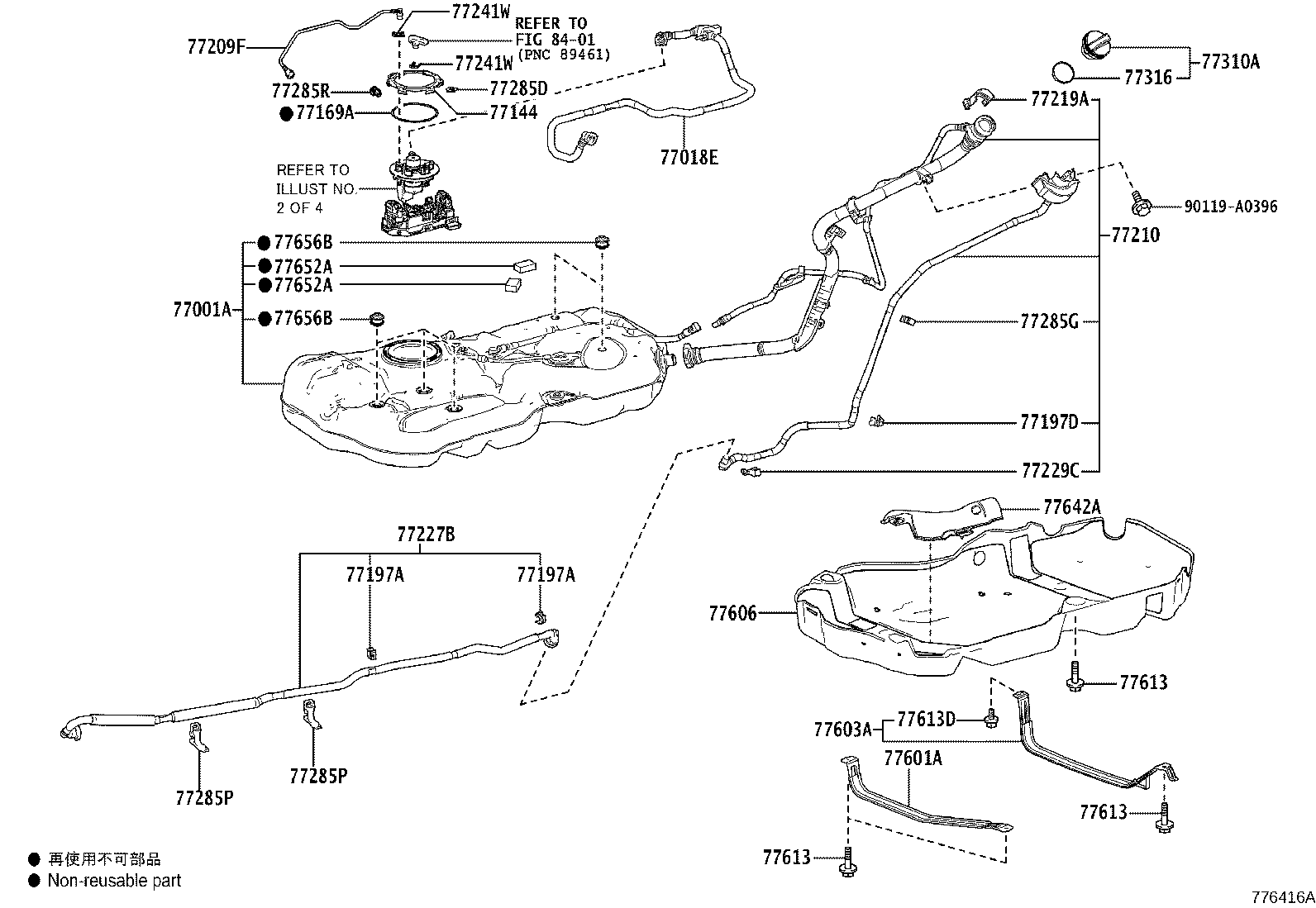

Dashed callouts are standard fasteners the factory draws but does not list
as separate parts — there is no part number behind them.
| Part number | Description | Fitment | Price | |
|---|---|---|---|---|
| 77001A — Tank Sub-assy, Fuel | ||||
| 77001-0E240 |
Tank Sub-assy, Fuel
2023-09 → —
|
TAUA1# G,M,N | — | |
| 77001-0E240 |
Tank Sub-assy, Fuel
2024-12 → —
|
TAUA15 S | — | |
| 77001-0E250 |
Tank Sub-assy, Fuel
2023-09 → 2024-09
ended
|
TAUH15 | — | |
| 77001-0E251 |
Tank Sub-assy, Fuel
2024-10 → —
|
TAUH15 | — | |
| 77001-40080 |
Tank Sub-assy, Fuel
2023-12 → —
|
GYU15 | — | |
| 77018E — Tube Sub-assy, Fuel Tank Evaporation Vent | ||||
| 77018-0E150 note |
Tube Sub-assy, Fuel Tank Evaporation Vent
2023-09 → —
|
TAUA1# G,M,N | — | |
| 77018-0E150 note |
Tube Sub-assy, Fuel Tank Evaporation Vent
2024-12 → —
|
TAUA15 S | — | |
| 77018-0E160 note |
Tube Sub-assy, Fuel Tank Evaporation Vent
2024-01 → —
|
TAUH15 | — | |
| 77018-0E160 |
Tube Sub-assy, Fuel Tank Evaporation Vent
2023-09 → 2024-01
ended
|
TAUH15 | — | |
| 77018-48100 note |
Tube Sub-assy, Fuel Tank Evaporation Vent
2024-01 → —
|
TAUH15 | — | |
| 77144 — Retainer, Fuel Pump Gauge | ||||
| 77144-06040 note |
Retainer, Fuel Pump Gauge
2024-12 → —
|
TAUA15 S | — | |
| 77144-06040 |
Retainer, Fuel Pump Gauge
2023-09 → —
|
TAUH15 | — | |
| 77144-06040 note |
Retainer, Fuel Pump Gauge
2023-09 → —
|
TAUA1# G,M,N | — | |
| 77144-30030 |
Retainer, Fuel Pump Gauge
2023-12 → —
|
GYU15 | — | |
| 77169A — Gasket, Fuel Suction Tube Set | ||||
| 77169-06060 note |
Gasket, Fuel Suction Tube Set
2023-09 → —
|
TAUA1# G,M,N | — | |
| 77169-06060 |
Gasket, Fuel Suction Tube Set
2023-09 → —
|
TAUH15 | — | |
| 77169-06060 note |
Gasket, Fuel Suction Tube Set
2024-12 → —
|
TAUA15 S | — | |
| 77169-47040 |
Gasket, Fuel Suction Tube Set
2023-12 → —
|
GYU15 | — | |
| 77197A — Clamp, Evaporation Vent Tube, NO.2 | ||||
| 77197-42010 |
Clamp, Evaporation Vent Tube, NO.2
2023-09 → —
|
TAUH15;TAUA1# G,M,N | — | |
| 77197-42010 |
Clamp, Evaporation Vent Tube, NO.2
2024-12 → —
|
TAUA15 S | — | |
| 77197-74010 |
Clamp, Evaporation Vent Tube, NO.2
2023-12 → —
|
GYU15 | — | |
| 77197D — Clamp, Evaporation Vent Tube, NO.2 | ||||
| 77197-33080 |
Clamp, Evaporation Vent Tube, NO.2
2024-12 → —
|
TAUA15 S | — | |
| 77197-33080 |
Clamp, Evaporation Vent Tube, NO.2
2023-09 → —
|
TAUH15;GYU15,TAUA1# G,M,N | — | |
| 77209F — Tube Sub-assy, Fuel Tank Main | ||||
| 77209-0E220 note |
Tube Sub-assy, Fuel Tank Main
2023-09 → —
|
TAUA1# G,M,N | — | |
| 77209-0E220 note |
Tube Sub-assy, Fuel Tank Main
2024-12 → —
|
TAUA15 S | — | |
| 77209-0E230 |
Tube Sub-assy, Fuel Tank Main
2023-09 → —
|
TAUH15 | — | |
| 77209-40020 |
Tube Sub-assy, Fuel Tank Main
2023-12 → —
|
GYU15 | — | |
| 77210 — Pipe Assy, Fuel Tank Filler | ||||
| 77210-0E310 |
Pipe Assy, Fuel Tank Filler
2023-09 → —
|
TAUA1# G,M,N | — | |
| 77210-0E310 |
Pipe Assy, Fuel Tank Filler
2024-12 → —
|
TAUA15 S | — | |
| 77210-0E320 |
Pipe Assy, Fuel Tank Filler
2023-09 → —
|
TAUH15 | — | |
| 77210-48670 |
Pipe Assy, Fuel Tank Filler
2023-12 → —
|
GYU15 | — | |
| 77219A — Cover, Fuel Tank Filler Pipe | ||||
| 77219-0R020 |
Cover, Fuel Tank Filler Pipe
2023-09 → —
|
TAUH15 | — | |
| 77227B — Tube, Fuel Tank Breather, NO.7 | ||||
| 77227-0E130 |
Tube, Fuel Tank Breather, NO.7
2023-09 → —
|
TAUA1# G,M,N | — | |
| 77227-0E130 |
Tube, Fuel Tank Breather, NO.7
2024-12 → —
|
TAUA15 S | — | |
| 77227-0E140 |
Tube, Fuel Tank Breather, NO.7
2023-09 → —
|
TAUH15 | — | |
| 77227-40040 |
Tube, Fuel Tank Breather, NO.7
2023-12 → —
|
GYU15 | — | |
| 77229C — Clamp, Breather Tube | ||||
| 77229-0E200 |
Clamp, Breather Tube
2023-09 → —
|
TAUA1# G,M,N | — | |
| 77229-0E200 |
Clamp, Breather Tube
2024-12 → —
|
TAUA15 S | — | |
| 77229-0E210 |
Clamp, Breather Tube
2023-09 → —
|
TAUH15 | — | |
| 77241W — Clip, Tube Joint | ||||
| 77241-06020 note |
Clip, Tube Joint
2024-12 → —
|
TAUA15 S | — | |
| 77241-06020 |
Clip, Tube Joint
2023-09 → —
|
TAUH15 | — | |
| 77241-06020 note |
Clip, Tube Joint
2023-09 → —
|
TAUA1# G,M,N | — | |
| 77241-60550 |
Clip, Tube Joint
2023-12 → —
|
GYU15 | — | |
| 77285D — Clamp, Fuel Tube, NO.1 | ||||
| 77285-06240 note |
Clamp, Fuel Tube, NO.1
2023-09 → —
|
TAUA1# G,M,N | — | |
| 77285-06240 note |
Clamp, Fuel Tube, NO.1
2024-12 → —
|
TAUA15 S | — | |
| 77285-0E340 |
Clamp, Fuel Tube, NO.1
2023-09 → —
|
TAUH15 | — | |
| 77285G — Clamp, Fuel Tube, NO.1 | ||||
| 77285-06510 |
Clamp, Fuel Tube, NO.1
2023-09 → —
|
TAUH15;TAUA1# G,M,N | — | |
| 77285-06510 |
Clamp, Fuel Tube, NO.1
2024-12 → —
|
TAUA15 S | — | |
| 77285-47120 |
Clamp, Fuel Tube, NO.1
2023-12 → —
|
GYU15 | — | |
| 77285P — Clamp, NO.1(FOR CHARCOAL CANISTER PIPE) | ||||
| 77285-42200 |
Clamp, NO.1(FOR CHARCOAL CANISTER PIPE)
2023-09 → —
|
TAUH15 | — | |
| 77285R — Clamp, Fuel Tube, NO.1 | ||||
| 77285-06240 |
Clamp, Fuel Tube, NO.1
2023-09 → —
|
TAUH15 | — | |
| 77285-40040 |
Clamp, Fuel Tube, NO.1
2023-12 → —
|
GYU15 | — | |
| 77310A — Cap Assy, Fuel Tank | ||||
| 77300-06090 |
Cap Assy, Fuel Tank
2023-09 → —
|
GYU15,TAUH15 | — | |
| 77300-07040 |
Cap Assy, Fuel Tank
2023-09 → —
|
TAUA1# G,M,N | — | |
| 77300-07040 |
Cap Assy, Fuel Tank
2024-12 → —
|
TAUA15 S | — | |
| 77316 — Gasket, Fuel Tank Cap | ||||
| 77316-06090 |
Gasket, Fuel Tank Cap
2023-09 → —
|
TAUH15;GYU15,TAUA1# G,M,N | — | |
| 77316-06090 |
Gasket, Fuel Tank Cap
2024-12 → —
|
TAUA15 S | — | |
| 77601A — Band Sub-assy, Fuel Tank, NO.1 | ||||
| 77601-0E080 |
Band Sub-assy, Fuel Tank, NO.1
2023-09 → —
|
TAUH15 | — | |
| 77601-0E140 |
Band Sub-assy, Fuel Tank, NO.1
2023-09 → —
|
TAUA1# G,M,N | — | |
| 77601-0E140 |
Band Sub-assy, Fuel Tank, NO.1
2024-12 → —
|
TAUA15 S | — | |
| 77603A — Band Sub-assy, Fuel Tank, NO.2 | ||||
| 77602-0E191 |
Band Sub-assy, Fuel Tank, NO.2
2023-09 → —
|
TAUA1# G,M,N | — | |
| 77602-0E191 |
Band Sub-assy, Fuel Tank, NO.2
2024-12 → —
|
TAUA15 S | — | |
| 77602-0E201 |
Band Sub-assy, Fuel Tank, NO.2
2023-09 → —
|
TAUH15 | — | |
| 77606 — Protector Sub-assy, Fuel Tank, NO.1 | ||||
| 77606-0E110 |
Protector Sub-assy, Fuel Tank, NO.1
2023-09 → —
|
TAUH15 | — | |
| 77606-42080 |
Protector Sub-assy, Fuel Tank, NO.1
2023-12 → —
|
GYU15 | — | |
| 77613 — Bolt, Fuel Tank Band Set | ||||
| 90119-A0430 |
Bolt, Fuel Tank Band Set
2023-09 → —
|
TAUH15;TAUA1# G,M,N | — | |
| 90119-A0430 |
Bolt, Fuel Tank Band Set
2024-12 → —
|
TAUA15 S | — | |
| 77613D — Bolt, Fuel Tank Band Set, NO.2 | ||||
| 90119-10992 |
Bolt, Fuel Tank Band Set, NO.2
2023-12 → 2024-07
ended
|
GYU15 | — | |
| 90119-A0430 |
Bolt, Fuel Tank Band Set, NO.2
2024-07 → —
|
GYU15 | — | |
| 90119-A0509 |
Bolt, Fuel Tank Band Set, NO.2
2023-09 → —
|
TAUH15;TAUA1# G,M,N | — | |
| 90119-A0509 |
Bolt, Fuel Tank Band Set, NO.2
2024-12 → —
|
TAUA15 S | — | |
| 77642A — Protector, Fuel Tank, NO.2 | ||||
| 77642-0E110 note |
Protector, Fuel Tank, NO.2
2023-09 → —
|
TAUA1# G,M,N | — | |
| 77642-0E110 note |
Protector, Fuel Tank, NO.2
2024-12 → —
|
TAUA15 S | — | |
| 77642-0E120 |
Protector, Fuel Tank, NO.2
2023-09 → —
|
TAUH15 | — | |
| 77652A — Cushion, Fuel Tank, NO.2 | ||||
| 77652-0E110 note |
Cushion, Fuel Tank, NO.2
2023-09 → —
|
TAUA1# G,M,N | — | |
| 77652-0E110 note |
Cushion, Fuel Tank, NO.2
2024-12 → —
|
TAUA15 S | — | |
| 77652-0E120 note |
Cushion, Fuel Tank, NO.2
2023-09 → —
|
TAUH15 | — | |
| 77656B — Cushion, Fuel Tank, NO.6 | ||||
| 77656-06030 note |
Cushion, Fuel Tank, NO.6
2023-09 → —
|
TAUA1# G,M,N | — | |
| 77656-06030 note |
Cushion, Fuel Tank, NO.6
2023-09 → —
|
TAUH15 | — | |
| 77656-06030 note |
Cushion, Fuel Tank, NO.6
2024-12 → —
|
TAUA15 S | — | |
| 77656-33010 |
Cushion, Fuel Tank, NO.6
2023-12 → —
|
GYU15 | — | |
No quantity column: the factory catalogue records which parts a vehicle
takes, never how many.
