Toyota Lexus TX Series
2023-09 → present · chassis GYU15,TAUA1#,TAUH15 · catalogue 557410 · United States
Supported model
Data version 2024-08

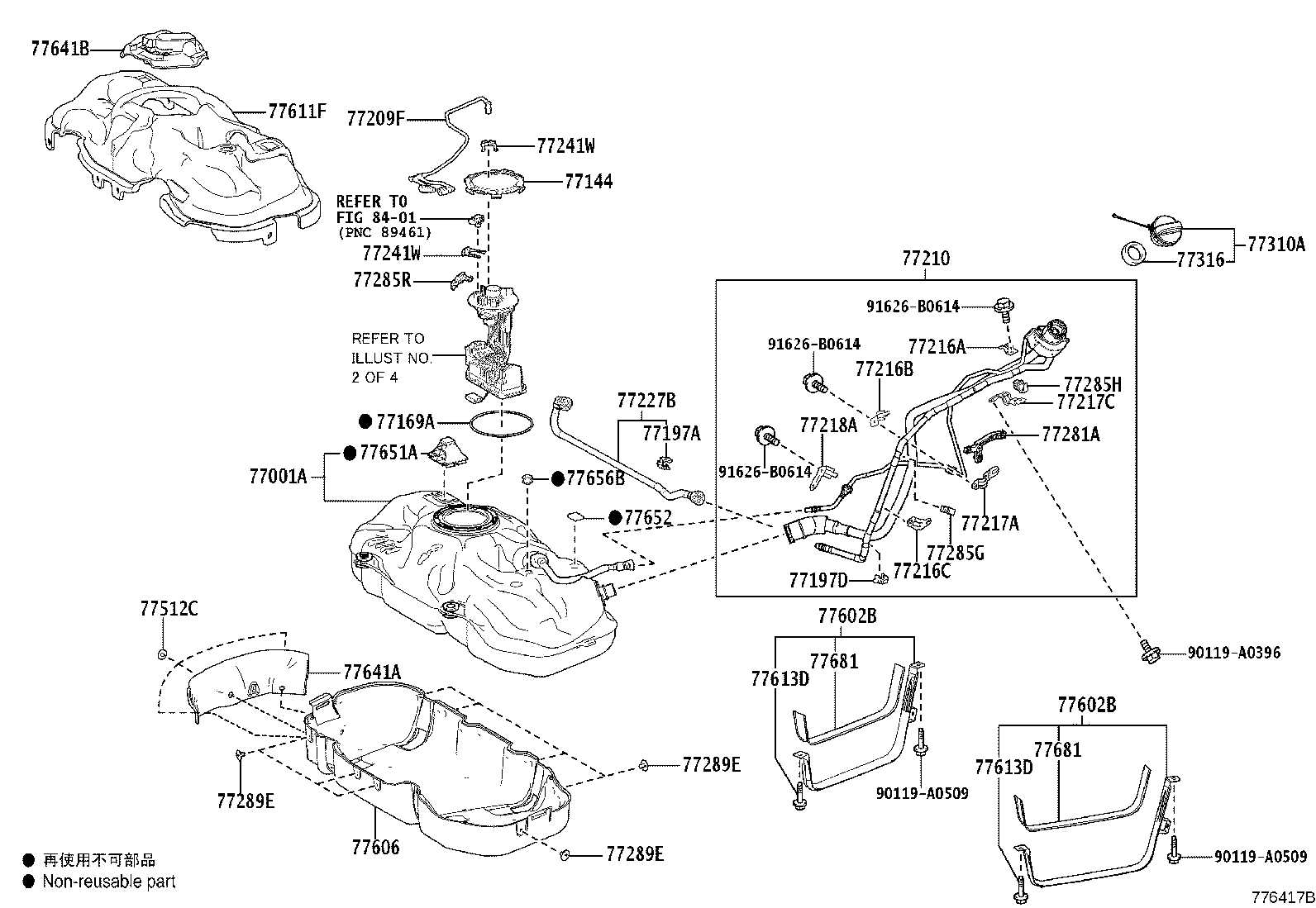

Dashed callouts are standard fasteners the factory draws but does not list
as separate parts — there is no part number behind them.
| Part number | Description | Fitment | Price | |
|---|---|---|---|---|
| 77001A — Tank Sub-assy, Fuel | ||||
| 77001-0E240 |
Tank Sub-assy, Fuel
2023-09 → —
|
TAUA1# G,M,N | — | |
| 77001-0E240 |
Tank Sub-assy, Fuel
2024-12 → —
|
TAUA15 S | — | |
| 77001-0E250 |
Tank Sub-assy, Fuel
2023-09 → 2024-09
ended
|
TAUH15 | — | |
| 77001-0E251 |
Tank Sub-assy, Fuel
2024-10 → —
|
TAUH15 | — | |
| 77001-40080 |
Tank Sub-assy, Fuel
2023-12 → —
|
GYU15 | — | |
| 77144 — Retainer, Fuel Pump Gauge | ||||
| 77144-06040 note |
Retainer, Fuel Pump Gauge
2023-09 → —
|
TAUA1# G,M,N | — | |
| 77144-06040 |
Retainer, Fuel Pump Gauge
2023-09 → —
|
TAUH15 | — | |
| 77144-06040 note |
Retainer, Fuel Pump Gauge
2024-12 → —
|
TAUA15 S | — | |
| 77144-30030 |
Retainer, Fuel Pump Gauge
2023-12 → —
|
GYU15 | — | |
| 77169A — Gasket, Fuel Suction Tube Set | ||||
| 77169-06060 note |
Gasket, Fuel Suction Tube Set
2024-12 → —
|
TAUA15 S | — | |
| 77169-06060 |
Gasket, Fuel Suction Tube Set
2023-09 → —
|
TAUH15 | — | |
| 77169-06060 note |
Gasket, Fuel Suction Tube Set
2023-09 → —
|
TAUA1# G,M,N | — | |
| 77169-47040 |
Gasket, Fuel Suction Tube Set
2023-12 → —
|
GYU15 | — | |
| 77197A — Clamp, Evaporation Vent Tube, NO.2 | ||||
| 77197-42010 |
Clamp, Evaporation Vent Tube, NO.2
2023-09 → —
|
TAUH15;TAUA1# G,M,N | — | |
| 77197-42010 |
Clamp, Evaporation Vent Tube, NO.2
2024-12 → —
|
TAUA15 S | — | |
| 77197-74010 |
Clamp, Evaporation Vent Tube, NO.2
2023-12 → —
|
GYU15 | — | |
| 77197D — Clamp, Evaporation Vent Tube, NO.2 | ||||
| 77197-33080 |
Clamp, Evaporation Vent Tube, NO.2
2023-09 → —
|
TAUH15;GYU15,TAUA1# G,M,N | — | |
| 77197-33080 |
Clamp, Evaporation Vent Tube, NO.2
2024-12 → —
|
TAUA15 S | — | |
| 77209F — Tube Sub-assy, Fuel Tank Main | ||||
| 77209-0E220 note |
Tube Sub-assy, Fuel Tank Main
2023-09 → —
|
TAUA1# G,M,N | — | |
| 77209-0E220 note |
Tube Sub-assy, Fuel Tank Main
2024-12 → —
|
TAUA15 S | — | |
| 77209-0E230 |
Tube Sub-assy, Fuel Tank Main
2023-09 → —
|
TAUH15 | — | |
| 77209-40020 |
Tube Sub-assy, Fuel Tank Main
2023-12 → —
|
GYU15 | — | |
| 77210 — Pipe Assy, Fuel Tank Filler | ||||
| 77210-0E310 |
Pipe Assy, Fuel Tank Filler
2023-09 → —
|
TAUA1# G,M,N | — | |
| 77210-0E310 |
Pipe Assy, Fuel Tank Filler
2024-12 → —
|
TAUA15 S | — | |
| 77210-0E320 |
Pipe Assy, Fuel Tank Filler
2023-09 → —
|
TAUH15 | — | |
| 77210-48670 |
Pipe Assy, Fuel Tank Filler
2023-12 → —
|
GYU15 | — | |
| 77216A — Support, Fuel Tank Filler Pipe, NO.1 | ||||
| 77216-40020 |
Support, Fuel Tank Filler Pipe, NO.1
2023-12 → —
|
GYU15 | — | |
| 77216B — Support, Fuel Tank Filler Pipe, NO.2 | ||||
| 77216-40030 |
Support, Fuel Tank Filler Pipe, NO.2
2023-12 → —
|
GYU15 | — | |
| 77216C — Support, Fuel Tank Filler Pipe NO.3 | ||||
| 77216-40040 |
Support, Fuel Tank Filler Pipe NO.3
2023-12 → —
|
GYU15 | — | |
| 77217A — Support, Fuel Tank Filler Pipe, NO.2 | ||||
| 77217-40030 |
Support, Fuel Tank Filler Pipe, NO.2
2023-12 → —
|
GYU15 | — | |
| 77217C — Support, Fuel Tank Filler Pipe, NO.2 | ||||
| 77217-48130 |
Support, Fuel Tank Filler Pipe, NO.2
2023-12 → —
|
GYU15 | — | |
| 77218A — Support, Fuel Tank Filler Pipe, NO.3 | ||||
| 77217-40050 |
Support, Fuel Tank Filler Pipe, NO.3
2023-12 → —
|
GYU15 | — | |
| 77227B — Tube, Fuel Tank Breather, NO.7 | ||||
| 77227-0E130 |
Tube, Fuel Tank Breather, NO.7
2023-09 → —
|
TAUA1# G,M,N | — | |
| 77227-0E130 |
Tube, Fuel Tank Breather, NO.7
2024-12 → —
|
TAUA15 S | — | |
| 77227-0E140 |
Tube, Fuel Tank Breather, NO.7
2023-09 → —
|
TAUH15 | — | |
| 77227-40040 |
Tube, Fuel Tank Breather, NO.7
2023-12 → —
|
GYU15 | — | |
| 77241W — Clip, Tube Joint | ||||
| 77241-06020 note |
Clip, Tube Joint
2024-12 → —
|
TAUA15 S | — | |
| 77241-06020 |
Clip, Tube Joint
2023-09 → —
|
TAUH15 | — | |
| 77241-06020 note |
Clip, Tube Joint
2023-09 → —
|
TAUA1# G,M,N | — | |
| 77241-60550 |
Clip, Tube Joint
2023-12 → —
|
GYU15 | — | |
| 77281A — Clamp, Fuel Filler Pipe | ||||
| 77281-48230 |
Clamp, Fuel Filler Pipe
2023-12 → —
|
GYU15 | — | |
| 77285G — Clamp, Fuel Tube, NO.1 | ||||
| 77285-06510 |
Clamp, Fuel Tube, NO.1
2023-09 → —
|
TAUH15;TAUA1# G,M,N | — | |
| 77285-06510 |
Clamp, Fuel Tube, NO.1
2024-12 → —
|
TAUA15 S | — | |
| 77285-47120 |
Clamp, Fuel Tube, NO.1
2023-12 → —
|
GYU15 | — | |
| 77285H — Clamp, Fuel Tube, NO.1 | ||||
| 77285-0E310 |
Clamp, Fuel Tube, NO.1
2023-09 → —
|
TAUH15 | — | |
| 77285-0E350 |
Clamp, Fuel Tube, NO.1
2023-09 → —
|
TAUA1# G,M,N | — | |
| 77285-0E350 |
Clamp, Fuel Tube, NO.1
2024-12 → —
|
TAUA15 S | — | |
| 77285-40030 |
Clamp, Fuel Tube, NO.1
2023-12 → —
|
GYU15 | — | |
| 77285R — Clamp, Fuel Tube, NO.1 | ||||
| 77285-06240 |
Clamp, Fuel Tube, NO.1
2023-09 → —
|
TAUH15 | — | |
| 77285-40040 |
Clamp, Fuel Tube, NO.1
2023-12 → —
|
GYU15 | — | |
| 77289E — Clamp, Fuel Tank, NO.1 | ||||
| 77289-47050 |
Clamp, Fuel Tank, NO.1
2023-12 → —
|
GYU15 | — | |
| 77310A — Cap Assy, Fuel Tank | ||||
| 77300-06090 |
Cap Assy, Fuel Tank
2023-09 → —
|
GYU15,TAUH15 | — | |
| 77300-07040 |
Cap Assy, Fuel Tank
2023-09 → —
|
TAUA1# G,M,N | — | |
| 77300-07040 |
Cap Assy, Fuel Tank
2024-12 → —
|
TAUA15 S | — | |
| 77316 — Gasket, Fuel Tank Cap | ||||
| 77316-06090 |
Gasket, Fuel Tank Cap
2023-09 → —
|
TAUH15;GYU15,TAUA1# G,M,N | — | |
| 77316-06090 |
Gasket, Fuel Tank Cap
2024-12 → —
|
TAUA15 S | — | |
| 77512C — Bracket, Fuel Tank | ||||
| 77512-0E080 note |
Bracket, Fuel Tank
2024-12 → —
|
TAUA15 S | — | |
| 77512-0E080 note |
Bracket, Fuel Tank
2023-09 → —
|
TAUA1# G,M,N | — | |
| 77512-35140 |
Bracket, Fuel Tank
2023-12 → —
|
GYU15 | — | |
| 77602B — Band Sub-assy, Fuel Tank, NO.1 LH | ||||
| 77602-40010 |
Band Sub-assy, Fuel Tank, NO.1 LH
2023-12 → 2024-07
ended
|
GYU15 | — | |
| 77602-40011 |
Band Sub-assy, Fuel Tank, NO.1 LH
2024-07 → —
|
GYU15 | — | |
| 77606 — Protector Sub-assy, Fuel Tank, NO.1 | ||||
| 77606-0E110 |
Protector Sub-assy, Fuel Tank, NO.1
2023-09 → —
|
TAUH15 | — | |
| 77606-42080 |
Protector Sub-assy, Fuel Tank, NO.1
2023-12 → —
|
GYU15 | — | |
| 77611F — Cover, Fuel Tank, Upper | ||||
| 77611-42140 |
Cover, Fuel Tank, Upper
2023-12 → —
|
GYU15 | — | |
| 77613D — Bolt, Fuel Tank Band Set, NO.2 | ||||
| 90119-10992 |
Bolt, Fuel Tank Band Set, NO.2
2023-12 → 2024-07
ended
|
GYU15 | — | |
| 90119-A0430 |
Bolt, Fuel Tank Band Set, NO.2
2024-07 → —
|
GYU15 | — | |
| 90119-A0509 |
Bolt, Fuel Tank Band Set, NO.2
2023-09 → —
|
TAUH15;TAUA1# G,M,N | — | |
| 90119-A0509 |
Bolt, Fuel Tank Band Set, NO.2
2024-12 → —
|
TAUA15 S | — | |
| 77641A — Protector, Fuel Tank, NO.1 | ||||
| 77641-42080 |
Protector, Fuel Tank, NO.1
2023-12 → —
|
GYU15 | — | |
| 77641B — Cover, Fuel Tank | ||||
| 77641-40020 |
Cover, Fuel Tank
2023-12 → —
|
GYU15 | — | |
| 77651A — Cushion, Fuel Tank, NO.1 | ||||
| 77651-06060 note |
Cushion, Fuel Tank, NO.1
2023-09 → —
|
TAUA1# G,M,N | — | |
| 77651-06060 note |
Cushion, Fuel Tank, NO.1
2024-12 → —
|
TAUA15 S | — | |
| 77651-33060 |
Cushion, Fuel Tank, NO.1
2023-12 → —
|
GYU15 | — | |
| 77652 — Cushion, Fuel Tank, NO.1 | ||||
| 77652-33060 |
Cushion, Fuel Tank, NO.1
2023-12 → —
|
GYU15 | — | |
| 77656B — Cushion, Fuel Tank, NO.6 | ||||
| 77656-06030 note |
Cushion, Fuel Tank, NO.6
2023-09 → —
|
TAUA1# G,M,N | — | |
| 77656-06030 note |
Cushion, Fuel Tank, NO.6
2023-09 → —
|
TAUH15 | — | |
| 77656-06030 note |
Cushion, Fuel Tank, NO.6
2024-12 → —
|
TAUA15 S | — | |
| 77656-33010 |
Cushion, Fuel Tank, NO.6
2023-12 → —
|
GYU15 | — | |
| 77681 — Seat, Fuel Tank Band, RH | ||||
| 77681-47020 |
Seat, Fuel Tank Band, RH
2023-12 → —
|
GYU15 | — | |
No quantity column: the factory catalogue records which parts a vehicle
takes, never how many.
