Toyota Lexus TX Series
2023-09 → present · chassis GYU15,TAUA1#,TAUH15 · catalogue 557410 · United States
Supported model
Data version 2024-08

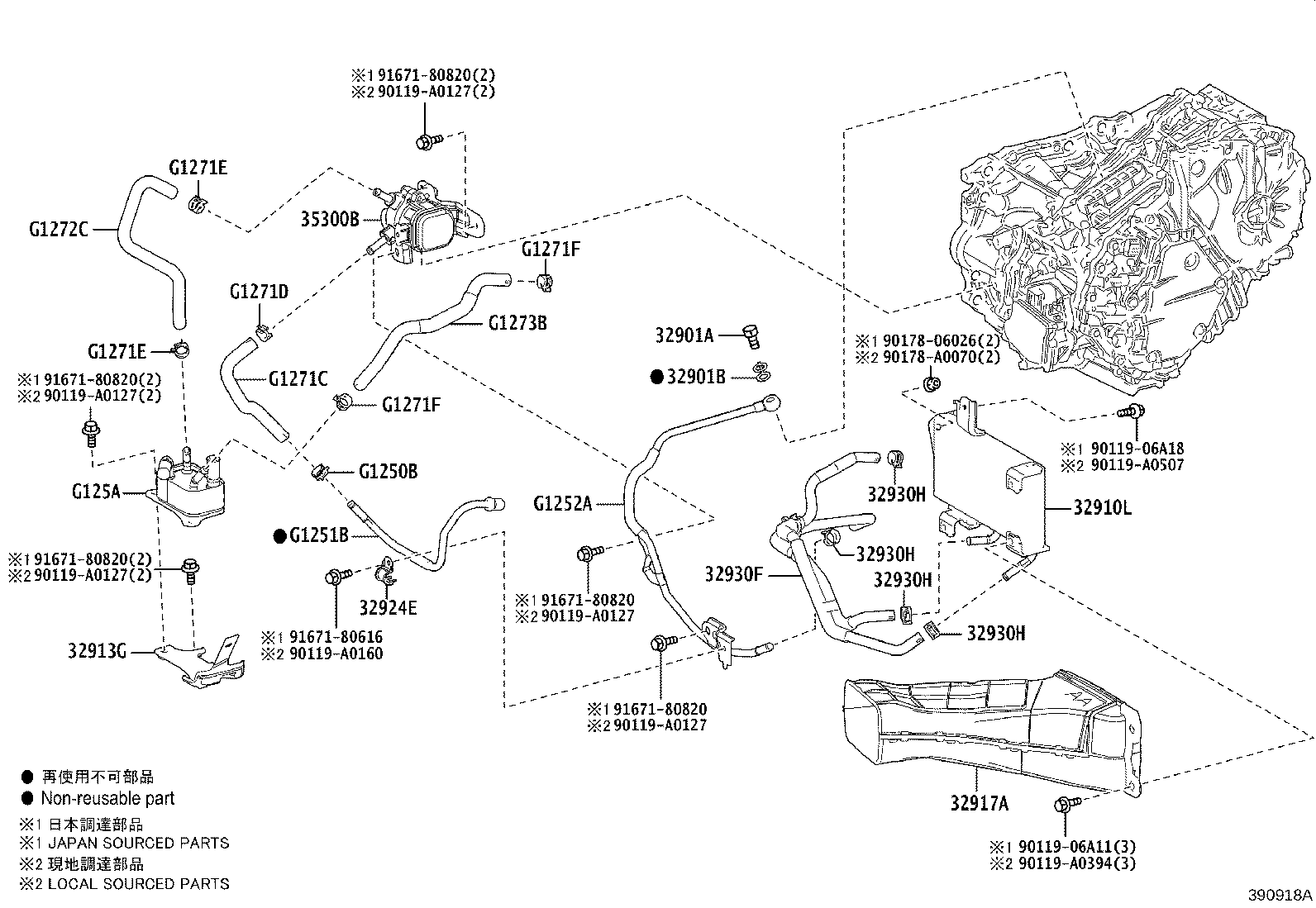

Oil Cooler & Tube (HEV OR BEV OR FCEV)
23 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 32901A | Bolt, Union(FOR OIL COOLER) |
| 32901B | Gasket(FOR OIL COOLER UNION) |
| 32910L | Cooler Assy, Oil |
| 32913G | Bracket, Transmission Oil Cooler |
| 32917A | Duct, Transmission Oil Cooler Air |
| 32924E | Clamp, Oil Cooler Tube, NO.2 |
| 32928B | Clamp, Flexible Hose, NO.1 |
| 32930F | Hose Assy, Transmission Oil Cooler, NO.1 |
| 32930H | Clip, NO.1(FOR OIL COOLER HOSE) |
| 32941L | Hose, Oil Cooler Inlet, NO.1 |
| 32941N | Clip, NO.1(FOR OIL COOLER HOSE) |
| 35300B | Pump Assy, Oil W/Motor |
| G1250B | Clip, NO.1(FOR MOTOR COOLING PIPE) |
| G1251B | Pipe, Motor Cooling, NO.1 |
| G1252A | Pipe, Motor Cooling, NO.2 |
| G125A | Cooler, Motor Cooling |
| G1271C | Hose, Motor Cooling, NO.1 |
| G1271D | Clip, NO.1(FOR MOTOR COOLING HOSE) |
| G1271E | Clip, NO.2(FOR MOTOR COOLING HOSE) |
| G1271F | Clip, NO.3(FOR MOTOR COOLING HOSE) |
| G1272C | Hose, Motor Cooling, NO.2 |
| G1273B | Hose, Motor Cooling, NO.3 |
| G922KL | Connector, Ehv Water Hose |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
