Toyota Lexus TX Series
2023-09 → present · chassis GYU15,TAUA1#,TAUH15 · catalogue 557410 · United States
Supported model
Data version 2024-08
Heating & Air Conditioning - Water Piping
69 part groups · 6 illustrations

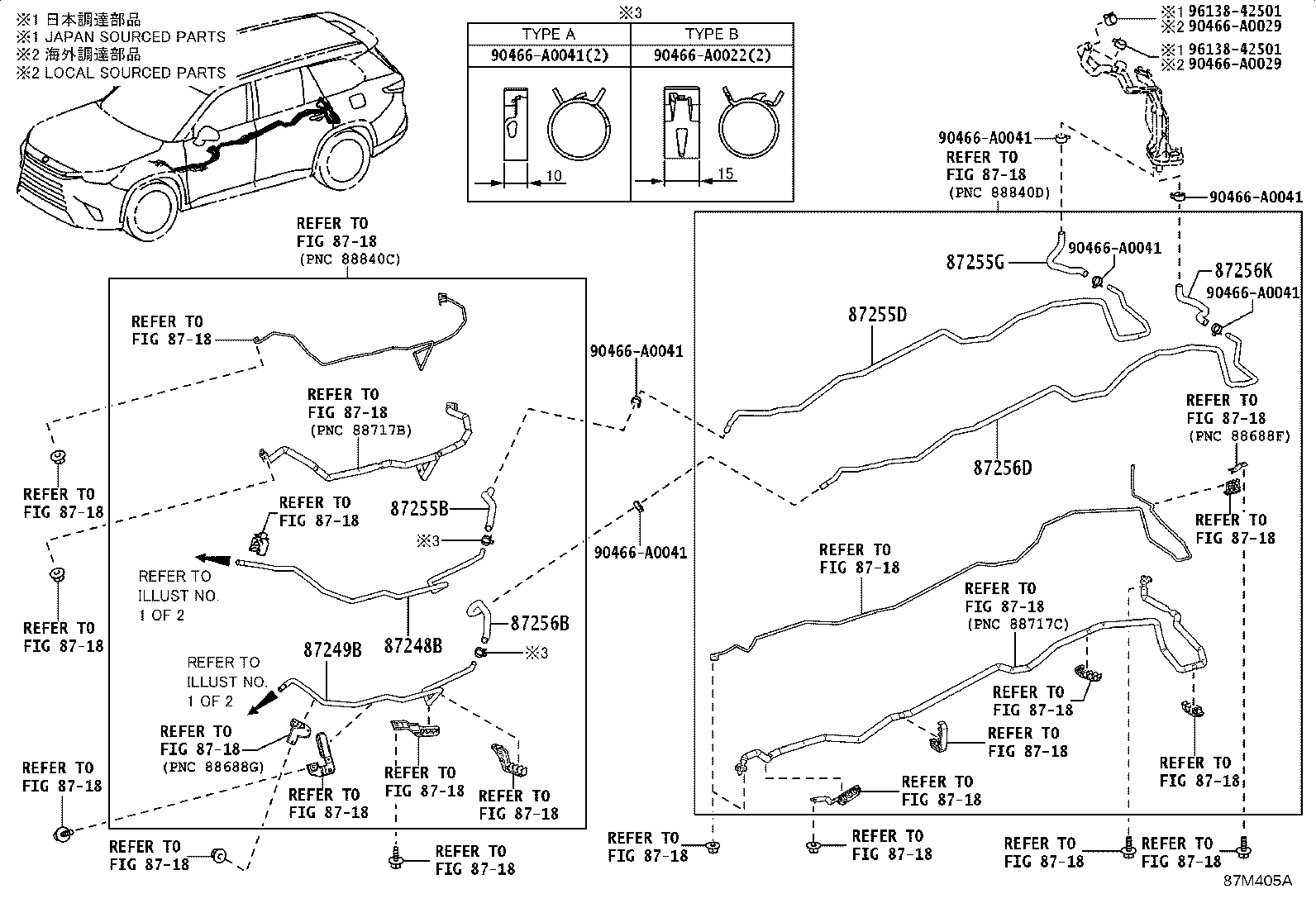

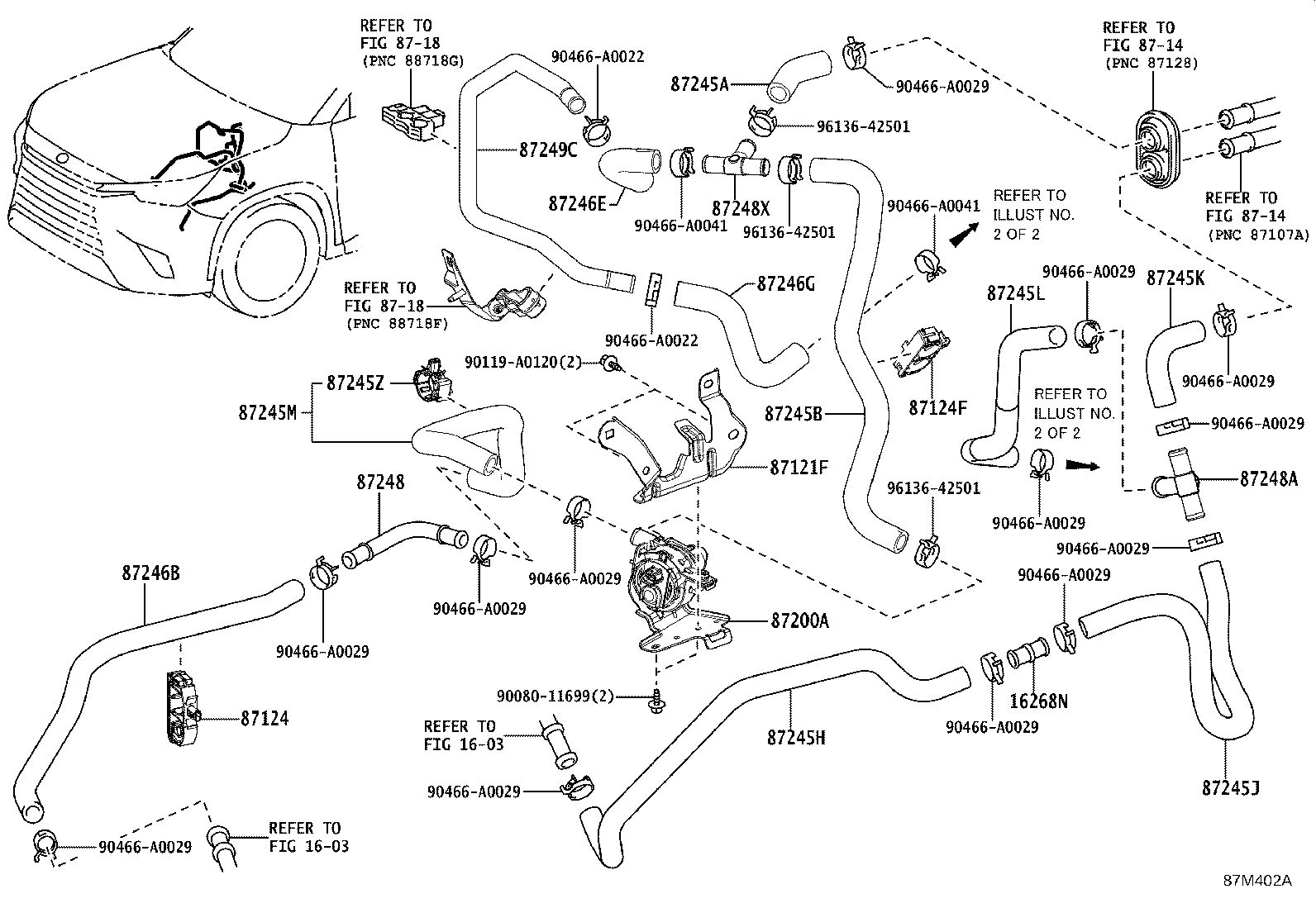

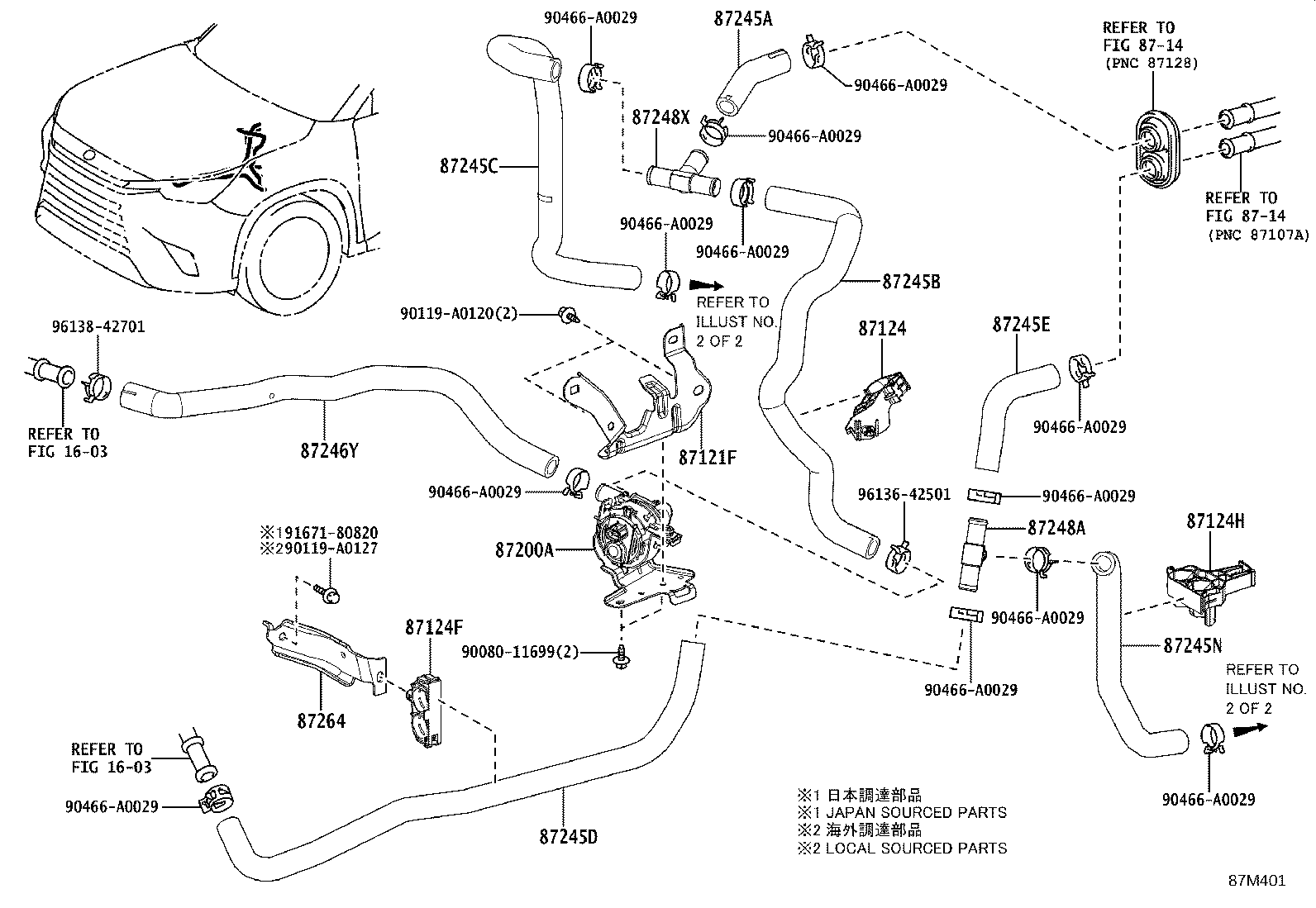

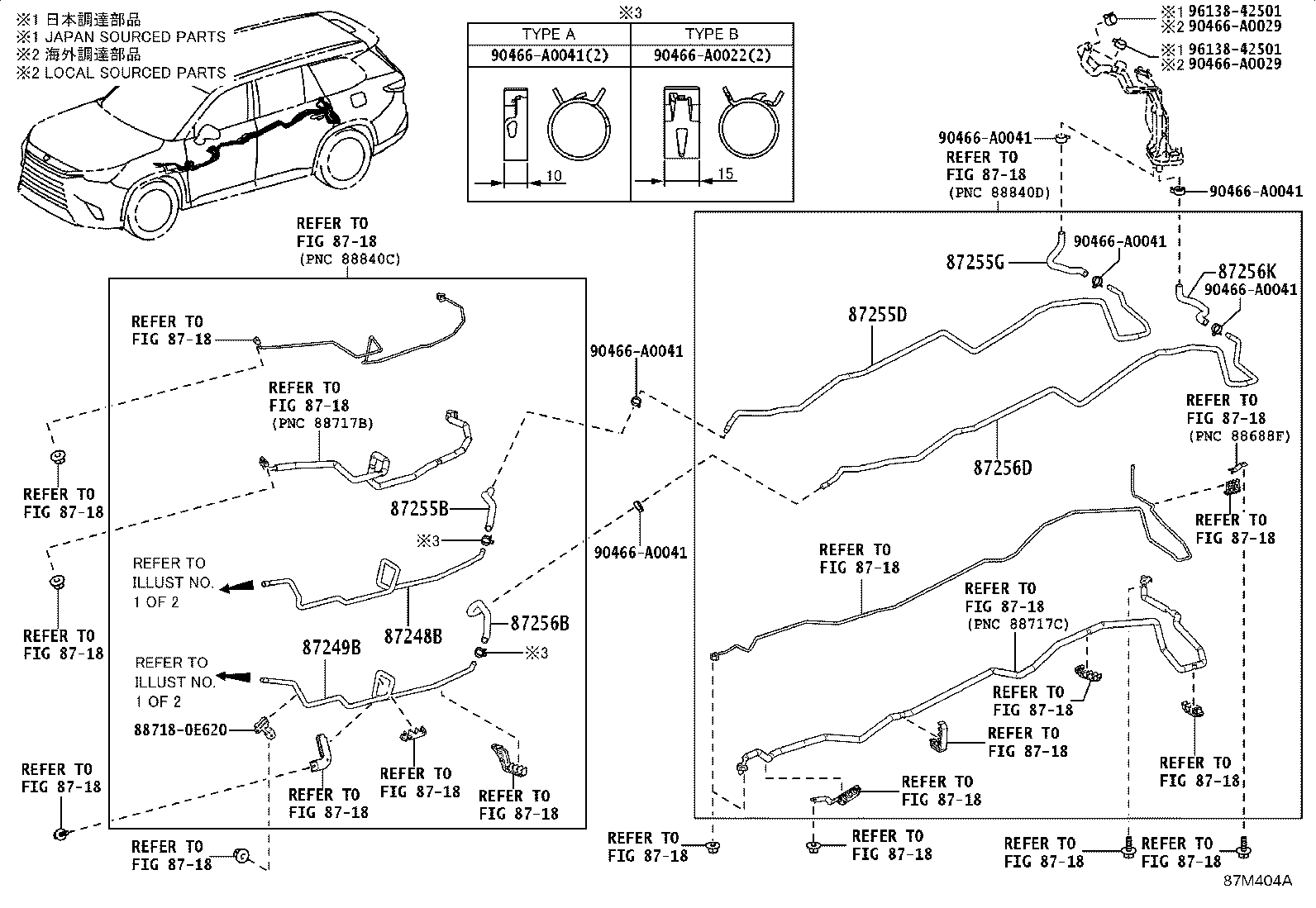

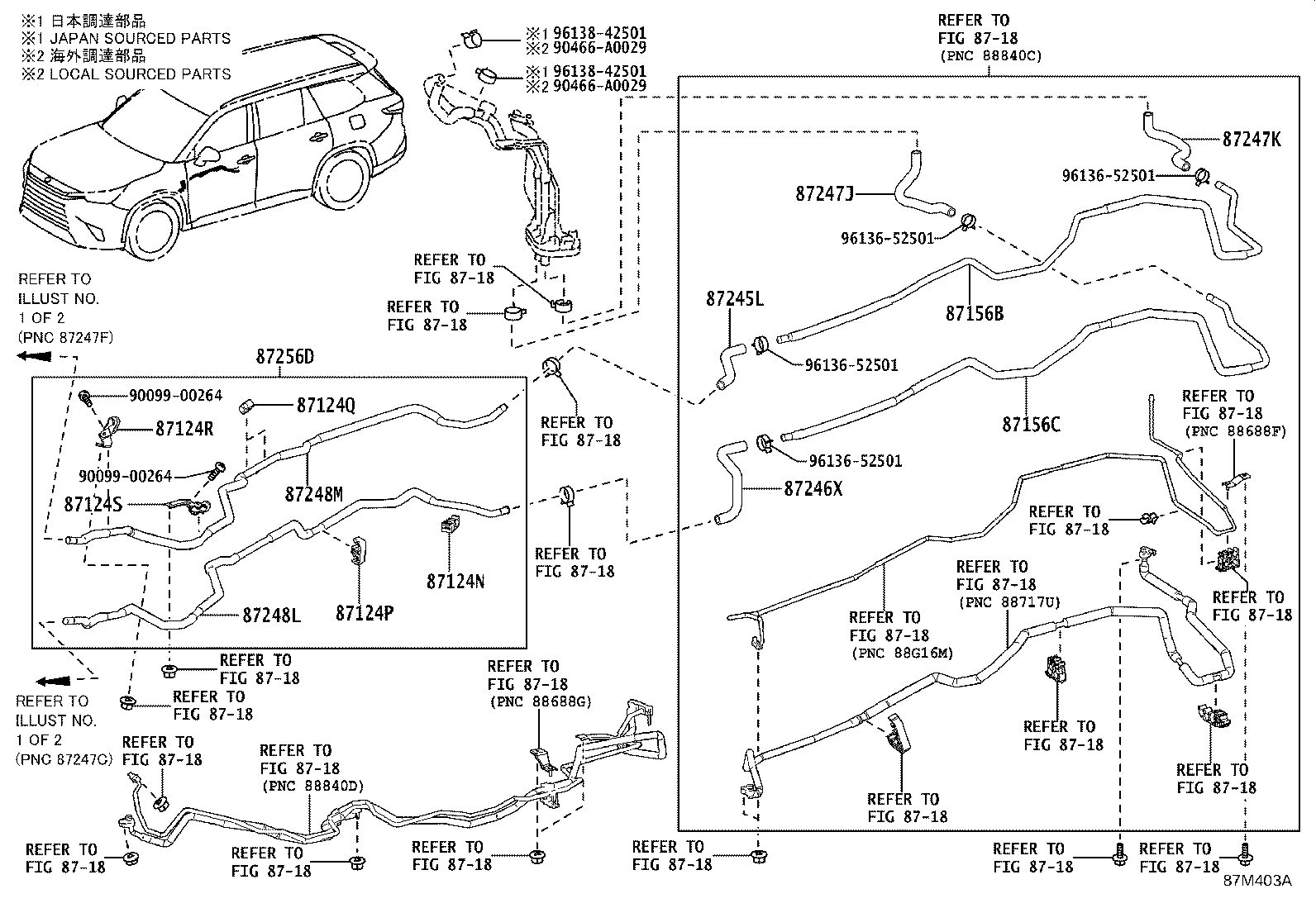

Part groups
| PNC | Description |
|---|---|
| 16268N | Pipe, Water By-pass |
| 16407E | Cock Sub-assy, Radiator Drain |
| 16E81 | Clamp, Hose(FOR WATER HOSE) |
| 82212E | Harness, Air Conditioner NO.1 |
| 87101G | Heater Sub-assy, Electric |
| 87121F | Bracket, Heater |
| 87124 | Clamp, Heater |
| 87124F | Clamp, Heater Hose, NO.1 |
| 87124G | Clamp, Heater Hose, NO.2 |
| 87124H | Clamp, Heater Hose, NO.3 |
| 87124L | Clamp, Heater Hose, NO.4 |
| 87124N | Clamp, Heater Hose, NO.5 |
| 87124P | Clamp, Heater Hose, NO.6 |
| 87124Q | Clamp, Heater Hose, NO.7 |
| 87124R | Clamp, Heater Hose, NO.8 |
| 87124S | Clamp, Heater Hose, NO.9 |
| 87156B | Pipe, Heater Water, NO.2 |
| 87156C | Pipe, Heater Water, NO.1 |
| 87200A | Pump Assy, Water(FOR HEATER) |
| 87240 | Valve Assy, Heater Water |
| 87245A | Hose, Heater Water, Inlet A |
| 87245B | Hose, Heater Water, Inlet B |
| 87245C | Hose, Heater Water ,Inlet C |
| 87245D | Hose, Heater Water, Inlet D |
| 87245E | Hose, Heater Water, Inlet E |
| 87245H | Hose, Heater Water, Inlet H |
| 87245J | Hose, Heater Water, Inlet J |
| 87245K | Hose, Heater Water, Inlet K |
| 87245L | Hose, Heater Water, L |
| 87245M | Hose, Heater Water, M |
| 87245N | Hose, Heater Water, Inlet N |
| 87245Z | Clip OR Clamp (FOR HEATER WATER HOSE) |
| 87246B | Hose, Heater Water, Outlet B |
| 87246E | Hose, Heater Water, Outlet E |
| 87246G | Hose, Heater Water, Outlet G |
| 87246X | Hose, Heater Water |
| 87246Y | Hose, Heater Water |
| 87247A | Hose, Heater Water, A |
| 87247B | Hose, Heater Water, B |
| 87247C | Hose, Heater Water, C |
| 87247D | Hose, Heater Water, D |
| 87247E | Hose, Heater Water, E |
| 87247F | Hose, Heater Water, F |
| 87247G | Hose, Heater Water, G |
| 87247H | Hose, Heater Water, H |
| 87247J | Hose, Heater Water, J |
| 87247K | Hose, Heater Water, K |
| 87247N | Clip, Hose |
| 87247P | Clip, Hose |
| 87247Q | Clip, Hose |
| 87248 | Pipe Sub-assy, Water |
| 87248A | Pipe, Heater Water Inlet, A |
| 87248B | Pipe, Heater Water Inlet, B |
| 87248L | Pipe, Heater Water, L |
| 87248M | Pipe, Heater Water, M |
| 87248X | Pipe, Heater Water |
| 87249B | Pipe, Heater Water Outlet, B |
| 87249C | Pipe, Heater Water Outlet, C |
| 87251D | Joint, Water, NO.1 |
| 87255B | Hose, Rear Heater Water Inlet, B |
| 87255D | Hose, Rear Heater Water Inlet, D |
| 87255G | Hose, Rear Heater Water Inlet, G |
| 87256B | Hose, Rear Heater Water Outlet, B |
| 87256D | Hose, Rear Heater Water Outlet, D |
| 87256K | Hose, Rear Heater Water Outlet, K |
| 87260B | Pump Assy, Heater, Rear |
| 87264 | Bracket, Heater Water Hose |
| 87452Q | Bracket, Heater, NO.1 |
| 87452S | Bracket, Heater, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
