Toyota Lexus TX Series
2023-09 → present · chassis GYU15,TAUA1#,TAUH15 · catalogue 557410 · United States
Supported model
Data version 2024-08
Heating & Air Conditioning - Cooler Piping
76 part groups · 12 illustrations

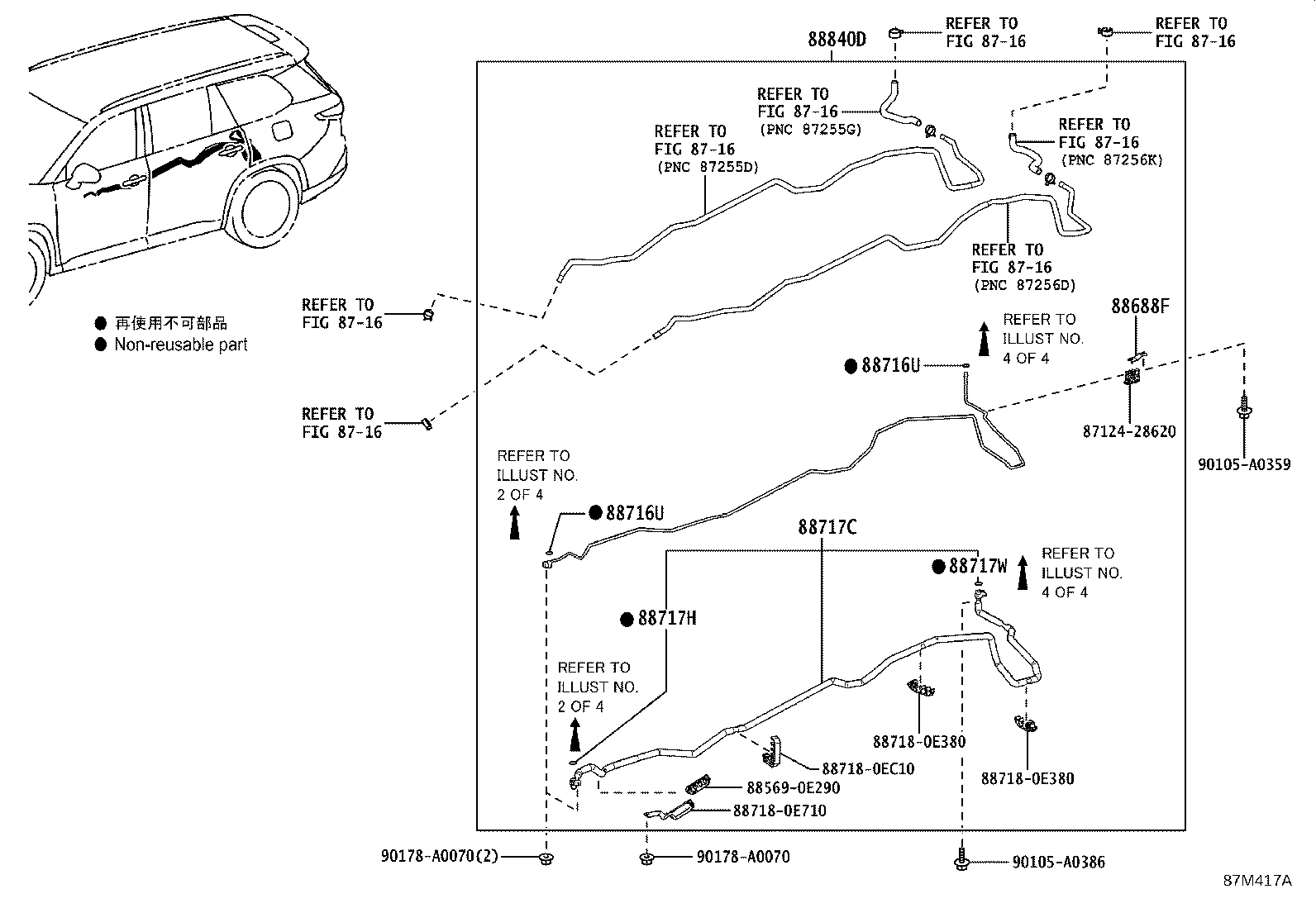

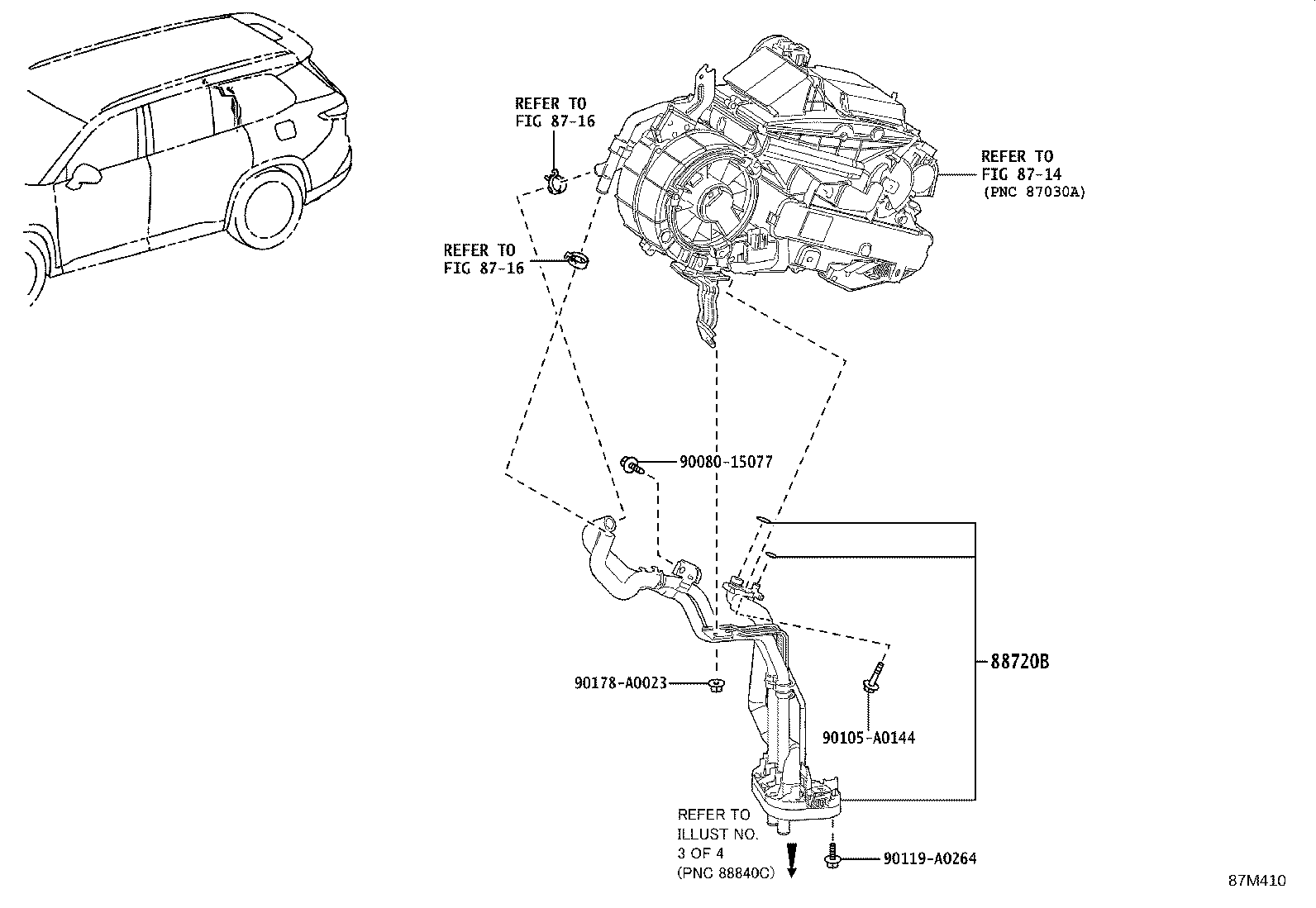

Illustrations
Part groups

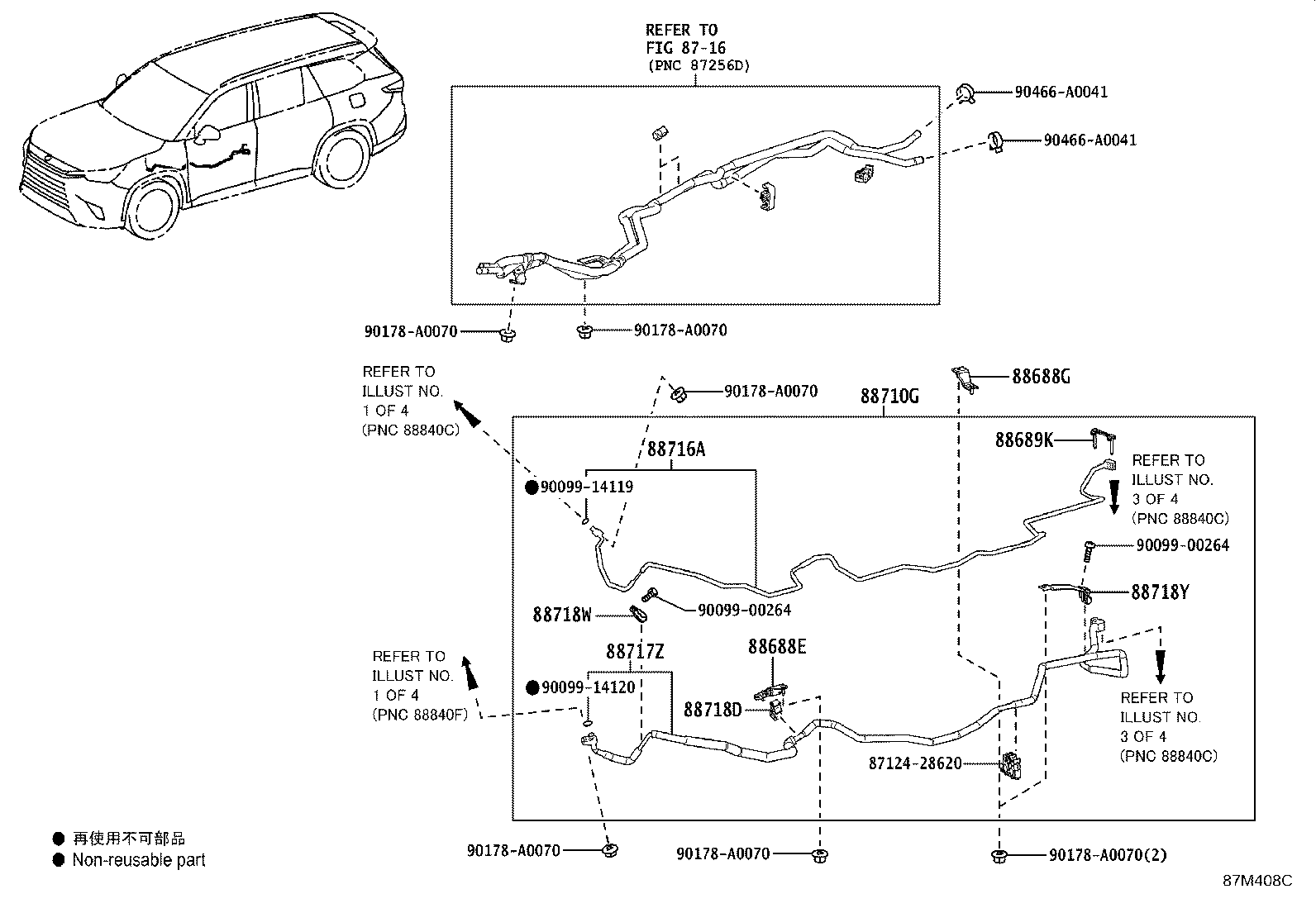

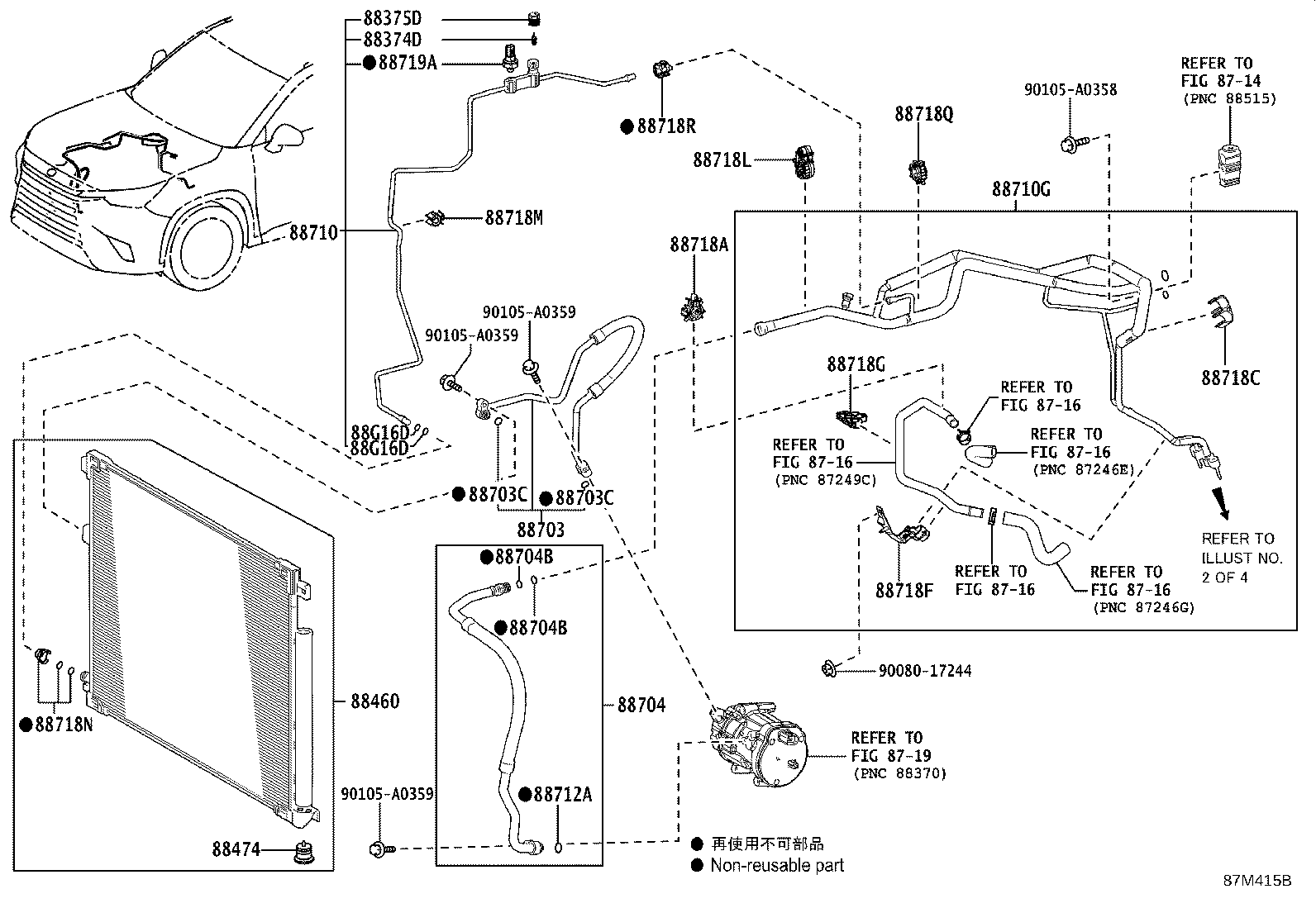

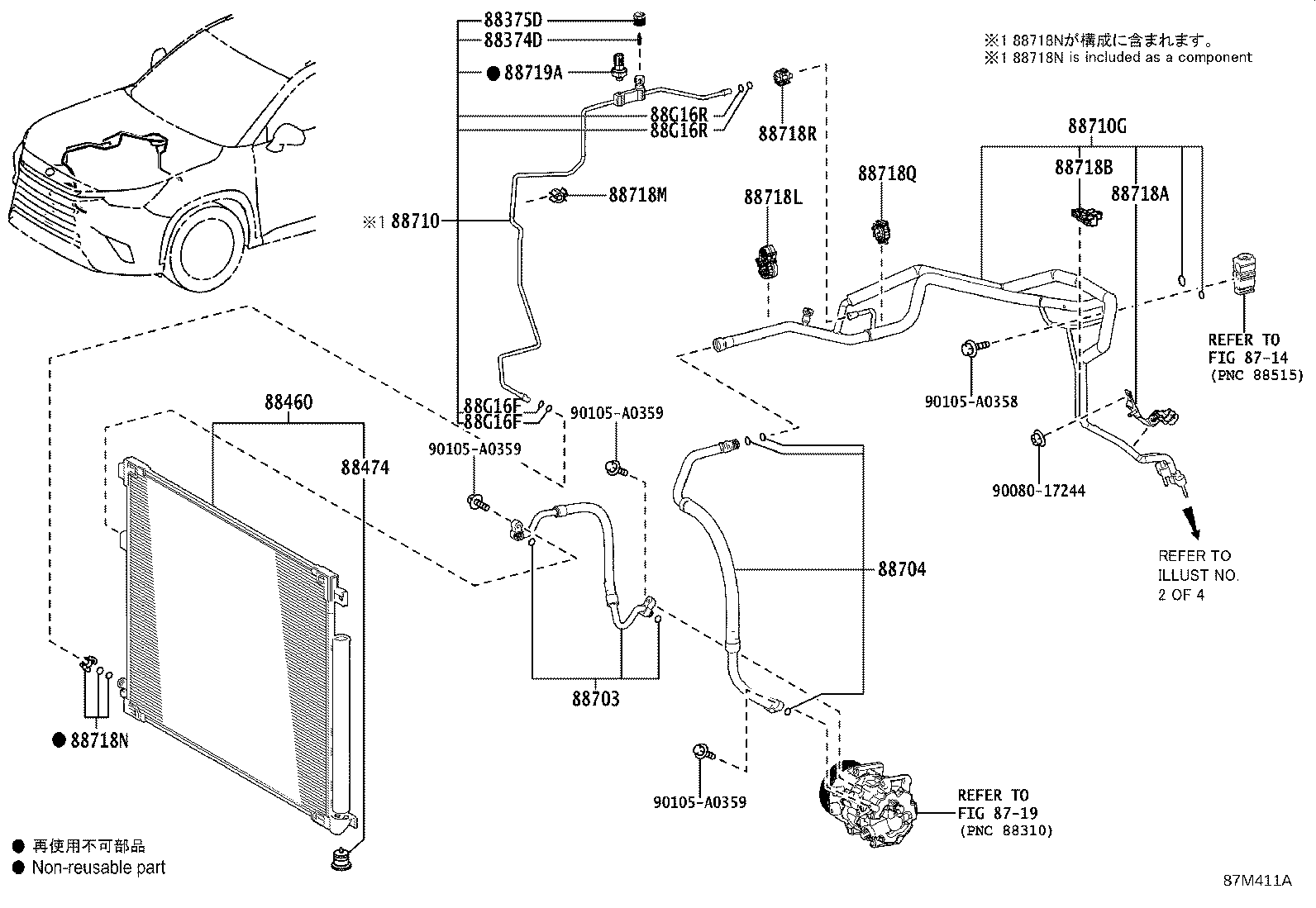

| PNC | Description |
|---|---|
| 88295A | Tube, Valve TO Connector |
| 88374D | Valve, Service NO.3 |
| 88375B | Cap, Service Valve, NO.1 |
| 88375D | Cap, Service Valve, NO.2 |
| 88460 | Condenser Assy, Cooler |
| 88470 | Receiver & Dryer Assy, Cooler |
| 88474 | Dryer, Cooler |
| 884A0 | Condenser Assy, Cooler |
| 88569K | Clamp, Cooler, NO.2 |
| 88569M | Clamp, Piping, NO.1 |
| 88688E | Bracket, Cooler Refrigerant Hose, NO.1 |
| 88688F | Bracket, Cooler Refrigerant Hose, NO.2 |
| 88688G | Bracket, Cooler Refrigerant Pipe |
| 88689E | Bracket, Cooler, NO.1 |
| 88689F | Bracket, Cooler, NO.2 |
| 88689G | Bracket, Cooler, NO.3 |
| 88689H | Bracket, Cooler, NO.4 |
| 88689J | Bracket, Cooler, NO.5 |
| 88689K | Bracket, Cooler, NO.6 |
| 88690N | Valve Assy, Magnet, NO.2 |
| 88703 | Hose Sub-assy, Discharge |
| 88703C | Ring, O(FOR DISCHARGE HOSE) |
| 88704 | Hose Sub-assy, Suction |
| 88704B | Ring, O(FOR SUCTION HOSE) |
| 88704D | Ring, O, NO.2 (FOR SUCTION HOSE) |
| 88706 | Pipe Sub-assy, Liquid |
| 88706A | Tube Sub-assy, Liquid, A |
| 88706B | Tube Sub-assy, Liquid, B |
| 88706G | Ring, O(FOR LIQUID TUBE) |
| 88706H | Ring, O, NO.2(FOR LIQUID TUBE) |
| 88710 | Tube Assy, Air Conditioner |
| 88710E | Tube & Accessory Assy, Air Conditioner |
| 88710G | Tube & Accessory Assy, Air Conditioner, NO.2 |
| 88710K | Tube & Accessory Assy, Air Conditioner, NO.3 |
| 88710N | Ring, O, NO.1(FOR TUBE & ACCESSORY ASSY, AIR CONDITIONER) |
| 88710P | Ring, O, NO.2(FOR TUBE & ACCESSORY ASSY, AIR CONDITIONER) |
| 88711 | Hose, Cooler Refrigerant Discharge, NO.1 |
| 88711B | Ring, O(FOR COOLER REFRIGERANT DISCHARGE HOSE) |
| 88712A | Ring, O(FOR COOLER REFRIGERANT SUCTION HOSE) |
| 88716A | Pipe, Cooler Refrigerant Liquid, A |
| 88716U | Ring, O(FOR COOLER REFRIGERANT LIQUID PIPE) |
| 88717B | Pipe, Cooler Refrigerant Suction, B |
| 88717C | Pipe, Cooler Refrigerant Suction, C |
| 88717H | Ring, O(FOR COOLER REFRIGERANT SUCTION PIPE) |
| 88717U | Tube, Suction, NO.1 |
| 88717W | Ring, O(FOR COOLER REFRIGERANT SUCTION PIPE) NO.2 |
| 88717Z | Tube, Suction, NO.2 |
| 88718A | Clamp, NO.1(FOR COOLER REFRIGERANT PIPE) |
| 88718B | Clamp, NO.2(FOR COOLER REFRIGERANT PIPE) |
| 88718C | Clamp, NO.3(FOR COOLER REFRIGERANT PIPE) |
| 88718D | Clamp, NO.4(FOR COOLER REFRIGERANT PIPE) |
| 88718F | Clamp, NO.1(FOR COOLER REFRIGERANT HOSE) |
| 88718G | Clamp, NO.2(FOR COOLER REFRIGERANT HOSE) |
| 88718L | Clamp, Piping |
| 88718M | Clamp, Piping |
| 88718N | Clamp, Piping |
| 88718Q | Clamp, Piping |
| 88718R | Clamp, Piping |
| 88718U | Clamp, NO.6(FOR COOLER REFRIGERANT PIPE) |
| 88718V | Clamp, NO.7(FOR COOLER REFRIGERANT PIPE) |
| 88718W | Clamp, NO.8 (FOR COOLER REFRIGERANT PIPE) |
| 88718Y | Clamp, NO.5 (FOR COOLER REFRIGERANT HOSE) |
| 88719A | Sensor, Air Conditioner Pressure |

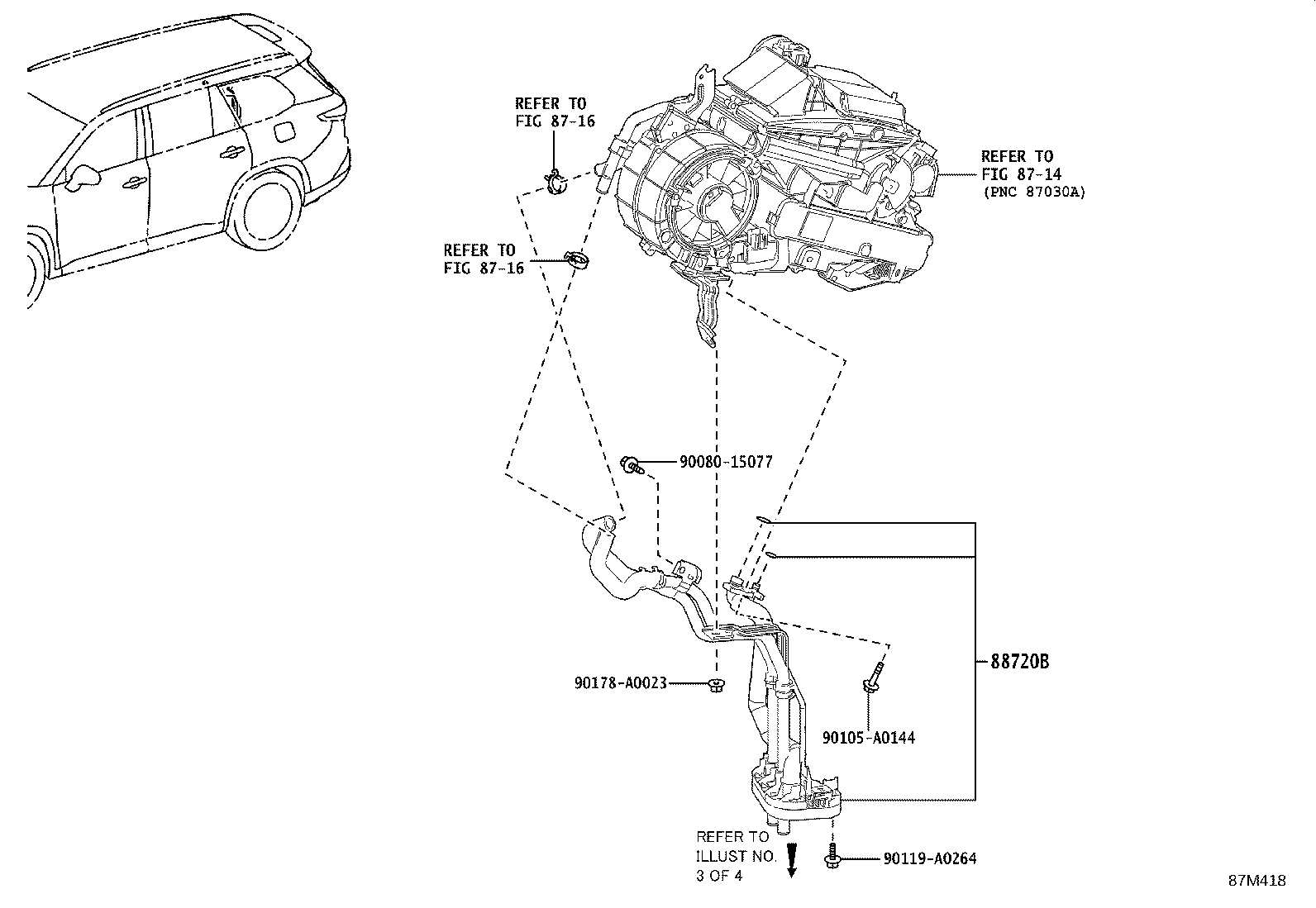

| 88720B | Hose & Accessory, Air Conditioner |

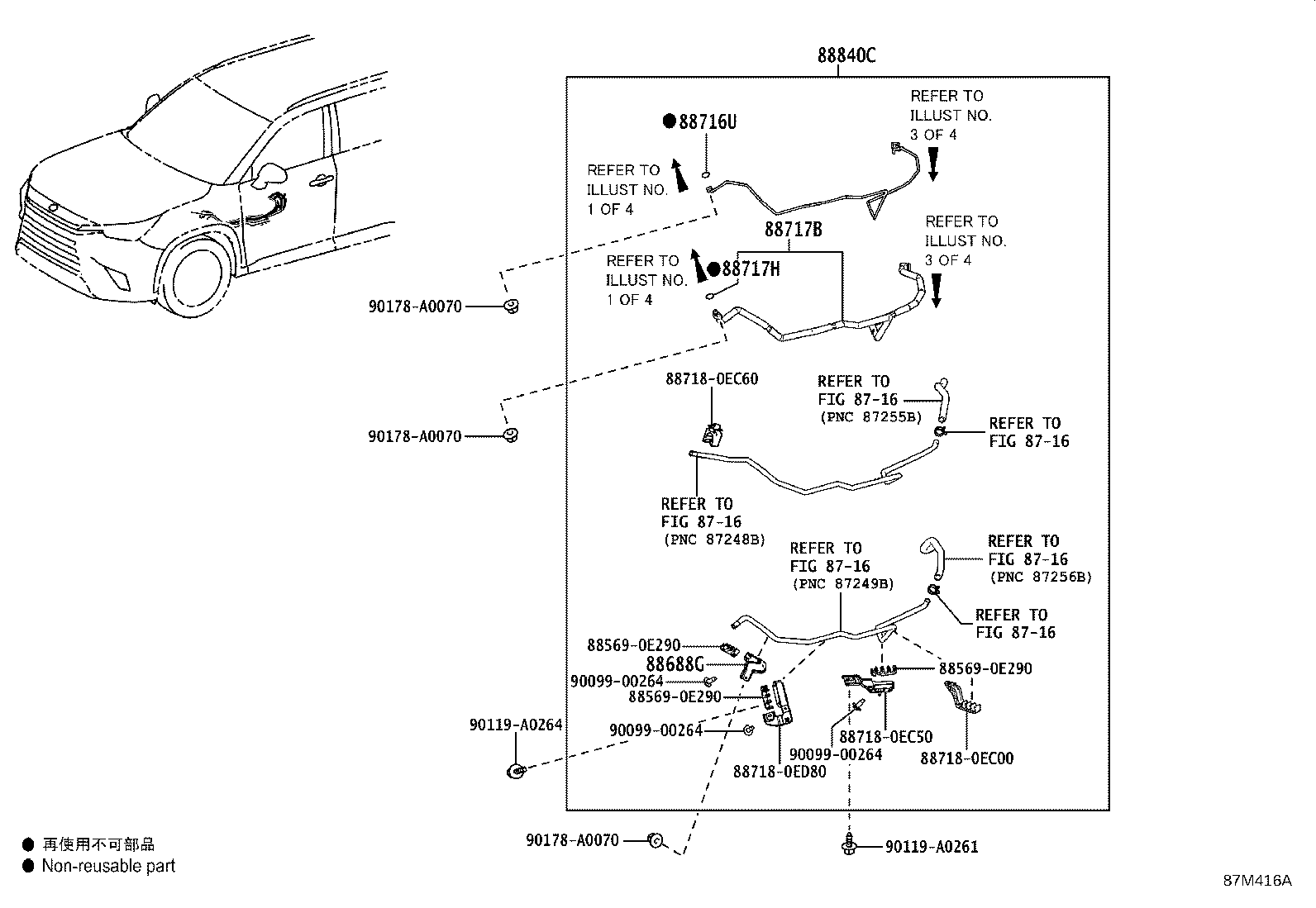

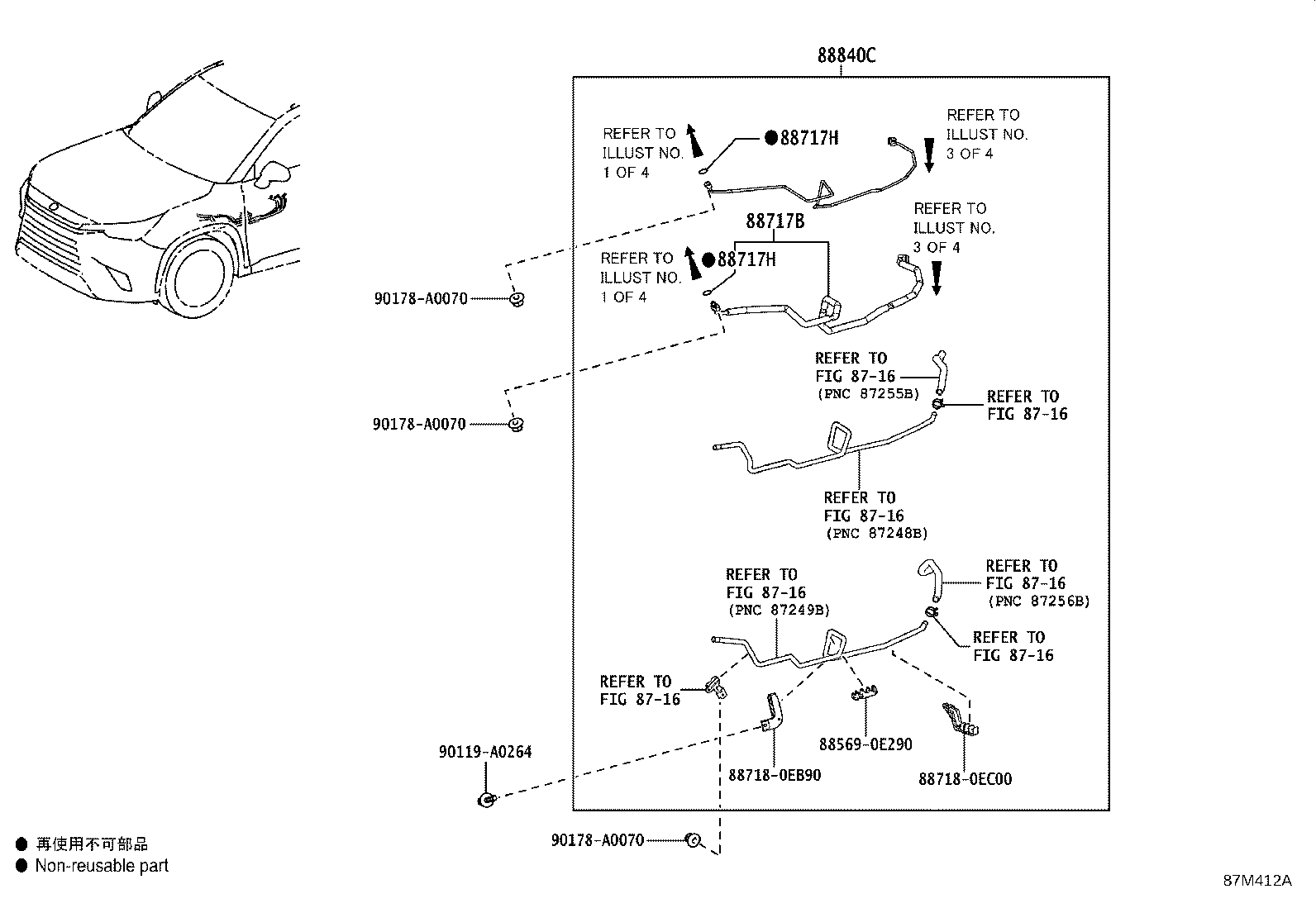

| 88840C | Accessory Assy, Air Conditioner, NO.1 |

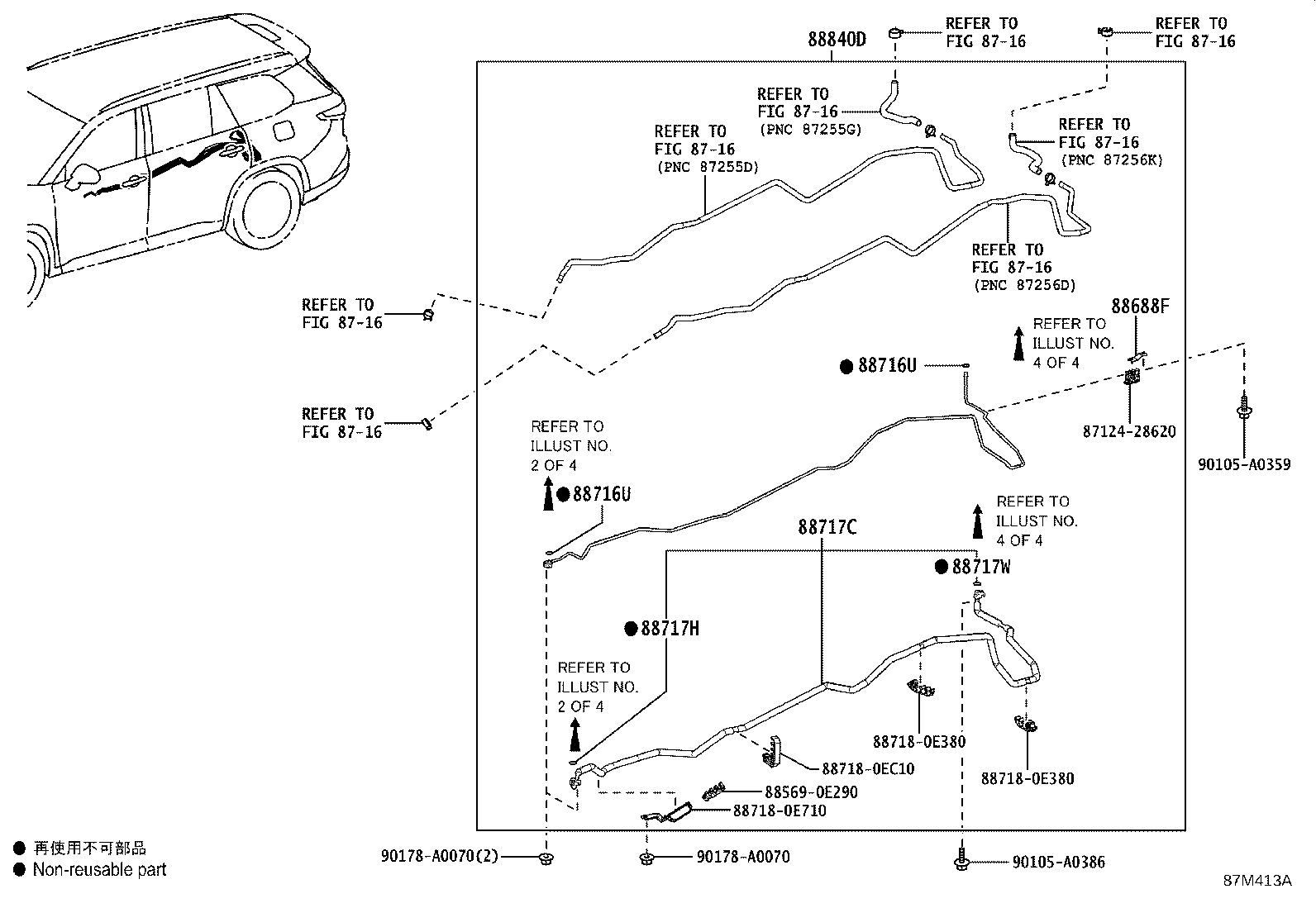

| 88840D | Accessory Assy, Air Conditioner, NO.2 |
| 88840F | Accessory Assy, Air Conditioner, NO.4 |
| 88G16C | Ring, O, NO.1(FOR TUBE ASSY, AIR CONDITIONER) |
| 88G16D | Ring, O, NO.2(FOR TUBE ASSY, AIR CONDITIONER) |
| 88G16F | Ring, O, NO.4(FOR TUBE ASSY, AIR CONDITIONER) |

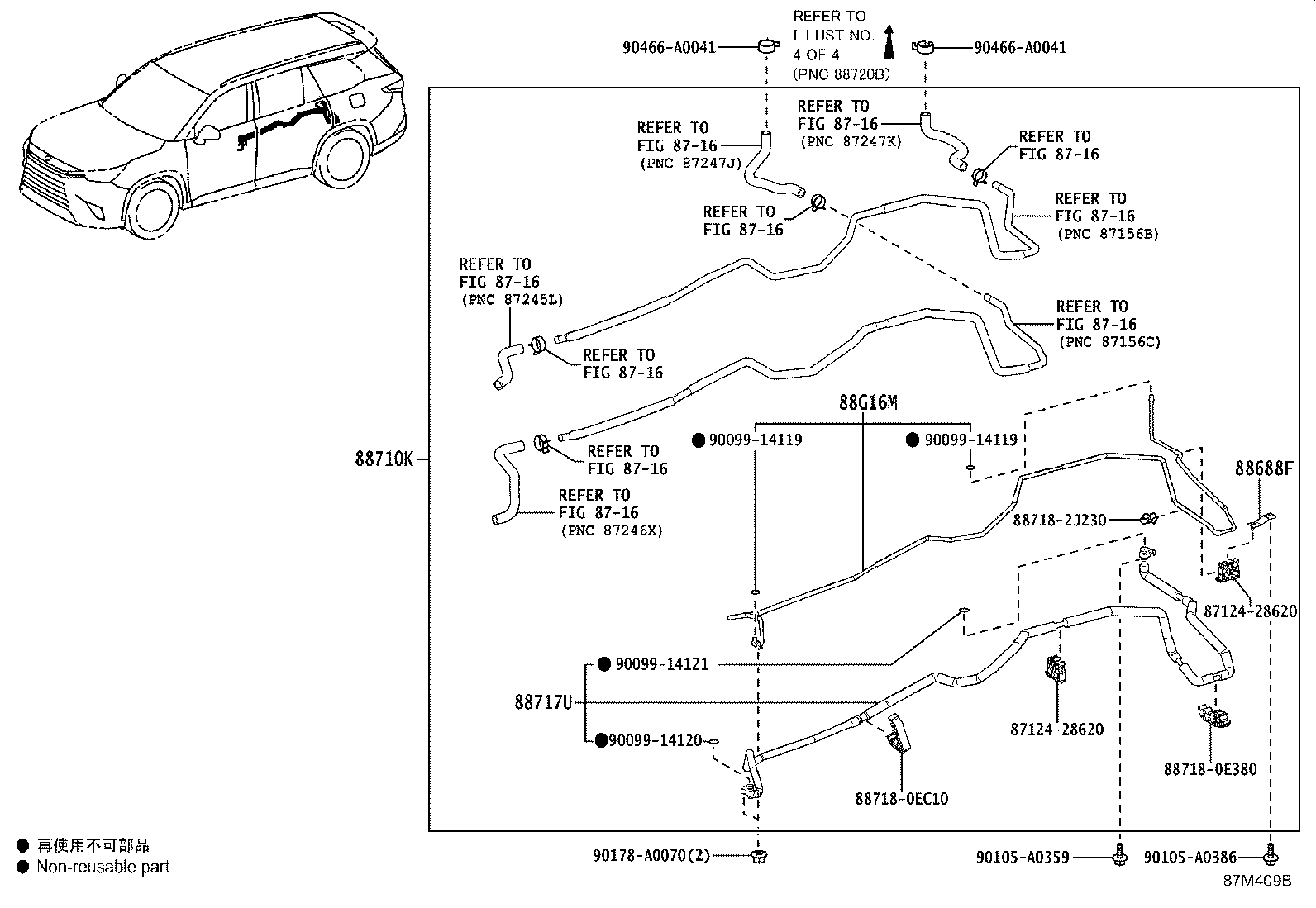

| 88G16M | Tube, Liquid, NO.1 |
| 88G16N | Tube, Liquid, NO.2 |
| 88G16Q | Ring, O, NO.1(FOR LIQUID TUBE) |
| 88G16R | Ring, O, NO.2(FOR LIQUID TUBE) |
| 88G16S | Ring, O, NO.3(FOR LIQUID TUBE) |
| 88G17 | Tube, Suction, NO.3 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
