Toyota Avanza
2003-12 → 2011-11 · chassis F601,F602 · catalogue 613210 · United States
Discontinued model
Data version 2012-05

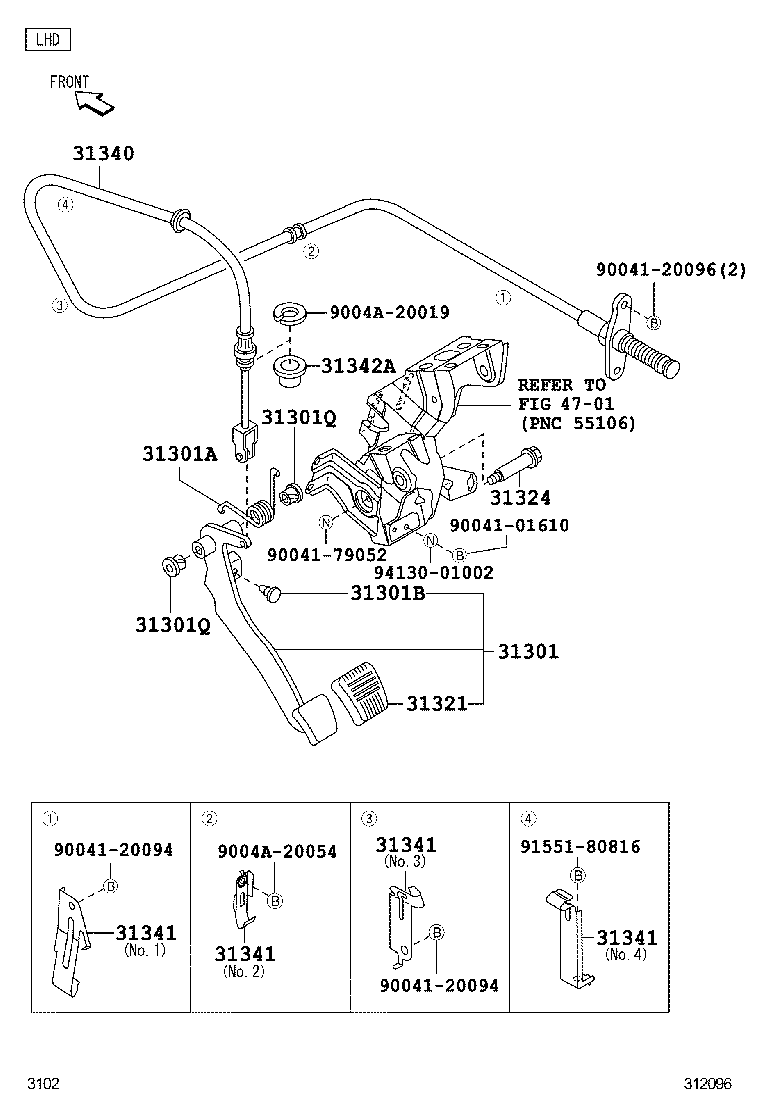

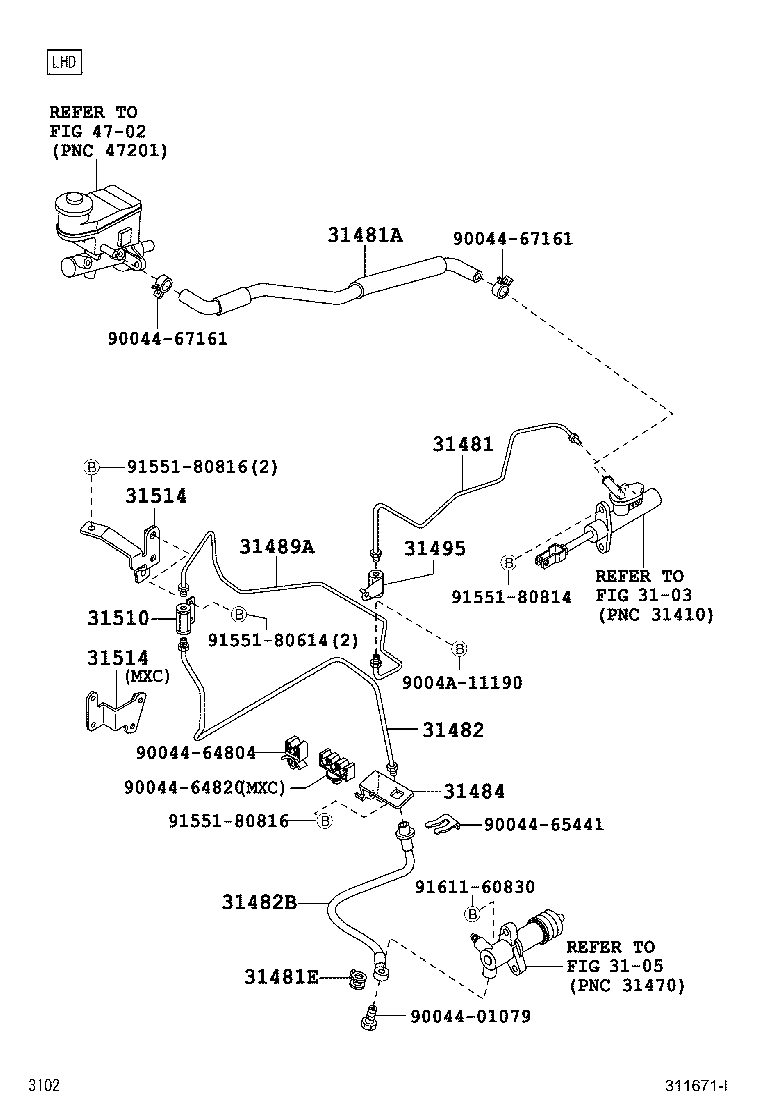

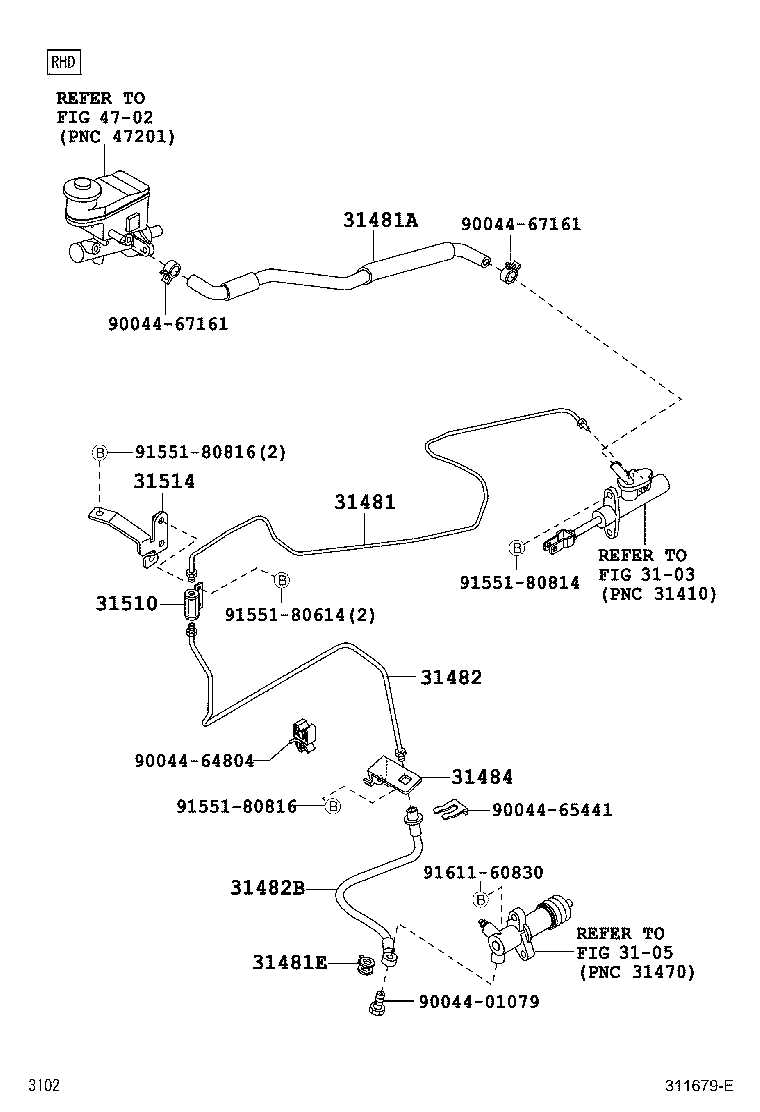

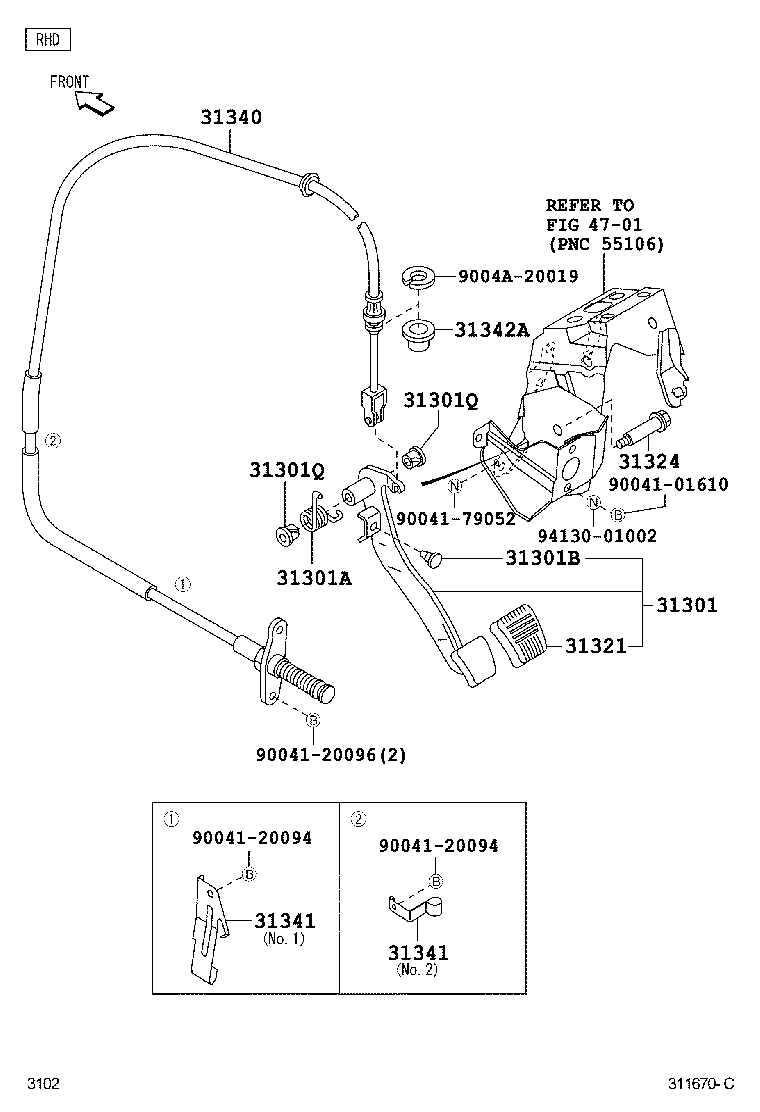

Clutch Pedal & Flexible Hose
21 part groups · 7 illustrations
Part groups
| PNC | Description |
|---|---|
| 31301 | Pedal Sub-assy, Clutch |
| 31301A | Spring(FOR CLUTCH PEDAL) |
| 31301B | Cushion, NO.1(FOR CLUTCH PEDAL) |
| 31301C | Bush(FOR CLUTCH PEDAL) |
| 31301Q | Bush(FOR CLUTCH PEDAL SPRING) |
| 31321 | Pad, Clutch Pedal |
| 31324 | Shaft, Clutch Pedal |
| 31340 | Cable Assy, Clutch Release |
| 31340G | Clip(FOR CLUTCH RELEASE CABLE) |
| 31341 | Bracket, Clutch Cable |
| 31342A | Bush(FOR CLUTCH RELEASE CABLE) |
| 31481 | Tube, Clutch Master Cylinder TO Flexible Hose |
| 31481A | Hose, Clutch, NO.1 |
| 31481E | Gasket(FOR CLUTCH MASTER CYLINDER TO FLEXIBLE HOSE TUBE) |
| 31482 | Tube, Clutch Release Cylinder TO Flexible Hose |
| 31482B | Hose, Clutch, NO.2 |
| 31484 | Bracket, Flexible Hose(FOR CLUTCH) |
| 31489A | Tube, 2 Way TO Flexible Hose |
| 31495 | Way, Clutch Tube |
| 31510 | Orifice Assy, Clutch |
| 31514 | Bracket, Clutch Orifice |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
