Toyota Avanza
2011-11 → 2023-01 · chassis F65# · catalogue 613220 · United States
Discontinued model
Data version 2019-04

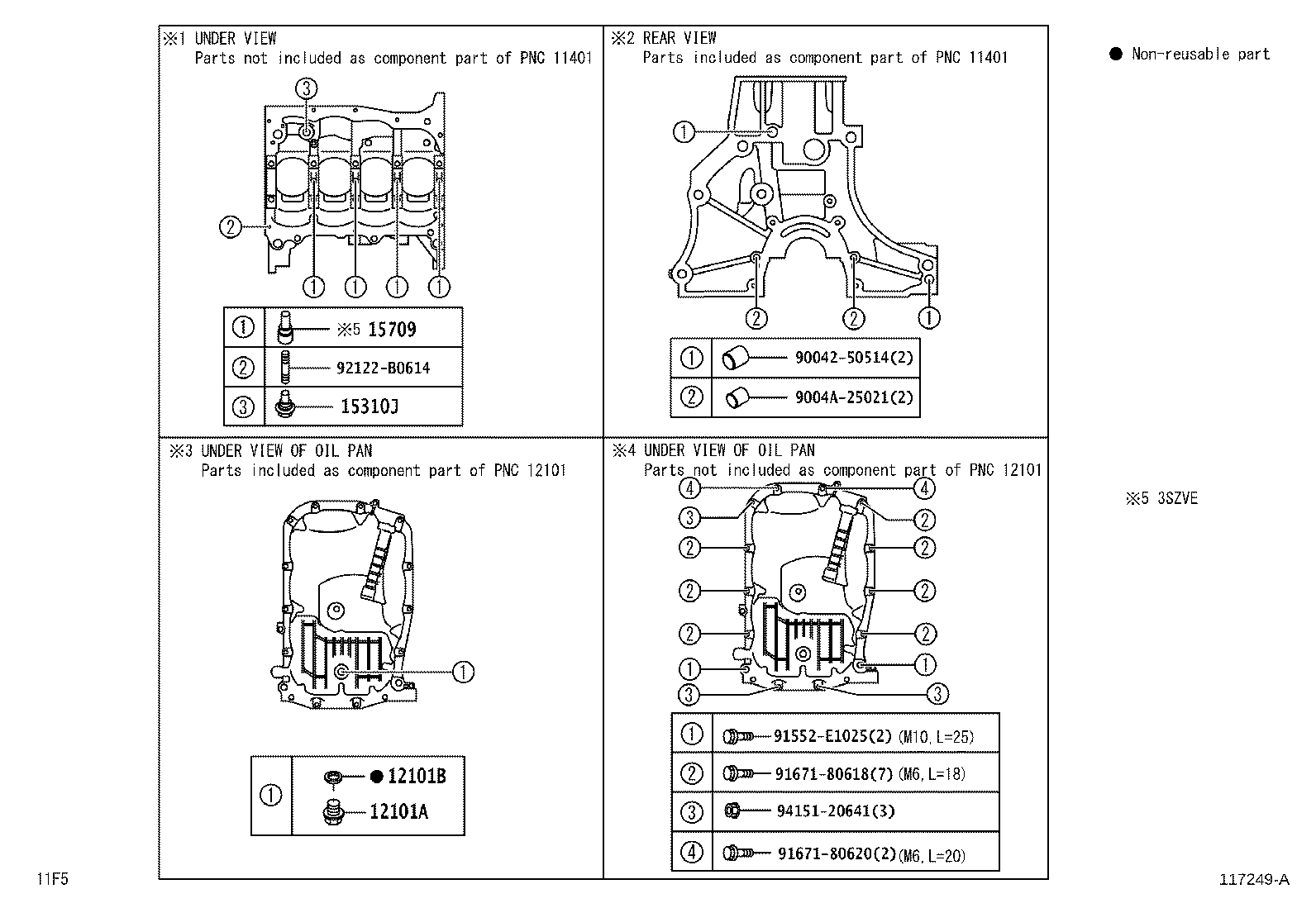

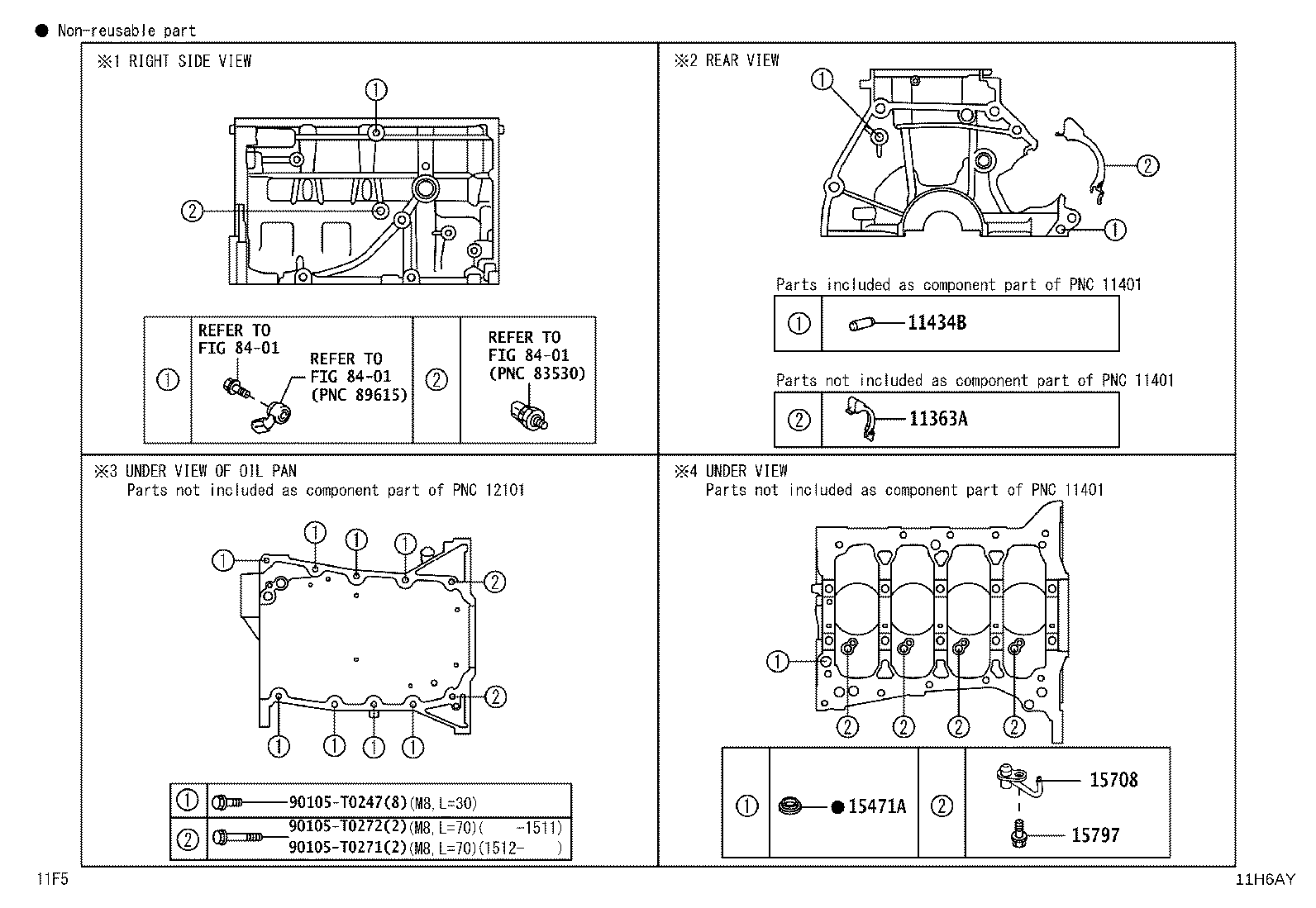

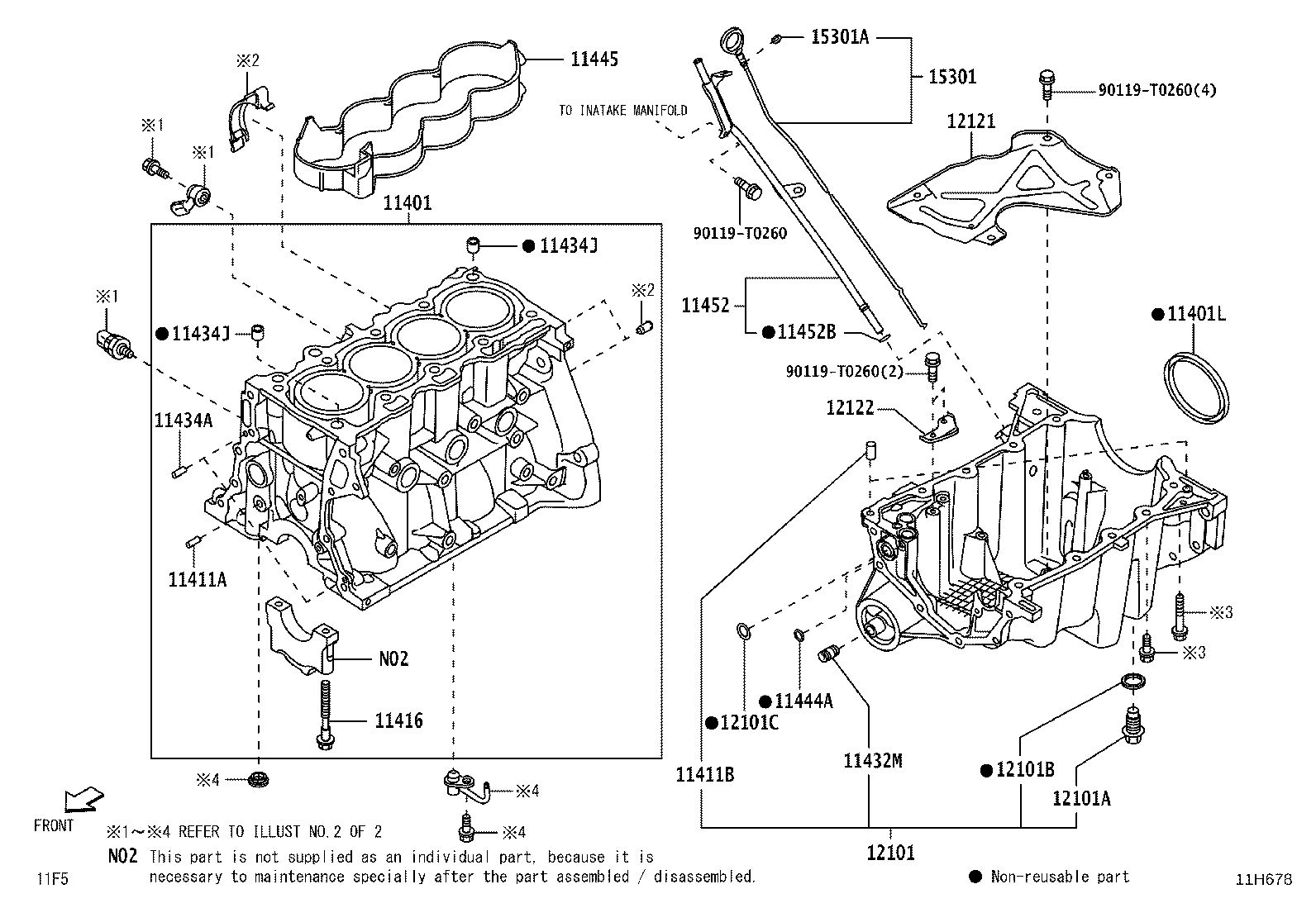

Cylinder Block
32 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 11363A | Cover, Flywheel Housing Side |
| 11401 | Block Sub-assy, Cylinder |
| 11401K | Union(FOR OIL FILTER BRACKET) |
| 11401L | Seal, Engine Rear Oil |
| 11411A | Pin, Ring(FOR CYLINDER BLOCK NO.1 ) |
| 11411B | Pin, Ring(FOR CYLINDER BLOCK NO.2) |
| 11415A | Plug, Water Drain Cock(FOR CYLINDER BLOCK) |
| 11416 | Bolt(FOR CRANKSHAFT BEARING CAP SET) |
| 11432M | Union(FOR CYLINDER BLOCK) |
| 11434A | Pin, Straight(FOR TIMING GEAR COVER SET) |
| 11434B | Pin, Straight(FOR CLUTCH HOUSING SET) |
| 11434J | Pin, Ring (FOR CYLINDER HEAD SET) |
| 11444A | Ring, O |
| 11445 | Spacer, Cylinder Block Water Jacket |
| 11452 | Guide, Oil Level Gage |
| 11452B | Ring, O(FOR OIL LEVEL GAGE GUIDE) |
| 12101 | Pan Sub-assy, Oil |
| 12101A | Plug(FOR OIL PAN DRAIN) |
| 12101B | Gasket(FOR OIL PAN DRAIN PLUG) |
| 12101C | Ring, O(FOR OIL PAN) |
| 12101E | Plug, Oil Pan(FOR OIL COOLER) |
| 12101F | Gasket(FOR OIL COOLER) |
| 12112 | Pan, Oil NO.2 |
| 12121 | Plate, Oil Pan Baffle, NO.1 |
| 12122 | Plate, Oil Pan Baffle, NO.2 |
| 15301 | Gage Sub-assy, Oil Level |
| 15301A | Ring, O(FOR OIL LEVEL GAGE) |
| 15310J | Regulator Assy, Oil |
| 15471A | Gasket(FOR CLYINDER BLOCK) |
| 15708 | Nozzle Sub-assy, Oil, NO.1 |
| 15709 | Nozzle Sub-assy, Oil, NO.2 |
| 15797 | Bolt, Oil Nozzle Union |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
