Toyota Avanza
2011-11 → 2023-01 · chassis F65# · catalogue 613220 · United States
Discontinued model
Data version 2019-04

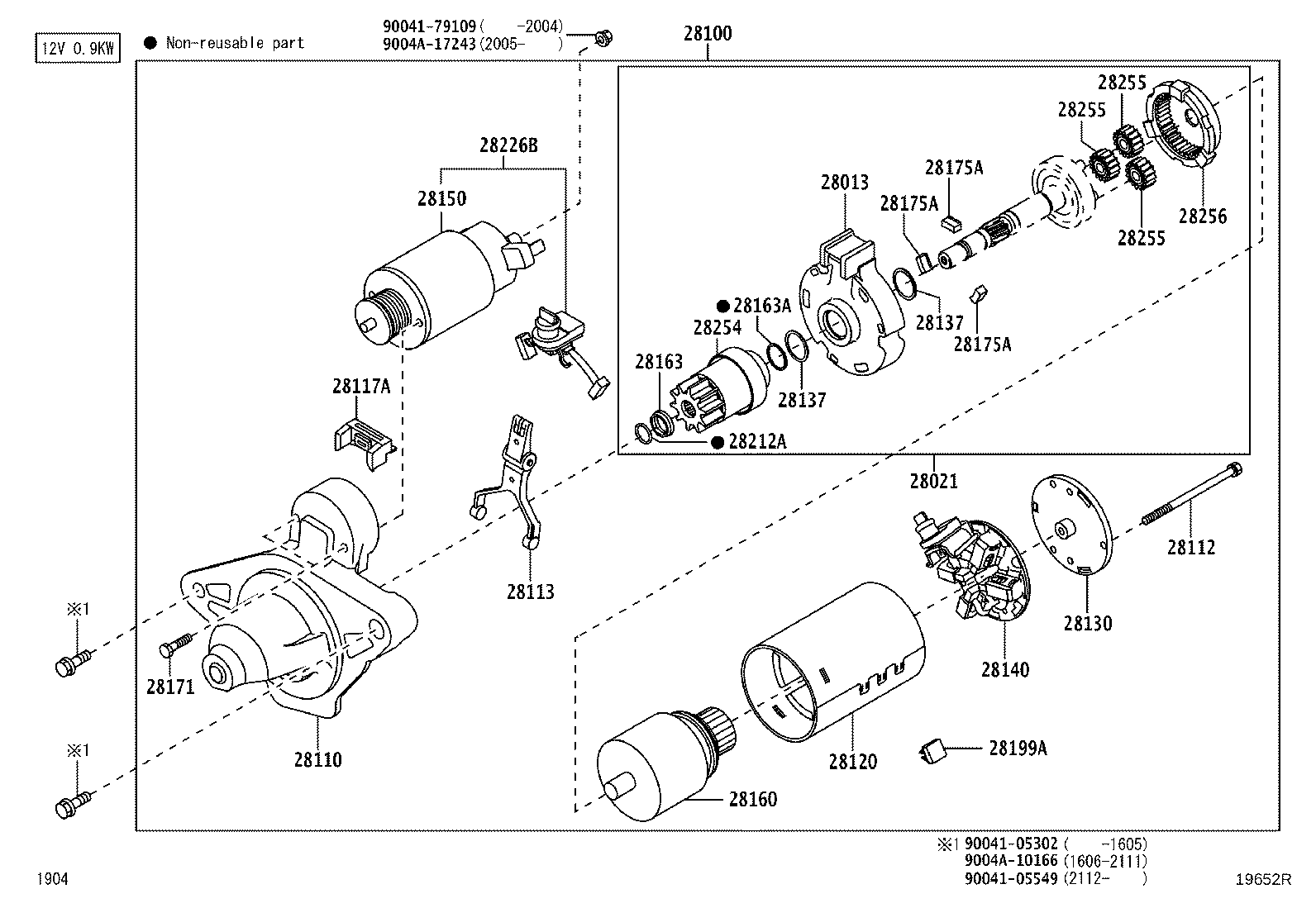

Starter
28 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 28011 | Clutch Sub-assy, Starter |
| 28013 | Bearing, Starter Center & Shock Absorber, NO.1 |
| 28021 | Clutch Sub-assy, Starter Center Bearing |
| 28100 | Starter Assy |
| 28110 | Housing Assy, Starter Drive |
| 28110A | Bearing(FOR STARTER HOUSING) |
| 28112 | Bolt, Housing Set |
| 28113 | Lever, Starter Pinion Drive |
| 28117A | Seal, Rubber |
| 28120 | Yoke Assy, Starter |
| 28130 | Frame Assy, Starter Commutator End |
| 28130C | Bearing, Starter Flange |
| 28137 | Washer, Felt, Starter |
| 28140 | Holder Assy, Starter Brush |
| 28142 | Brush, Starter |
| 28143 | Spring, Starter Brush |
| 28150 | Switch Assy, Magnet Starter |
| 28160 | Armature Assy, Starter |
| 28163 | Nut OR Collar, Pinion Stop, Starter |
| 28163A | Ring, Snap(FOR STARTER PINION STOP NUT) |
| 28171 | Bolt, Starter |
| 28175A | Gasket, Magnet Switch Cover |
| 28199A | Protector, Dust Starter |
| 28212A | Ring, Snap, Starter Clutch Housing Disc |
| 28226B | Starter Kit, Repair Service |
| 28254 | Pinion, Starter Idle Gear |
| 28255 | Gear, Planet |
| 28256 | Gear, Starter Internal |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
