Toyota Avanza
2011-11 → 2023-01 · chassis F65# · catalogue 613220 · United States
Discontinued model
Data version 2019-04

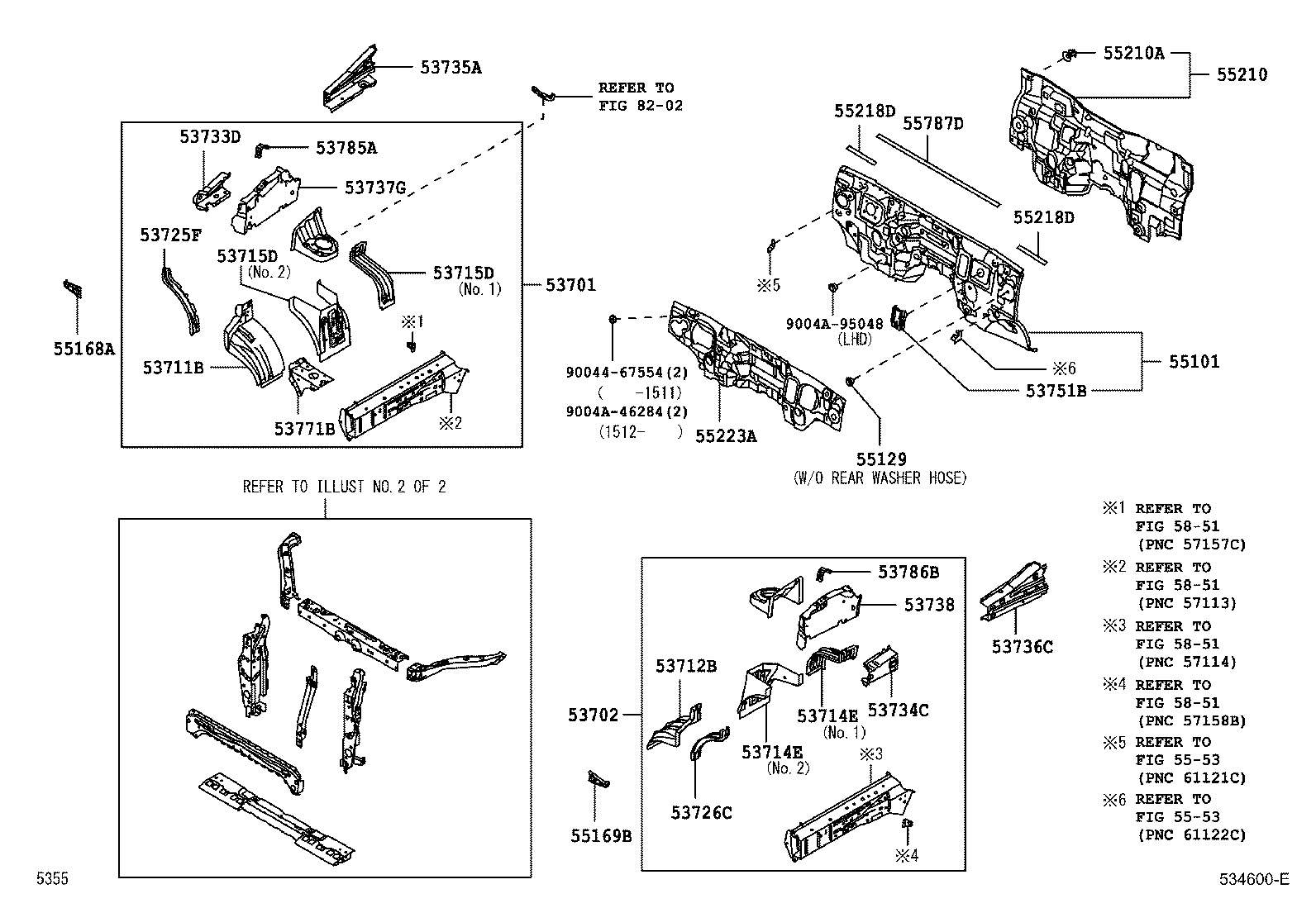

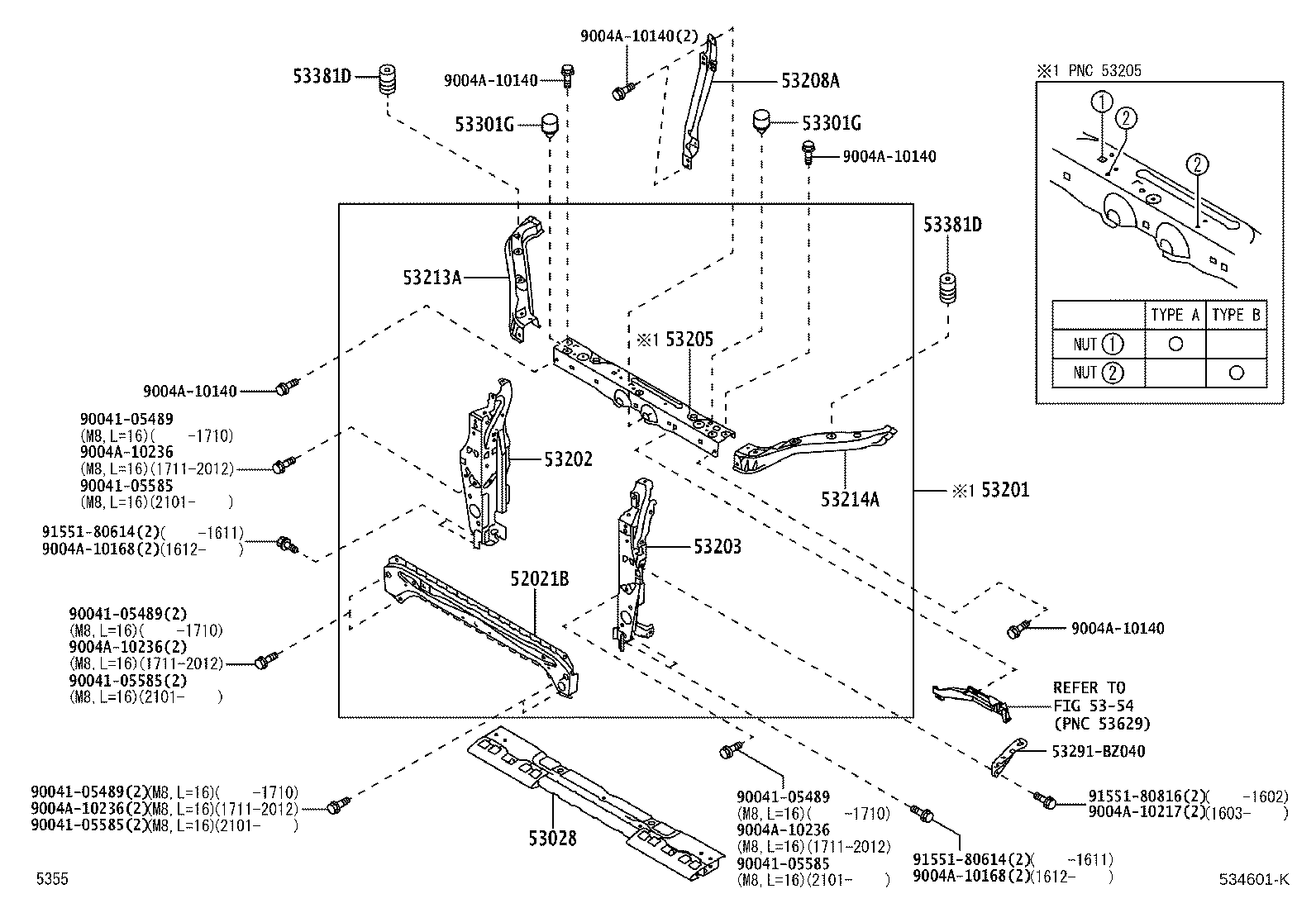

Front Fender Apron & Dash Panel
44 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 52021B | Reinforcement Sub-assy, Front Bumper |
| 52145D | Bracket, Front Bumper Side Mounting, RH |
| 52146D | Bracket, Front Bumper Side Mounting, LH |
| 53028 | Support Sub-assy, Radiator, Lower |
| 53201 | Support Sub-assy, Radiator |
| 53202 | Support Sub-assy, Radiator, RH |
| 53203 | Support Sub-assy, Radiator, LH |
| 53205 | Support Sub-assy, Radiator, Upper |
| 53208A | Support Sub-assy, Hood Lock |
| 53213A | Support, Radiator, Upper RH |
| 53214A | Support, Radiator, Upper LH |
| 53261B | Bracket, Radiator Reserve Tank Mounting |
| 53301G | Cushion, Hood Bumper |
| 53381D | Bumper, Hood TO Front Shroud |
| 53701 | Apron Sub-assy, Front Fender, RH |
| 53702 | Apron Sub-assy, Front Fender, LH |
| 53711B | Apron, Front Fender, Front RH |
| 53712B | Apron, Front Fender, Front LH |
| 53714E | Apron, Front Fender, Rear LH |
| 53715D | Apron, Fender Side, RH |
| 53725F | Apron, Front Fender NO.2 Side, RH |
| 53726C | Apron, Front Fender NO.2 Side, LH |
| 53733D | Member, Front Apron TO Cowl Side, Lower Front RH |
| 53734C | Member, Front Apron TO Cowl Side, Lower Front LH |
| 53735A | Member, Front Apron TO Cowl Side, Lower RH |
| 53736C | Member, Front Apron TO Cowl Side, Lower LH |
| 53737G | Plate, Front Apron TO Cowl Side Member, RH |
| 53738 | Plate, Front Apron TO Cowl Side Member, LH |
| 53751B | Bracket, Charcoal Canister Mounting |
| 53771B | Support, Battery Carrier, RH |
| 53785A | Gusset, Front Fender Apron, Upper RH |
| 53786B | Gusset, Front Fender Apron, Upper LH |
| 55101 | Panel Sub-assy, Dash |
| 55129 | Cover, Dash Panel Hole |
| 55168A | Bracket, Front Fender Mounting, RH |
| 55169B | Bracket, Front Fender Mounting, LH |
| 55184A | Bracket, Dash Panel |
| 55210 | Insulator Assy, Dash Panel |
| 55210A | Clip |
| 55210C | Clip |
| 55218D | Seal, Dash Panel |
| 55223A | Insulator, Dash Panel, Outer |
| 55787D | Insulator, Cowl Top Panel, NO.1 |
| 57104D | Member Sub-assy, Front Cross |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
