Heating & Air Conditioning - Cooler Piping

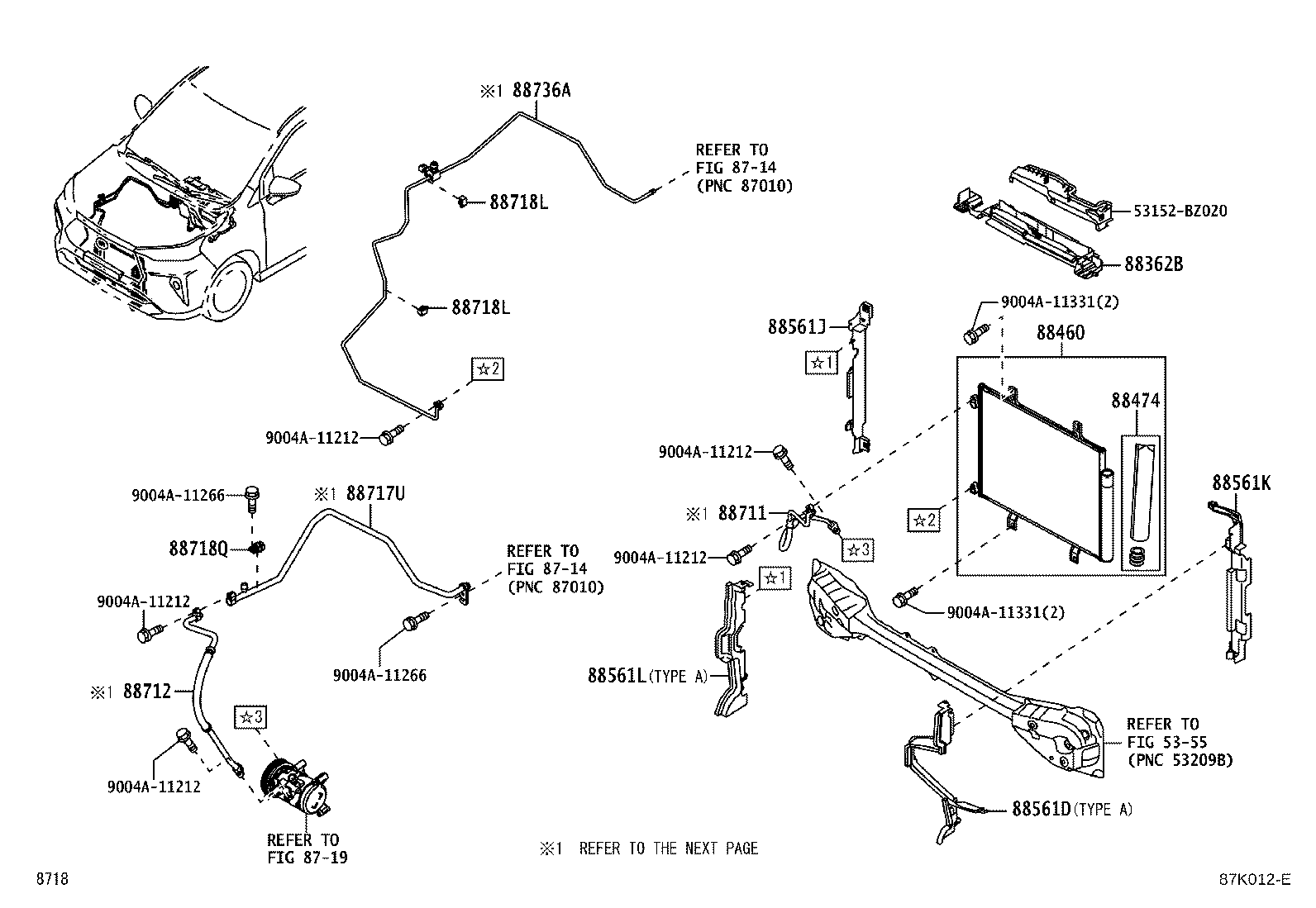

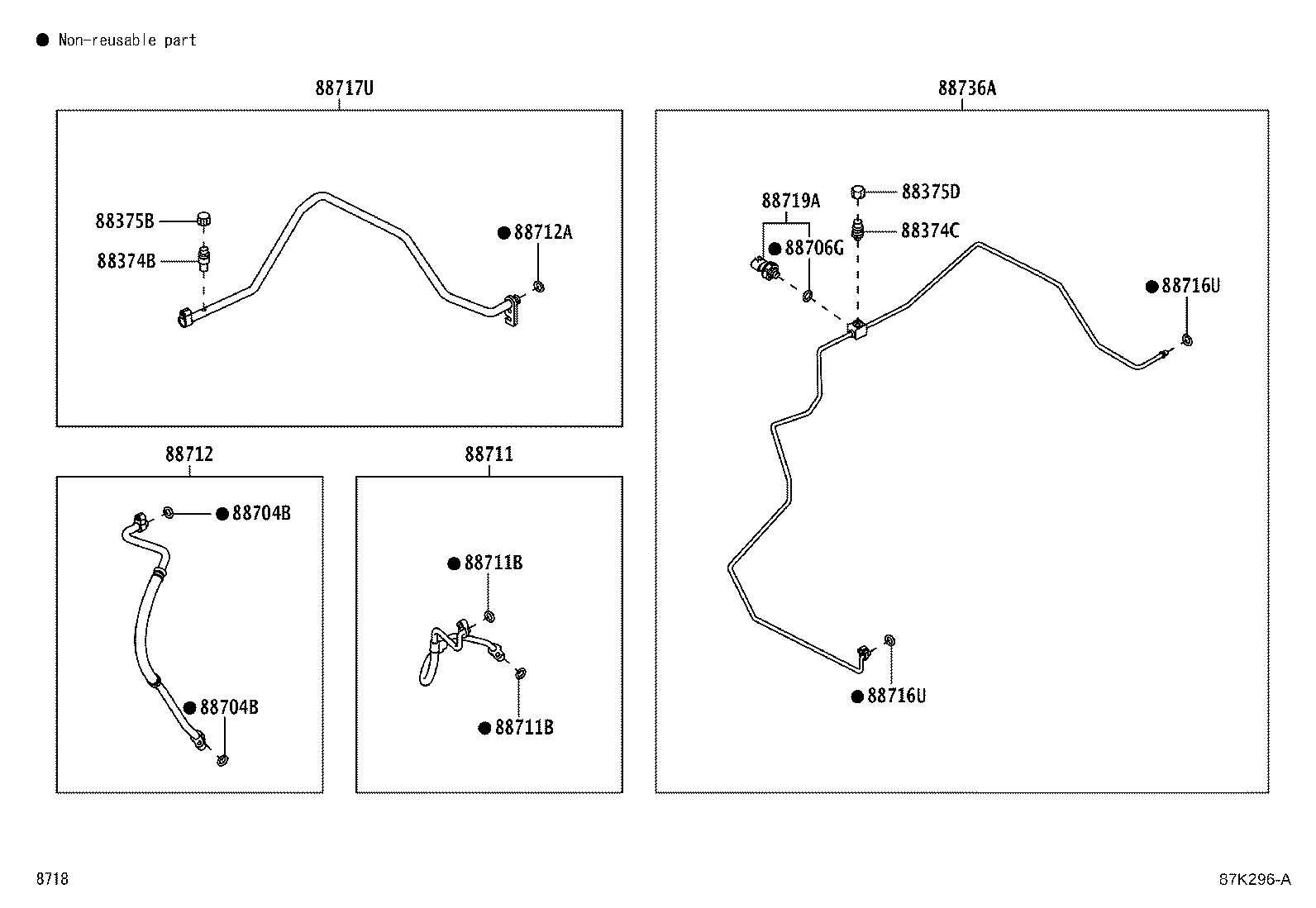

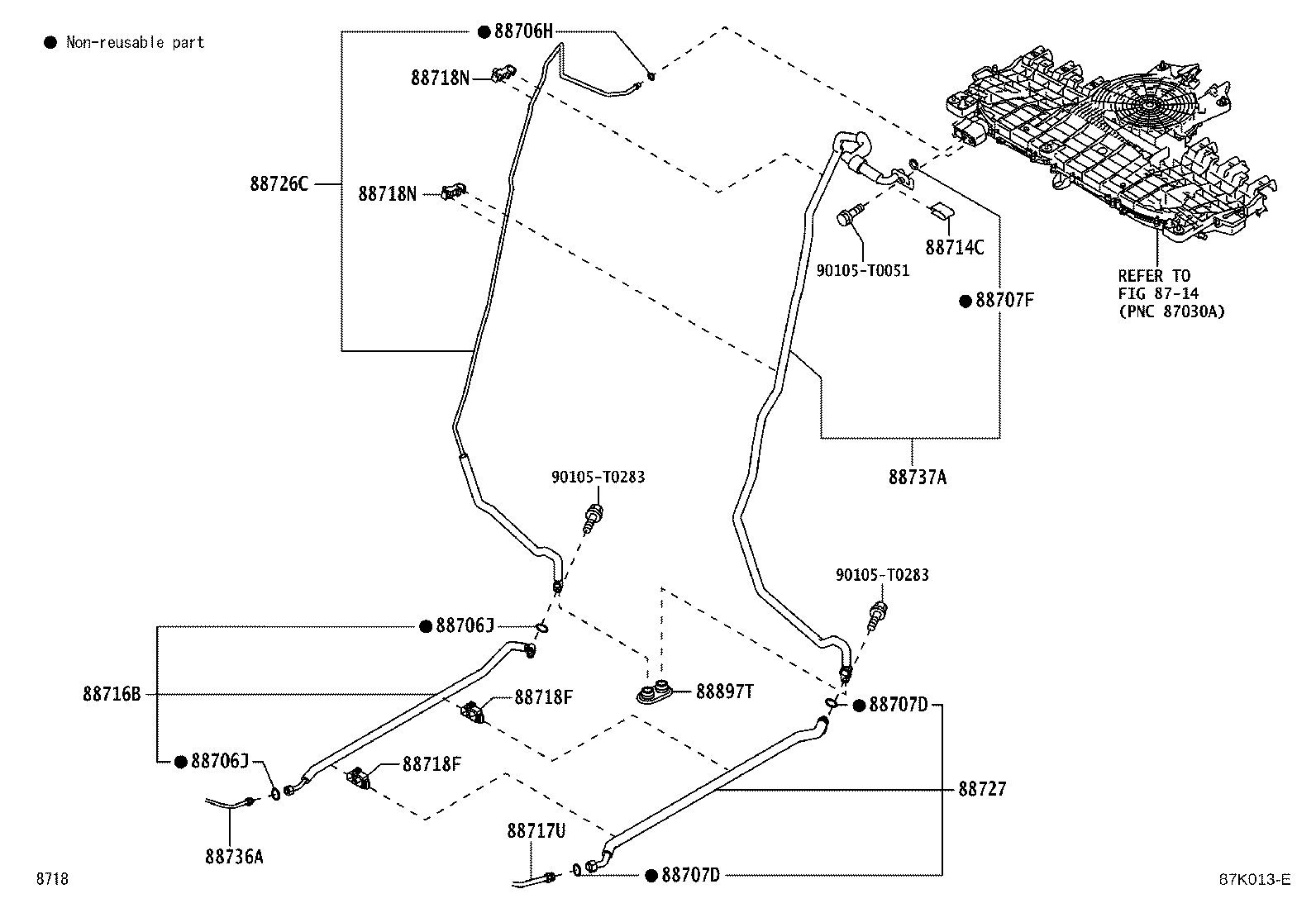

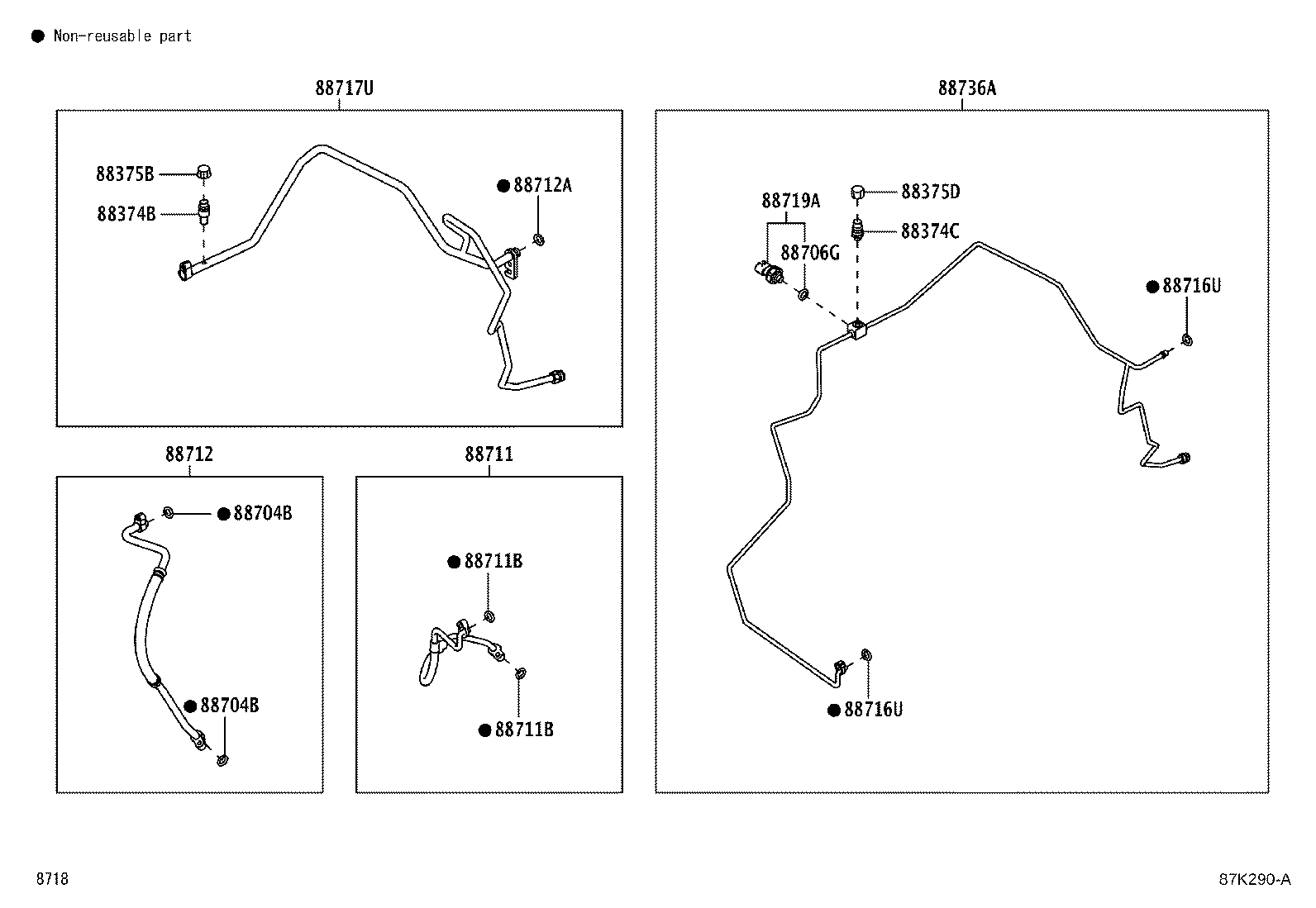

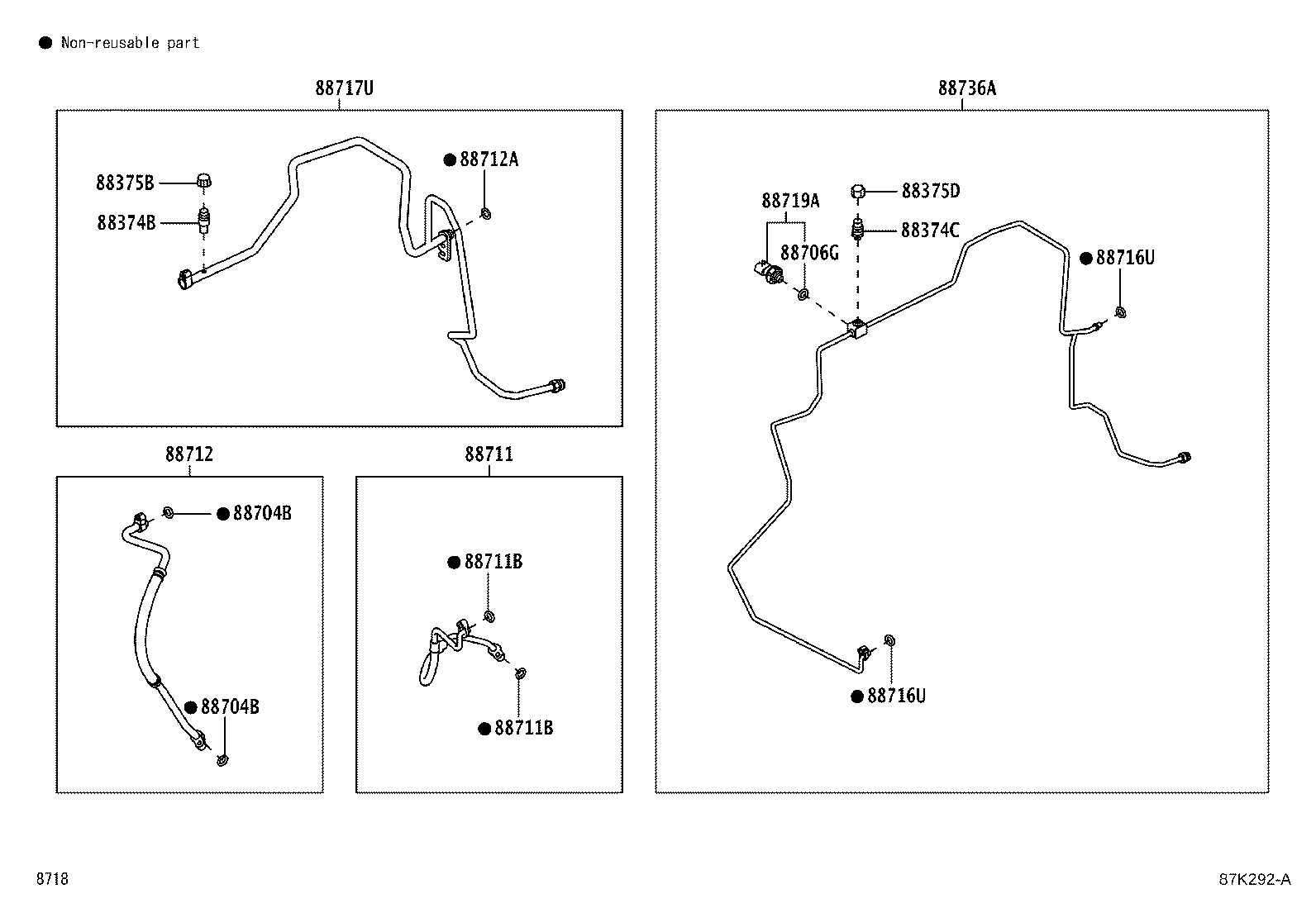

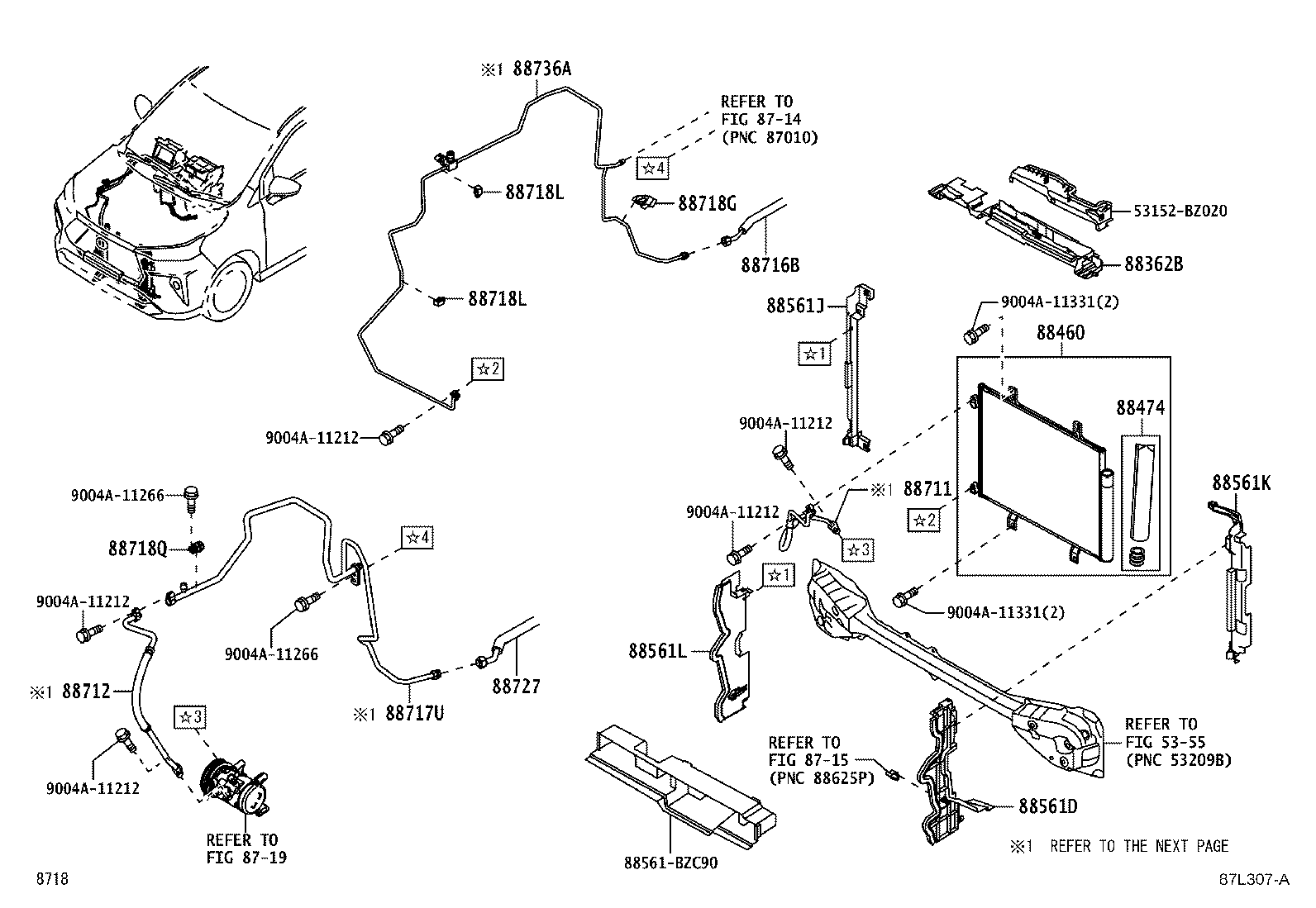

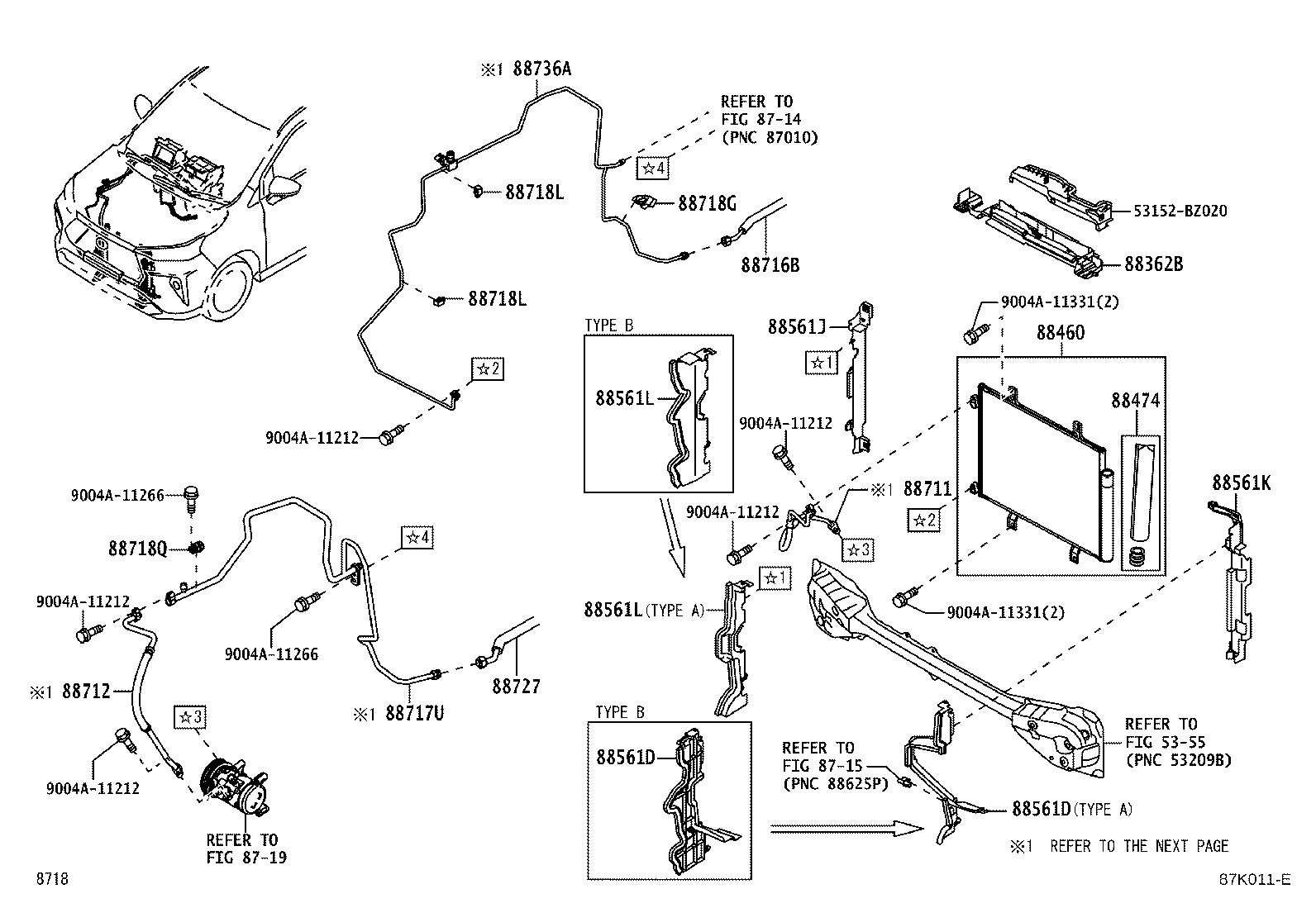

38 part groups · 11 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|
| 88362B | Plate, Seal |
| 88374B | Valve, Service, NO.1 |
| 88374C | Valve, Service, NO.2 |
| 88375B | Cap, Service Valve, NO.1 |
| 88375D | Cap, Service Valve, NO.2 |
| 88460 | Condenser Assy, Cooler |
| 88474 | Dryer, Cooler |
| 88561D | Grille, Air Inlet NO.3 |
| 88561J | Grille, Air Inlet NO.1 |
| 88561K | Grille, Air Inlet NO.2 |
| 88561L | Grille, Air Inlet NO.4 |
| 88561T | Grille, Air Inlet NO.5 |
| 88704B | Ring, O(FOR SUCTION HOSE) |
| 88706G | Ring, O(FOR LIQUID TUBE) |
| 88706H | Ring, O, NO.2(FOR LIQUID TUBE) |
| 88706J | Ring, O, NO.3(FOR LIQUID TUBE) |
| 88707D | Ring, O(FOR SUCTION TUBE) |
| 88707F | Ring, O, NO.3(FOR SUCTION TUBE) |
| 88711 | Hose, Cooler Refrigerant Discharge, NO.1 |
| 88711B | Ring, O(FOR COOLER REFRIGERANT DISCHARGE HOSE) |
| 88712 | Hose, Cooler Refrigerant Suction, NO.1 |
| 88712A | Ring, O(FOR COOLER REFRIGERANT SUCTION HOSE) |
| 88714C | Insulator, Cooler Refrigerant Hose, NO.1 |
| 88716B | Pipe, Cooler Refrigerant Liquid, B |
| 88716U | Ring, O(FOR COOLER REFRIGERANT LIQUID PIPE) |
| 88717U | Tube, Suction, NO.1 |
| 88718F | Clamp, NO.1(FOR COOLER REFRIGERANT HOSE) |
| 88718G | Clamp, NO.2(FOR COOLER REFRIGERANT HOSE) |
| 88718L | Clamp, Piping |
| 88718N | Clamp, Piping |
| 88718Q | Clamp, Piping |
| 88719A | Sensor, Air Conditioner Pressure |
| 88726C | Pipe, Cooler Refrigerant Liquid, C |
| 88727 | Tube, Suction, NO.2 |
| 88736A | Tube, Liquid, A(FOR COOL BOX) |
| 88737A | Tube, Suction, A(FOR COOL BOX) |
| 88891H | Cover, Cooler, NO.1 |
| 88897T | Grommet, Cooler |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
