Toyota Sienna
1997-08 → 2003-01 · chassis MCL10 · catalogue 622410 · United States
Discontinued model
Data version 2003-07

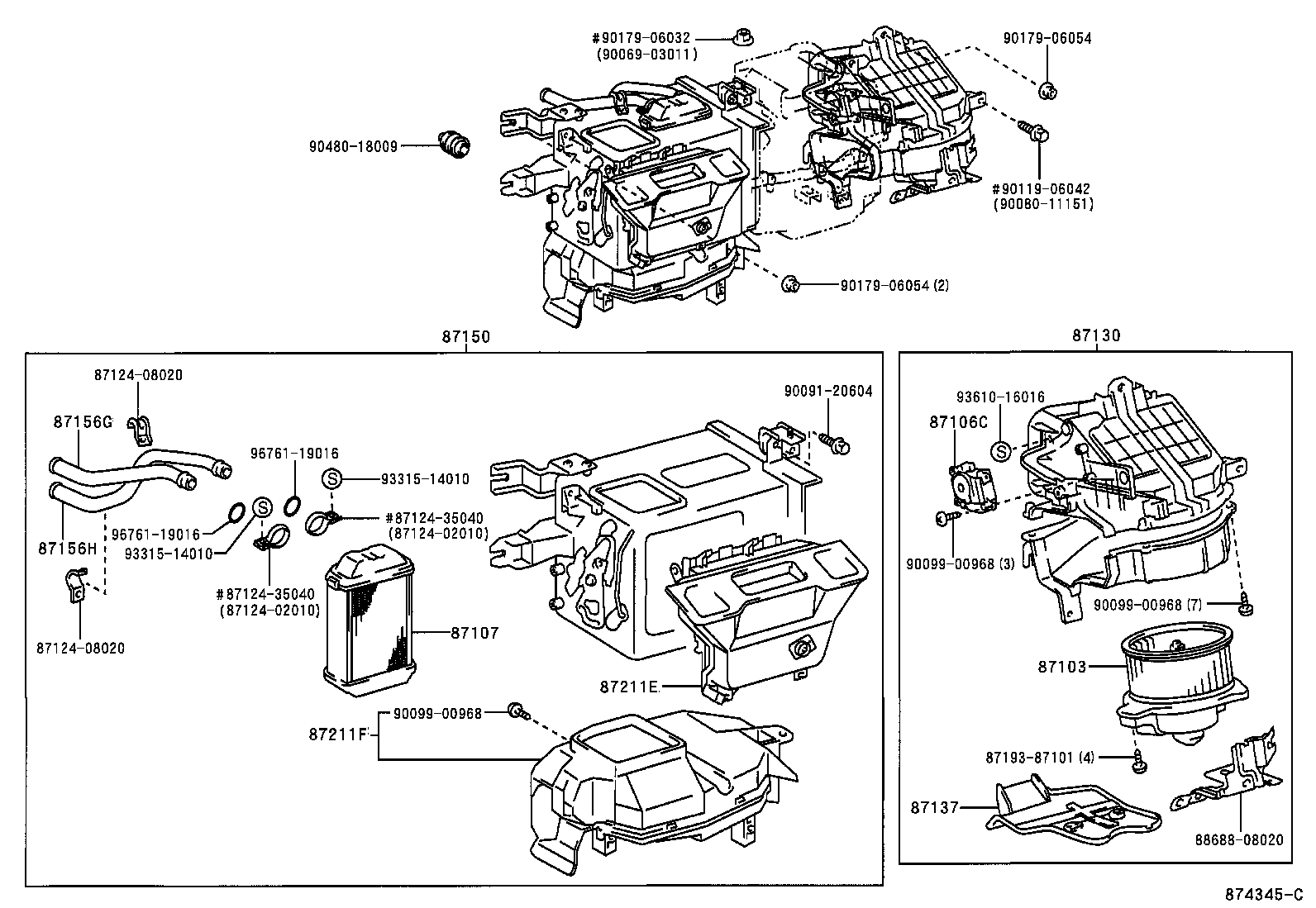

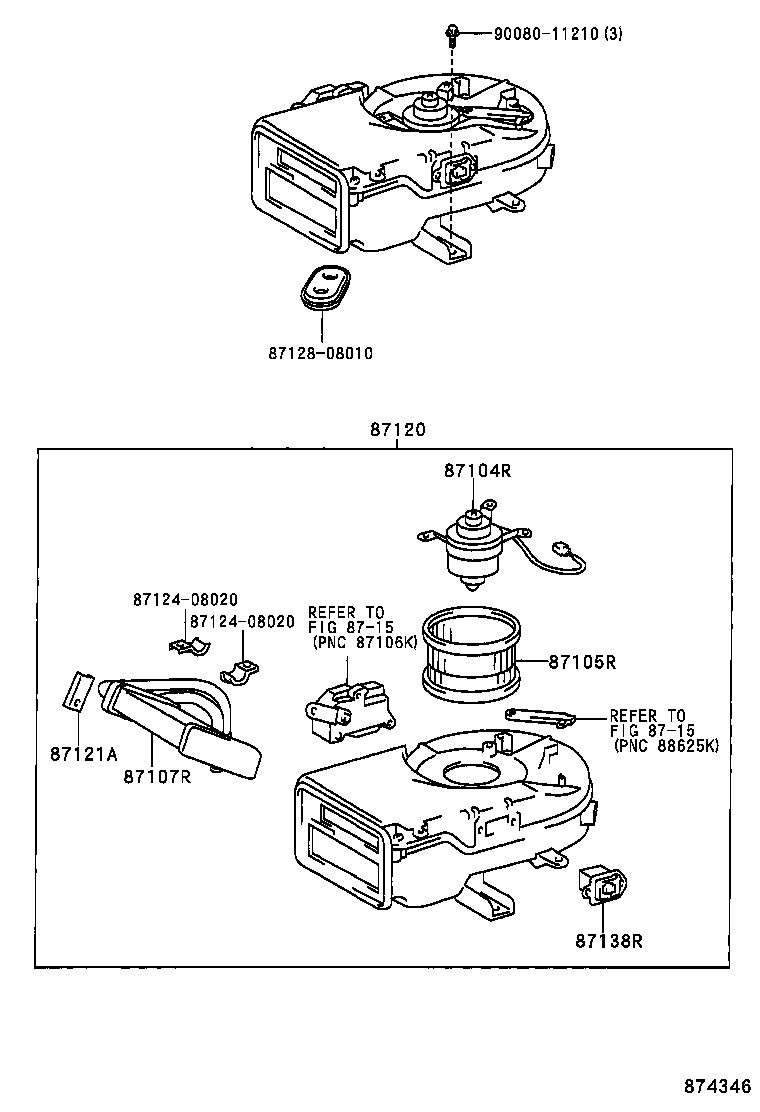

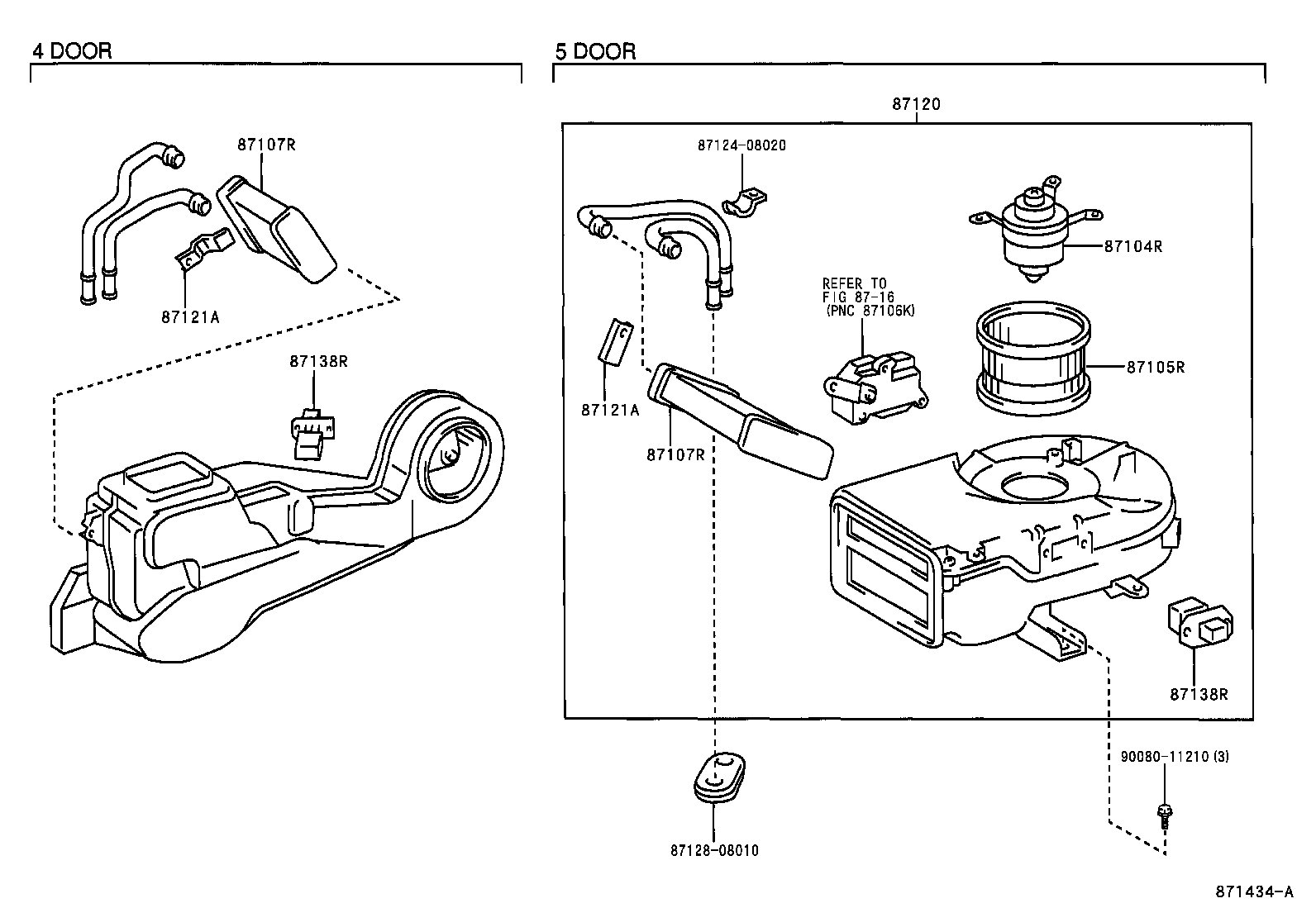

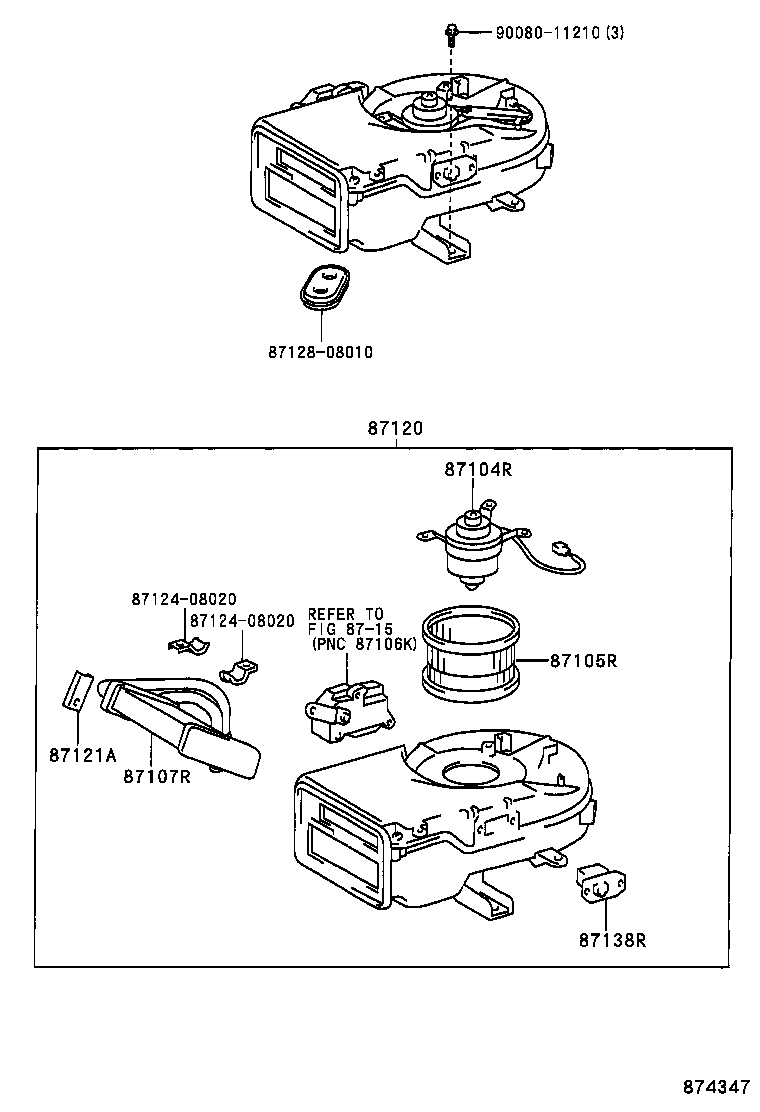

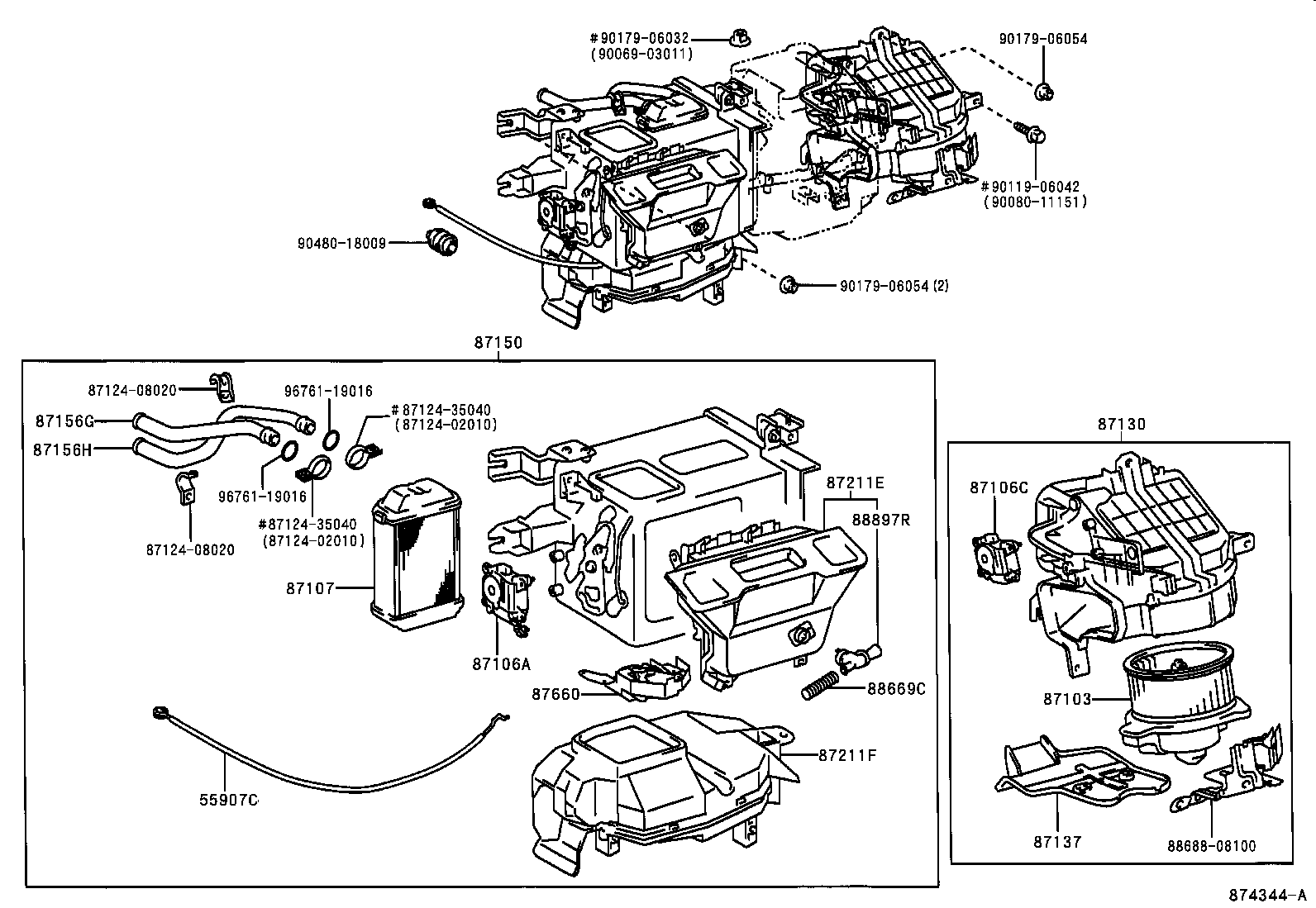

Heating & Air Conditioning - Heater Unit & Blower
22 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 55907C | Cable Sub-assy, Water Valve Control |
| 87103 | Motor Sub-assy, Heater Blower, W/Fan |
| 87104R | Motor Sub-assy, Rear Heater Blower |
| 87105R | Fan Sub-assy, Rear Heater Blower |
| 87106A | Servo Sub-assy, Damper |
| 87106C | Servo Sub-assy, Damper(FOR BLOWER) |
| 87107 | Unit Sub-assy, Heater Radiator |
| 87107R | Unit Sub-assy, Rear Heater |
| 87114 | Cover, Heater |
| 87120 | Heater Assy, Rear |
| 87121A | Bracket, Heater |
| 87130 | Blower Assy, Heater, Front |
| 87137 | Cover, Heater Blower |
| 87138R | Resistor, Rear Heater Blower |
| 87150 | Radiator Assy, Heater |
| 87156G | Pipe, Heater Water, NO.1 |
| 87156H | Pipe, Heater Water, NO.2 |
| 87211E | Duct, Air |
| 87211F | Duct, Air |
| 87660 | Servo Assy, Air Conditioner |
| 88669C | Hose, Air |
| 88897R | Aspirator |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
