Toyota Sienna
1997-08 → 2003-01 · chassis MCL10 · catalogue 622410 · United States
Discontinued model
Data version 2003-07
Heating & Air Conditioning - Cooler Unit
35 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|

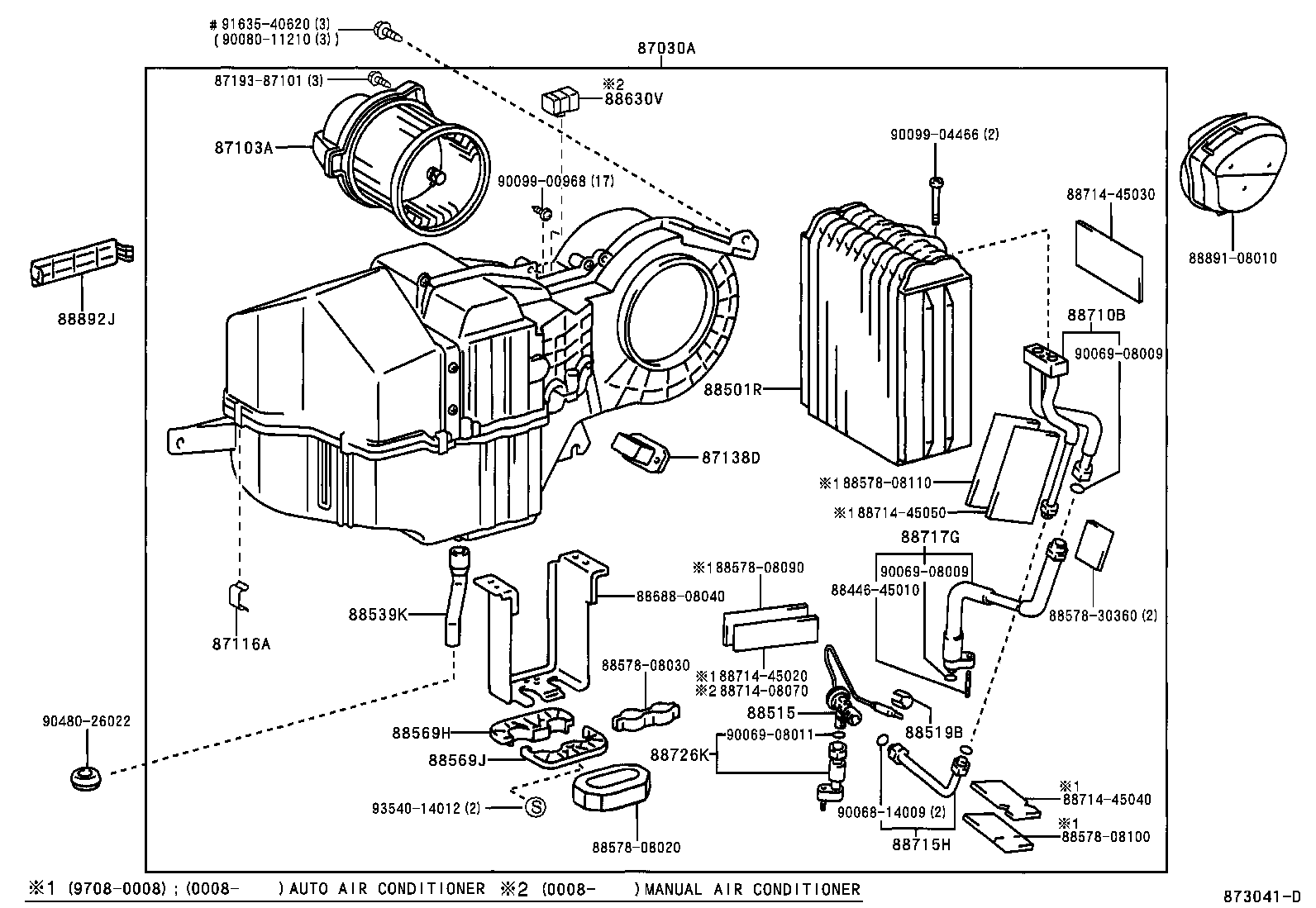

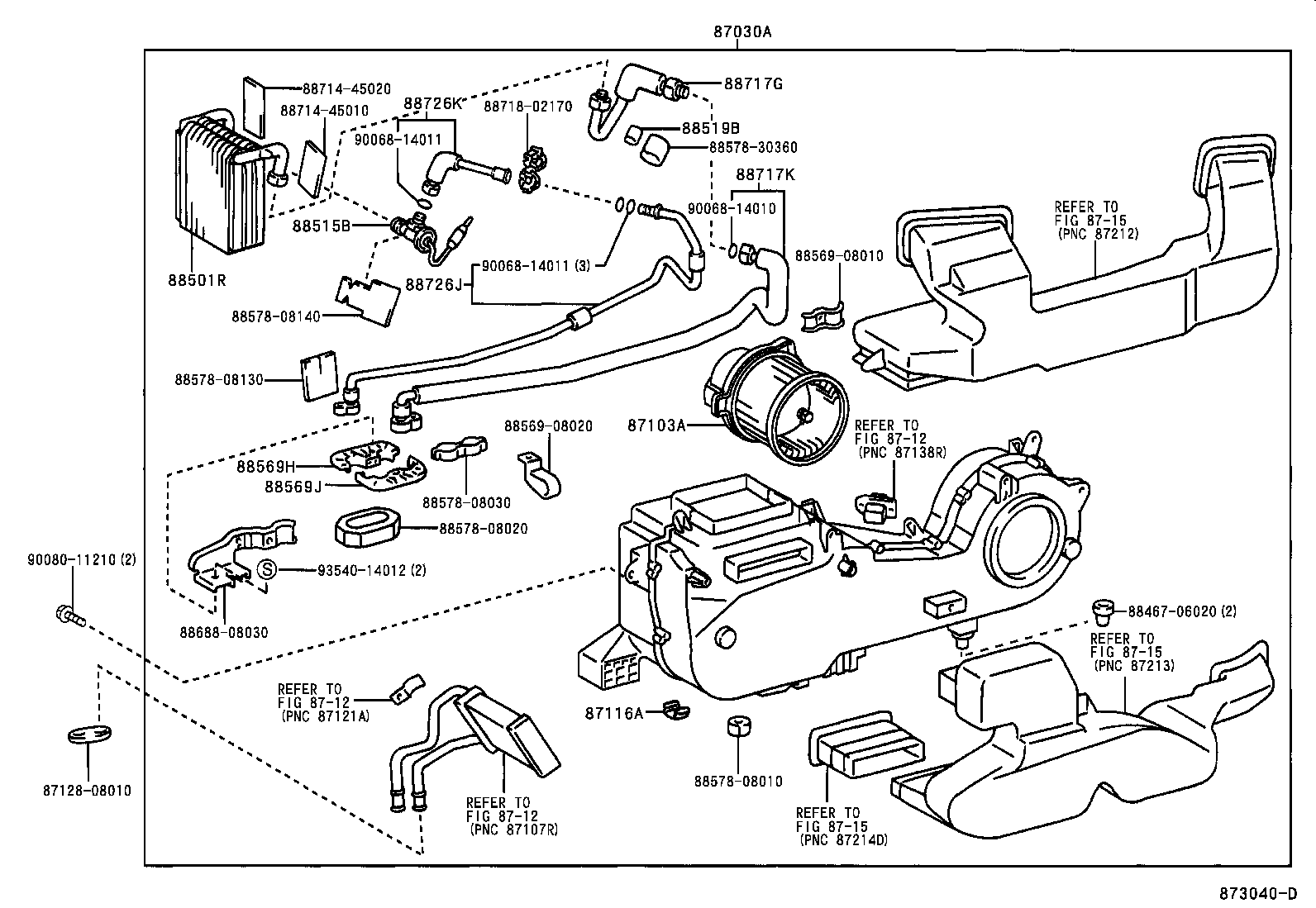

| 87030A | Unit Assy, Cooling, Rear |
| 87103A | Motor Sub-assy, Cooling Unit, W/Fan |
| 87116A | Spring, Holding (FOR COOLER UNIT CASE) |
| 87138C | Resistor, Blower |
| 87138D | Resistor, Blower (REAR) |
| 87165C | Control, Blower Motor |
| 88501 | Evaporator Sub-assy, Cooler, NO.1 |
| 88501R | Evaporator Sub-assy (REAR) |
| 88502 | Case Sub-assy, Cooling Unit |

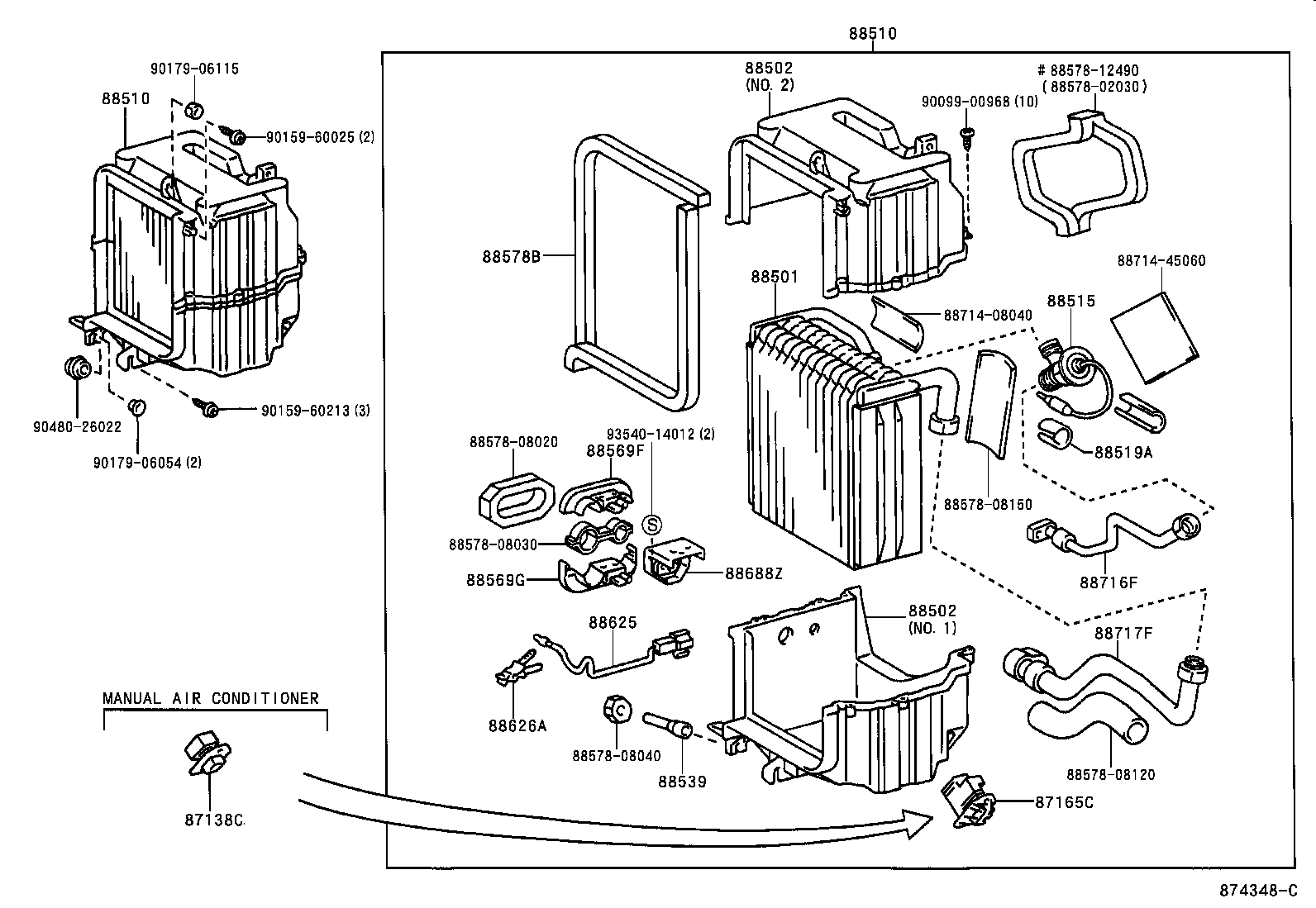

| 88510 | Unit Assy, Cooler |
| 88515 | Valve, Cooler Expansion |
| 88515B | Valve, Rear Cooling Unit Expansion |
| 88519A | Holder, Remote Bulb, Parts |
| 88519B | Holder, Remote Bulb, Parts |
| 88539 | Hose, Cooler Unit Drain, NO.1 |
| 88539K | Hose, Drain Cooler |
| 88569F | Clamp |
| 88569G | Clamp |
| 88569H | Clamp |
| 88569J | Clamp |
| 88578B | Packing, Cooling Unit, NO.1 |
| 88625 | Thermistor, Cooler, NO.1 |
| 88626A | Holder, Thermistor |
| 88630V | Relay Assy |
| 88650 | Amplifier Assy, Cooler Stabilizer |
| 88688Z | Bracket |
| 88710B | Tube Assy, Air Conditioner |
| 88715H | Tube, Discharge, H |
| 88716F | Pipe, Cooler Refrigerant Liquid, F |
| 88717F | Pipe, Cooler Refrigerant Suction, F |
| 88717G | Pipe, Cooler Refrigerant Suction, G |
| 88717K | Pipe, Cooler Refrigerant Liquid, K |
| 88726J | Pipe, Cooler Refrigerant Liquid, J |
| 88726K | Pipe, Cooler Refrigerant Liquid, K |
| 88892J | Cover Sub-assy |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
