Toyota Sienna
2003-01 → 2009-12 · chassis GSL2#,MCL2# · catalogue 622420 · United States
Supported model
Data version 2010-07

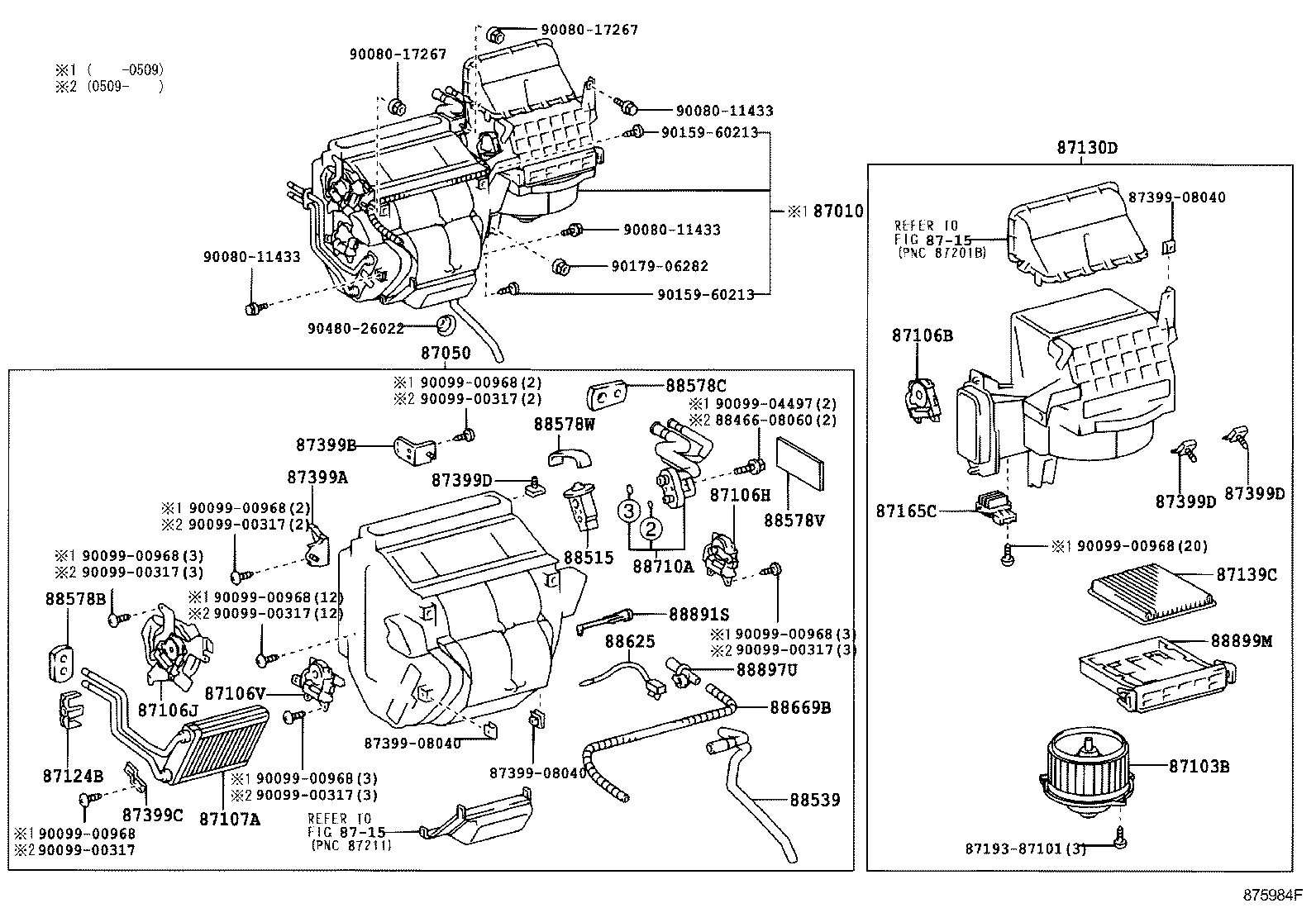

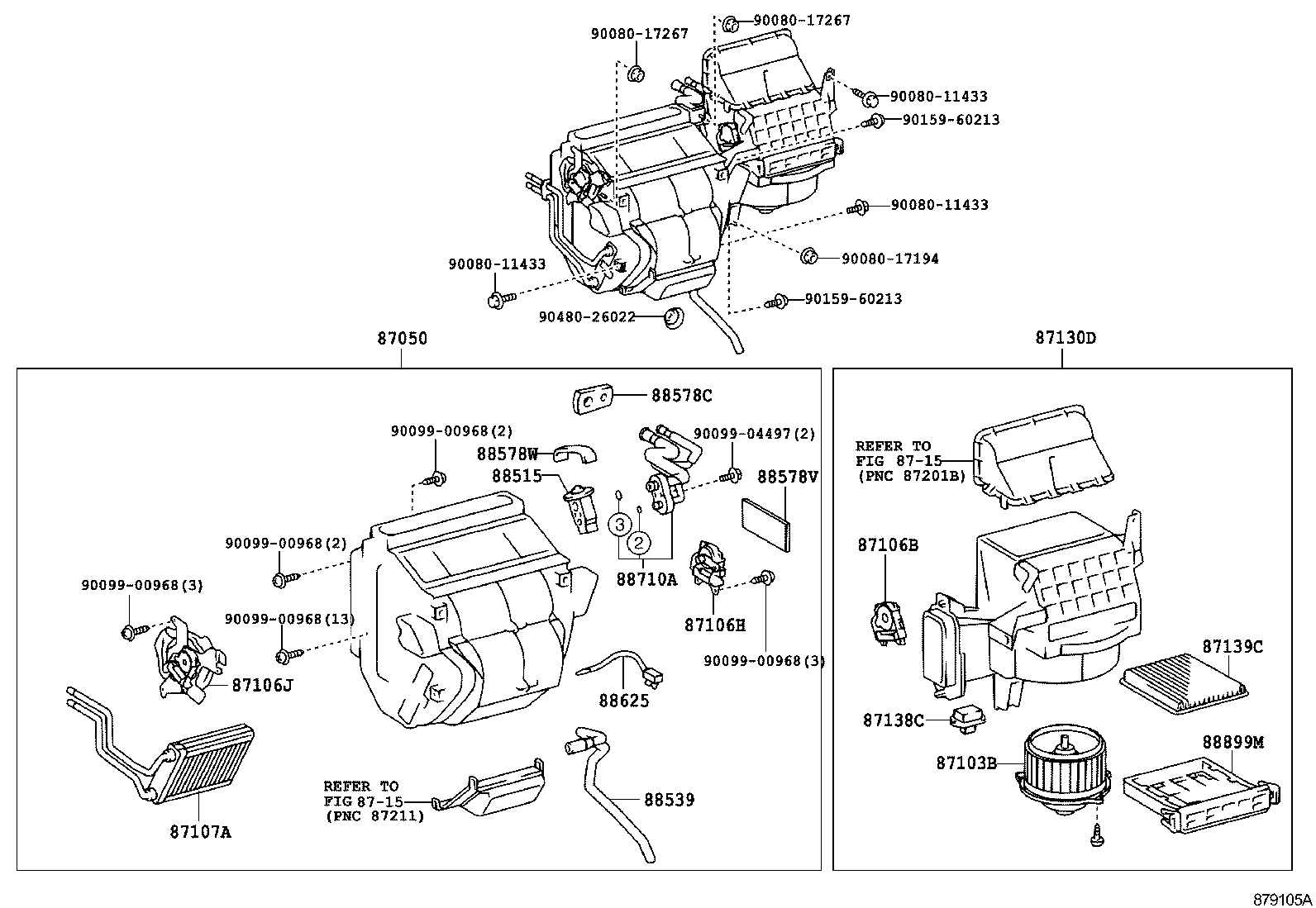

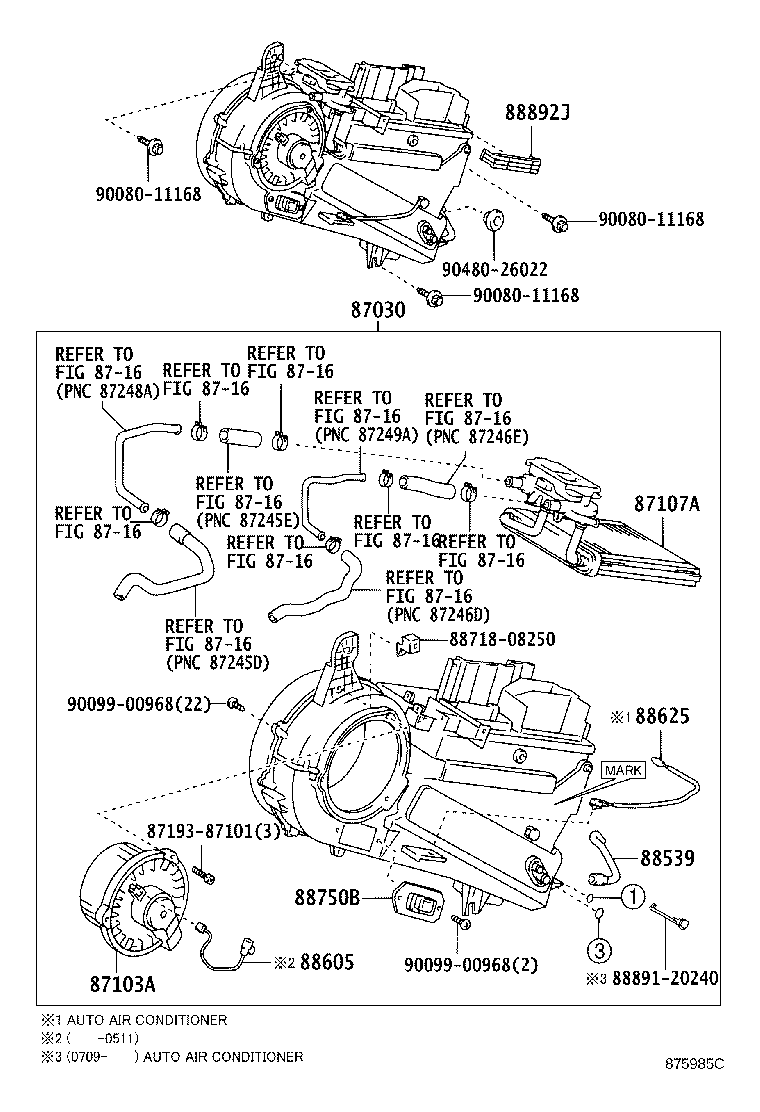

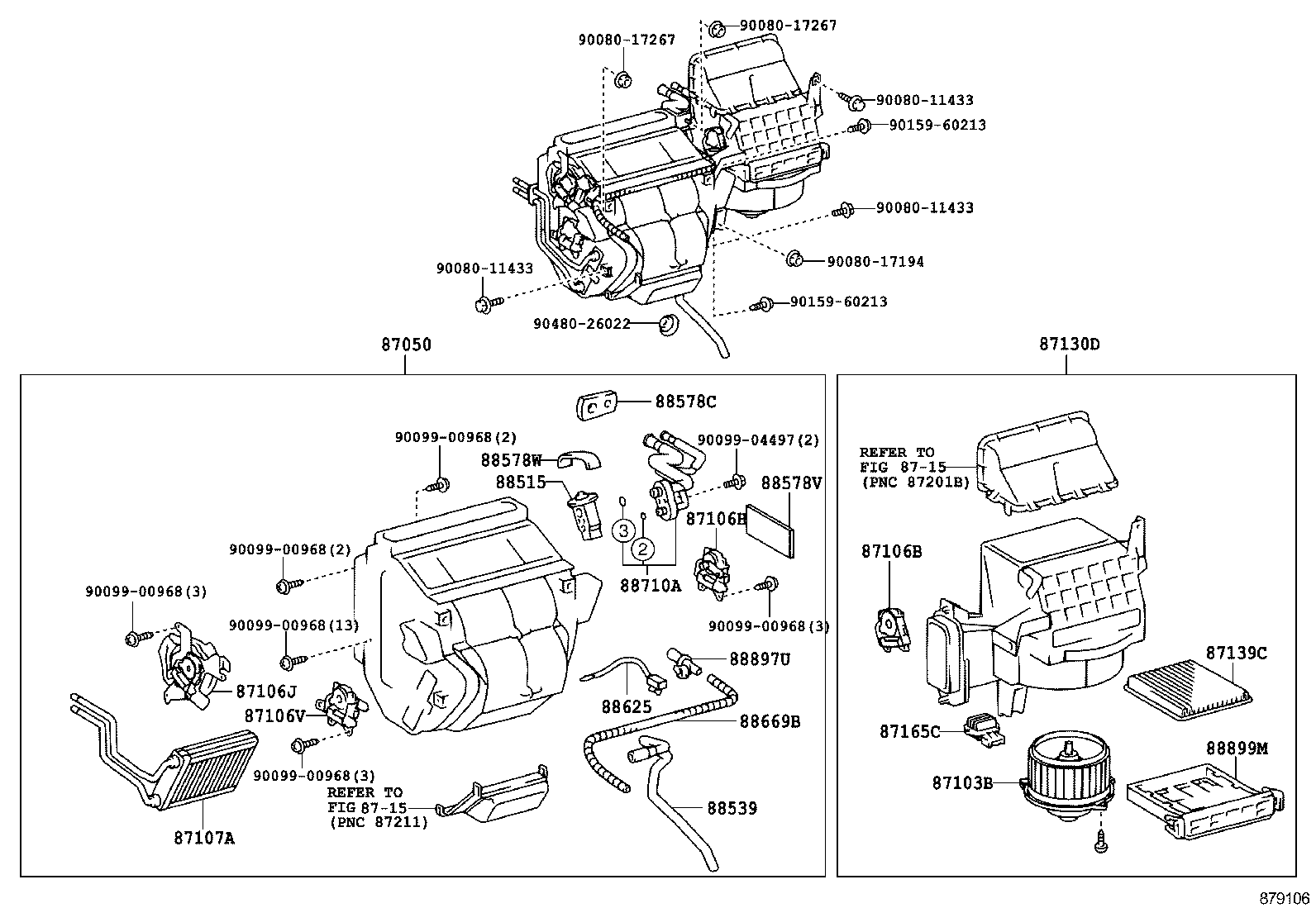

Heating & Air Conditioning - Cooler Unit
34 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 87010 | Unit Assy, Air Conditioner |
| 87030 | Blower Assy, Air Conditioner |
| 87050 | Radiator Assy, Air Conditioner |
| 87103A | Motor Sub-assy, Cooling Unit, W/Fan |
| 87103B | Motor Sub-assy, Blower W/Fan |
| 87106B | Servo Sub-assy, Damper(FOR COOLING UNIT) |
| 87106H | Servo Sub-assy, Damper(FOR AIRMIX) |
| 87106J | Servo Sub-assy, Damper(FOR MODE) |
| 87106V | Servo Sub-assy, Damper(FOR AIRMIX NO.2) |
| 87107A | Unit Sub-assy, Heater Radiator |
| 87124B | Clamp, Heater |
| 87130D | Blower Assy |
| 87138C | Resistor, Blower |
| 87139C | Filter, Clean Air |
| 87165C | Control, Blower Motor |
| 87399A | Bracket, Air Conditioner Radiator, NO.1 |
| 87399B | Bracket, Air Conditioner Radiator, NO.2 |
| 87399C | Bracket, Air Conditioner Radiator, NO.3 |
| 87399D | Bracket, Air Conditioner Radiator, NO.4 |
| 88515 | Valve, Cooler Expansion |
| 88539 | Hose, Cooler Unit Drain, NO.1 |
| 88578B | Packing, Cooling Unit, NO.1 |
| 88578C | Packing, Cooling Unit, NO.2 |
| 88578V | Packing, Cooling Unit, NO.3 |
| 88578W | Packing, Cooling Unit, NO.4 |
| 88605 | Harness Sub-assy, Cooler Wiring, NO.1 |
| 88625 | Thermistor, Cooler, NO.1 |
| 88669B | Hose, Cooler Air |
| 88710A | Tube Assy, Air Conditioner |
| 88750B | Transistor Assy, Blower Resistor |
| 88891S | Cover, Cooler, NO.1 |
| 88892J | Cover Sub-assy |
| 88897U | Pipe, Aspirator |
| 88899M | Plate, Cover(FOR AIR FILTER) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
