Toyota Sienna
2020-11 → present · chassis AXLH4# · catalogue 622440 · United States
Supported model
Data version 2024-09

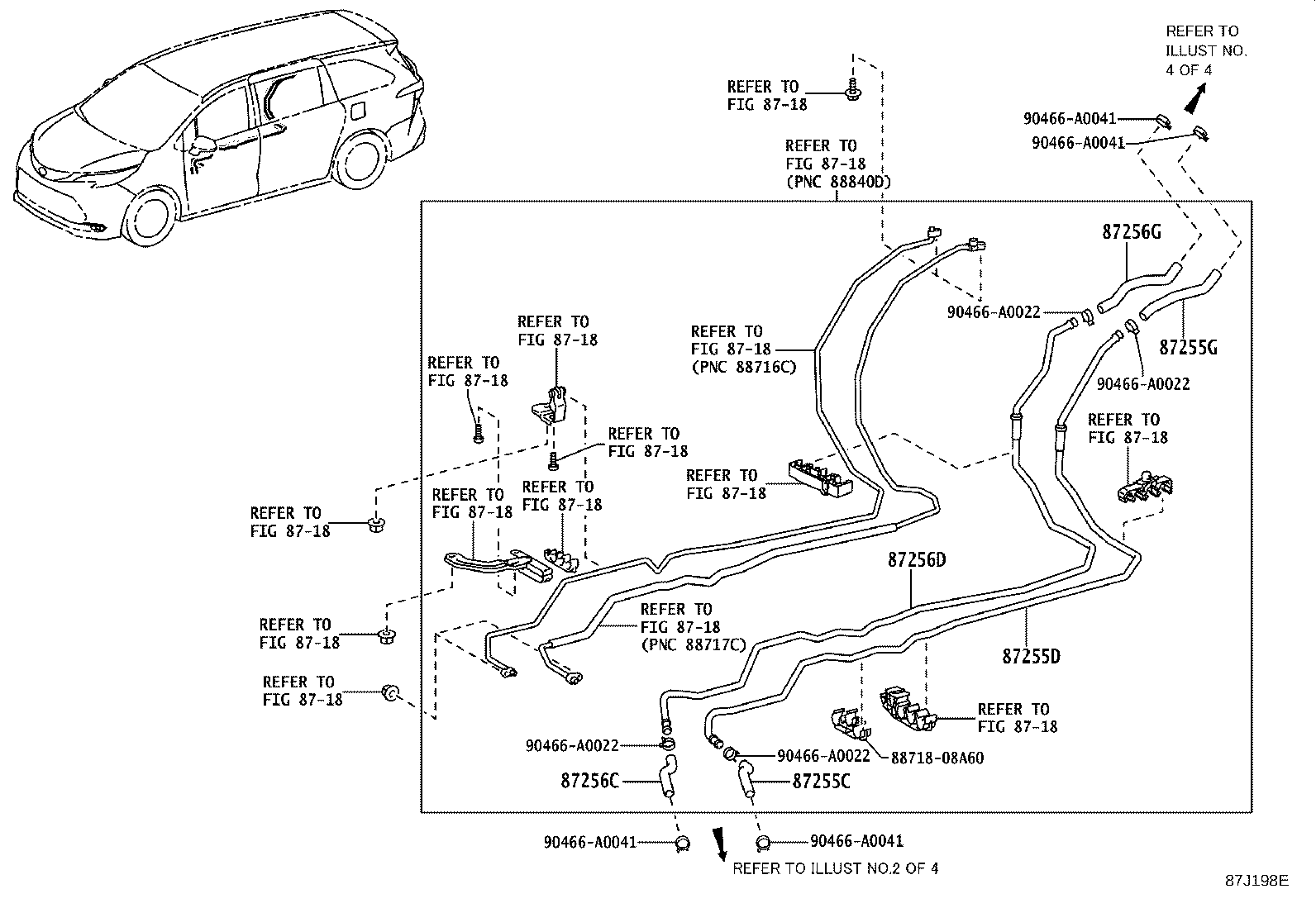

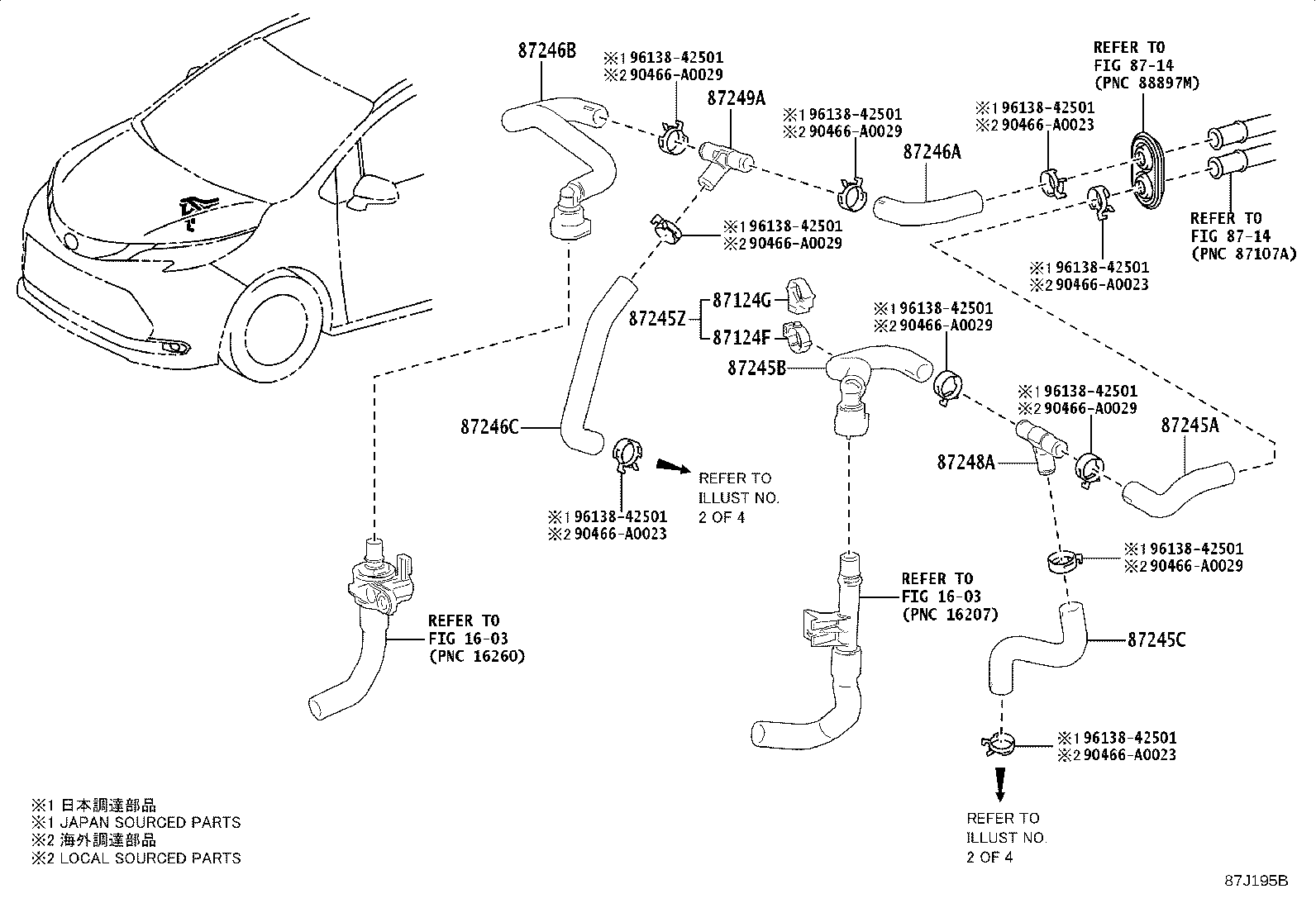

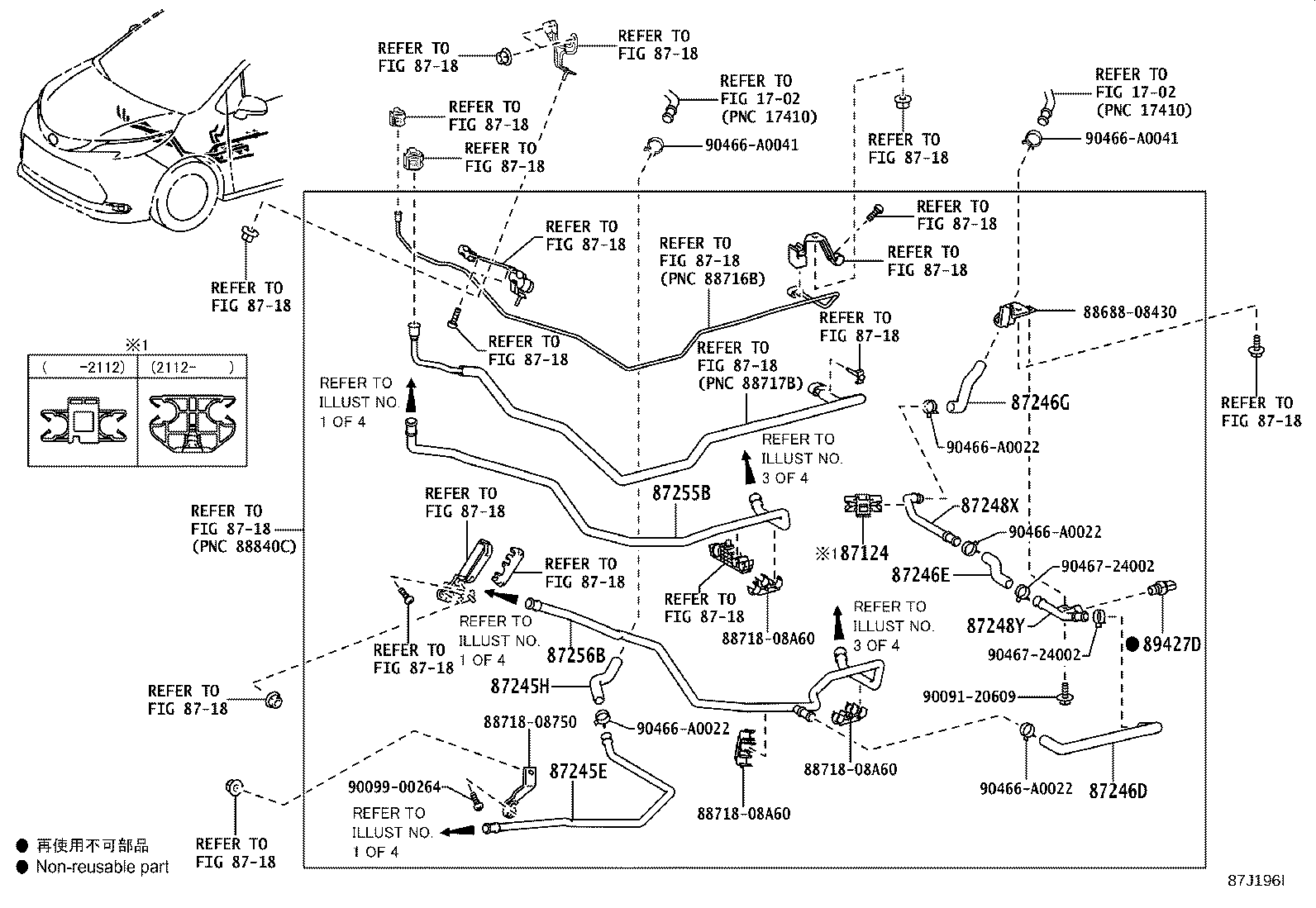

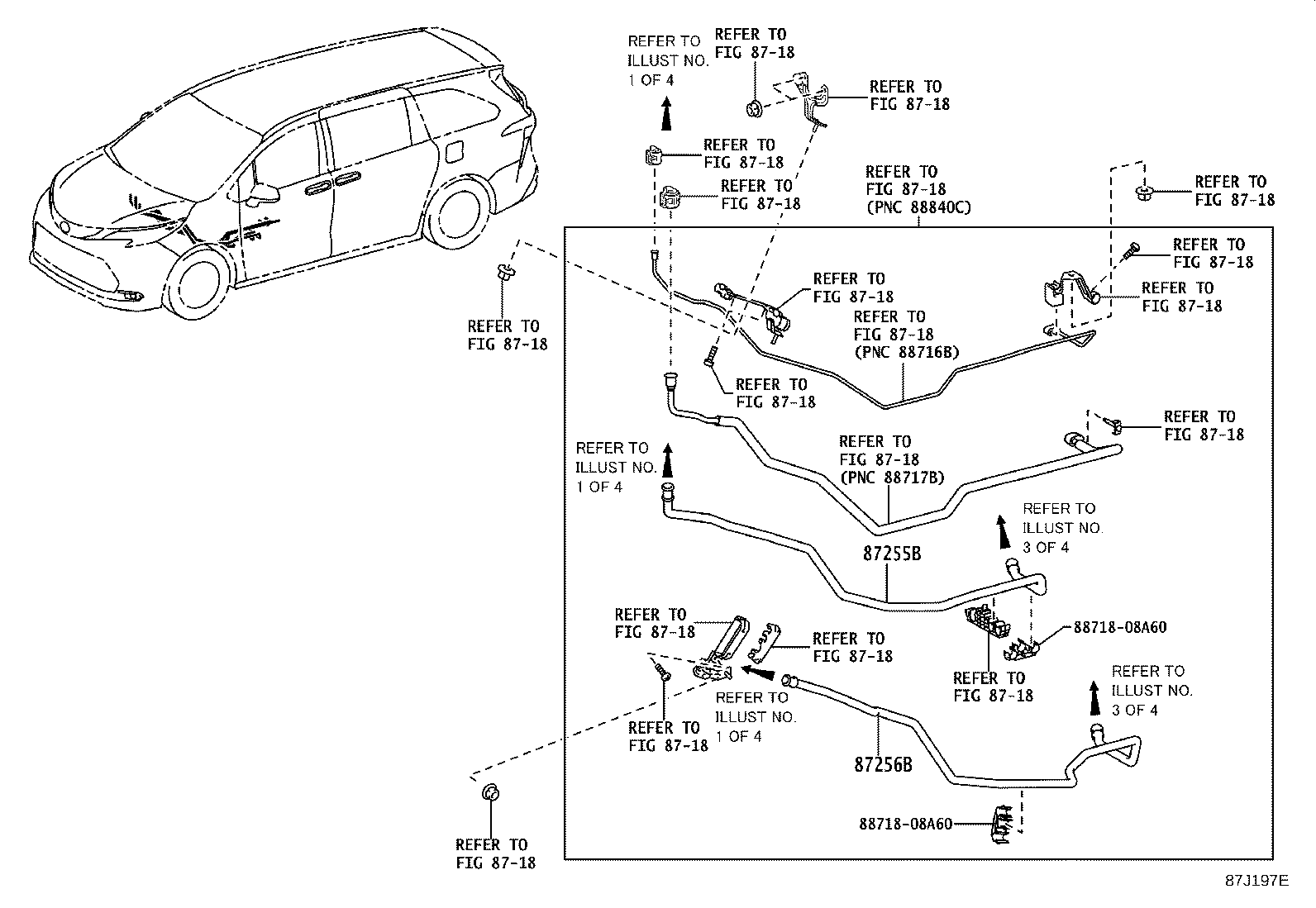

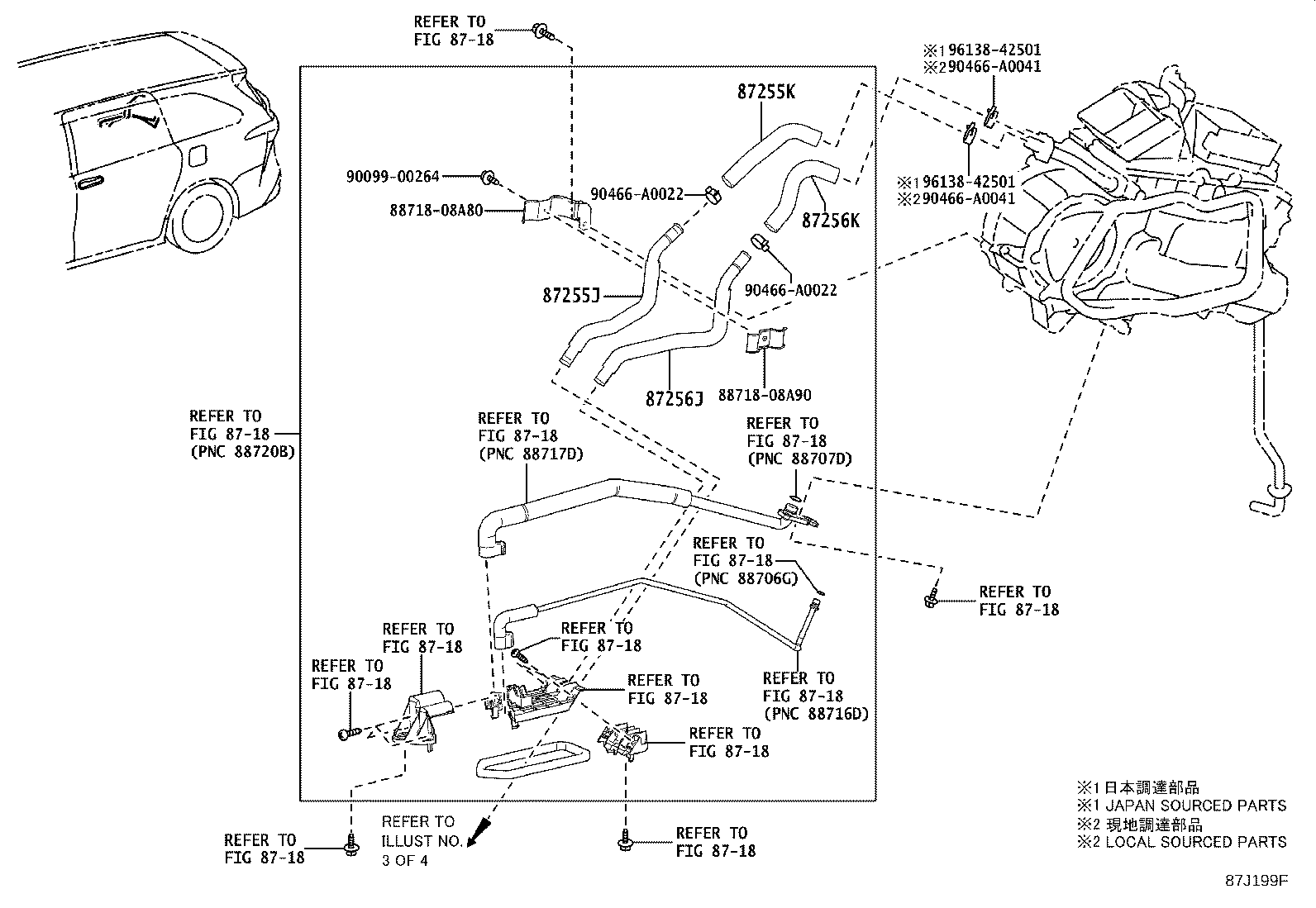

Heating & Air Conditioning - Water Piping
34 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 87124 | Clamp, Heater |
| 87124A | Clamp, Heater |
| 87124F | Clamp, Heater Hose, NO.1 |
| 87124G | Clamp, Heater Hose, NO.2 |
| 87245A | Hose, Heater Water, Inlet A |
| 87245B | Hose, Heater Water, Inlet B |
| 87245C | Hose, Heater Water ,Inlet C |
| 87245E | Hose, Heater Water, Inlet E |
| 87245H | Hose, Heater Water, Inlet H |
| 87245X | Hose, Heater Water |
| 87245Z | Clip OR Clamp (FOR HEATER WATER HOSE) |
| 87246A | Hose, Heater Water, Outlet A |
| 87246B | Hose, Heater Water, Outlet B |
| 87246C | Hose, Heater Water, Outlet C |
| 87246D | Hose, Heater Water, Outlet D |
| 87246E | Hose, Heater Water, Outlet E |
| 87246G | Hose, Heater Water, Outlet G |
| 87248A | Pipe, Heater Water Inlet, A |
| 87248X | Pipe, Heater Water |
| 87248Y | Pipe, Heater Water, NO.2 |
| 87249A | Pipe, Heater Water Outlet, A |
| 87255B | Hose, Rear Heater Water Inlet, B |
| 87255C | Hose, Rear Heater Water Inlet, C |
| 87255D | Hose, Rear Heater Water Inlet, D |
| 87255G | Hose, Rear Heater Water Inlet, G |
| 87255J | Hose, Heater Water Inlet, J |
| 87255K | Hose, Rear Heater Water Inlet, K |
| 87256B | Hose, Rear Heater Water Outlet, B |
| 87256C | Hose, Rear Heater Water Outlet, C |
| 87256D | Hose, Rear Heater Water Outlet, D |
| 87256G | Hose, Rear Heater Water Outlet, G |
| 87256J | Hose, Rear Heater Water Outlrt, J |
| 87256K | Hose, Rear Heater Water Outlet, K |
| 89427D | Switch, Temperature |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
