Toyota RAV4 (JPP)
2005-11 → 2012-12 · chassis ACA3#,ASA3#,GSA3# · catalogue 662430 · United States
Supported model
Data version 2013-07

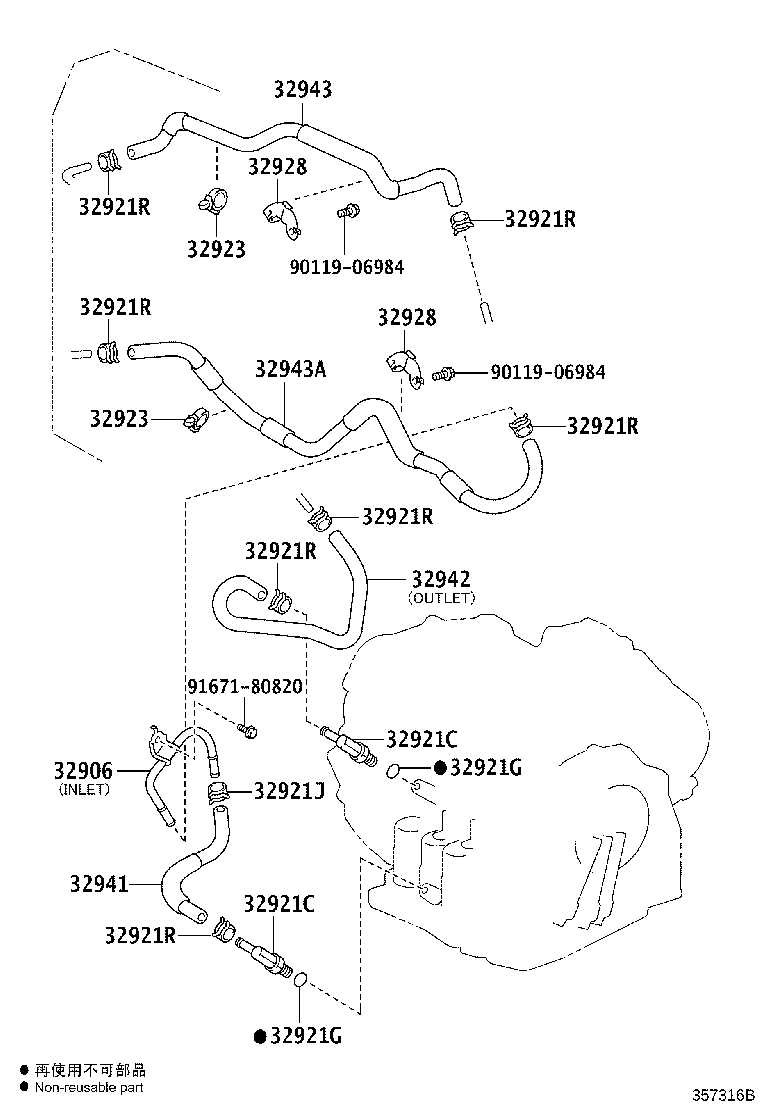

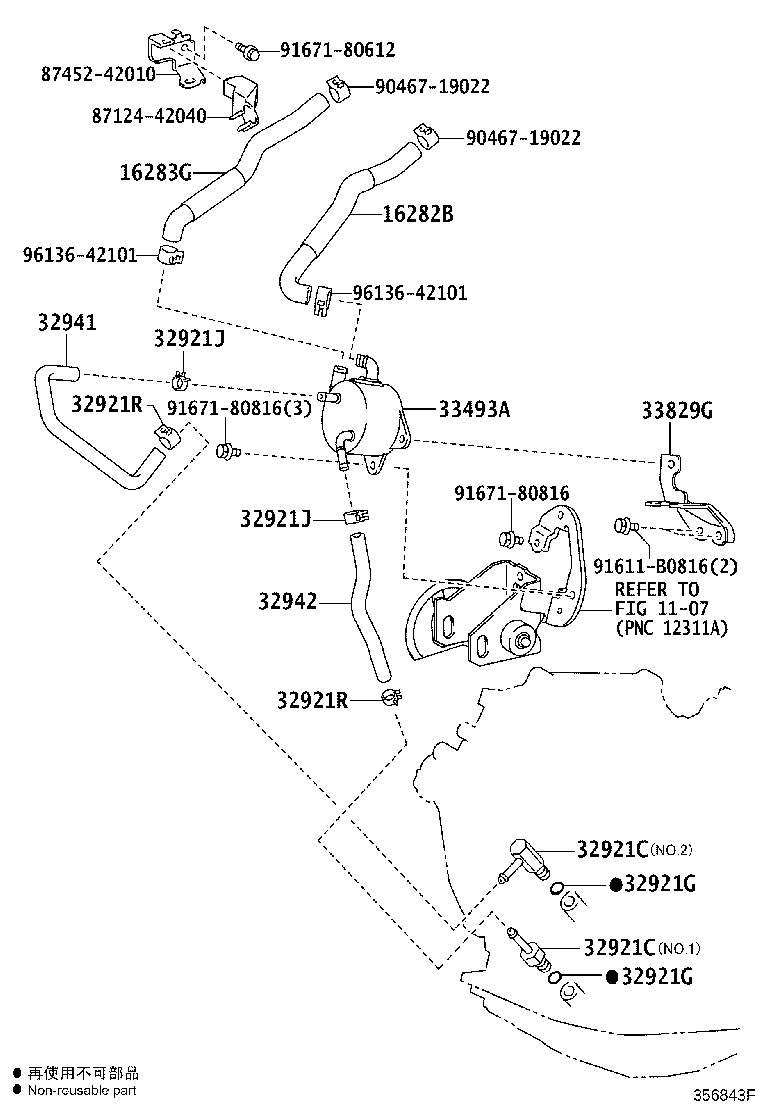

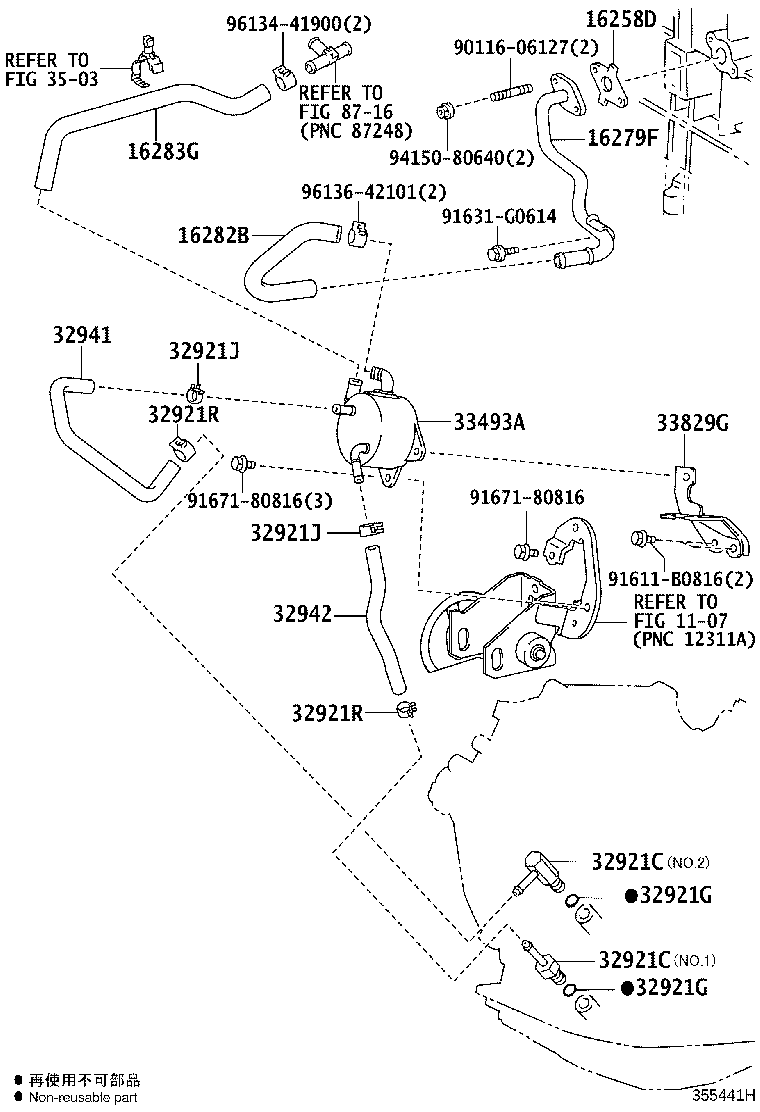

Oil Cooler & Tube (ATM)
17 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 16258D | Gasket(FOR WATER BY-PASS PIPE) |
| 16279F | Pipe, Water By-pass, NO.3 |
| 16282B | Hose, Water By-pass, NO.5 |
| 16283G | Hose, Water By-pass, NO.6 |
| 32906 | Tube Sub-assy, Oil Cooler |
| 32921C | Union(FOR OIL COOLER TUBE) |
| 32921G | Ring, O(FOR OIL COOLER TUBE UNION) |
| 32921J | Clip(FOR OIL COOLER HOSE) |
| 32921R | Clip, NO.2(FOR OIL COOLER HOSE) |
| 32923 | Clamp, Automatic Transmission Oil Cooler Tube |
| 32928 | Clamp, Flexible Hose, NO.1 |
| 32941 | Hose, Oil Cooler Inlet, NO.1 |
| 32942 | Hose, Oil Cooler Outlet, NO.1 |
| 32943 | Hose, Transmission Oil Cooler, NO.1 |
| 32943A | Hose, Transmission Oil Cooler, NO.2 |
| 33493A | Cooler, Transmission Oil(ATF WARMER) |
| 33829G | Support, Transmission Control Cable |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
