Toyota RAV4 (JPP)
2005-11 → 2012-12 · chassis ACA3#,ASA3#,GSA3# · catalogue 662430 · United States
Supported model
Data version 2013-07

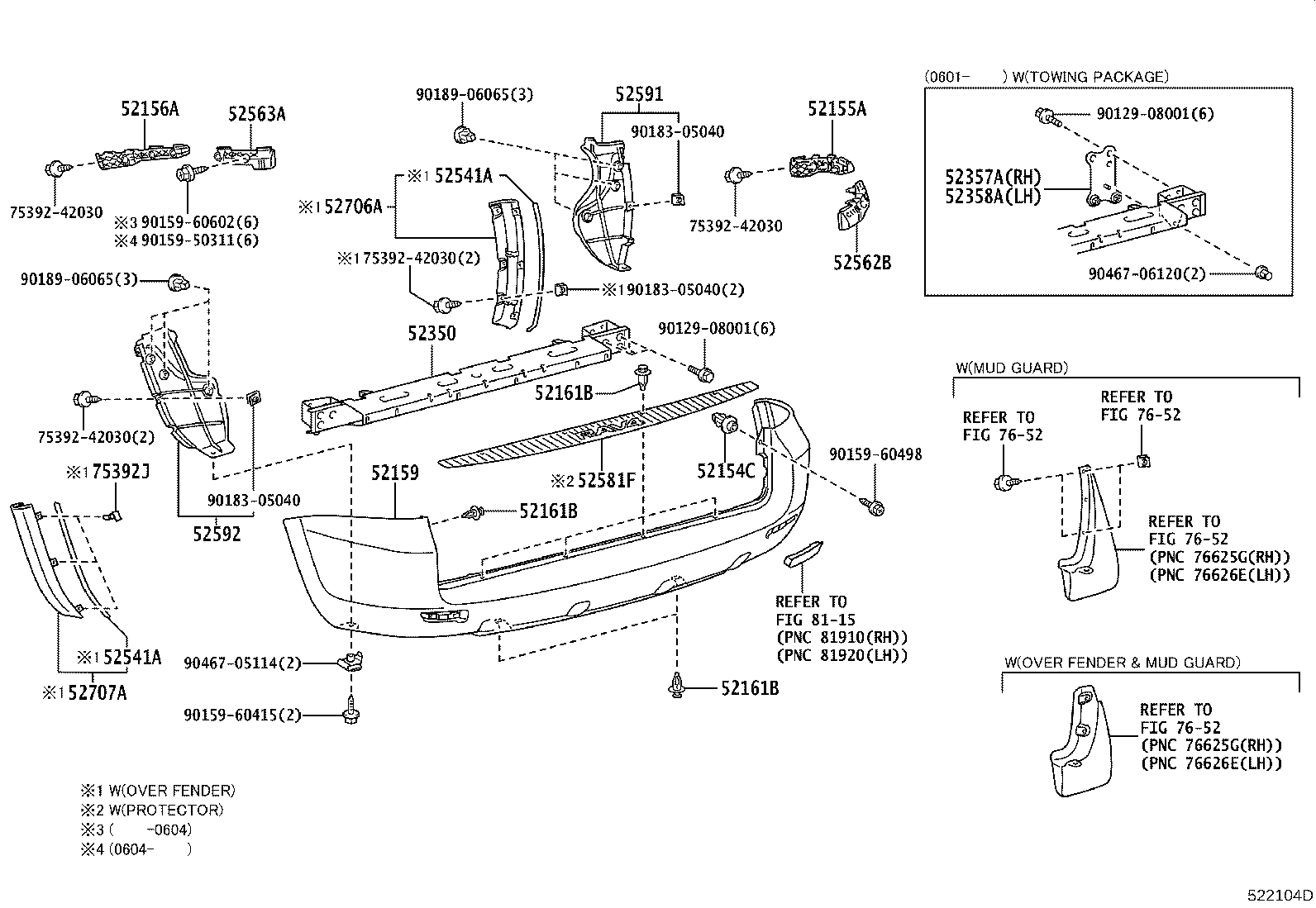

Rear Bumper & Bumper Stay
17 part groups · 1 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|
| 52154C | Support, Rear Bumper, NO.1 |
| 52155A | Support, Rear Bumper Side, RH |
| 52156A | Support, Rear Bumper Side, LH |
| 52159 | Cover, Rear Bumper |
| 52161B | Piece, Rear Bumper |
| 52350 | Step Assy, Rear Bumper |
| 52357A | Plate, Back Step, RH |
| 52358A | Plate, Back Step, LH |
| 52541A | Protector, Rear Bumper |
| 52562B | Retainer, Rear Bumper, Upper RH |
| 52563A | Retainer, Rear Bumper, Upper LH |
| 52581F | Protector, Rear Bumper |
| 52591 | Seal, Rear Bumper Side, RH |
| 52592 | Seal, Rear Bumper Side, LH |
| 52706A | Moulding Sub-assy, Rear Bumper Side, RH |
| 52707A | Moulding Sub-assy, Rear Bumper Side, LH |
| 75392J | Retainer, Outside Moulding |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
