Toyota RAV4 (JPP)
2005-11 → 2012-12 · chassis ACA3#,ASA3#,GSA3# · catalogue 662430 · United States
Supported model
Data version 2013-07

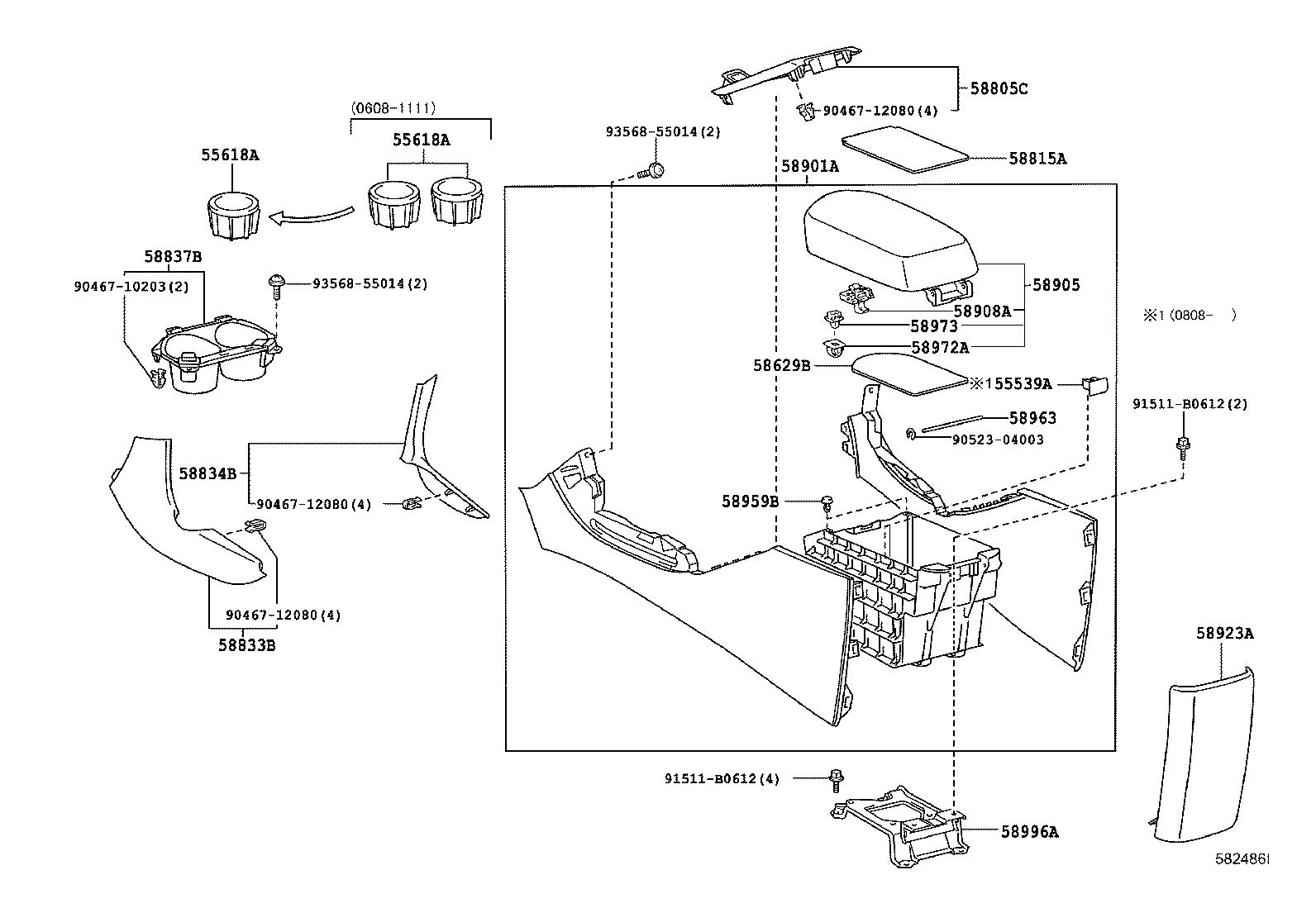

Console Box & Bracket
17 part groups · 1 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|
| 55539A | Cover, Spare Switch Hole |
| 55618A | Holder, Console Box Cup |
| 58629B | Mat, Center Console |
| 58805C | Panel Sub-assy, Console, Upper Rear |
| 58815A | Carpet, Console Box |
| 58833B | Garnish, Console Upper Panel, NO.1 |
| 58834B | Garnish, Console Upper Panel, NO.2 |
| 58837B | Box, Console Cup Holder |
| 58901A | Box Sub-assy, Console, Rear |
| 58905 | Door Sub-assy, Console Compartment |
| 58908A | Lock Sub-assy, Console Compartment Door |
| 58923A | Panel, Console Rear End |
| 58959B | Cushion, Console Compartment Door |
| 58963 | Shaft, Console Compartment Door Hinge |
| 58972A | Base, Console Compartment Door Lock |
| 58973 | Pin, Console Compartment Door Lock |
| 58996A | Bracket, Console Box Mounting, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
