Factory parts data · Europe

Toyota RAV4 (JPP)

2012-12 → 2018-10 · chassis ASA4#,AVA44 · catalogue 662440 · United States

Supported model Data version 2019-04

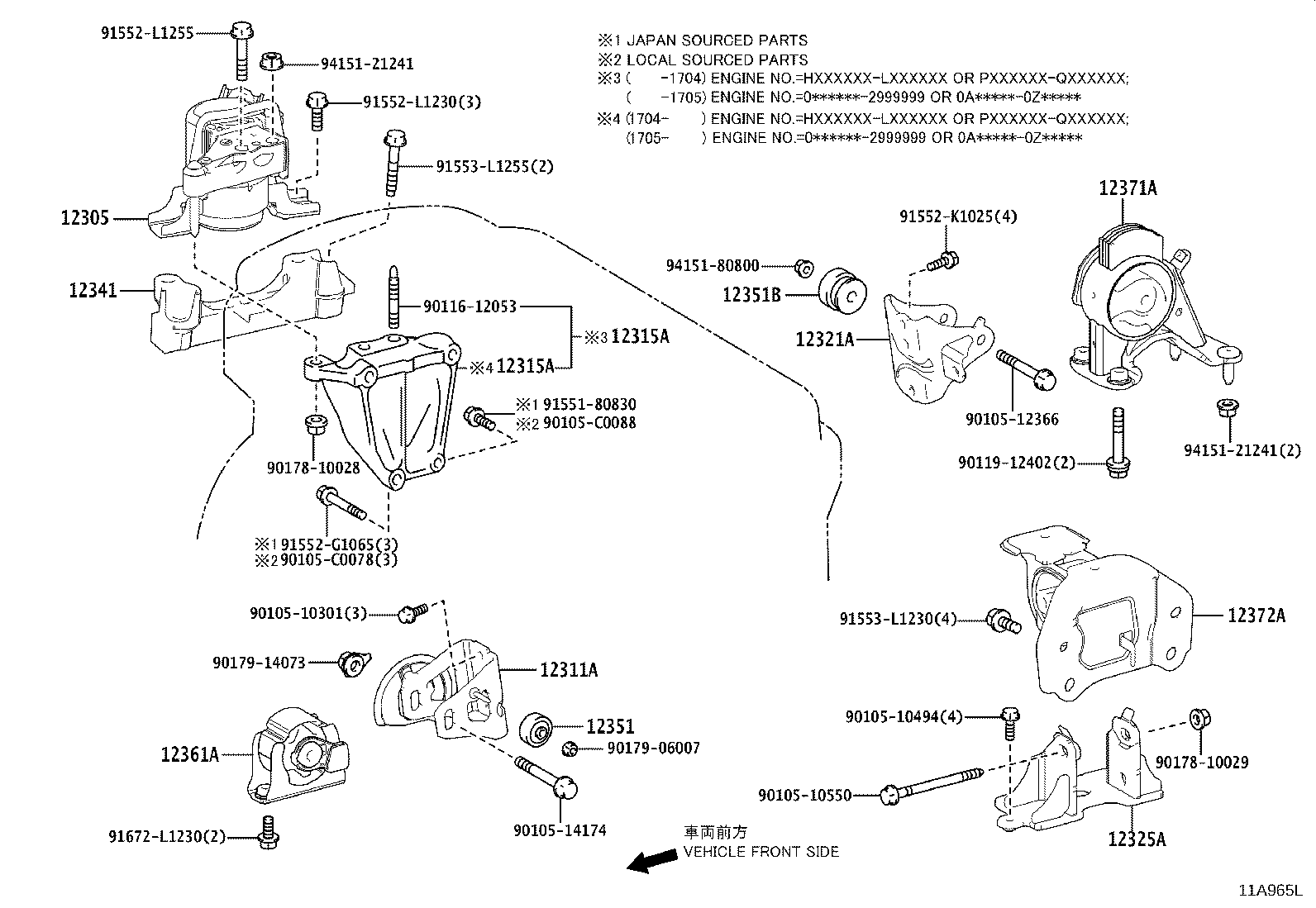

Exploded illustration 11A965L 12325A — BRACKET, ENGINE MOUNTING, LH(FOR TRANSVERSE ENGINE) (8 parts) 12321A — BRACKET, ENGINE MOUNTING, REAR(FOR TRANSVERSE ENGINE) (5 parts) 12371A — INSULATOR, ENGINE MOUNTING, REAR (5 parts) 9011912402 — not listed in this catalogue 9415121241 — not listed in this catalogue 91552K1025 — not listed in this catalogue 9010512366 — not listed in this catalogue 12372A — INSULATOR, ENGINE MOUNTING, LH(FOR TRANSVERSE ENGINE) (3 parts) 91553L1230 — not listed in this catalogue 9010510550 — not listed in this catalogue 9017810029 — not listed in this catalogue 12311A — BRACKET, ENGINE MOUNTING, FRONT(FOR TRANSVERSE ENGINE) (4 parts) 12351 — DAMPER, ENGINE MOUNTING (1 parts) 12361A — INSULATOR, ENGINE MOUNTING, FRONT(FOR TRANSVERSE ENGINE) (3 parts) 9010510301 — not listed in this catalogue 9017914073 — not listed in this catalogue 9010514174 — not listed in this catalogue 9017906007 — not listed in this catalogue 91672L1230 — not listed in this catalogue 12305 — INSULATOR SUB-ASSY, ENGINE MOUNTING, RH (3 parts) 12341 — SPACER, ENGINE MOUNTING (2 parts) 91552L1230 — not listed in this catalogue 9415121241 — not listed in this catalogue 91552L1255 — not listed in this catalogue 91553L1255 — not listed in this catalogue 91552G1065 — not listed in this catalogue 90105C0088 — not listed in this catalogue 9155180830 — not listed in this catalogue 12315A — BRACKET, ENGINE MOUNTING, RH(FOR TRANSVERSE ENGINE) (7 parts) 9017810028 — not listed in this catalogue 9011612053 — not listed in this catalogue 9010510494 — not listed in this catalogue 12351B — DAMPER, ENGINE MOUNTING (1 parts) 9415180800 — not listed in this catalogue 12315A — BRACKET, ENGINE MOUNTING, RH(FOR TRANSVERSE ENGINE) (7 parts) 90105C0078 — not listed in this catalogue
11A965L · 12 callouts, 24 unlisted Full size ↗
Dashed callouts are standard fasteners the factory draws but does not list as separate parts — there is no part number behind them.
42 parts on this figure
Part number Description Fitment Price
12305 — Insulator Sub-assy, Engine Mounting, RH
12305-36040 Insulator Sub-assy, Engine Mounting, RH
2012-12 → 2015-10 ended
2ARFE ASA4# —
12305-36040 Insulator Sub-assy, Engine Mounting, RH
2015-10 → 2018-10 ended
2ARFE ASA4# —
12305-36090 Insulator Sub-assy, Engine Mounting, RH
2015-10 → 2018-10 ended
2ARFXE AVA44 —
12311A — Bracket, Engine Mounting, Front(FOR TRANSVERSE ENGINE)
12311-36090 Bracket, Engine Mounting, Front(FOR TRANSVERSE ENGINE)
2012-12 → 2015-06 ended
2ARFE ASA4# —
12311-36091 Bracket, Engine Mounting, Front(FOR TRANSVERSE ENGINE)
2015-07 → 2015-10 ended
2ARFE ASA4# —
12311-36091 Bracket, Engine Mounting, Front(FOR TRANSVERSE ENGINE)
2015-10 → 2018-10 ended
2ARFE ASA4# —
12311-36110 Bracket, Engine Mounting, Front(FOR TRANSVERSE ENGINE)
2015-10 → 2018-10 ended
2ARFXE AVA44 —
12315A — Bracket, Engine Mounting, RH(FOR TRANSVERSE ENGINE)
12315-0V030 note Bracket, Engine Mounting, RH(FOR TRANSVERSE ENGINE)
2013-12 → 2015-10 ended
2ARFE ASA4# —
12315-36010 note Bracket, Engine Mounting, RH(FOR TRANSVERSE ENGINE)
2012-12 → 2015-10 ended
2ARFE ASA4# —
12315-36010 note Bracket, Engine Mounting, RH(FOR TRANSVERSE ENGINE)
2013-12 → 2015-10 ended
2ARFE ASA4# —
12315-0V030 note Bracket, Engine Mounting, RH(FOR TRANSVERSE ENGINE)
2015-10 → 2017-05 ended
2AR# ASA4#,AVA44 —
12315-0V031 note Bracket, Engine Mounting, RH(FOR TRANSVERSE ENGINE)
2017-05 → 2018-10 ended
2AR# ASA4#,AVA44 —
12315-36010 note Bracket, Engine Mounting, RH(FOR TRANSVERSE ENGINE)
2015-10 → 2017-05 ended
2AR# ASA4#,AVA44 —
12315-36011 note Bracket, Engine Mounting, RH(FOR TRANSVERSE ENGINE)
2017-05 → 2018-10 ended
2AR# ASA4#,AVA44 —
12321A — Bracket, Engine Mounting, Rear(FOR TRANSVERSE ENGINE)
12321-36070 Bracket, Engine Mounting, Rear(FOR TRANSVERSE ENGINE)
2012-12 → 2015-10 ended
2ARFE ASA42 —
12321-36080 Bracket, Engine Mounting, Rear(FOR TRANSVERSE ENGINE)
2012-12 → 2015-10 ended
2ARFE ASA44 —
12321-36070 Bracket, Engine Mounting, Rear(FOR TRANSVERSE ENGINE)
2015-10 → 2018-10 ended
2ARFE ASA42 —
12321-36080 Bracket, Engine Mounting, Rear(FOR TRANSVERSE ENGINE)
2015-10 → 2018-10 ended
2ARFE ASA44 —
12321-36090 Bracket, Engine Mounting, Rear(FOR TRANSVERSE ENGINE)
2015-10 → 2018-10 ended
2ARFXE AVA44 —
12325A — Bracket, Engine Mounting, LH(FOR TRANSVERSE ENGINE)
12304-36040 Bracket, Engine Mounting, LH(FOR TRANSVERSE ENGINE)
2012-12 → 2014-10 ended
2ARFE ASA4# —
12304-36040 note Bracket, Engine Mounting, LH(FOR TRANSVERSE ENGINE)
2014-10 → 2015-08 ended
2ARFE ASA4# LIMD —
12304-36041 note Bracket, Engine Mounting, LH(FOR TRANSVERSE ENGINE)
2015-09 → 2015-10 ended
2ARFE ASA4# LIMD —
12304-36060 Bracket, Engine Mounting, LH(FOR TRANSVERSE ENGINE)
2014-10 → 2015-08 ended
2ARFE ASA4# —
12304-36061 Bracket, Engine Mounting, LH(FOR TRANSVERSE ENGINE)
2015-09 → 2015-10 ended
2ARFE ASA4# —
12304-36041 note Bracket, Engine Mounting, LH(FOR TRANSVERSE ENGINE)
2015-10 → 2018-10 ended
2ARFE ASA4# LIMD —
12304-36061 Bracket, Engine Mounting, LH(FOR TRANSVERSE ENGINE)
2015-10 → 2018-10 ended
2ARFE ASA4# —
12325-36070 Bracket, Engine Mounting, LH(FOR TRANSVERSE ENGINE)
2015-10 → 2018-10 ended
2ARFXE AVA44 —
12341 — Spacer, Engine Mounting
12341-26011 Spacer, Engine Mounting
2012-12 → 2015-10 ended
2ARFE ASA4# —
12341-26011 Spacer, Engine Mounting
2015-10 → 2018-10 ended
2AR# ASA4#,AVA44 —
12351 — Damper, Engine Mounting
12351-28110 Damper, Engine Mounting
2015-10 → 2018-10 ended
2ARFXE AVA44 —
12351B — Damper, Engine Mounting
12351-23040 Damper, Engine Mounting
2015-10 → 2018-10 ended
2ARFXE AVA44 —
12361A — Insulator, Engine Mounting, Front(FOR TRANSVERSE ENGINE)
12361-36130 Insulator, Engine Mounting, Front(FOR TRANSVERSE ENGINE)
2012-12 → 2015-10 ended
2ARFE ASA4# —
12361-36130 Insulator, Engine Mounting, Front(FOR TRANSVERSE ENGINE)
2015-10 → 2018-10 ended
2ARFE ASA4# —
12361-36150 Insulator, Engine Mounting, Front(FOR TRANSVERSE ENGINE)
2015-10 → 2018-10 ended
2ARFXE AVA44 —
12371A — Insulator, Engine Mounting, Rear
12371-36090 Insulator, Engine Mounting, Rear
2012-12 → 2015-10 ended
2ARFE ASA42 —
12371-36100 Insulator, Engine Mounting, Rear
2012-12 → 2015-10 ended
2ARFE ASA44 —
12371-36090 Insulator, Engine Mounting, Rear
2015-10 → 2018-10 ended
2ARFE ASA42 —
12371-36100 Insulator, Engine Mounting, Rear
2015-10 → 2018-10 ended
2ARFE ASA44 —
12371-36190 Insulator, Engine Mounting, Rear
2015-10 → 2018-10 ended
2ARFXE AVA44 —
12372A — Insulator, Engine Mounting, LH(FOR TRANSVERSE ENGINE)
12372-36060 Insulator, Engine Mounting, LH(FOR TRANSVERSE ENGINE)
2012-12 → 2015-10 ended
2ARFE ASA4# —
12372-36060 Insulator, Engine Mounting, LH(FOR TRANSVERSE ENGINE)
2015-10 → 2018-10 ended
2ARFE ASA4# —
12372-36070 Insulator, Engine Mounting, LH(FOR TRANSVERSE ENGINE)
2015-10 → 2018-10 ended
2ARFXE AVA44 —
No quantity column: the factory catalogue records which parts a vehicle takes, never how many.
