Toyota RAV4 (JPP)

2012-12 → 2018-10 · chassis ASA4#,AVA44 · catalogue 662440 · United States

Supported model Data version 2019-04

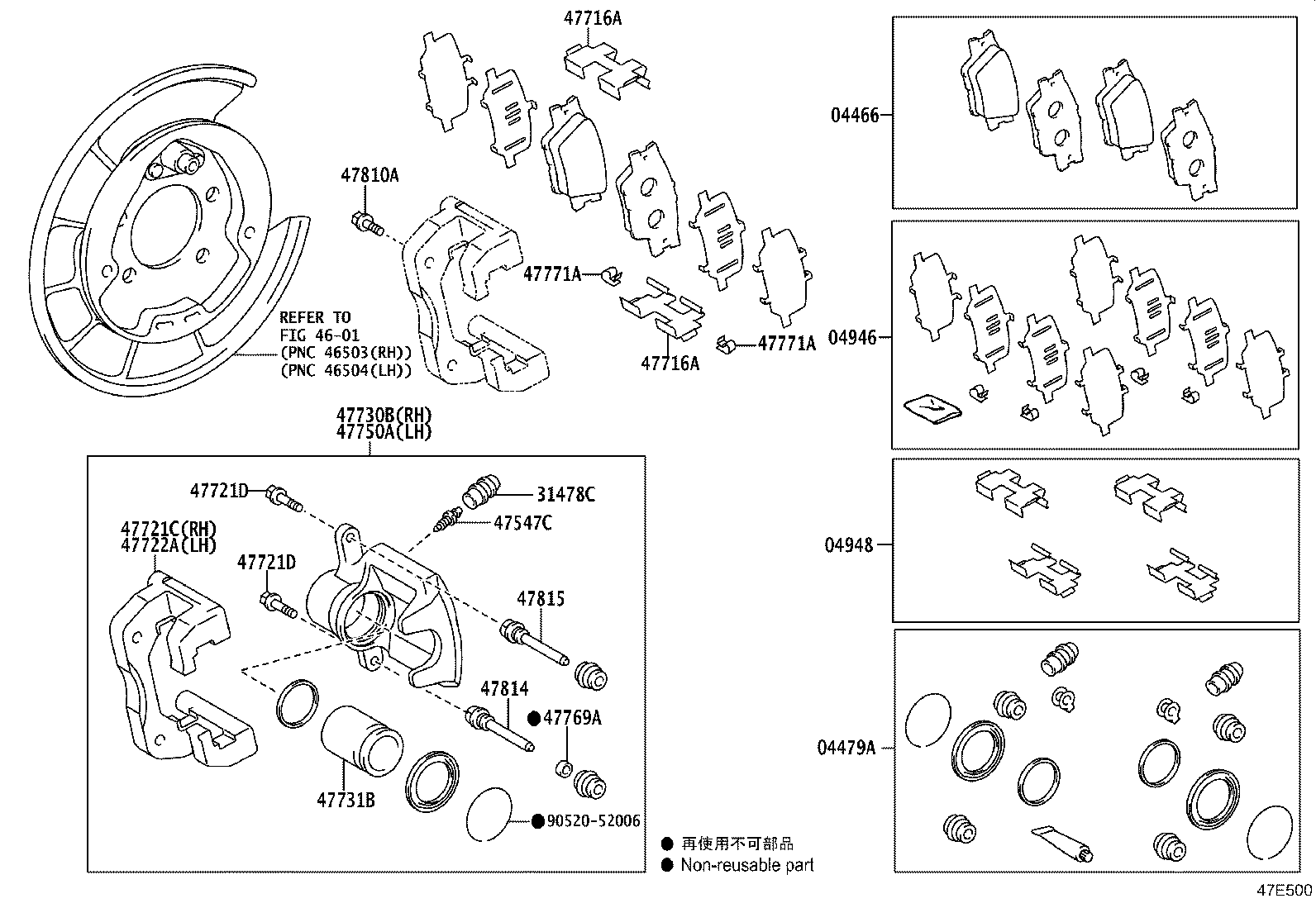

47E500 · 21 callouts, 2 unlisted Full size ↗
Dashed callouts are standard fasteners the factory draws but does not list as separate parts — there is no part number behind them.
42 parts on this figure
Part number Description Fitment Price
04466 — Pad Kit, Disc Brake, Rear
04466-42060 note Pad Kit, Disc Brake, Rear
2012-12 → 2015-10 ended
ASA4# —
04466-42060 note Pad Kit, Disc Brake, Rear
2015-10 → 2018-10 ended
ASA4#,AVA44 —
04479A — Cylinder Kit, Disc Brake, Rear
04479-33350 Cylinder Kit, Disc Brake, Rear
2012-12 → 2015-10 ended
ASA4# —
04479-33350 Cylinder Kit, Disc Brake, Rear
2015-10 → 2018-10 ended
ASA4#,AVA44 —
04946 — Shim Kit, Anti Squeal(FOR REAR DISC BRAKE)
04946-33070 Shim Kit, Anti Squeal(FOR REAR DISC BRAKE)
2015-05 → 2015-10 ended
ASA4# —
04946-42030 Shim Kit, Anti Squeal(FOR REAR DISC BRAKE)
2012-12 → 2013-10 ended
ASA4# —
04946-42050 Shim Kit, Anti Squeal(FOR REAR DISC BRAKE)
2013-10 → 2015-04 ended
ASA4# —
04946-33070 Shim Kit, Anti Squeal(FOR REAR DISC BRAKE)
2015-10 → 2018-10 ended
ASA4#,AVA44 —
04948 — Fitting Kit, Disc Brake, Rear
04948-42030 Fitting Kit, Disc Brake, Rear
2013-10 → 2015-10 ended
ASA4# —
04948-75010 Fitting Kit, Disc Brake, Rear
2012-12 → 2013-10 ended
ASA4# —
04948-42030 Fitting Kit, Disc Brake, Rear
2015-10 → 2018-10 ended
ASA4#,AVA44 —
31478C — Cap, Bleeder Plug(FOR REAR DISC BRAKE)
31478-50020 Cap, Bleeder Plug(FOR REAR DISC BRAKE)
2012-12 → 2015-10 ended
ASA4# —
31478-50020 Cap, Bleeder Plug(FOR REAR DISC BRAKE)
2015-10 → 2018-10 ended
ASA4#,AVA44 —
47547C — Plug, Bleeder(FOR REAR DISC BRAKE)
47547-20010 Plug, Bleeder(FOR REAR DISC BRAKE)
2012-12 → 2015-10 ended
ASA4# —
47547-20010 Plug, Bleeder(FOR REAR DISC BRAKE)
2015-10 → 2018-10 ended
ASA4#,AVA44 —
47716A — Plate, Pad Support, NO.1(FOR REAR DISC BRAKE)
47816-42080 Plate, Pad Support, NO.1(FOR REAR DISC BRAKE)
2013-10 → 2015-10 ended
ASA4# —
47816-75010 Plate, Pad Support, NO.1(FOR REAR DISC BRAKE)
2012-12 → 2013-10 ended
ASA4# —
47816-42080 Plate, Pad Support, NO.1(FOR REAR DISC BRAKE)
2015-10 → 2018-10 ended
ASA4#,AVA44 —
47721C — Mounting, Rear Disc Brake Cylinder, RH
47821-42080 Mounting, Rear Disc Brake Cylinder, RH
2012-12 → 2015-10 ended
ASA4# —
47821-42080 Mounting, Rear Disc Brake Cylinder, RH
2015-10 → 2018-10 ended
ASA4#,AVA44 —
47721D — Bolt(FOR REAR DISC BRAKE CYLINDER MOUTING)
90105-08164 note Bolt(FOR REAR DISC BRAKE CYLINDER MOUTING)
2012-12 → 2015-10 ended
ASA4# —
90105-08164 note Bolt(FOR REAR DISC BRAKE CYLINDER MOUTING)
2015-10 → 2018-10 ended
ASA4#,AVA44 —
47722A — Mounting, Rear Disc Brake Cylinder, LH
47822-42070 Mounting, Rear Disc Brake Cylinder, LH
2012-12 → 2015-10 ended
ASA4# —
47822-42070 Mounting, Rear Disc Brake Cylinder, LH
2015-10 → 2018-10 ended
ASA4#,AVA44 —
47730B — Cylinder Assy, Rear Disc Brake, RH
47830-42080 Cylinder Assy, Rear Disc Brake, RH
2012-12 → 2015-10 ended
ASA4# —
47830-42080 Cylinder Assy, Rear Disc Brake, RH
2015-10 → 2018-10 ended
ASA4#,AVA44 —
47731B — Piston, Rear Disc Brake
47831-33210 Piston, Rear Disc Brake
2012-12 → 2015-10 ended
ASA4# —
47831-33210 Piston, Rear Disc Brake
2015-10 → 2018-10 ended
ASA4#,AVA44 —
47750A — Cylinder Assy, Disc Brake, Rear LH
47850-42070 Cylinder Assy, Disc Brake, Rear LH
2012-12 → 2015-10 ended
ASA4# —
47850-42070 Cylinder Assy, Disc Brake, Rear LH
2015-10 → 2018-10 ended
ASA4#,AVA44 —
47769A — Bush, Cylinder Slide, NO.1(FOR REAR DISC BRAKE)
47879-33240 Bush, Cylinder Slide, NO.1(FOR REAR DISC BRAKE)
2012-12 → 2015-10 ended
ASA4# —
47879-33240 Bush, Cylinder Slide, NO.1(FOR REAR DISC BRAKE)
2015-10 → 2018-10 ended
ASA4#,AVA44 —
47771A — Plate, Pad Wear Indicator(FOR REAR DISC BRAKE)
47771-32030 Plate, Pad Wear Indicator(FOR REAR DISC BRAKE)
2012-12 → 2013-10 ended
ASA4# —
47771-72010 Plate, Pad Wear Indicator(FOR REAR DISC BRAKE)
2015-05 → 2015-10 ended
ASA4# —
47871-47060 Plate, Pad Wear Indicator(FOR REAR DISC BRAKE)
2013-10 → 2015-05 ended
ASA4# —
47771-72010 Plate, Pad Wear Indicator(FOR REAR DISC BRAKE)
2015-10 → 2018-10 ended
ASA4#,AVA44 —
47810A — Bolt, Hexagon(FOR REAR CALIPER)
90105-12314 Bolt, Hexagon(FOR REAR CALIPER)
2012-12 → 2015-10 ended
ASA4# —
90105-12314 Bolt, Hexagon(FOR REAR CALIPER)
2015-10 → 2018-10 ended
ASA4#,AVA44 —
47814 — Pin, Cylinder Slide, NO.1(FOR REAR DISC BRAKE)
47814-33240 Pin, Cylinder Slide, NO.1(FOR REAR DISC BRAKE)
2012-12 → 2015-10 ended
ASA4# —
47814-33240 Pin, Cylinder Slide, NO.1(FOR REAR DISC BRAKE)
2015-10 → 2018-10 ended
ASA4#,AVA44 —
47815 — Pin, Rear Cylinder Slide, NO.2(FOR REAR DISC BRAKE)
47815-33240 Pin, Rear Cylinder Slide, NO.2(FOR REAR DISC BRAKE)
2012-12 → 2015-10 ended
ASA4# —
47815-33240 Pin, Rear Cylinder Slide, NO.2(FOR REAR DISC BRAKE)
2015-10 → 2018-10 ended
ASA4#,AVA44 —
No quantity column: the factory catalogue records which parts a vehicle takes, never how many.
