Toyota RAV4 (JPP)
2018-11 → present · chassis AXAA5#,AXAH5#,AXAL54 · catalogue 662450 · United States
Supported model
Data version 2023-10

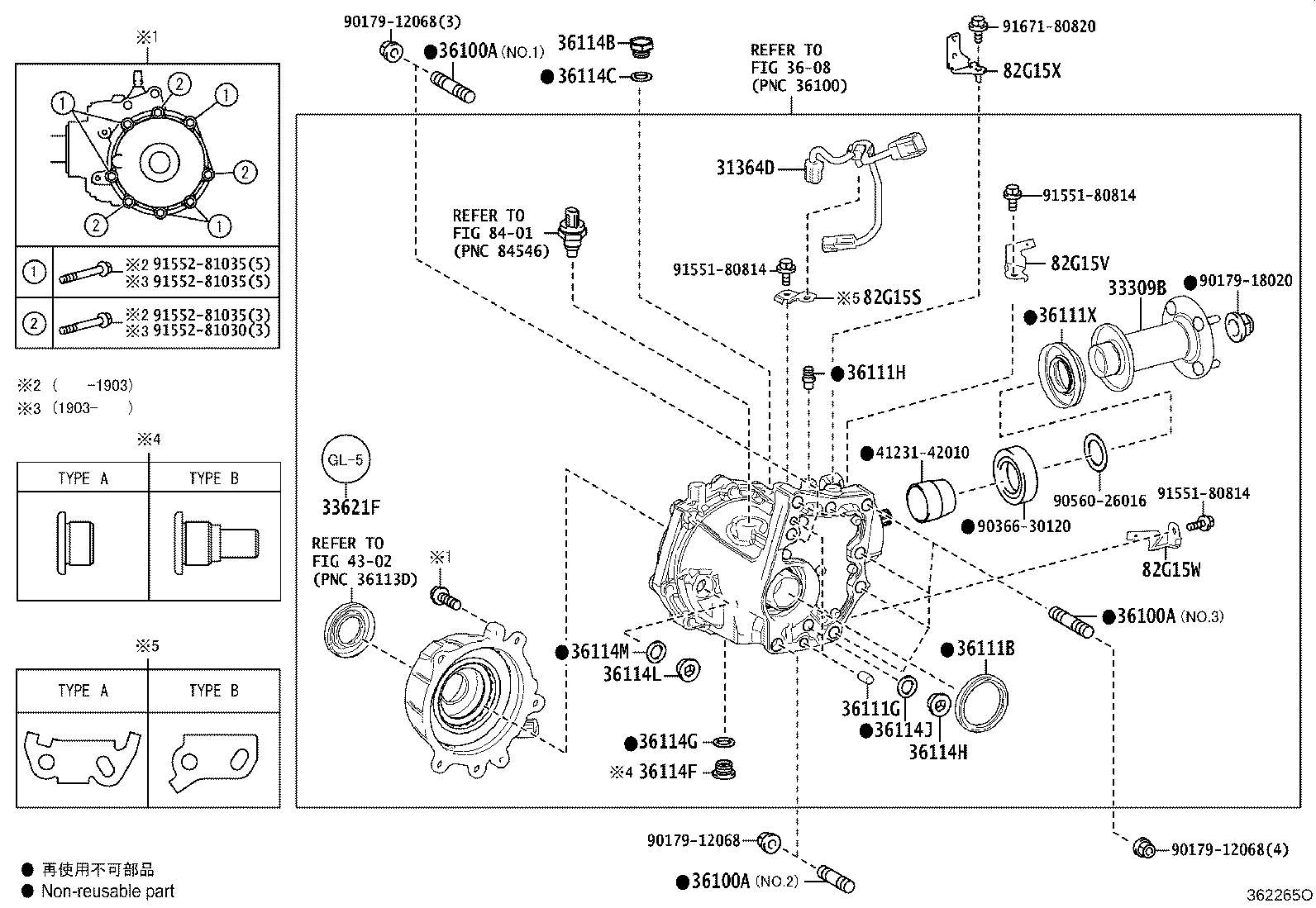

Transfer Case & Extension Housing
26 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 31364D | Wire, Clutch Control Solenoid |
| 33309B | Flange Sub-assy, Output Shaft Companion |
| 33621F | Label, Transaxle Oil Information |
| 36100A | Bolt, Stud (FOR TRANSFER & TRANSAXLE SETTING) |
| 36100B | Bolt (FOR TRANSFER & TRANSAXLE SETTING) |
| 36103 | Case Sub-assy, Transfer |
| 36111B | Seal, Oil (FOR TRANSFER CASE) |
| 36111G | Pin, Straight (FOR TRANSFER CASE) |
| 36111H | Plug, Breather (FOR TRANSFER CASE) |
| 36111X | Seal, Oil (FOR TRANSFER CASE), NO.2 |
| 36114B | Plug, NO.1 (FOR TRANSFER CASE) |
| 36114C | Gasket, NO.1 (FOR TRANSFER CASE) |
| 36114F | Plug (FOR TRANSFER DRAIN) |
| 36114G | Gasket (FOR TRANSFER DRAIN PLUG) |
| 36114H | Plug, NO.2 (FOR TRANSFER CASE) |
| 36114J | Gasket, NO.2 (FOR TRANSFER CASE) |
| 36114L | Plug, Filler(FOR TRANSFER) |
| 36114M | Gasket (FOR TRANSFER FILLER PLUG) |
| 36121 | Cover, Transfer Case, NO.1 |
| 36121C | Bolt, Washer Based Head Hexagon (FOR TRANSFER CASE COVER) |
| 36128A | Bolt (FOR BREATHER OIL DEFLECTOR) |
| 36128B | Deflector, Breather Oil |
| 82G15S | Bracket, Wiring Harness Clamp |
| 82G15V | Bracket, Wiring Harness Clamp, NO.2 |
| 82G15W | Bracket, Wiring Harness Clamp, NO.3 |
| 82G15X | Bracket, Wiring Harness Clamp, NO.4 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
