Toyota RAV4 (JPP)
2018-11 → present · chassis AXAA5#,AXAH5#,AXAL54 · catalogue 662450 · United States
Supported model
Data version 2023-10

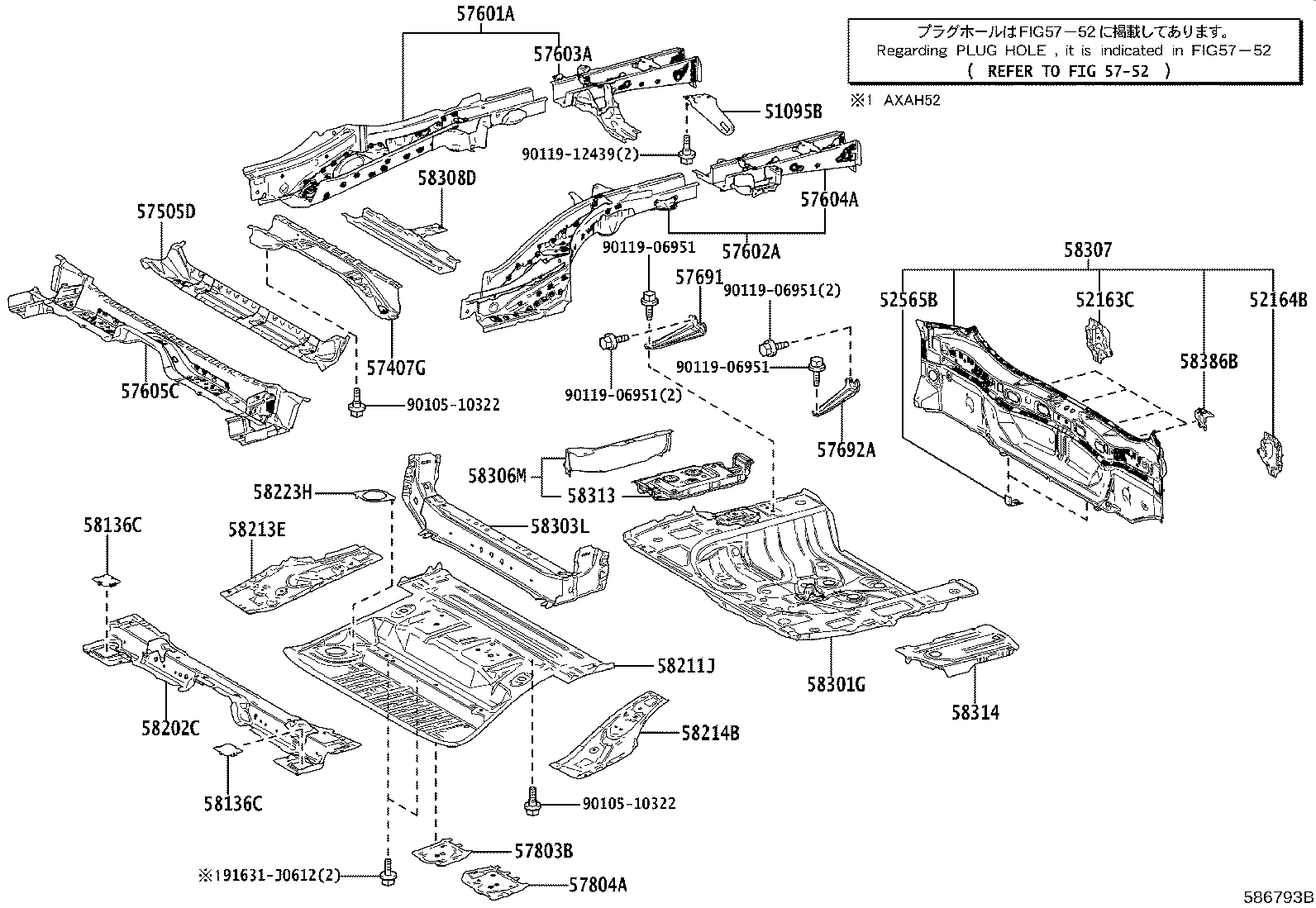

Rear Floor Panel & Rear Floor Member
30 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 51095B | Hook Sub-assy, Transport, Rear RH |
| 52163C | Plate, Rear Bumper Reinforcement, RH |
| 52164B | Plate, Rear Bumper Reinforcement, LH |
| 52565B | Retainer, Rear Bumper, Lower |
| 57407G | Member Sub-assy, Center Floor Cross |
| 57505D | Reinforcement Sub-assy, Front Floor Under |
| 57601A | Member Sub-assy, Rear Floor Side, RH |
| 57602A | Member Sub-assy, Rear Floor Side, LH |
| 57603A | Member Sub-assy, Rear Floor Side, Rear RH |
| 57604A | Member Sub-assy, Rear Floor Side, Rear LH |
| 57605C | Member Sub-assy, Rear Floor Cross |
| 57691 | Brace, Rear Floor NO.2 Crossmember, Inner RH |
| 57692A | Brace, Rear Floor NO.2 Crossmember, Inner LH |
| 57803B | Reinforce Sub-assy, Belt Anchor, NO.2 RH |
| 57804A | Reinforce Sub-assy, Belt Anchor, NO.2 LH |
| 58136C | Cover, Rear Floor Hole |
| 58202C | Pan Sub-assy, Center Floor, Front |
| 58211J | Pan, Center Floor |
| 58213E | Panel, Seat Floor Side, RH |
| 58214B | Panel, Seat Floor Side, LH |
| 58223H | Reinforcement, Floor Panel Side, RH |
| 58301G | Pan Sub-assy, Rear Floor |
| 58303L | Panel Sub-assy, Rear Floor Partition |
| 58306M | Panel Sub-assy, Rear Floor Side |
| 58307 | Panel Sub-assy, Body Lower Back |
| 58308D | Bracket Sub-assy, Rear Floor Crossmember |
| 58313 | Panel, Rear Floor Side, RH |
| 58314 | Panel, Rear Floor Side, LH |
| 58325E | Cover, Rear Floor Service Hole |
| 58386B | Bracket, Rear Bumper Cover, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
