Toyota RAV4 EV
1997-09 → 2003-04 · chassis BEA11 · catalogue 664410 · United States
Discontinued model
Data version 2003-12

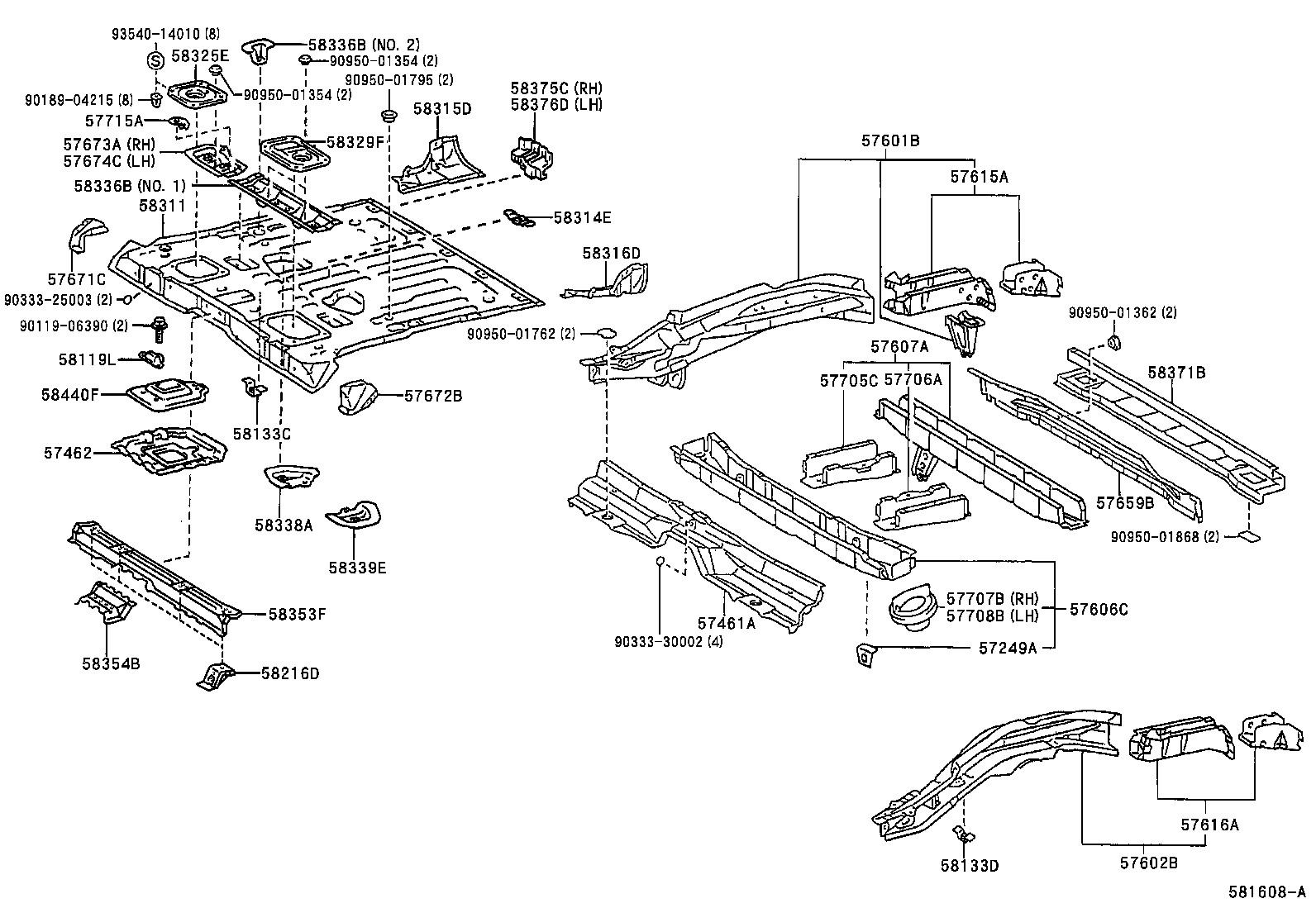

Rear Floor Panel & Rear Floor Member
38 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 57249A | Bracket, Frexible House, NO.1, LH |
| 57461A | Member, Center Floor Cross |
| 57462 | Member, Center Floor Cross, NO.2 |
| 57601B | Member Sub-assy, Rear Floor Side, Front RH |
| 57602B | Member Sub-assy, Rear Floor Side, Front LH |
| 57606C | Member Sub-assy, Rear Floor Cross, NO.2 |
| 57607A | Member Sub-assy, Rear Floor Cross, NO.3 |
| 57615A | Member, Rear Floor Side, Rear RH |
| 57616A | Member, Rear Floor Side, Rear LH |
| 57659B | Member, Rear Floor Cross, Rear Inner |
| 57671C | Brace, Rear Floor NO.1 Crossmember, RH |
| 57672B | Brace, Rear Floor NO.1 Crossmember, LH |
| 57673A | Brace, Rear Floor NO.2 Crossmember, RH |
| 57674C | Brace, Rear Floor NO.2 Crossmember, LH |
| 57705C | Bracket, Rear Suspension Member Mounting, Rear RH |
| 57706A | Bracket, Rear Suspension Member Mounting, Rear LH |
| 57707B | Bracket, Sub-assy, Rear Spring, Front RH |
| 57708B | Bracket, Sub-assy, Rear Spring, Front LH |
| 57715A | Plate, Rear Suspension Member Mounting, Front RH |
| 58119L | Plate, Rear Floor Side |
| 58133C | Bracket, Rear Floor Heat Insulator, NO.3 |
| 58133D | Bracket, Front Floor Heat Insulator, NO.3 |
| 58216D | Bracket, Rear Seat Mounting, LH |
| 58311 | Pan, Rear Floor |
| 58314E | Extension, Rear Floor Side Panel, LH |
| 58315D | Extension, Rear Floor Pan, RH |
| 58316D | Extension, Rear Floor Pan, LH |
| 58325E | Cover, Rear Floor Service Hole |
| 58329F | Cover, Rear Floor Service Hole, NO.2 |
| 58336B | Reinforcement, Rear Floor Pan |
| 58338A | Reinforcement, Rear Floor Pan, NO.2 |
| 58339E | Reinforcement, Rear Floor Pan, NO.2 LH |
| 58353F | Reinforcement, Rear Floor Panel, NO.3 |
| 58354B | Reinforcement, Rear Floor Panel, NO.4 |
| 58371B | Panel, Body Lower Back, Outer |
| 58375C | Reinforcement, Body Lower Back, RH |
| 58376D | Reinforcement, Body Lower Back, LH |
| 58440F | Cover Assy, Battery Service Hole |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
