Toyota RAV4 EV
1997-09 → 2003-04 · chassis BEA11 · catalogue 664410 · United States
Discontinued model
Data version 2003-12
Inverter Cooling

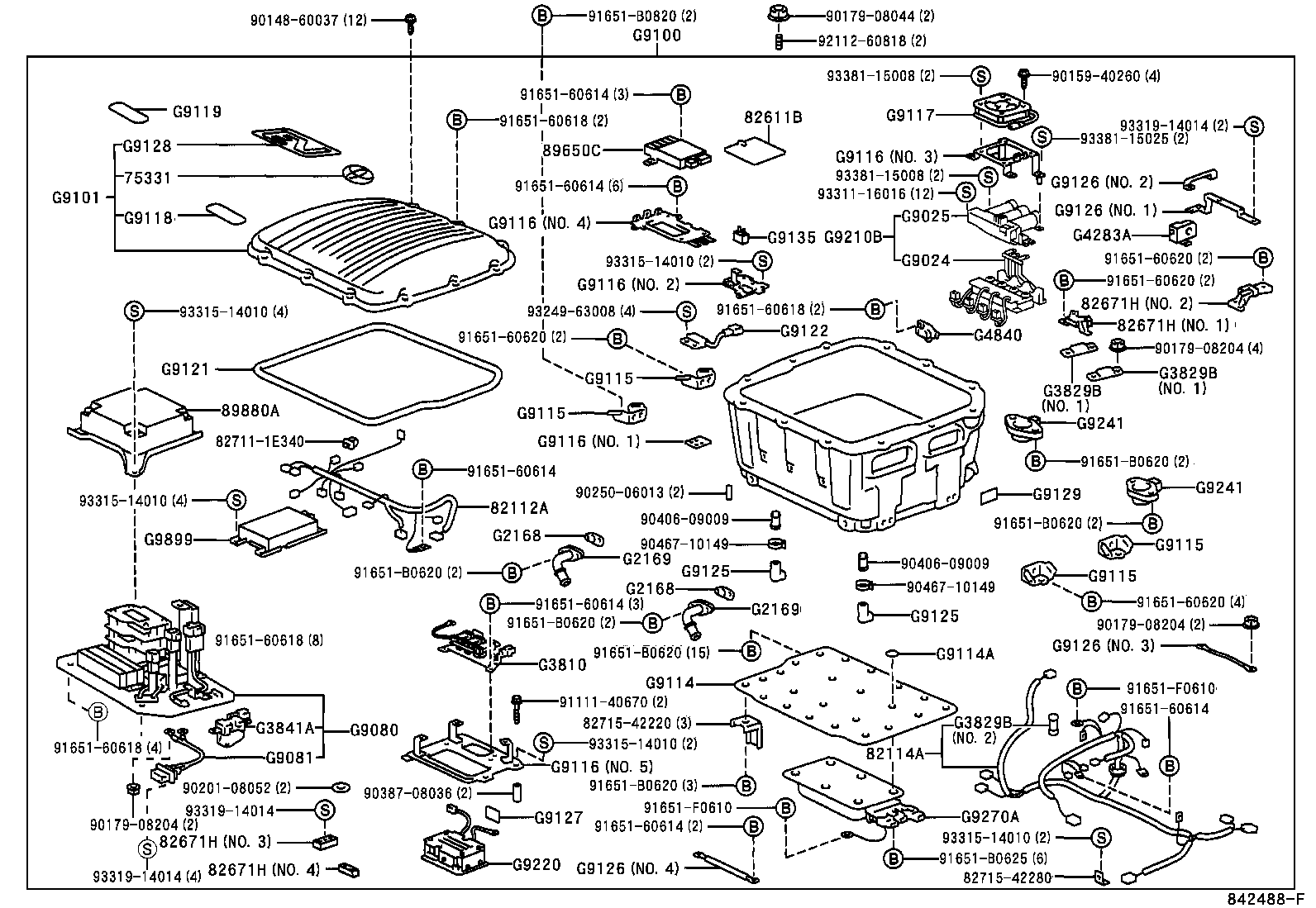

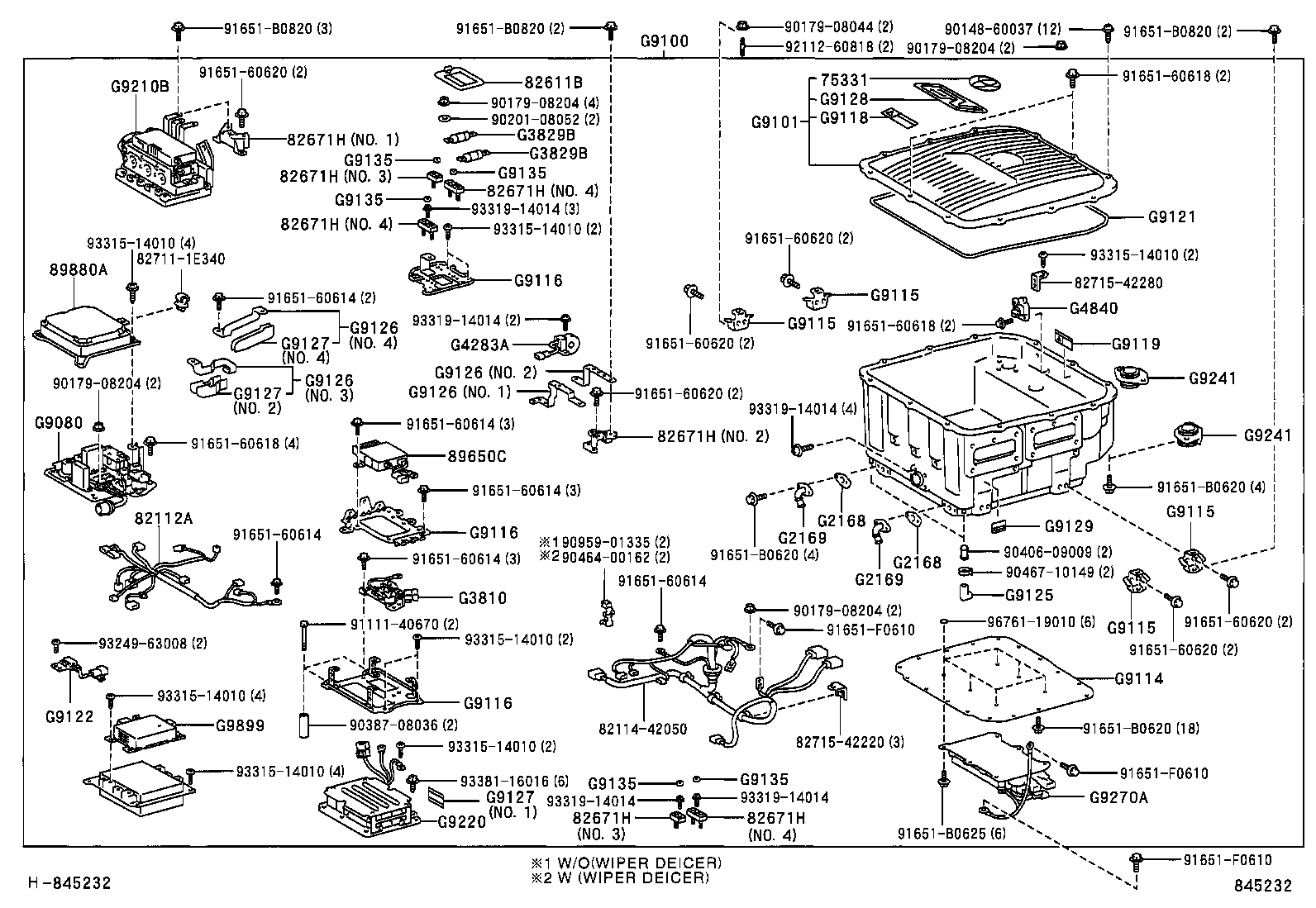

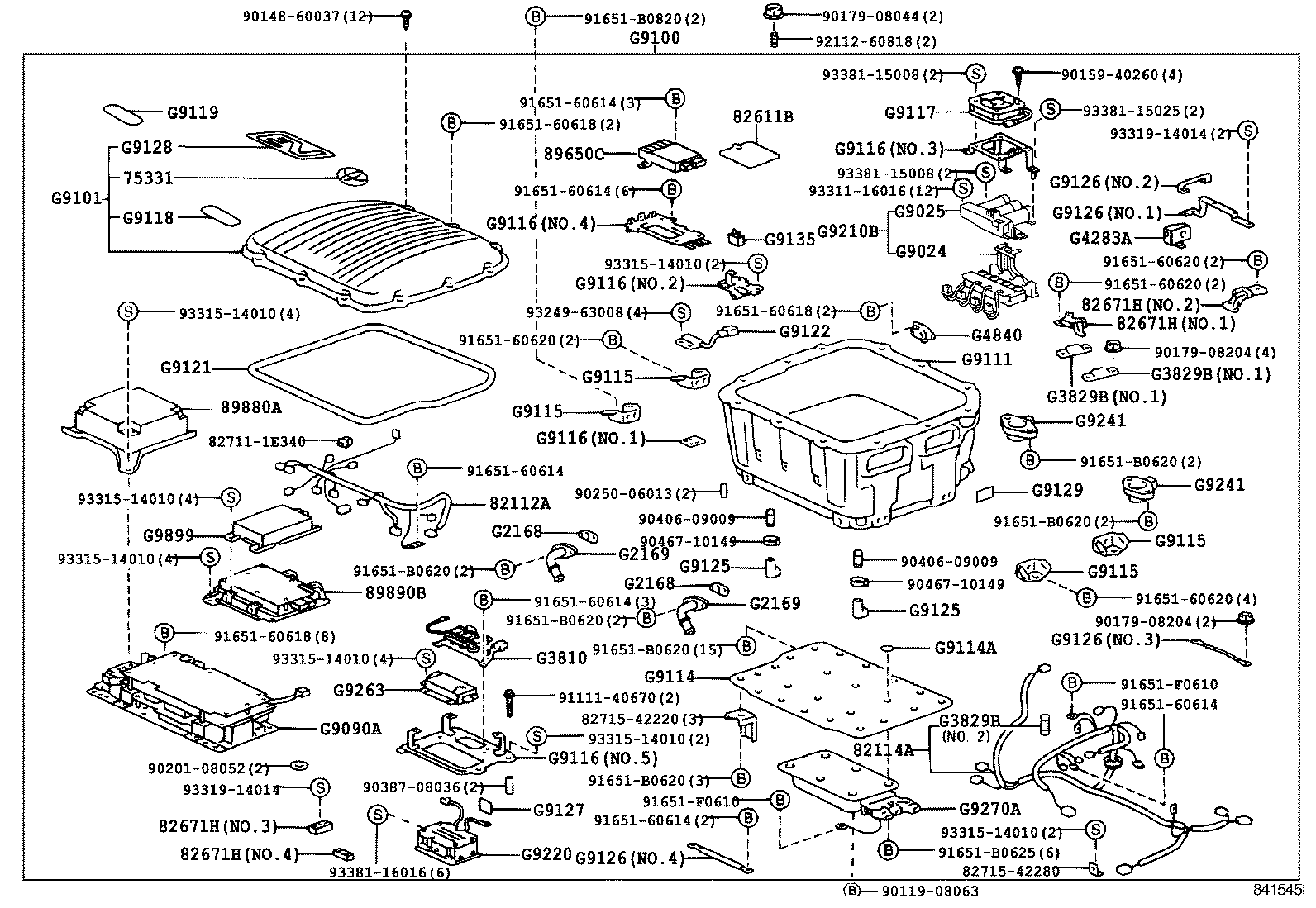

60 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 16290A | Pump Assy, Water W/Motor & Bracket |
| 16290B | Relay(FOR WATER PUMP) |
| 16470S | Reserve Tank Assy, Radiator |
| 16500C | Radiator Assy, Sub W/Fan |
| 16500D | Relay(FOR RADIATOR FAN) |
| 75331 | Emblem, Hood |
| 82112A | Wire, Engine Room, NO.2 |
| 82114A | Wire, Engine Room, NO.4 |
| 82611B | Cover, Fuse Block |
| 82671H | Block, Junction |
| 82825B | Cover, Relay |
| 87245R | Hose, Water |
| 88625N | Thermistor |
| 89427H | Switch, Temperature (FOR RADIATOR FAN) |
| 89650C | Computer Assy, Power Steering |
| 89880A | Computer Assy, Electric Vehicle Control |
| 89890B | Computer Assy, Battery |
| G2168 | Gasket, Generator Waterjacket Union |
| G2169 | Union, Electric Vehicle Unit Controller |
| G3810 | Relay Assy, Conductor |
| G3829B | Fuse, Electric Vehicle |
| G3840 | Relay Assy, Electric Vehicle |
| G3841A | Relay, Electric Vehicle Charger |
| G4283A | Sensor, Battery Current |
| G4840 | Sensor Assy, Circuit Breaker |
| G9024 | Inverter Sub-assy, EV Power Unit |
| G9025 | Inverter Sub-assy, EV Capacitor Unit |
| G9070 | Port Assy, EV Charger |
| G9071 | Seal, EV Charger |
| G9080 | Rectifier Assy, EV Charger |
| G9081 | Cable, Electric Vehicle Charger |
| G9090A | Charger Assy, Electric Vehicle |
| G9091D | Cable Sub-assy, Electric Vehicle Charger |
| G9093 | Mounting Set, Electric Vehicle Charger |
| G9094 | Cover, Electric Vehicle Charger |
| G9095 | Board Set, Electric Vehicle Charger |
| G9100 | Controller Assy, EV Unit |
| G9101 | Cover Sub-assy, EV Unit Controller |
| G9111 | Case, EV Unit Controller |
| G9114 | Cover, Electric Vehicle Unit Controller, Lower |
| G9114A | Ring, O(FOR UNIT CONTROLLER COVER) |
| G9115 | Bracket, Electric Vehicle Unit Controller |
| G9116 | Stay, Electric Vehicle Unit Controller |
| G9117 | Fan, Electric Vehicle Unit Controller |
| G9118 | Label, Electric Vehicle Unit Controller Caution, NO.1 |
| G9119 | Label, Electric Vehicle Unit Controller Caution, NO.2 |
| G9121 | Gasket, Electric Vehicle Unit Controller Cover |
| G9122 | Switch, Electric Vehicle Unit Controller |
| G9125 | Hose, Electric Vehicle Unit Controller Drain |
| G9126 | Terminal, Electric Vehicle Unit Controller |
| G9127 | Sheet, Isolation |
| G9128 | Label, Electric Vehicle Unit Controller Name |
| G9129 | Plate, Electric Vehicle Unit Controller Name |
| G9135 | Stopper, Block |
| G9210B | Inverter Assy, EV Motor Control |
| G9220 | Inverter Assy, Air Conditioner |
| G9241 | Coupler, EV Power Circuit |
| G9263 | Filter, EV Charger |
| G9270A | Converter Assy, EV |
| G9899 | Controller, Ground Fault & Glass Heated |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
